Hibrid, lampe i mosfeti

[grunf]

U Mugenu je na katodnom otporu (6N23P) 22k prisutan napon od 195V u mojem slučaju... Pa računaj struju...

pa napisa san da nisan računa ,u tvom slučaju 8mA,oba pojačala sam gledao istovremeno i veća greška je učinjena na nishikiju šta se tiče radnih točaka,a šta je s long tail parom kod mugena,on određujue karakter zvuka jer na njemu je čitavo naponsko pojačanje,vidi one otpornike prema plusu ,150k,ubaci vrijednosti u tubecad i imaš struju ispod 2mA šta je dobro za ecc83,ali ima i drugih načina za dobiti 30tak dB pojačanja,to san i gleda,ne katodno slijedilo,meni osobno ecc83 ne zvuči lipo ,više san je navika sretati po fenderima,to me i zasmetalo kod mugena,zato mi je shema nishikija draža jer se da igrati s izborom lampi i strujama te tako utjecati na sam karakter zvuka,nije ni kod mugenna nemoguća misija probati drugo naponsko pojačalo( ima ih i složenih s aikidom kao naponskim pojačalom) ,nemam ništa protiv ovog pojačala,naprotiv volia bi ga poslušati,ali mi eto nije leglo shematski

edit: autor je napravia i treću verziju s ECL82 kao naponskim pojačalom i kaže da mu ta najbolje zvuči,sheme nema nigdi

[grunf]

ovo je samo izlaz od nishiki(ili mugen) pojačala i na njega treba dodati lampašku sekciju s nekih 25-30 puta pojačanjem,kandidata ko u priči ,mada je meni ipak draža verzija s mosfetima bez obzira šta kaže ,mislim da se i ona da iskoristiti


vs.

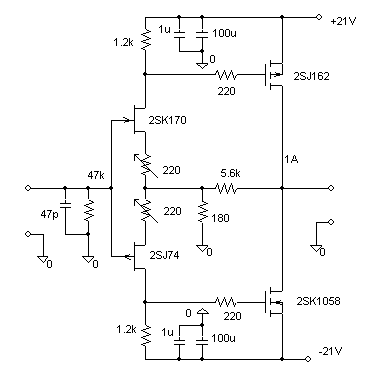

mosfet izlaz


[sonny]

Ja kad sam krenuo, nisam znao neke stvari koje sad znam... A kako sam se Mugena odlučio raditi još daaaaavno nisam htio odustati... Iako sam na pola posla komotno mogao... Mene za sada zadovoljava zvukom... A i ostat će kod mene najvjerojatnije dovijeka Makar kao pojačalo za everyday use... Za fino slušanje ću si kad tad složiti nešto poput DAH-2 Pa makar sakupljao za njega još 3 godine....

[grunf]

Ja kad sam krenuo, nisam znao neke stvari koje sad znam... A kako sam se Mugena odlučio raditi još daaaaavno nisam htio odustati... Iako sam na pola posla komotno mogao... Mene za sada zadovoljava zvukom... A i ostat će kod mene najvjerojatnije dovijeka Makar kao pojačalo za everyday use... Za fino slušanje ću si kad tad složiti nešto poput DAH-2 Pa makar sakupljao za njega još 3 godine....

ako si zadovoljan s zvukom sve 5, ali bi mene ipak kopka crv sumnje da ubacim neki drugi ulazni stupanj,mislim da imaju negdje i upute u pdf-u za aikida kao ulazni stupanj od samog autora sheme,možda i na njegovom linku

[grunf]

da ja nastavim monolog s samimi sobom

HITACHI_MOSFETS.rar

(70.35 KiB) Preuzeto 658 put/a.

evo što momci iz hitachija kažu za upotrebu k1058/j162,čak su i ubacili dvije sheme,jednu s bipolarcima i dc mosfet verziju

[grunf]

opet ja u monologu

stigli k1058/j162 za mosfet verziju izlaza ,a istovremeno će se složiti i bipolarna verzija,driver će biti isti ,za prvu ruku ecc88 u srpp-u pa ćemo onda baciti jedno mjerenje šta je bolje,mosfet ili bipolarci

poslije se ide na driver s 6S45P i 6S4P za test,volia bi da bar nešto od ovog složim do festivala,ali gužva na poslu posebno sljedeća dva tjedna,a festival sve bliže i bliže

[Edison]

opet ja u monologu

stigli k1058/j162 za mosfet verziju izlaza ,a istovremeno će se složiti i bipolarna verzija,driver će biti isti ,za prvu ruku ecc88 u srpp-u pa ćemo onda baciti jedno mjerenje šta je bolje,mosfet ili bipolarci

Grunfe, hoce ti biti dosta pojacanja? ECC88 u SRPPU ce dati pojacanje 15-16x, a ovo iza izgleda nema pojacanja. Ako imas i malo povratne veze...

[grunf]

opet ja u monologu

stigli k1058/j162 za mosfet verziju izlaza ,a istovremeno će se složiti i bipolarna verzija,driver će biti isti ,za prvu ruku ecc88 u srpp-u pa ćemo onda baciti jedno mjerenje šta je bolje,mosfet ili bipolarci

Grunfe, hoce ti biti dosta pojacanja? ECC88 u SRPPU ce dati pojacanje 15-16x, a ovo iza izgleda nema pojacanja. Ako imas i malo povratne veze...

za prvi test neće,izlaz iz mog DAC-a je skoro 5Vef na 0dB signalu pa ako to pomnožimo s pojačanjem od 15 bit će i više nego dovoljno,inače neće biti problem s osjetljivošću s mosfetima nego s bipolarcima

[grunf]

zadnjih dana sam se malo igrao s LT spiceom i probao simulirati koju shemu iz ove teme.

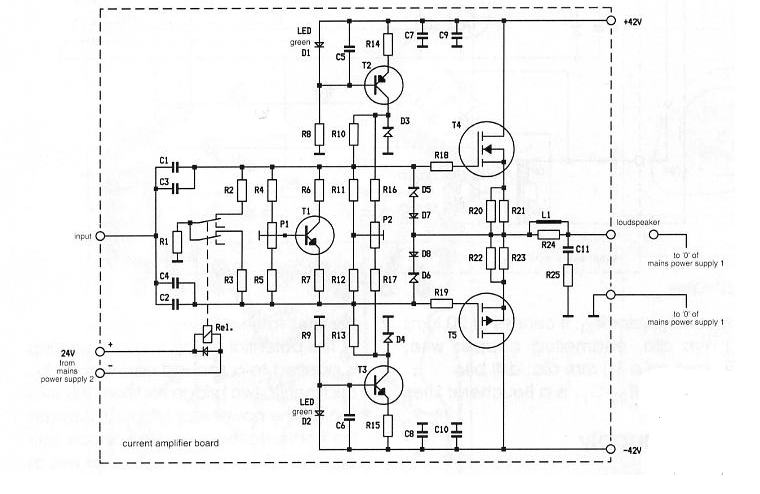

Moskido se u simulatoru pokazao katastofalan za namještanje struje mirovanja i simetrije izlaznog stupnja tako da bi na njemu zbilja trebalo poraditi ili primjeniti ovako nešto što je u biti ista stvar,ali s riješenom strujom mirovanja i simetrijom, http://www.dddac.de/


ovo isto radi OK,treba malo modificirati neke otpore za izvući malo veću struju mirovanja da bude u A klasi ko gornja shema,povečanjem struje mirovanja izgleda bolje ,mada još nisam skroz skužia kako u LT spiceu miriti šum,izobličenja,frek. opseg,koji put radi,koji put eror


za ove gore sheme treba lampaška sekcija biti s pojačanjem između 25 i 35 puta,ako računamo na ulazni signal od 1V

ovo mi je pravo iznaneđenje,jednostavno,a dobro ali se onda udaljavam od hibrida ,a to mi je bila namjera


u biti moram složiti pojačalo za ljetne dane ,a ja se opet uvatia A klase ,na kraju će ipak biti neka A klasa,da imam 50W disipacije po kanalu ja zadovoljan,nekih +/-25V i 1A struje po kanalu ne iziskuje prevelik financijski trošak i još ako imaš više od pola djelova po ladicama triba se držati toga

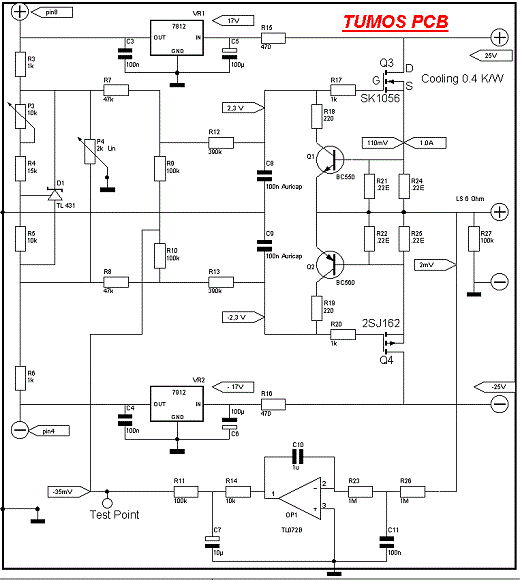

u biti prva shema (tumo)s i druga (elektor) rade na istom principu ,ali drukčije koncipirane,s tim da tumos ima i DC kompezaciju tako da ću se voditi ovim smjernicama,bipolarce ću ostaviti za neki drugi put

zaboravia san napisati da su TUMOS i modificirani MOSKIDO ( s velikog diyaudia moskido) jedna te ista stvar,ne znan sad ko je od koga pokupia ideju

[grunf]

za par dana iz prijateljske zemlje Kine kreće nova pošiljka K1058/J162 pa proglašavam ovu temu opet aktualnom ,one što sam ima sam potrošio na Buzqitu( link) pa evo novih za daljni rad

trenutno ne znam na koji se tip izlaznog stupnja koncentrirati,zasad je sve u simalatoru i A i B klasa,pobudu isto nisam još definirao,znam samo da mi za pobudu treba pojačanje oko 20-30 puta,zavisno u kojoj će klasi raditi izlazni stupanj i o naponu napajanja istog,sheme po kojima će biti odrađen izlaz su u postovima prije
