Postao/la **mikikg** » 24 vel 2015, 13:57

@elvis Sjajno! Drago mi je da je to proradilo.
Sad mozes da probas i "cuveni" test sa LAN UTP/FTP kabelom za prikljucivanje zvucnika + Remote FB … Da cujes koliko Remote FB znaci kod ponistavanja anomalija u samom zvucnom kabelu

10m tog LAN kabla ima da svira ISTO kao najskuplji Moster ili Snake kabel bez Remote FB

Remote FB na BatoMM je sposoban da kompenzuje zvucne kablove koji imaju citavih 30-40ohm na svoju duzinu!!!
Naravno izgubicemo ogroman deo snage zbog tolikog pada napona ali zvuk NECE da se promeni!

Postao/la **TDA** » 24 vel 2015, 15:01

Baš mi je drago da ti je sve proradilo iz prve.

Postao/la **elvis** » 24 vel 2015, 15:40

mikikg je napisao/la:@elvis Sjajno! Drago mi je da je to proradilo.
Sad mozes da probas i "cuveni" test sa LAN UTP/FTP kabelom za prikljucivanje zvucnika + Remote FB … Da cujes koliko Remote FB znaci kod ponistavanja anomalija u samom zvucnom kabelu
10m tog LAN kabla ima da svira ISTO kao najskuplji Moster ili Snake kabel bez Remote FB

Remote FB na BatoMM je sposoban da kompenzuje zvucne kablove koji imaju citavih 30-40ohm na svoju duzinu!!!
Naravno izgubicemo ogroman deo snage zbog tolikog pada napona ali zvuk NECE da se promeni!

Hvala za komentar oko kondova, to je super info za sve trenutne i buduće BatoMM vlasnike, te također još jednom hvala i za sve ostale nedavne "last minute" sugestije, zbilja su bile od velike koristi.

Što se tiče FB-a i proba, to će eto morati malo pričekati, zapravo nemam dva trafa, pa prvo mora slijediti narudžba, no imam veliku dvojbu koji napon na sekundaru naručiti. Naime kako ću raditi sve u mono blok izvedbi, idu sigurno dva toroida od 200W. U osnovnim uputama stoji da je obzirom na moje potrebe (4 oma zvučnici) maksimalan AC 2x13,5V, no ne mogu se oteti dojmu da je to nekako malo. Kakva su iskustva drugih samograditelja, koji su moji realni maksimumi kada je AC napon sekundara u pitanju u kombinaciji sa nominalno 4-omskim zvučnicima? Da ne govorim da je taj teret zapravo ESL zvučnik.

Druga dvojba je zapravo koliko će FB imati funkciju ako je moj teret ESL tj. u prijevodu kondenzator. Ha? U radionici čak i nemam bar dva "Bože pomozi" klasična zvučnika za probu ovoga, no smisliti ću nešto (u procesu sam traženja nečeg upotrebljivog)

Sve u svemu baš sam radostan što sve radi iz prve. Ono malo što smo čuli Nino i ja nas je impresioniralo, no obzirom da je tek prvo uključenje, subjektivizma je previše, no nekako njušim da će to pozitivno ostati i u drugoj i trećoj pa i n-toj "probi", karakter zvuka koji je izlazio iz malog boxa je iznimno na tragu onoga što volim.

Postao/la **elvis** » 24 vel 2015, 15:43

TDA je napisao/la:Baš mi je drago da ti je sve proradilo iz prve.

Jesi vidio a?

, išlo je puno brže no što sam mislio što je je. Evo Nino je baš otišao doma, pokupio je ostatak dijelova, vjerujem da trenutno u zadarskoj županiji nastaju još 4 MM-a.

U konačnici biti će ih 6

. Inače što da ti kažem, hvala ti puno na podršci i pomoći u ovom projektu, sa nama si od samog samog početka, pozitivan vjetar u leđa uvijek dobro dođe za pogurati naprijed, čovjek se nekako lakše nakani ući u projekt što je je.

Postao/la **TDA** » 24 vel 2015, 16:39

Samo napred...

Postao/la **elvis** » 26 vel 2015, 17:42

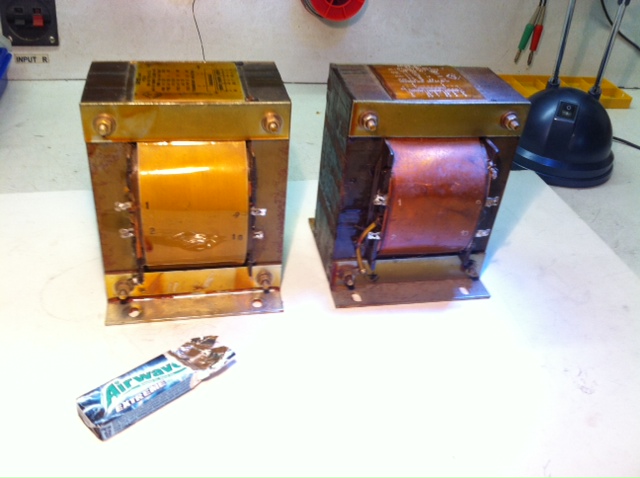

Evo sa MOG VIP SKLADIŠTA (he he he) stigla dva BATO TRAFA. Mrcine respekta vrijedne. Idilu kvari činjenica da nemaju CT, no srećom i za to lijeka ima, dva otpornika će to nadam se riješiti. Nominalno 30,5V, a u zbilji 32,3V tako nešto, kod mene je u mreži 240V. OK, malčice ću hodati po rubu...

evo ih:

: fotografija 1 (8).JPG (92.41 KiB) Pogledano 6514 put/a.

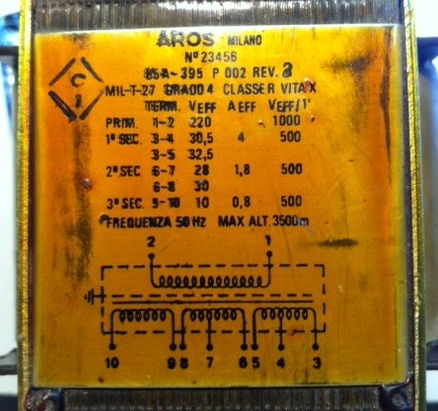

Trafoi su potpisani od Aros Milano, sluti se nekakva vojna namjena, no to je pretpostavka. Dobro je da ima i nekih dodatnih napona jer planiram ugraditi još nekakve gadgete, no otom potom ...

: fotografija 2 (8).JPG (96.75 KiB) Pogledano 6514 put/a.

A proba je morala usljediti...

Zakačio na pločicu power supplya, za teret stavio dva otpornika 470 oma 20W, dobio dva puta 21,2V točnije 21,2V i 21,3 V. To je OK velim sebi... idemo dalje.

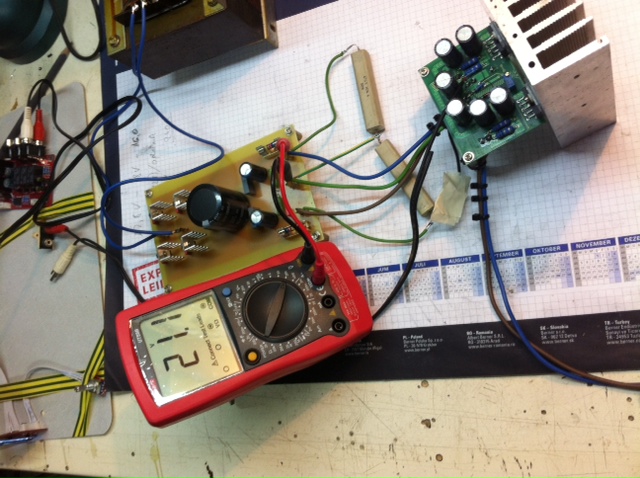

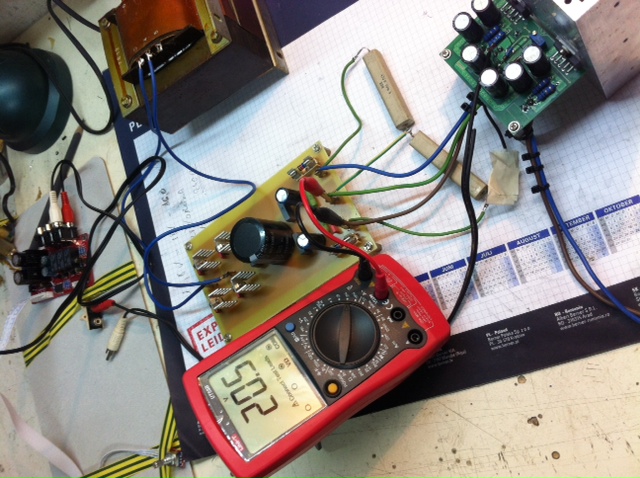

Brzinski izračunam R23 i R24, ispade oko 465 oma, stavih 470 oma 0,6W na pločicu bato MM, palim, DC na izlazu svedem na 0V. Probam amp sve radi. Malo pogledam napone bez audio signala i sada je razlika malo veća... vidi slije:

: fotografija 2 (9).JPG (147.54 KiB) Pogledano 6514 put/a.

: fotografija 3 (8).JPG (160.69 KiB) Pogledano 6514 put/a.

Znači razlika je oko 0,5V .. trebati će sada to malo doštelati sa premosnim otporima u k-omima, cilj je izjednačiti ta dva napona.

Ostaje još razmisliti koje otpornike staviti kao djelitelje. Ovi koje sam iskoristio imaju 20W i uz struju od 45mA samo su mlaki. U svakom slučaju ja ovdje ne bi išao sa otporom ispod 10W, grijati će se to previše, no u biti nije ni važno. Ja bi najrađe stavio ovo:

http://www.ebay.com/itm/Dale-RH-50-50W-560-Ohm-1-Power-Resistor-/271773509995?pt=LH_DefaultDomain_0&hash=item3f46f6a96b

Sve sam testirao jedno 30 minuta sa zvučnikom 6 oma. Bilo je poprilično glasno, hladilo je bilo između "malkog i hladnog", a LM-i mlaki, ali doslovno samo mlaki prema hladnijem. Popodne ću staviti zvučnik od 4 oma... sutra možda zakačim ESL.

Toliko za današnji BATO info.

Nino najiskrenije hvala na trafoima !!!

Postao/la **ziki** » 26 vel 2015, 18:02

Jao, super da je proradilo iz prve Elvis. Baš mi je drago. Ajd i zvučne utiske kad stigneš.

Postao/la **Mate** » 26 vel 2015, 18:10

Ako su ti optornici samo za neku probu ok, ali da se razumijemo ti otpori tu samo kvare priču. A znamo i zašto.
Zašto ja tupim već nekoliko puta: "trafoi s dobrom vlastitom regulacijom". Prevedeno: napon praznog hoda i napon nazivnog opterećenja praktično jednaki. Omski otpori trafa minimalni.
I da, simetrija absolutna. Kaži Ninu da mu ti trafoi ne valjaju
