Bato MM (LM3886 u macola-mostu)

[elvis]

Pločice stigle. Izgledaju izvrsno. Prilično su malene, trebati će mi urarske vještine da sve sastavim . Evo par slika...

[ziki]

Hvala još jednom Macoli, 44250 i svima ostalima sa susjedskog foruma koji su nam ovo omogućili. Svaka vam čast.

[elvis]

I ja se pridružujem Zikiju sa iskrenim zahvalama na trudu i volji ekipi na susjednom forumu. Sada je na nama da to sve i polemimo, stavimo u funkciju, malo premjerimo i na kraju nadam se uživamo u zvuku. Istina je da me ovi sitni dijelovi malo plaše, moram nabaviti i nekakvu lemilicu za to, no kako bi u poslovnom svijetu rekli "sve je to izazov". Potraga za dijelovima kreće sad !

[44250]

" Hvala još jednom Macoli, 44250 i
svima ostalima sa susjedskog
foruma... "
.
... Buca33 koji je to sve proslijedio po adresama,Mikikg koji je osmislio pločicu i ekipi koja je prethodnom grupnom kupovinom obezbedila besplatnu pripremu izrade.
.
siguran sam da bi i vi uradili isto za nas,čak šta više sa par ljudi sam već imao neki vid uzajamne ispomoći što intelektualne što materijalne,a od jednog i dobio punu kutiju dijelova koji su već ugrađeni u nekoliko projekata.
.
nema na čemu,uživajte gradeći.

[TDA]

Nije posebno teško polemiti te delove.
Njapipkaviji je LME a ostalo je poprilično lako. Meni je bilo lakše negi sa TH delovima.
Koristio sam lemilicu sa regulacijom, malo fluksa za lemljenje i špicasti vrh od 1mm.

[Mate]

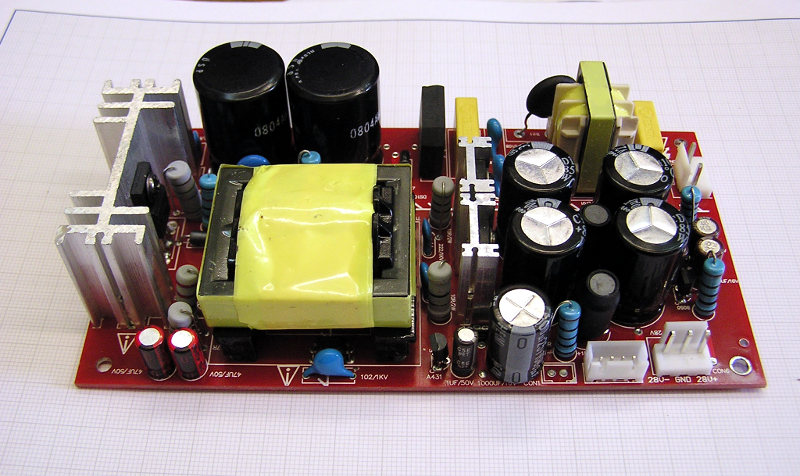

Iako ovo nije nužno u ovoj temi jer sam odustao od Macole za sada, budući mi je prioritet novi set pojačala za aktivu, samo da se pohvalim da sam upravo dobio ogledni primjerak switcher napajanja 200W
+/-28 V kao glavno napajanje i +/-15V kao pomoćno:


Vidjet ću kako to radi u usporedbi sa klasičnim napajanjem. Ovo nije baš audifilski primjerak iako je u naslovu "za pojačala".
Moguće da bude problema kod starta (elektroliti na pločici samog pojačala) pa će trebati dodavati sklop za sporo prvo punjenje prilikom paljenja.
Ono što je za sada sigurno plus jest cijena 27$ total, i mali volumen. Oboje bolje nego trafo ispravljač i filteri.
Da podsjetim, radim na duplom LM4780 (2x LM4886).
Nemam još sve djelove. Neki su na putu a neke još moram naručiti.
U glavno ako se napajanje bude pokazalo dobrim idu još dva ovakva. No, otom potom.
Link na napajanje: 110V/220V 200W Digital Amplifier Power Supply board with Switching http://r.ebay.com/V4zLgs

[ziki]

Ekipa preko razvija switcher napajanje za BatoMM pa ćemo vidjeti kako će to izaći. Ajd svakako javi kako ovo radi. Izgleda vrlo zanimljivo.

[Mate]

A čuj, ovo svakako nije nešto što bi bilo audiofilski. Ti su značajno skuplji a i nema ih baš na ebay nego direktno kod proizvođača negdi u amerikama pa to bude dodatno skuplje radi transporta a vjerojano u tom slučaju i carine.
No kako bilo da bilo, ovaj će ili biti dobar ili neupotrebljiv.
Ja gradim sada tri pojačala za tri staze, sa već spomenutim LM4780. i pločicama iz UK.

Misleći da ću lako skupiti komponente za pojačala, ispalo je da se moram gnjaviti jer su zalihe doma pale na tanke grane, ili moram nešto sagrađeno razvaliti. Tako da sam u fazi nabavke dijelova.

Međutim također se intezivno razmišlja kako ta tripojačala skutijati. Do danas sam mislio da ću sve uvaliti u jednu kutiju i sa dva ovakva napajanja napajati sva tri pojačala (bas s jednim + mid/high s drugim). Od danas sam promijenio odluku i gledam da napravim 3 kutije iste. Ako bi ovo napajanje upalilo onda kutija može biti dosta mala i niska. S time da bi dodao mogućnost premošćavanja mrežnog napona iz jednog na drugo pojačalo i paljenje na gumb jednoga (manje žica iza). Ova varijanta s tri kutije je fleksibilnija jer mogu kombinirati prema zvučnicima i broju staza kako se experimetni na tom dijelu budu razvijali.

Također još mudrujem oko hladnjaka za čipove. Prema specifikacijama ipak treba dosta veliki hladnjak. Bolji od 0.8C/W, a ne da mi se kupovati Fishere, skupi su mi. Dodatna nezgoda što su moji LM-ovi golih leđa a ne mogu naći odgovarajuću mica podlošku.
Tako da ima tih muka ako hoću to napraviti iole po zanatu. Što znači da bi se ovo moglo otegnuti još dosta.

[TDA]

Ma nisu potrebni nešto veliki hladnjaci za ovo pojačalo.
Ispalo je da stvarno malo greje. Poput jednog LM3886.
Evo jednostavne ideje za kutiju.

Sklepao sam je za jedan dan sa sve lakiranjem...

[Roko]

Bravo Milane , odlična kutija, meni je drvo uvijek nekako "humanije" od lima, i volim vidjet drvenu škatulicu kad je elektronika u pitanju, daje jedan topli ugodni štih.
