Baby Huey EL84/6V6 - pomoć oko izrade OPT-a

[zmajz]

Evo prvi proračun, mislim da je ovo najjednostavnije motanje. Ako imaš pitanja, ili želiš drugačije nešto, javi. Pošalji Branku pa vidi s njime, ako treba drugačija žica ili neke druge dimenzije (veličina prozora za namotavanje unutar špule ovisi o debljini materijala od kojeg je napravljena, tj. debljine graničnika i baze špule).

PP OPT EL84 Baby Huey_EI96.pdf

(64.98 KiB) Preuzeto 772 put/a.

Računao sam za teret od 4 oma (zapravo 3,9), ali ako hoćeš drugačije, promijent će se.

[zmajz]

Evo i drugog prijedloga, razlika je u debljinama žica, primar je namotan u 16 slojeva u 4 paketa, sekundar isto u 3 sloja. sve se mota u istom smjeru (s lijeva udesno), sekundari se spajaju u paralelu. malo je više motanja ali bi po mojem trebao biti kvalitetniji trafo. UL izvodi su na 37,5%, što je prihvatljivo.

PP OPT EL84 Baby Huey_EI96_V2.pdf

(121.65 KiB) Preuzeto 745 put/a.

[Zor@n]

10^4 x hvala!!! Prenosim Branku...

Pozdrav,
Zoran

[zmajz]

Evo i treća verzija izlaznog trafoa za 2 X EL84 (8K Raa), ova verzija je slagana isto sa 16 slojeva primara u 5 paketa. Sekundaari su slagani u 4 sloja/paketa i to na način da je zadnji sloj/paket podijeljen u 3 sekcije što omogućava spajanje zvučnika različitih impedanci (4, 8 i 16 oma). Na trećoj stranici pdf dokumenta je data skica spajanja sekundara ovisno o željenoj impedanci zvučnika. Tim načinom spajanja nema "praznih namotaja na sekundaru, ali se nemre jednostavnim svičanjem birati imedanca. Pa kako tko voli. Dalo bi se to još zakomplicirati, ali o tome kad bude....

PP OPT EL84 Baby Huey_EI96_V3.pdf

(208.19 KiB) Preuzeto 695 put/a.

[zmajz]

!!! GREŠKA - GREŠKA - GREŠKA !!!!

U skicama namotavanja i spajanja primara transformatora je krivo uznačen UL izvod!
!!! UL izvod se računa od B+, a ne od anode kako sam ja naznačio u skicama!!!

EDITIRATI ĆU DANAS SKICE (pdf fajlove) I POSTAVITI IH OVDJE

Sorry!

[zmajz]

EVO NOVI pdf FAJLOVI SA ISPRAVNIM SKICAMA!

PP OPT EL84 Baby Huey_EI96.pdf

(65 KiB) Preuzeto 696 put/a.

PP OPT EL84 Baby Huey_EI96_V2.pdf

(121.64 KiB) Preuzeto 679 put/a.

PP OPT EL84 Baby Huey_EI96_V3.pdf

(123.69 KiB) Preuzeto 708 put/a.

[zmajz]

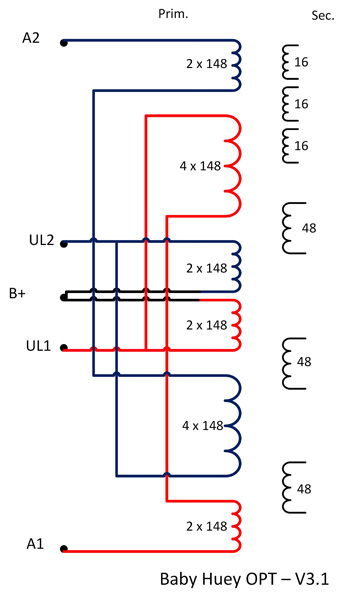

I na kraju, da još malo zakompliciram ovaj trafo, radi se o verziji 3, s time da ovdje dajem prijedlog spajanja primara malo drugačije. Jedna je izmjena ta da je UL izvod urađen na 25% namotaja (od B+, naravno) i to iz dva razloga: prvo jer je kod motanja primara lakše napraviti izvod na tome mjestu (ionako mora prekinuti motanje primara da bi ubacio jedaan sloj sekundara), drugo kod UL veze gotovo da nema promjena u radu, i zvukovno, gdje god da se odabere između 20 i 50% namotaja. A i postoje neka mišljenja da pojačalo oštrije zvuči ako se odabere UL na cca 40% nego na 20-25%. Ameri su uvriježili UL stavljati oko 40 -45%, a englezi oko 21 - 25%. Pa sad ti znadi!
Najvažniji razlog ovakvom spajanju sekcija primara je zapravo u tome da se DC otpori gornje i doljnje polovice primarnog namotaja donekle izjednačuju (bolje rečeno, manja je razlika u DC otporima). Prilažem skicu:

Baby Huey OPT_V3_1.jpg (63.22 KiB) Pogledano 8144 put/a.

[Zor@n]

Hvala Vedrane, ispravka je bila pravovremena, transformatori tek sad idu na izradu!

Pozdrav,
Zoran

[zmajz]

Javi koju verziju si odabrao i kako će to ispasti.

[zmajz]

Sad sam primjetio daa pdf za verziju 3 nije kompletan, pa sad prilažem komlet fajlova za Baby Huey OPT V-3.1, i valjda više neće biti popravaka..

PP OPT EL84 Baby Huey V-3.1.pdf

(123.66 KiB) Preuzeto 813 put/a.

Baby Huey V-3.1 primary windings.pdf

(92.54 KiB) Preuzeto 821 put/a.

Baby Huey V-3.1 secondaries.pdf

(98.93 KiB) Preuzeto 799 put/a.
