Predcednik ŽKV se na današnji dan odlučio počastiti umjesto gledanja sleta slušanju ovog projekta (slike šaljem na zahtjev). Uh što volim stare prezrene lampe tipa ovog drajvera (slučajno TFK u origigi packungu).

Eh da, izlazna cijev nosi oznaku RR EL84. Nagradno pitanje - što znači ovo RR?

Radio Rentgen (Niš)

Možeš izabrati nagradu (recimo jedan par ECH81). Znam da RR ke imaš.

zuzi je napisao/la:Možeš izabrati nagradu (recimo jedan par ECH81). Znam da RR ke imaš.

Molim da se moja nagrada da prvoj ženskoj osobi koja gradi cjevaša, a nazove u slijedećih 10 minuta..

Pogledat ću da li imam koju. Pa ako imam, onda nek se sačuva za nekog drugog...
Hvala.

@Dean
Obzirom da si nešto starih radija napabirčio, pogledaj ovu shemu gore i vidjet ćeš da je to vrlo slično Simfonijama, RIZovima a boga mi ima i takav zvuk. Momentalno je na ampu izlazni trafo točno takvih omjera (7k - 4 ohma), stvar je prikopčana na neke širokopojasne male Samsugove drajvere i stvar svira ..... ko nekad.

zuzi je napisao/la:Predcednik ŽKV se na današnji dan odlučio počastiti umjesto gledanja sleta slušanju ovog projekta (slike šaljem na zahtjev). Uh što volim stare prezrene lampe tipa ovog drajvera (slučajno TFK u origigi packungu).

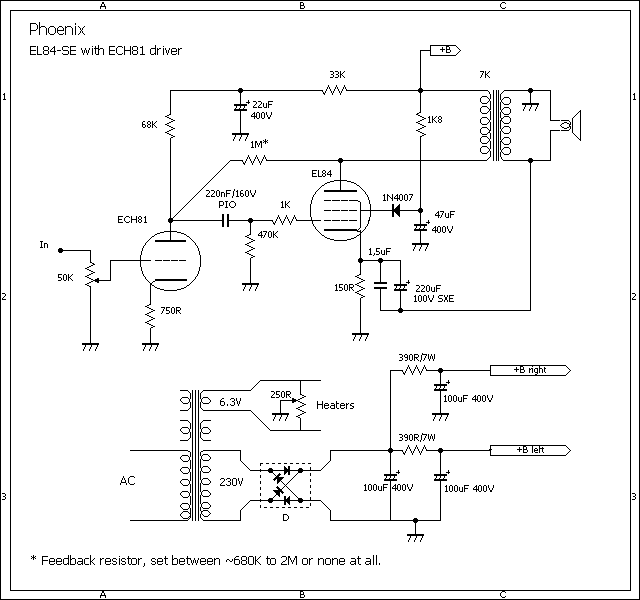

Vintage EL84.gif

Ajd napravi si uslugu i makni ovi 1N4007 koja ne sluzi nicemu suvislom, unatoc blebetanjima tipa koji je propagirao taj spoj na sve strane. Nije ovo UHF impulsna tetroda u modu sekundarna emisija samo sto ne krepam, pa da struja moze teci iz G2...

Da zaista, nisam pratio što je lik rekao o potrebi za tom diodom? Koja joj je crna ne(svrha)?

Čemu služi ta dioda nemam pojma, amp sam radio strogo po shemi. Amp svira, mjereni naponi su stabilni a znam i to da sam dva dana gruntao zašto mi jedan kanal ne radi. Jedan izlazni trafo je bio "malo krivo spojen" a to sam utvrdio nakon promjene svih elemenata od ulaznog jacka pa nadalje.... Sada je na redu PL 84 sa istim drajverom. Nadam se da je to o.k.

zuzi je napisao/la:Sada je na redu PL 84 sa istim drajverom. Nadam se da je to o.k.

Ovo me interesira, pa molim Predcednika da po zavrsetku testiranja objavi potrebne prepravke na shemi.

Slijedece je pitanje, koja je svrha spajanja bypass capova preko sekundara OT na masu? Cemu "kompliciranje"? Nekakva povratna veza?
