... i izmjerio i umjerio.
Triodni graf koji kola netom i koji smo i ovdje linkali je potvrđen u miliamper, tako da
se definitivno u njega čovjek može pouzdati. Bravo Ivan, Sergej ili Boris! Ali kad je već bio na stolu,
i sa njom sam ponovio spuštanje g2 napona u triodnom spoju VR lampom, samo ovaj put sa VR150 cijevi
jer su i naponski rasponi veći, a rezultati su očekivano - dobri.


grafički je to ovako:


a slikom je ovako :



...idem sad radit' nešto pametnije

[harkonen]

Da, pametnije.
Izgleda da je ova ruskinja puno izdržljivija nego što to pišu na datasheetovima,
ako je ovaj japanac (usput budi rečeno, on koristi dvije zanimljive stvari : HV cijevni regulator za driver velikog
pojačanja, ali i jednu intrigantnu i zanimljivu cijev - 4D32, a koja se u Križevicma na stolu inače frlji i sluša
neko vrijeme) koristi sa g2 na negdje 1150V od katode, i k tome je amp u kutiji (pretpostavka je tada da nije
samo prototip u pitanju, mada znam, pretpostava je majka svih zaj...) a i ja sam g2 danas držao par minuta na
600V i ništa nije bilo, sve to govori da imamo posla sa zaista zanimljivom ruskom mrcinom. Nepoznanica ostaje
samo jedna - njen zvuk.
Kaligula, dakle, čim ti pospremiš te lampe i tu hrpu žica u kutiju, čeka te novi izazov. Sam si to tražio.... A i mi.


Aha, link na japanca :
http://our-house.jp/gk71-6/index.htm
a google prevoditelj odradi i to...

[Kaligula]

Kaligula, dakle, čim ti pospremiš te lampe i tu hrpu žica u kutiju, čeka te novi izazov. Sam si to tražio.... A i mi.

Nemoj ti ćekati moga DAH-a. On će se teke po teke dokrajčiti.

Aha, link na japanca :
http://our-house.jp/gk71-6/index.htm
a google prevoditelj odradi i to...

E, a ode mi nije jasan samo ovaj paragraf!

これによりシンプルな回路構成となりました。音はだいぶスッキリしたような気がしますが、このあたりの感覚は錯覚が多いので、とりあえず「悪くは無い。」という控えめな評価にとどめようとしました。
しかし、つい欲が出て、４Ｄ３２のドライバーも６ＨＶ５にしたくなりましたが、４Ｄ３２シングルアンプは、プレート供給電圧がたったの７５０Ｖです。それでもとりあえず動作させてみたところ、バイアスが浅すぎて、グリッド電流の影響が出てしまいました。
こうなったら乗りかけた船、ということで倍電圧回路を増設し、１１００Ｖで動作させると、これがなかなか良いではありませんか。と、ここまできて、本当は７５９１ドライブとどっちが良かったのだろうかという疑問がでてしまいました。
そこでさらに改造を進め、両方のドライバーを搭載した、近代まれに見るおバカなアンプが、下の回路図です。

[grunf]

Kaligula, dakle, čim ti pospremiš te lampe i tu hrpu žica u kutiju, čeka te novi izazov. Sam si to tražio.... A i mi.

Nemoj ti ćekati moga DAH-a. On će se teke po teke dokrajčiti.

Aha, link na japanca :
http://our-house.jp/gk71-6/index.htm
a google prevoditelj odradi i to...

E, a ode mi nije jasan samo ovaj paragraf!

これによりシンプルな回路構成となりました。音はだいぶスッキリしたような気がしますが、このあたりの感覚は錯覚が多いので、とりあえず「悪くは無い。」という控えめな評価にとどめようとしました。
しかし、つい欲が出て、４Ｄ３２のドライバーも６ＨＶ５にしたくなりましたが、４Ｄ３２シングルアンプは、プレート供給電圧がたったの７５０Ｖです。それでもとりあえず動作させてみたところ、バイアスが浅すぎて、グリッド電流の影響が出てしまいました。
こうなったら乗りかけた船、ということで倍電圧回路を増設し、１１００Ｖで動作させると、これがなかなか良いではありませんか。と、ここまできて、本当は７５９１ドライブとどっちが良かったのだろうかという疑問がでてしまいました。
そこでさらに改造を進め、両方のドライバーを搭載した、近代まれに見るおバカなアンプが、下の回路図です。

ja pomalo natucam japanski i evo šta kaže

To je postao jednostavan sklop konfiguracije. Osjećam se kao zvuk, ali je znatno čišći, osjećaj iluzije, jer mnogi ovdje, ionako "nije loše." Bio je konzervativna procjena Todomeyou.
Međutim, od oko koristoljublja, ali i vozači htjeti 6HV5 4D32, 4D32 jedan pojačalo je napon napajanja ploča je samo 750V. Ali svejedno sam pokušao to raditi, pristranost je previše plitko, učinke mreže struja I van.
Kada se to 乘 Rikaketa brod, napon udvostručivač krug širenja u toj, kada djeluju na 1100V, to je prilično dobar u nečemu. I dolazi do ovdje, pitam se da li je u 7591 voziti jako dobro i što.
Zatim nastavite dalje izmjene, s oba vozača, rijetki moderne pojačalo glup, je shematski u nastavku.

[harkonen]

Pa i ja sam to rekao isto prije par postova..... rijetki moderno pojačalo je glup! S oba vozača!
I to od oko koristoljublja. Nego radi čega drugog? Osjećaja iluzije?

[Kaligula]

@harkonen,
aj ako imaš vrimena, želje, volje, osjećaja i ljubavi prema nama dalmatincima,
prokomentiraj malo ovu shemu i upotrebu ove visokonaponske tetrode 6HV5 odnosno 6HS5.


[harkonen]

Pa da znaš da je to sa HV regulatoricom interesantno, baš kako je interesantno da jap bez srama frlji g2 na 1150V,
a G3 na katodi. Što kažem, ako je to istina, onda se radi o istinskom ruskom čudu od lampe....
Lampa je ovdje biasirana na 100mA/1150V zajedno sa g2 strujom što je unutar disipacije, kombinacija automatskog i
fiksnog biasa na -200V ukupno postavlja potreban swing upravo blizu onog što japanac kaže da je postigao u=150x sa 6HV5...
Čuj, svira to, bez daljnjeg, ali ako pričamo o triodnom zvuku, tu je ipak "prava" DHT-jka GM70 koja radi to isto sa dvostruko manjim potrebnim ulaznim swingom, što ipak olakšava posao driverici /drivericama.
A ostaješ li ti na pentodi ili se ipak predomišljaš na triodni mod? Mislim, spreman mi je pentodni

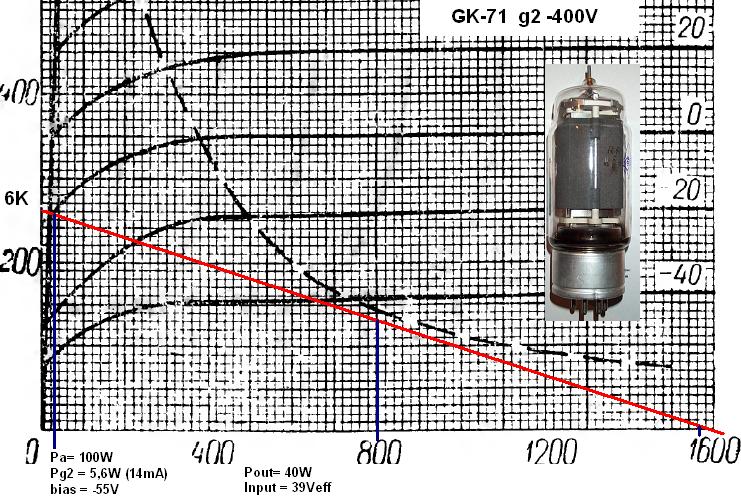

graf sa radnom linijom.


p.s.
A on pak izgleda ovako, kao ovaj dolje.
Trafo sa razumnih 6K impedancije, napajanje pak takvo da možeš napraviti doubler (za monoblokove) ili dva ispravljača u seriju iz kojih možemo (u oba slučaja) izvući iz sredine i stabilizirati g2, tih 850V nije previše pa niti izolacija neće biti dodatna, a mogu se koristiti 450V elkići. Bias predlažem (polu)automatski na "tvoj" DAH način. Taj japanac sa g2 na 1150 i ono što sam se danas uvjerio i sam na 600V govore da ni sa UL ne bi trebalo biti problema.
Razmišljam da izlazni trafo napraviš sa dodatnim katodnim namotom za povratnu vezu.....plus dodatna povratna preko svega, kako ulazni swing nije pretjeran, također razmišljam o još jednoj ruskinji odnaprijed, 6n2p (nisi je još iskoristio, zar ne? AF pa DC-om na CF....


[Kaligula]

A ostaješ li ti na pentodi ili se ipak predomišljaš na triodni mod? Mislim, spreman mi je pentodni
graf sa radnom linijom.

Ma pentoda!
Samo me interesiralo ono šta si upravo napisa. G2 na 1150V. I onaj high voltage šofer.
Koja ludost! Driverica sa U+ 1100V.
Povratak na pentodu!

[harkonen]

Aaaaa, nemoj zvat' vraga! Mljac, high voltage šofer na 1,1kV!
Kad si ono rekao da radiš MM phono stage?

[davorin]

Izgleda da je G2 vrlo "otporna" na visoke napone:
