6S19P headamp

[joe dalton]

Ufff kad se sjetim koliko će to grijat mislim da ću malo pričekat s puštanjem u pogon....

[joe dalton]

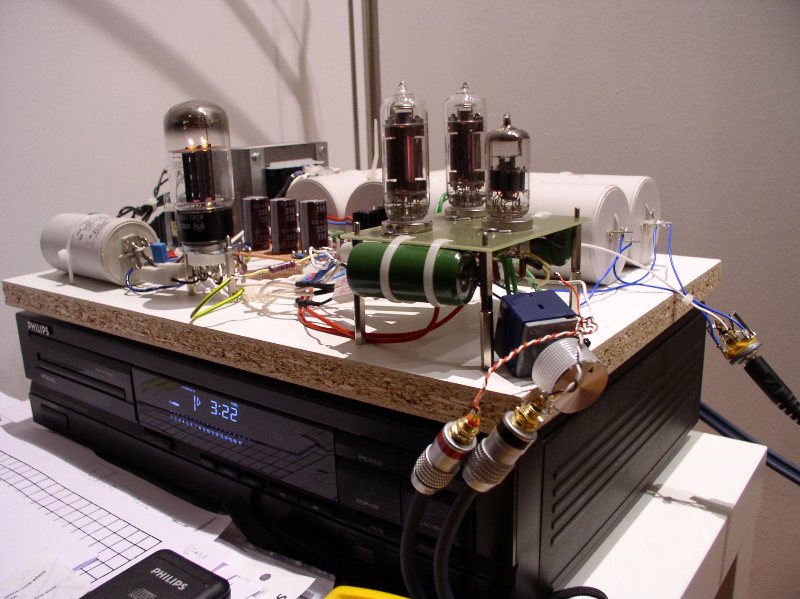

Tadaaaaam!

Danas sam uhvatio vremena i konačno završio prototip. Puštanje u pogon prošlo dobro. Naponi su malo niži nego je planirano i simulirano (210 umjesto 240 V), bit će promjene par otpornika. Zapravo više me brine zagrijavanje otpornika. Po mojim mjerenjima katodni (baterije ) se zagrijavaju na preko 150 st C. Isto tako i prvi otpornici u napajanju.
Shema je moja zadnja postana u ovoj temi. Napajanje je sa cijevnom ispravljačicom 6BY5GA i RCLCRCRCRC filterom plus RC za drajvericu. Konačne sheme ampa i napajanja postam kad završim sve izmjene.
Grijanje drajverice je stabilizirano DC. Grijanje 6S19 i ispravljačice AC.
Kad se odvrne pot preko pola čuje se malo bruma. Obzirom na ikebana slaganje na dasci, ništa neočekivano. Riješit će se u konačnoj verziji.
Za slušne utiske je još rano. Zasad ću samo reći da svira

[harkonen]

Iverica über alles!
Gle, za grijanje katodnih - ništa čudno, sa 80mA i 120V bi trebali biti dvostruko snažniji nego ovi.
Normalno, oni koštaju dvostruko od ovih, dakle 200 Eur, ali znamo da dobar zvuk nema cijene.
Ako ti se amp zvučno svidi i kad ga podigneš u točne radne uvjete (napon),
lako nabaviš 20-25W verzije otpora, a konstrukcijski će ti možda biti jednostavnije staviti u seriju
3 kom po 10W pa si miran glede topline.....

[sstrsat]

Tadaaaaam!


Danas sam uhvatio vremena i konačno završio prototip

Lipo Joe
Nova bebica je rodjena i virujen da cemo ju vidit na iducem TFu.

Sa ovim zagrijavanjem katodnog otpornika 6C19 ces se nazalost morat pomirit, snaga koja se na njemu disipira je znatna. Da si umisto DC isal na AC vezu medju cijevima onda bi katodni otpornik 6C19 mogal bit nec manji ali opet ne toliko drasticno manji da izbignes vece zagrijavanje. Tako da ces morat izvest dobro ventiliranu kutiju ili mozda nabavit otpornike ugradjene u hladilo pa ih ugradit ven kutije na gornjoj ploci (eventualno se i obicni keramicki visevatni mogu tako ugradit ali je sa njima estetika mozda malo diskutabilna). Ako ce otpornici bit "klasicno" smjesteni unutar kutije, mali ventilator u rezimu polovicnog napajanja ne bi odmogal.

Btw, jesi li mozda razmisljal da umisto tih katodnih otpornika stavis sijalice namijenjene za frizidere ili pecnice? One su redovno snage 10W a takve za 110V (za americko trziste ) bi predstavljale cca 1,2K pa bi za odrzavanje iste struje kroz 6C19 tribalo dodat dosta manji katodni otpornik koji ne bi delal neke vece termicke efekte ispod sasije.
Ili mozda jos zgodnije, najobicnije minjonke za 220v i snage 25W. One pri punih 220V imaju otpor od cca 1,9K koji bi u rezimu tvog ampa bil nec manji jer bi tu bile na cca 120V pa samim time malo hladnije. Recimo otprilike upravo tih 1,8K koje sad imas u katodi.
Mozda ti ni lose razmislit o toj soluciji. Takve 220V / 25W sijalice su najstandardnija banalno jeftina roba a pri cca 120V na njima nece izgorit nikad. Plus ca bi ujedno vizualno lipo izgledale (ne bi svitlile prejako) a oslobodile bi te termickih briga ispod sasije.

To malo brujanja koje sad imas nije zabrinjavajuce. Ako ga nima sa zatvorenim potom onda ce ga propisno ulazno ozicenje i dovoljna udaljenost pota od 50Hz linija eliminirat

[harkonen]

Da, ovo sa žaruljama je super ideja, ja sam ih koristio u ovom ampu :
viewtopic.php?f=9&t=139
i nisu se pokazale kao skupljači smetnji bez obzira na to što su to male zavojnice,
a sad da li su soundu dale određeni prizvuk, sve dok je A klasa, ne bi smjelo biti
problema.
Vizuelno će biti vrlo zanimljvo.....odličan je to tips.

[Edison]

Ako Joe stavi te minjonke, nitko mu vise nece moci reci da mu pojacalo za slusalice ne radi na lampe...

[sstrsat]

i nisu se pokazale kao skupljači smetnji bez obzira na to što su to male zavojnice,

Male zavojnice naravno jesu ali kako su jako gusene velikim serijskim otporom samog vlakna zarulje i jos naravno i izlaznim otporom same 6C19, ne bi se tu smilo pokazat nikakvih problema. A ono malo RF-a koje ce se u njima inducirat (a inducira se i u svakom pa i najmanjem komadicu zice) je skroz zanemarljivo s obzirom da je ovdi ric o ampu koji daje nekoliko volti na izlazu. Uostalom, i tipicni keramicki visevatni otpornik je zavojnica.

Tako da tu nima mista nikakvom strahu od vanjskih smetnji. A da li ce taj mali induktivitet imat ikakvog cujnog upliva moze se vrlo lako provjerit. Nije nikakav problem izmjerit induktivitet zarulje pa joj u paralelu dodat najjednostavniji RC Zobel i postic da ona postane cisti otpornik, frekventno nezavisan. U jednom starom postu "tamo" san dal i formule kako se takav Zobel racuna.
Poigrat se sa takvim Zobelom bi u svakom slucaju bilo interesantno, cisto za stec odredjena slusna iskustva u vezi primjene zarulja na tom mistu a to ne kosta gotovo nista (jedan otpornik i jedan kondenzator)

[joe dalton]

Super ideja ovo sa zaruljicama. Moram probat definitivno.
Pojacalo trosi 100njak W i to se osjeti na disipaciji. Znam da tu nema pomoci.
Otpornici su optereceni do pola nazivne disipacije i dostizu tako visoke temperature. Sto bi tek bilo da ih opteretim nominalno.

[harkonen]

E to je duh, ništa ne odbija! Ali nećeš bogme ni požaliti....

Sjećam se da ima Sstrsat negdje prilično "slikoviti" proračun Zobela pa će ga sigurno i
okačit' (ako ga nađe) pa si i sa te strane osiguran.
A možemo i malo offtopic (ali korisno) dotaknuti temu Zobela u naponskom filteru, neće štetiti,
malo matematike i malo para za dijelove, to je sve. Naravno, i metoda izračuna serijskog induktiviteta.
Ode ja preširoko. Ali moram biti u skladu sa trenutno dodjeljenim mi statusom

[sstrsat]

E to je duh, ništa ne odbija! Ali nećeš bogme ni požaliti....
Sjećam se da ima Sstrsat negdje prilično "slikoviti" proračun Zobela pa će ga sigurno i
okačit' (ako ga nađe) pa si i sa te strane osiguran.

Paa, evo c /p tog teksta i slike ca san ga tamo negdi svijevremeno objavil:

Vidil san da se u dosta postova spominje Zobel mreza pa mozda ni lose malo rec kako ustvari ona dela. Misljenja o njoj su podijeljena, jedni ju smatraju za nesto magicno a drugi za bespotribnu komplikaciju. Po meni je istina negdi u sredini. Nije neophodna ali koristna je.

Ostanimo zasad kod najjednostavnijeg slucaja njene primjene a to je u filterskom dilu ispravljaca. Kad bi mrezni elektroliti bili idealni onda Zobel ne bi uopce tribal. Ali kako se nakon rezonantne frekvencije elka (odredjene njegovim kapacitetom i parazitnim serijskim induktivitetom) on pocinje ponasat ka induktivitet onda od njegovog filterskog djelovanja ne ostaje ni F.
Zapravo se umisto Zobela moze stavit samo bypass kond i to je u praksi najcesce vise nego dovoljno.
Medjutim, na taj nacin grec ipak vidi odredjenu reaktivnu komponentu. A vidi ju i sam potrosac (pojacalo). Cila ideja zobel mreze je da se postigne nestanak te reaktivne komponente u cim vecoj mjeri. Mislin da je svakome jasno zasto a i ilimzn je vec nesto o tome napisal pa necu ponavljat.
Kako Zobel mreza to dela? Na oko mozda ni iz prve vidljivo ali malo matematike pokazuje da sklop elka sa Zobelom ima samo aktivnu komponentu impedancije na svim frekvencijama vecim od rezonantne frekvencije samog elka, odnosno ne bas od same rezonantne nego ipak od malo vise. Od tamo di se elko prakticno moze aproksimirat serijskim induktivitetom i ESR-om. A kako rezonantna frekvencija elka vrlo cesto lezi vec u audio opsegu onda Zobel mreza ipak donosi korist
Na nizim frekvencijama Zobel ne dela nista ali ne moze se imat bas sve (pogotovo iz tako jednostavne mreze)

Netko ce postavit pitanje da li i kondenzator u Zobelu ima svoj parazitni induktiviter i da li triba i njega kompenzirat. Ima ga i on ali s obzirom na frekvencije od interesa nije potribno dodavat jos jednu manju Zobel mrezu koja bi i taj induktivitet kompenzirala.

Zobeli se osim u filteru ispravljaca koriste i na nekim drugim mjestima, recimo kod zvucnika. Ali tu stvari mogu postat znatno kompleksnije. O tome eventualno kasnije

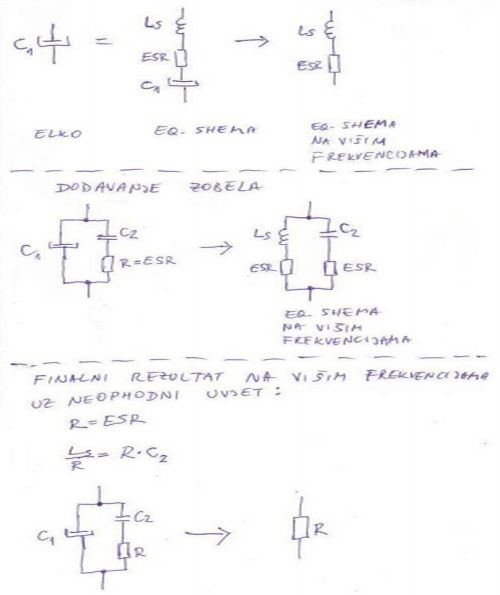

Na slikama su prikazane ekvivalentne sheme Zobel mreze i ca se sa njom dobiva ka rezultat. A dato je i ono malo matematike kako se Zobel ovdi racuna. Triba naravno znat (ili izmjerit) ESR i serijski induktivitet elka

Jebiga, moral san sliku malo spljeskat da je ne crtan ponovo (originalna je bila malo prevela i vise vertikalna pa ni stala ). Nima veze, dovoljno je citljiva i ovako.

OK, u tom tekstu je Zobel analiziran na primjeru filterskog elka va ispravljacu ali to za samu analizu nista ne minja na stvari. Potpuno ista analiza i proracun vaze i va ovom slucaju.
Sad, da li je Zobel mreza uopce potrbna u slucaju koristenja sijalice ka katodnog otpornika u ovoj shemi? Virovatno nije i tesko da ce bit cujnih razlika sa Zobeliranom i nezobeliranom sijalicom ali ne lezi vraze. Formula za izracun sa slike je virujen potpuno jasna i ki god zeli moze lako izracunat Zobel. Naravno, ako zna sve parametre

Konkretno u ovom slucaju bi tribalo znat ili izmjerit induktivitet sijalice a to nije skroz najjednostavnije. Iz razloga ca je induktivitet ovdi potribne sijalice mali a omski otpor vlakna je veliki pa je Q-faktor takve zavojnice vrlo mali. Ustvari nije ga toliko problematicno izmjerit ali ce za mjerenje virovatno tribat koristit frekvencije od par MHz-a. Samo mjerenje je najbolje izvest tako da se u paralelu (ili u seriju) sa sijalicom veze kondenzator poznatog kapaciteta pa se tako formiranom titrajnom krugu generatorom napipa rezonantna frekvencija a dalje se racunski dojde do induktiviteta sijalice.

Kako san vec rekal, ne ocekujen da ce se pojavit cujne razlike sa i bez Zobela ali nije lose to ustanovit direktnom slusnom probom
Joe, ako se zelis poigrat sa zobeliranjem sijalice a nimas nacina da joj izmjeris induktivitet, izmjerit cu ti ga ja kad dojden doma
