ECC82 + ECC88

[zbotic]

Naravno tu postoje i druge mogućnosti u power supplyu, jedna pod njih je DH ili IH cijevna ispravljačica umijesto SS dioda
Pozz, e

Kažeš "cijevno napajanje" pa ti si vidovit, jesi li mislio na nešto ovakvo....

BTW ne lemim ono što kinez veli da treba, ali rupe i vodovi odgovaraju


[elvis]

Taj audio note m7 mi se vrtio po glavi neko vrijeme. U svakom slučaju dobar odabir, čista i provjerena klasika. Cijevna ispravljačica i cijevna stabilizacija. Oni koji su čuli kažu da je to to, vjerujem im.
Ti kao da imaš nešto ala "sport billy" torbu, pa stalno nešto novo izvlačiš iz nje. Nemoguće te je pratiti .

[zbotic]

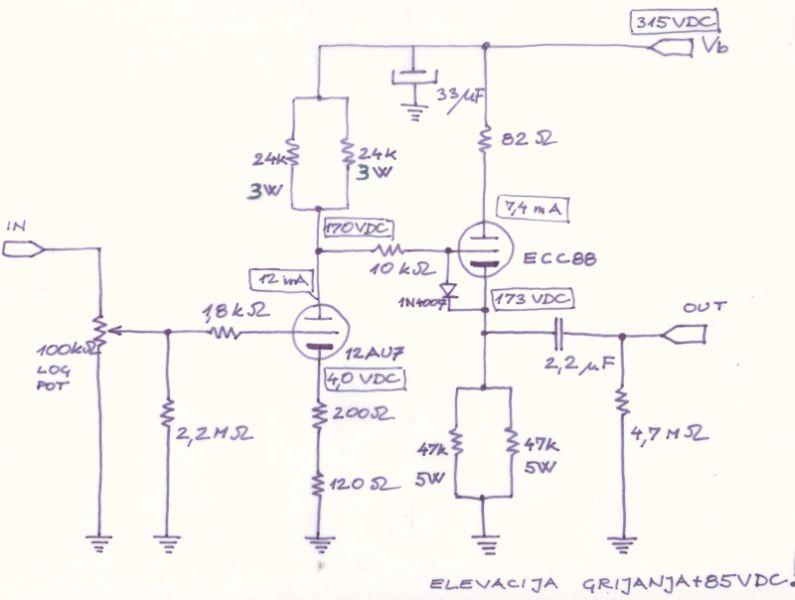

Evo konačne sheme ovog projekta.

Naponi sa sheme su izmjereni na mom napravljenom primjeru, a korištene su cijevi 12AU7 ShuGuang i Amperex 7308 (E188CC). Mogu sve varijacije ECC88, kritična je samo prva cijev pa tu tražite što valja. Mene je ova kineskinja iznenadila..... Ovisno o cijevima (posebno prvoj) naponi mogu varirati.
Elevacija grijanja je obavezna, a već smo o tome pisali. Ni slučajno isprobavati bez elevacije. Kondezator od 2,2uF na izlazu je dovoljan za praktično sva tranzistorska pojačala, a ako je izlazno pojačalo neko čudo sa ulaznom impedancijom manjom od 10kohma onda počnite povećavati vrijednost kapaciteta kondezatora.


Ako vam se 12mA na ECC82 (12AU7) čini previše, smanjujte B+ napon (315VDC), praktično do 300VDC neće se ništa dogoditi što bi na bilo kakav način kvarilo zvuk. Ovako je nafitiljana upravo zato da bi došli u linearno područje gdje ona pošteno odrađuje. Malo smo joj žrtvovali trajnost, ali nije to skupa cijev pa valja nabaviti koju u zalihu.

sshema 002.jpg (33.61 KiB) Pogledano 17547 put/a.

Sutra shema napajanja (anodni i napon grijanja sa elevacijom)

Edit: dodao sam jednu diodicu u shemu, za svaki slučaj tako je i kod mene. Ništa strašno, ali eto...tko neće staviti može i bez toga sa malo većim rizikom.

[zbotic]

Prema gornjim podacima 12AU7 vuče oko 2W po sekciji i trenutna temperatura na njoj je oko 70°C, dok 7308 vuče oko 1W po sekciji, a na njoj je temperatura oko 55°C. U sobi je oko 20°C. To je sve u granicama dozvoljenog i poželjnog za dobar rad. U nekim datasheetovima za običnu ECC88 može se naći da je dozvoljena disipacija 2W ukupno za obe sekcije, ali to je vjerojatno krivi podatak. Inače je dozvoljeno 1,5 - 1,8W po sekciji.

[zbotic]

Čitam po Internetu da se umjesto ove gore diode protiv proboja mrežica-grijanje može koristiti neonska lampica "neon bulb NE-2". Ako je netko probao neka se javi i educira nas.....

[elvis]

Palo mi na pamet da napravim ovaj preamp ali na "starinski" način, pa da nekom od prilika usporedimo ta dva pristupa. Zato sam posegnuo u ladicu da vidim imam li kakvih dobrih ECC82, u odjeljku pronašao 15-tak komada. Uglavnom obrisane oznake, sve korištene.. no brojka me je ohrabrila da ću naći par dobrih komada, no kit* da prostite na izrazu. Deset komada su ECC85, anode slično izgledaju pa sam bio u zabludi o ukupnom broju 82-jki koje imam. Na kraju se sve svelo na četri komada od kojih su tek dvije koliko toliko ok. Eto opet taj nesretni Tester me malčice osvjestio. : (

[zbotic]

Ja sam nešto u zadnje vrijeme naručivao na ebayu i do sada je sve bilo kako je pisalo, novo, dobro i izmjereno. Malo je skuplje ali eto jednom se živi. Danas uzeo dvije RFT ECC82 iz Bugarske, trebalo bi da su iste međusobno i unutar balona. Nadam se, koštalo me tristotinjak kuna.

[zbotic]

BTW ima na Ebay-u 6N2P-EV po dva eura komad ako se kupi 100 komada pa tko se hoće baviti izradom fono pretpojačala i ima gdje testirati, izgleda kao dobra prilika.......

[elvis]

Ja sam nešto u zadnje vrijeme naručivao na ebayu i do sada je sve bilo kako je pisalo, novo, dobro i izmjereno. Malo je skuplje ali eto jednom se živi. Danas uzeo dvije RFT ECC82 iz Bugarske, trebalo bi da su iste međusobno i unutar balona. Nadam se, koštalo me tristotinjak kuna.

Ma te cijene sa lampama su otišle u PM, no nije bolja situacija ni sa SS.... naručujem nešto ovih dana sa Farnella za Bruno P i BatoMM.. kako se brzo nabirka 1000 kuna, e to je za ne vjerovati . Ali što je tu je, hobi nam još uvijek spada u one "jeftinije" .. valjda!?

[zbotic]

Dok me ne uhvati volja za crtanje napajanja, evo malo tehničke analize na osnovi internetskih kalkulatora.

S obzirom na to da je gain 8 x realni THD (za 200mV ulaza) je vrlo mali (ne veći od 0.2%).....

Dobro se slaže za ECC82, sada bih mogao nabrzaka jednog sa ECC88 iskalkulirati....
