Modificirani Compact studio monitor projekt

[zbotic]

Inicijalno je počelo kao Compact Studio Monitor projekt od Troelsa Gravesena.

Moji driveri su:

Scan Speak 18W 8545-00 bas jedinica
Scan Speak R 2604-832000 visokotonac

Takvi su mi driveri bili povoljni za kupnju pa je trebalo to iskoristiti.
Za noviji bas od istog proizvođača (istih oznaka) skretnica može ostati ista kao na slici dolje, a za neki drugi visokotonac od Scan Speaka uglavnom samo treba korigirati vrijednosti dva otpornika u skretnici.

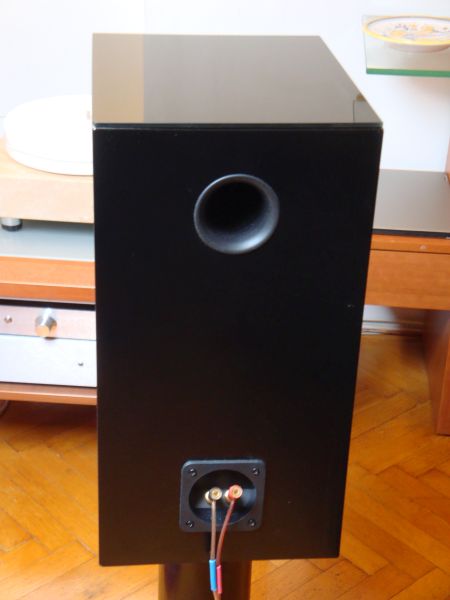

Kutija je volumena oko 16l, a bas refleks otvor je promjera oko 4,5cm i duljine 13,5 cm. To rezultira ugođenoj frekvenciji porta od oko 42Hz. Treba uzeti u obzir i da je kutija potpuno dampirana iznutra i to sve plohe sa nekim apsorbirajućim materijalom i nešto materijala tipa Sonofil preko srednjeg dijela kutije gdje je bas jedinica.

Modificirana skretnica sada izgleda ovako:


[zbotic]

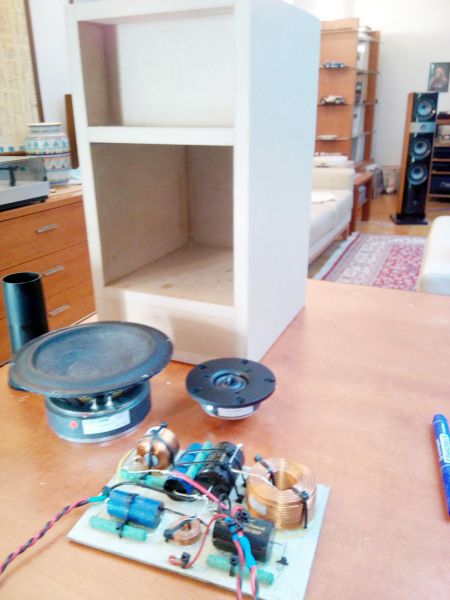

Sve je izrađeno od medijapana debljine 18mm, a prednja ploča dvostruko tj zalijepljene dvije ploče medijapama.

Vanjske dimenzije kutije su cca 45 x 31 x 25 cm s time da je u donjem dijelu kutije ladica za skretnicu koja je time potpuno odvojena od drivera. Visokotonac je u svojoj komori što je zvučno nepotrebno, ali sam ja tako htio iz nekih drugih razloga i opcije da tijekom rada mijenjam projekt.


[zbotic]

Svi ostali detalji mogu se vidjeti na siteu od Troelsa Gravesena, s time da na njegovim projektima treba računati da je visokotonac obično utišan preko mjere. Takav mu je stil, valjda...


[zbotic]

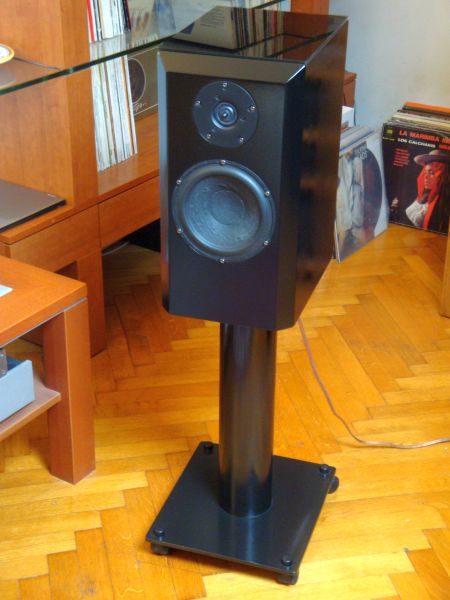

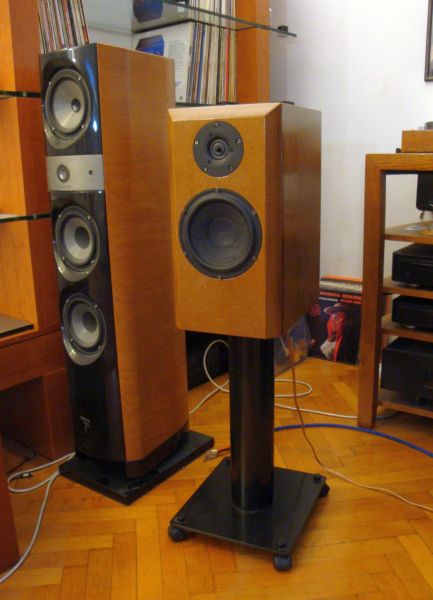

Gotovi zvučnik.

Bojano je tako da su najprije dana dva sloja epoksidnom smolom pa fino izbrušeno, a gronji sloj je Hammerite sprej. Nije mi se dalo gubiti vrijeme na estetiku pa je ovo bilo čas posla gotovo (tjedan dana rada na bojanju ) Na vrhu je zalijepljeno staklo koje je bojano s donje strane.



[elvis]

Sasvim pristojno je to ispalo. Pogotovo ako se uzme u obzir da je to evolution projekt.
Jučer sam nakon nekog dužeg vremena imao priliku čuti magneplanare, benti sviđa mi se to, tako da sada nisam pametan raditi dobre zvuje ovako kao ti ili kupiti te megije. Super da si otvorio novu temu, pratim razvoj situacije sa pozornošću. Hvala i na transparentnosti čitavog projekta!

[zbotic]

Veliki je izbor drivera u ponudi tako da su danas postale slatke muke u izboru. Od srednje/vidokotonaca imamo planare, ribone, berilijske, keramičke, Heil AMT, ring radijatore svih vrsta i sve je dostupno na tržištu. Cijene nisu male, ali u usporedbi sa cijenom gotovih zvučnika te klase, zanemarive. I softwer je na raspolaganju besplatno pa za onog tko fizikalno razumije što radi, prepraviti neki poznati projekt nebi trebao biti problem, a uz minimum mjerne opreme može se i sve od nule isprojektirati. Još da je naći nekog tko zna pilati daske pod kutem i ljepiti furnir gdje bi nam bio kraj. A kažu ljudi, nema posla.

[zbotic]

BTW za "konačni projekt" koji će detronizirati moje Focale raditi ću sve iz početka.

Vjerojatno berilijski visokotonac od SB acoustics ili neki drugi normalne cijene, mid još tražim, a možda podijelim na dva, a bas će biti onaj 12 inčni Eton s aktivom.

[elvis]

Ja iskreno da sada počinjem raditi zvučnike nemam pojma koje bi drivere odabrao.
Nadam se da velikog Etona nećeš staviti bočno, to me nervira.. vjerojatno iz neopravdanih razloga, no ne volim tako koncipirane zvučnike. Vjerojatno jer me asocira na rane jeftine HT zvučnike. Eton zaslužuje biti na prednjoj strani.
Obzirom da spominješ srednjetonac, vjerujem da će biti trostazna kutija, pa će vjerojatno biti naprijed, no brine me aktiva koju spominješ

Imaš neku skicu, idejni uzor ili tako nešto, mislim na oblik kutije, jedna kutija ili modularno?

Aktivu spominješ na bassu, D klasa ili?

[zbotic]

Bas će biti posebna kutija od cca 100l (55 x 40 x 50 cm). Sa zakošenjima s gornje strane tipa Avalon. Bas s prednje strane. Na to će biti stavljen trosistemac ili dvosistemac u obliku krnje piramide. Visokotonac vjerojatno berilijski, ostala dva vjerojatno 13 cm i 16 cm.
Bas ima svoje pojačalo, recimo 500W koje se iz pretpojačala paralelno spaja sa glavnim pojačalom gornjeg zvučnika. Na pojačalu basa preko DSP-a korigira se sve (frekvencija, faza itd.). Ima analogno-digitalno-analognu konverziju viška ali to za bas područje nije bitno jer se radi o niskim frekvencijama. Ostalo ima klasičnu skretnicu.

Nešto slično imaš od T. Gravesena projekt SBA 741, s time da ću neke stvari poprilično koncepcijski mijenjati u smislu manje basa, ali pravog. Njgov sam projekt već kompjuterski izmodelirao tako da vidim je li sve napravio po PS-u tipa uslađivanja faza i sl. Je, napravio je, dakle to je dobra osnova za projekt.

http://www.troelsgravesen.dk/SBA-741.htm

[zbotic]

U međuvremenu sam već napravio kutije za jedne monitore od Eton drivera 7 incha koje sam dobio "na žuntu" sa ovim velikima. Trenutno mi se suši epoksidni primer pa ću slikati sutra. Mislim da sam našao i meštra za ozbiljno furniranje itd. Na njima je generalna proba.
