heco izrada kutije

[elvis]

Nedvojbeno se radi o očajnoj kutiji, džaba upornica, čak i da su je zalijepili

Ako već ideš napraviti novu kutiju, na raspolaganju ti je zbilja hrpa toga, vjerujem da ti se ne žuri, pa onda razmisli o onome što ću nabrojati. OK, zadrži volumen, no znaš i sam da to sigurno nije optimalno, no nema veze.. recimo da je to kompromis na koji se pristaje, ali postoji hrpa drugih stvari koje se mogu popraviti..

- ka prvo ja bi ovaj d'Apolito raspored zvučnika poslao u mirovinu i poredao iste na klasičan naćin, tj. sa visokotoncem na samom vrhu
- bez obzira na volumen kutije neka ista bude visoka minimalno jedan metar, donjom upornicom reguliraš volumen koji želiš
- ne znam da li je to dvostazna ili 2,5 stazna kutija, no bilo bi zgodno znati rezne frekvencije koje je Heco predvidio, a temeljem njih ćeš odrediti razmake centara između drivera. Ukoliko je samo dvostazna, onda sam razmak između sva bassa neka bude što manji.
- ne trebam ti niti govoriti kako drivere treba upustiti u prednju stranicu
- bočne stjenke zaobliti zbog difrakcija
- visokotonac po mogućnosti pomaknuti unazad kako bi se poravnako sa korjenom membrane bass drivera (fazno/vremensko usklađivanje).. primjer na slici ispod izgleda malo drastično, no u zbilji je to značajno manji pomak drivera tj. visokotonca unazad...


- za visokotonca ne trebaš nužno raditi zasebnu kutijicu ako će dijeliti volumen sa bass driverima, to se u biti radi samo za srednjetonce koji imaju otvorene košare. Visokotonci su u pravilu tako konstruirani tj. kompaktni i tlak koji stvara bass driver unutar kutije ne može imati nekakve kritične utjecaje (mada nije pravilo, ima visokotonaca koji moraju imati svoju kutijicu), no kutijica ne može škoditi, dapače, no ponekada je bespotrebna zafrkancija

. visokotonac bi trebalo instalirati što bliže gornjem dijelu zvučnika, pa bi bilo zgodno nešto "umjetnički" skombinirati kako bi se visokotonac povukao prema nazad, može i mala kutijica na vrhu primarne kutije.

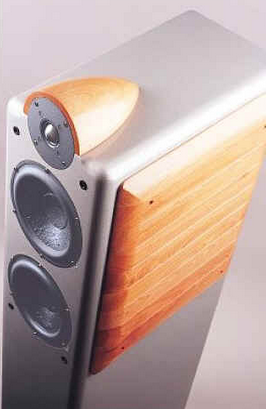

Ovako nekako..

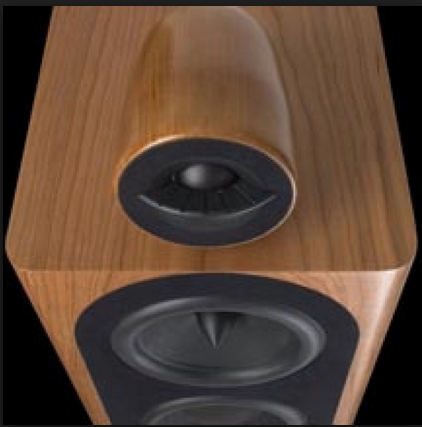

a ovo bi bilo najbolje no uz uvlačenje visokotonca prema unutra...


Znam da ti se ovo sada čini kao zahebancija, no u biti nije to nekakav poroblem, dapače zabavno je, u konačnici efektno i korisno, poštuješ neka od bazičnih pravila, pa kada već radiš bilo bi šteta ne napraviti sve što ti DIY pruža, a koliko sam vidio možeš napraviti što god zamisliš, nigdje ti se ne žuri. Znam da ćeš možda reći kako ovi driveri to možda ne zaslužuju, no nisi u pravu, ovo je uvijek dobro napraviti, pa makar bili i entry level driveri, no mjeri precizno, nema odokativno.

Toliko za sada

[elvis]

i još malo vezano za gornji post, a važno je prije konačne odluke kako će kutija izgledati...

Formula za izračun razmaka između drivera ovisno o reznoj frekvenciji na skretnici ti je
jednostavna

345/f ... a rezultat je u metrima

345 je brzina zvuka u zraku (na nekoj normalnoj sobnoj temperaturi)
f je rezna frerkvencija na skrtnici (zato bi bilo dobro znati kako je to Heco rezao)
a rezultat je u metrima, što je zapravo razmak između centara dva drivera (npr. srednjotonac/visokotonac)

Drugim riječima, ako je rezna frekvencija između bass/srednjetonca i visokotonca na 1500Hz, to znači

345ms/1500Hz=0,23 Metra, tj. razmak bi trebao biti 23 cm. (centar - centar)

Ponekada se dogodi da je rezna frekvencija vrlo visoka, tada se visokotonac doslovno
uvlači spod bass/srednjetonca...

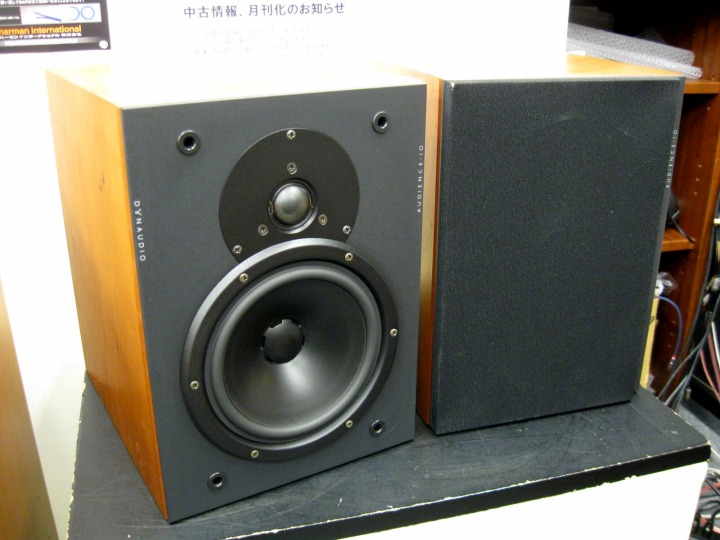

To onda izgleda ovako nekako... (Na slici stare Dynaudio kutije sa 19W34 i D28/2 driverima)


U svakom slučaju ne treba ovo zanemarivati, te nikakve odokativne procjene tu ne igraju. Iskoristi sve prednosti DIY-a !

[mulin]

evo taman na njuškalu vidija heco xenon 400 i oznacena rezna frekvencija.sad je li to prava ili izmišljena ne znam(3200hz).http://www.njuskalo.hr/zvucnici/heco-xe ... as-4964664

[elvis]

onda je to jedva 10 cm.. malo premalo. No dobro, trebati će vidjeti da li je to istina tj. trebati će malo analizirati skretnicu, tj. koliki je kond prema visokotoncu, i bar DCR visokotonca, mada bi nam trebao njegov DC otpor na 3200 Hz, ali ok, bar okvirno da vidimo što je Heco htio reći...

[Pao Pepeo]

pozz mulin,moglo bi se svasta napravit..ovakvi poslovi revitalizacije mogu zavrsit dobro i lijepo
jesi li mozda razmisljo probat napravit nesto posebno od stakloplastike?? posto si s mora mozda imas iskustva s time pa zato pitam..
ako ne ima masu raznih nacina napravit nesto fino pogotovo ako netko ima velje i mogucnosti,a to tebi ne fali..

[mulin]

pozz mulin,moglo bi se svasta napravit..ovakvi poslovi revitalizacije mogu zavrsit dobro i lijepo
jesi li mozda razmisljo probat napravit nesto posebno od stakloplastike?? posto si s mora mozda imas iskustva s time pa zato pitam..
ako ne ima masu raznih nacina napravit nesto fino pogotovo ako netko ima velje i mogucnosti,a to tebi ne fali..

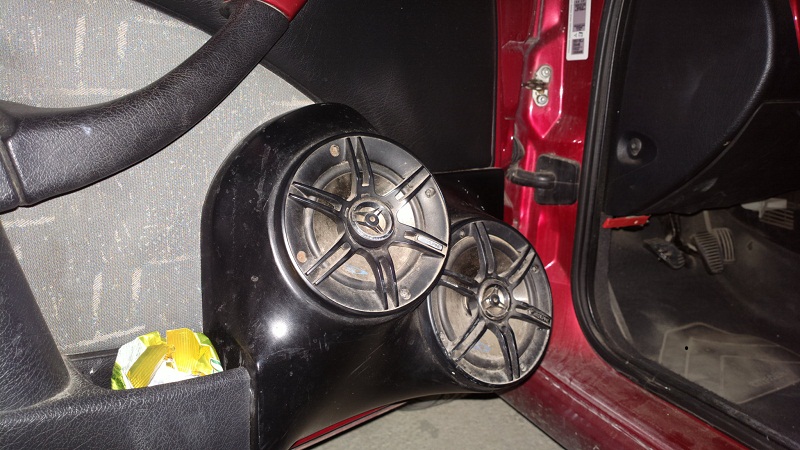

imam nešto iskustva sa plastikom pošto me svašta zanima.radija sam panele za prednje zvucnike u autu.slikat cu vrjednosti komponenti na skretnici pa ako se može doc do rezne.pari mi se da na zavojnicam ne piše induktivitet.poslikat cu pa cu poslat

[mulin]

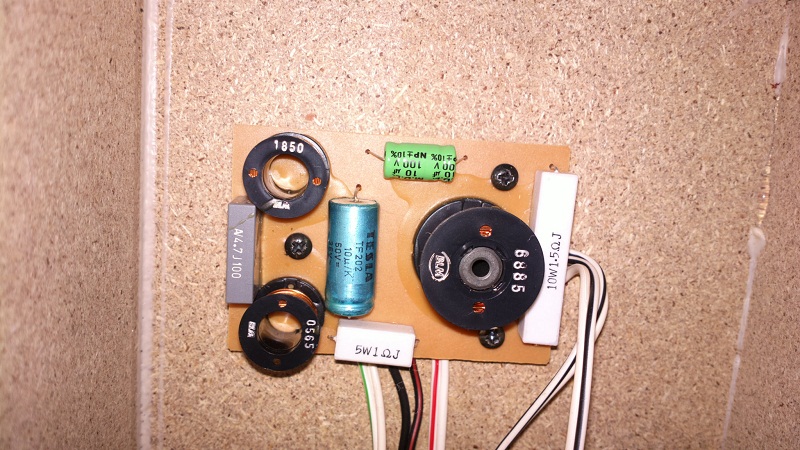

je li ovo možda 1.850mh,0.565mh i 6.885mh sa feritom ?

[elvis]

Mislim da ipak to nisu induktiviteti, ona od 1,8 mi je nekako premala dimenzijama za taj induktivitet, no sve je moguće hebiha, treba mjeriti. Ok, samo izmjeri omažu visokotonca, vidim da je kond prema visokotoncu 4,7uF vjerojatno skretnica 12dB strimine. Brine me da nije 18dB, rada je i jedan od 10uF u igri, mada sumjam....

[mulin]

[quote="elvis"]Mislim da ipak to nisu induktiviteti, ona od 1,8 mi je nekako premala dimenzijama za taj induktivitet, no sve je moguće hebiha, treba mjeriti. Ok, samo izmjeri omažu visokotonca, vidim da je kond prema visokotoncu 4,7uF vjerojatno skretnica 12dB strimine. Brine me da nije 18dB, rada je i jedan od 10uF u igri, mada sumjam....[/quote

5.7 oma na jednome drugog nisam skinija još.

[elvis]

Mislim da ipak to nisu induktiviteti, ona od 1,8 mi je nekako premala dimenzijama za taj induktivitet, no sve je moguće hebiha, treba mjeriti. Ok, samo izmjeri omažu visokotonca, vidim da je kond prema visokotoncu 4,7uF vjerojatno skretnica 12dB strimine. Brine me da nije 18dB, rada je i jedan od 10uF u igri, mada sumjam....[/quote

5.7 oma na jednome drugog nisam skinija još.

onda je to tu negdje, 12dB po Linkwitz-Rileyu... od 3050 do 3150, pa bi onda mogli reći da je to to i podatak od 3200Hz možemo uzeti kao točan.... a volio bi da je malo niže taj rez, no sa takvim visokotoncem to je praktično nemoguće, a što je tu je.

pozz
elvis
