Evo da polako i ovo privedemo kraju...

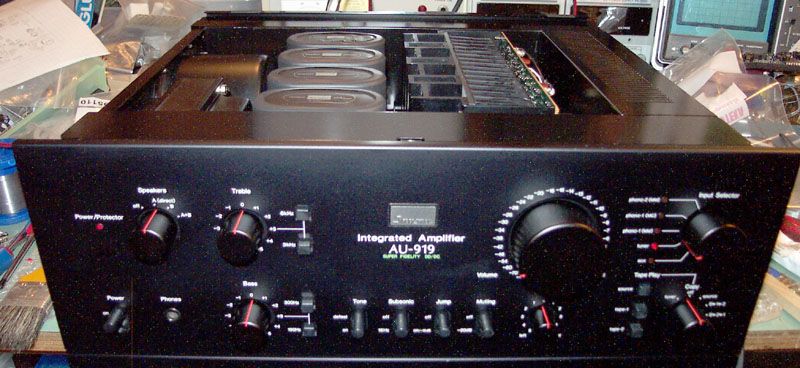

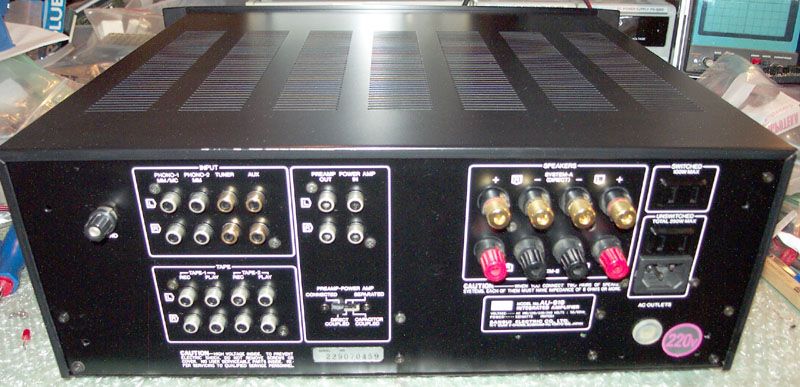

Ostalo je jos ponesto posla na zadnjoj ploci pojacala - kontrola ploce s ulaznim cinchevima, pre-out/main-in, zvucnicki konektori, zastita i IEC prikljucak.
S nekim od ovih detalja se ovdje necu baviti jer je nesto slicno ili isto vec odradjeno u drugim refreshima. Primjerice, vrhunac posla na pre-out/main-in ploci je ciscenje prekidaca koji spaja ili odvaja pretpojacalo od izlaznog pojacala, i obnova dva antiserijska elektrolita - naravno, zamjenskim folijskim kondenzatorima u paralelu s bipolarnom Elnom za audio, i naravno neizostavno ciscenje. IEC konektor dolazi direktno na mjesto jednog od mreznih prikljucaka (koji su ionako za 110V utikace), tako da se odabere prava verzija IEC-a ('na klik' s zubima koji se uhvate na lim kad se ugura u odgovarajuci otvor) i prosirenje originalnog otvora turpijom.
No, ostatku cu se ipak malo posvetiti na slikama koje slijede.

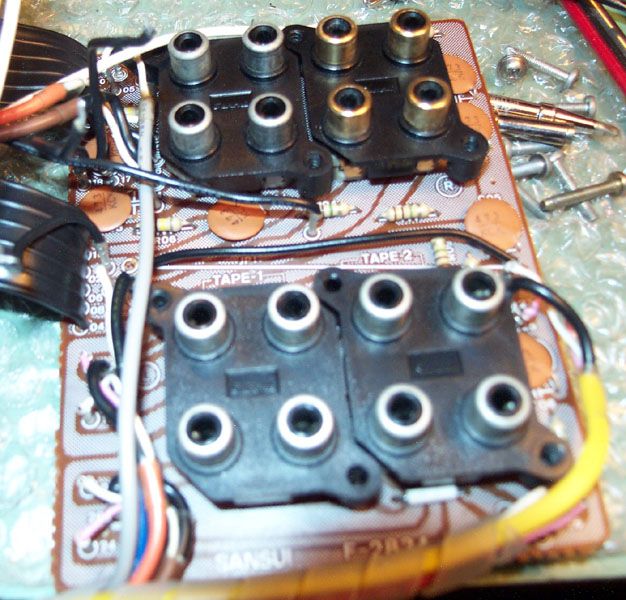

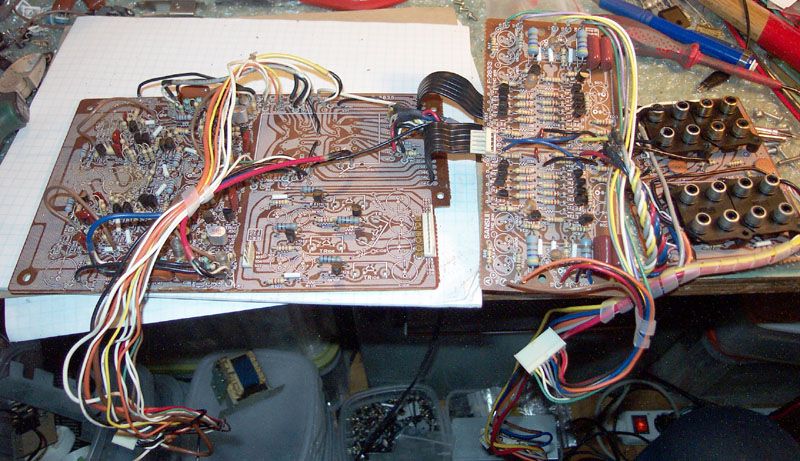

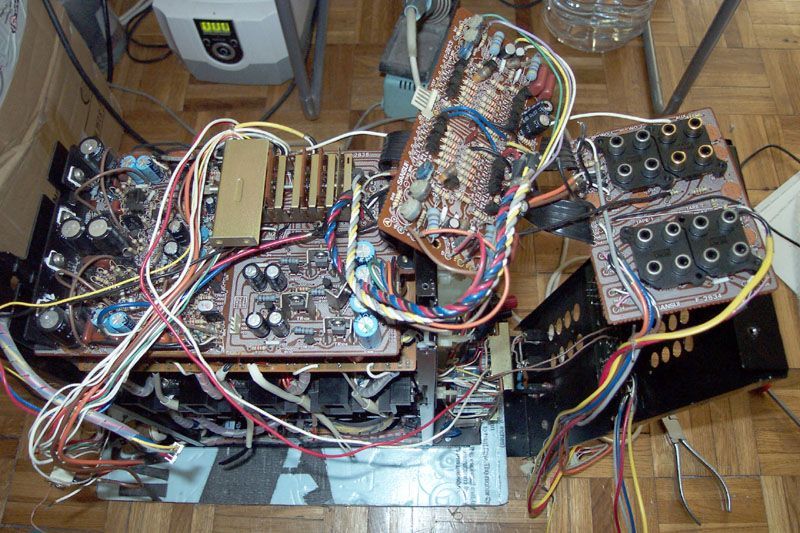

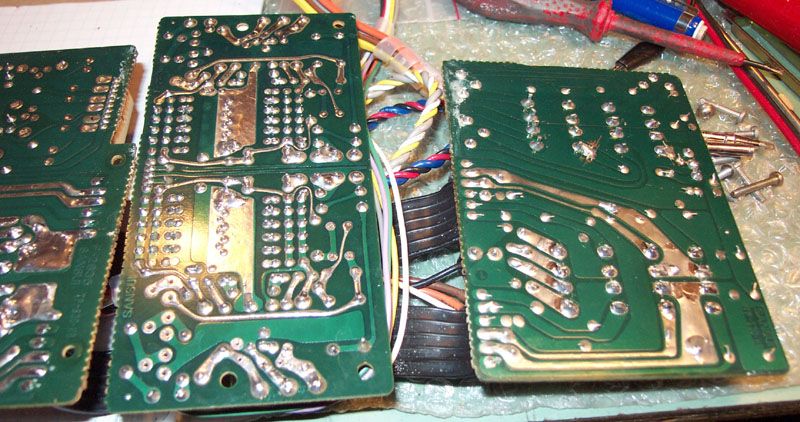

Evo jednog blizeg pogleda na plocu s cinchevima. Nije se objasnilo zasto je netko rezao vodove prema paru tape cincheva, u svakom slucaju bili su nazad zakrpani i prije refresha, pa je to samo obnovljeno i vraceno u originalno stanje. Jedan zgodan trik kad se tice samih cincheva: u svaki j eugradjen prekidac koji kratko spaja taj ulaz ako u njega nije ukljucen konektor. Problem je, medjutim, kod testiranja jer bez ijednog ulaza svi ulazi izgledaju kao kratak spoj - tko nije primijetio konstrukciju cicnheva, mogao bi se jako iznenaditi:
- AU919_140.jpg (83.41 KiB) Pogledano 9755 put/a.

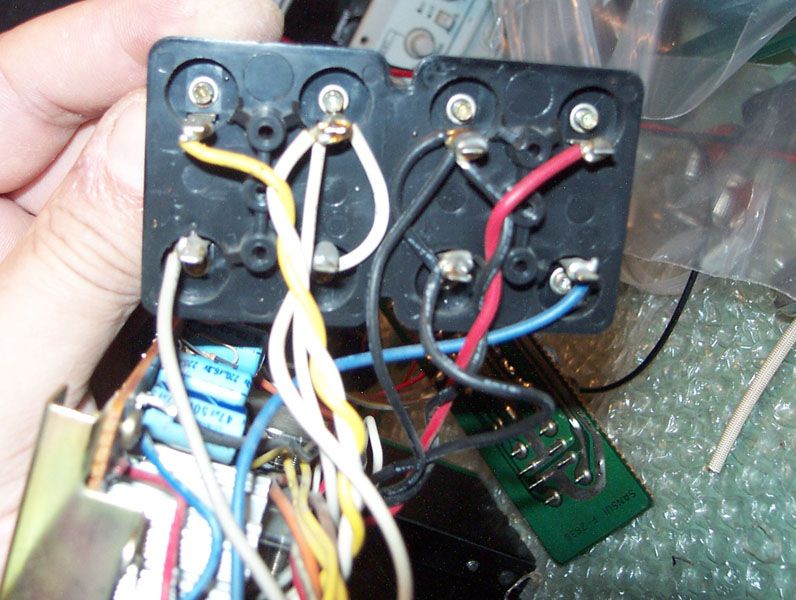

Evo i plasticnog nosaca konektora za svucnike, Zanimljiv je nacin spajanja mase - najprije na konektor, pa na konektoru na drugi zvucnicki par, pa nazad na plocicu zastite, gdje se nalazi dodatni zobel. Istovremeno, postoje jos i paralelne zice mase prema samoj plocici zastite. Ovakav malo nelogican spoj je cini se ostatak od promjene verzija ozicenja, i ne pojavljuje se u service manualu. Gornji je set konektora zamijenjen kvalitetnijima, tako da su rupe s vanjske strane malo prosirene svrdlom za drvo (za oko 0.3mm, taman da stanu novi konektori). Originalna plastika tak oostaje kao nosac, a i dalje sluzi kao zastita da se gole zice ne mogu lako kratko spojiti, sto je i razlog zasto nije mijenjana. Masa je na gornjem i donjem paru spojena zajedno pomocu samih pera na koje se na novim konektorima lemi zica - na zalost ta slika nije uspjela a nisam imao priliku uslikati novu. Spoj mase na zobel je napravljen na samoj ploci zastite, kao na service manualu. Uloga tog zobela je na prvi pogled suvisna obzirom da postoji jos jedan prije izlaznog releja, dok je ovaj na samim vodovima prema zvucniku.
Shema tog spoja je u odnosu na standardne zanimljiva - Zobel je 'preopolovljen', tj, slozen kao dva u paralelu, s istim otporima ali na pola manjim kondenzatorom, i onda je jedna polovica smjestena ispred, druga iza releja. Ideja ovog spoja nije ocigledna, a zapravo se tice nacina na koji je izvedena zastita. Umjesto klasicnog limitera struje s ovisnoscu o izlaznom naponu, ovdje je implementiran detektor prevelike struje koji iskapca zvucnik. Zadatak ovih 'zobela' je da budu upravo Zobel u normalnom radu, ali prilikom iskapcanja zvucnika sprecavaju iskrenje kontakata releja koje nastaje radi induktiviteta spojnih vodova prema zvucniku i radi samog zvucnika. Prekidom struje relejem, ti induktiviteti rade ono sto svaki induktivitet radi - pokusavaju odrzati konstantnu struju stvarajuci inducirani napon, koji lako dosegne i nekoliko stotina volti u piku. Zadatak je ovih RC mreza da 'pojedu' taj pik kako on ne bi probio izlazne tranzistore.
- AU919_141.jpg (88.85 KiB) Pogledano 9755 put/a.

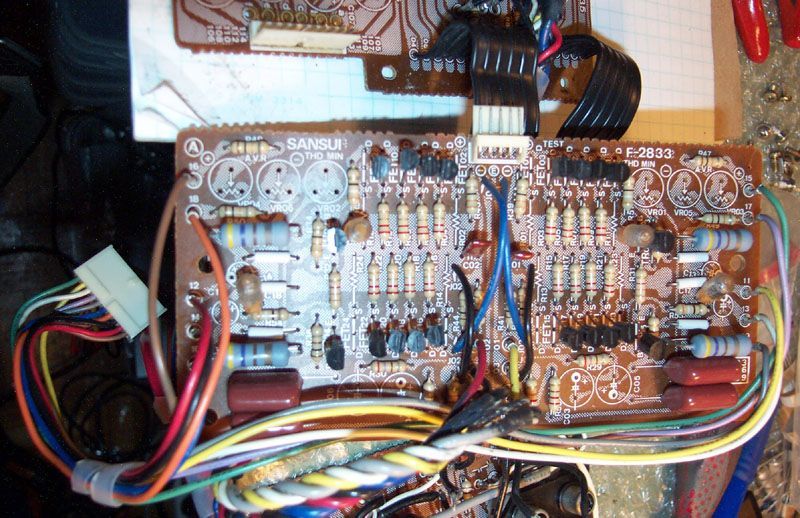

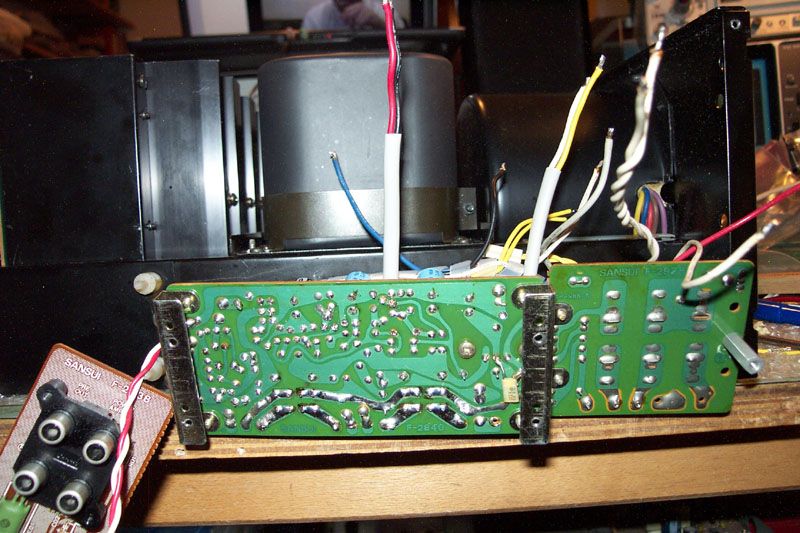

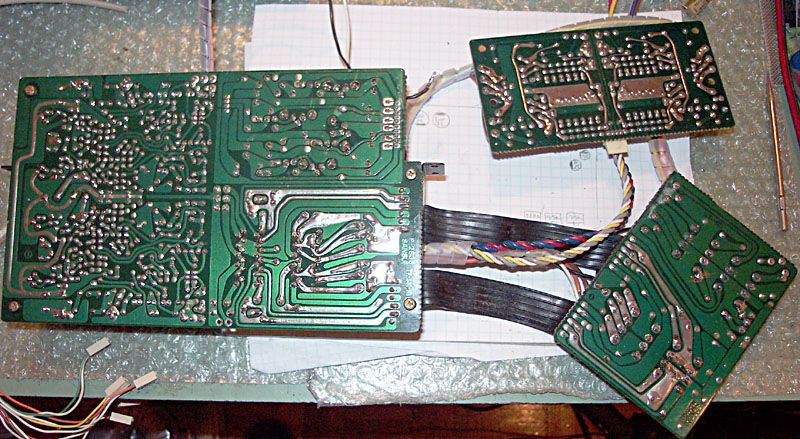

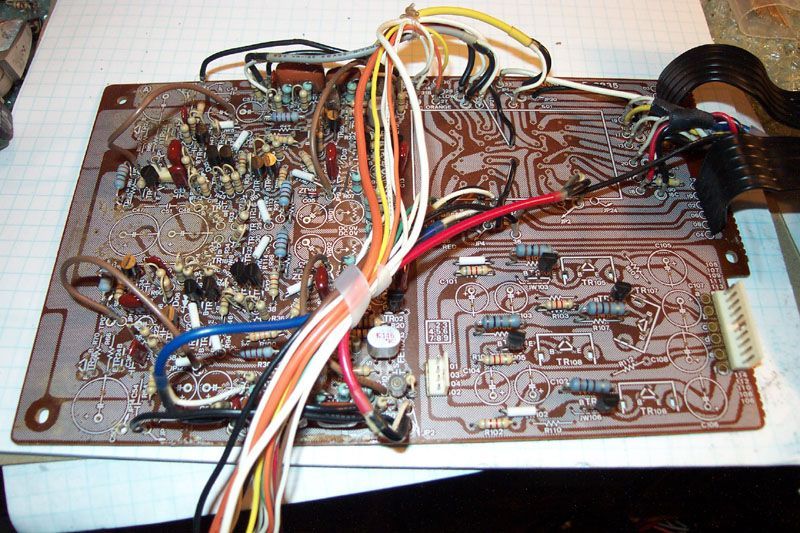

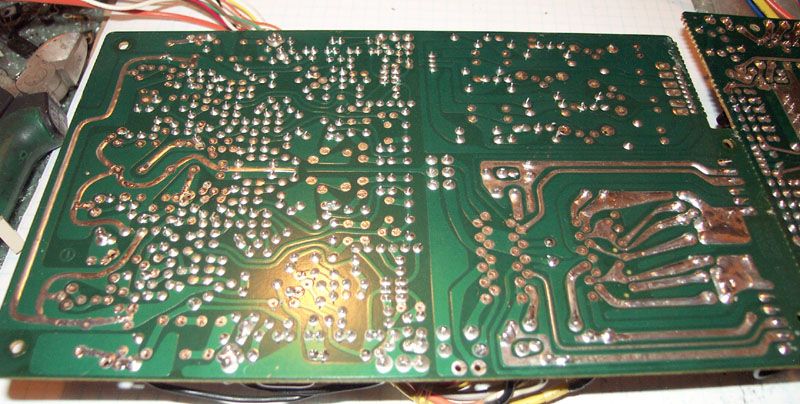

Evo i plocice zastite. Ona na zalost izgleda kao dodatak u zadnji cas, na kojem je ponestalo mjesta za sve elemente - ispravljac za njeno (odvojeno) napajanje je na ovom malom produzetku na desno, zajedno s mreznim osiguracima, pri cemu razmak izmedju mreze 230V i niskonaponske strane nije bas velik. Ne treba ni reci da ovu plocu treba pomno ocistiti i provjeriti da nema nicega sto bi napravilo most izmedju mrezne i sekundarne strane. Ovdje jos treba reci da se tu spaja IEC konektor, i da se uzemljenje NE spaja. U originalu uredjaj nije zamisljen da radi s uzemljenjem i pravilo je tu jednostavno: ako ga nije bilo, najbolje ga je niti ne staviti. Ako se vec stavlja onda treba biti 110% siguran u ispravno spajanje istog, sto apsolutno podrazumijeva odvajac masa-uzemljenje, o kojem je vec bilo puno diskusije na forumu.
- AU919_142.jpg (93.41 KiB) Pogledano 9755 put/a.

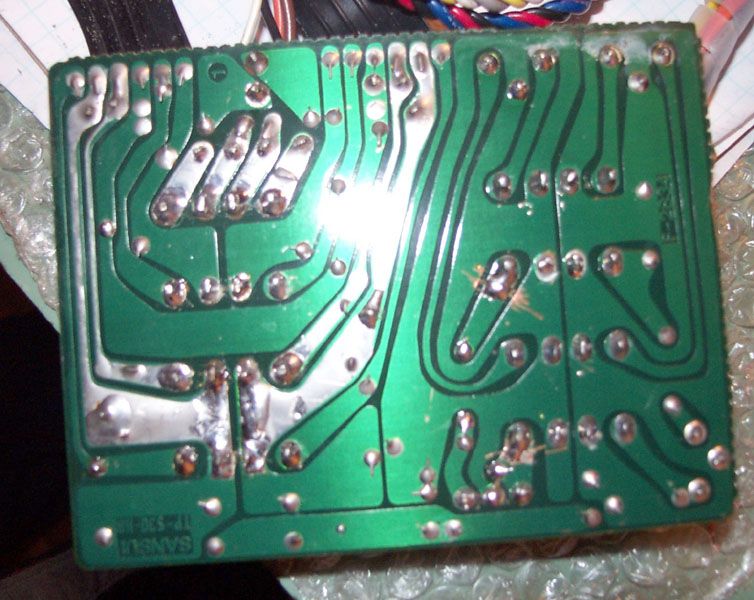

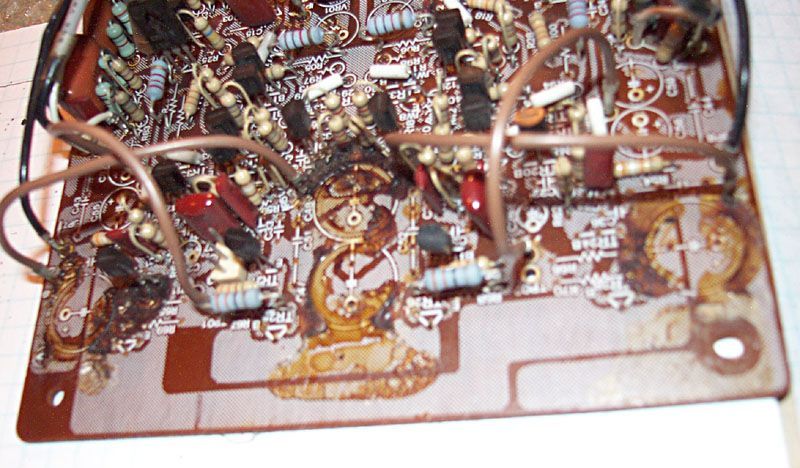

Na ploci zastite se nalaze i jedina dva elektrolita koji nisu zamijenjeni - bipolarci od 220uF. No, izvadjeni su i izmjereni - sve jh eunutar tolerancija, i jos jednom pokazuje da su bipolarci znacajno dugotrajnini od klasicnih elektrolita. Sluze kao filteri za detekciju DC napona u izlazu, i na njima se ne pojavljuju naponi preko +-1.4V. Ipak, struja cirenja je izmjerena na maksimalnom radnom naponu i debelo je unutar normalnih granica - s ovime se ne smije igrati, zastita je jedna od osnovnih stvari koje uvijek moraju raditi.
- AU919_143.jpg (90.28 KiB) Pogledano 9755 put/a.

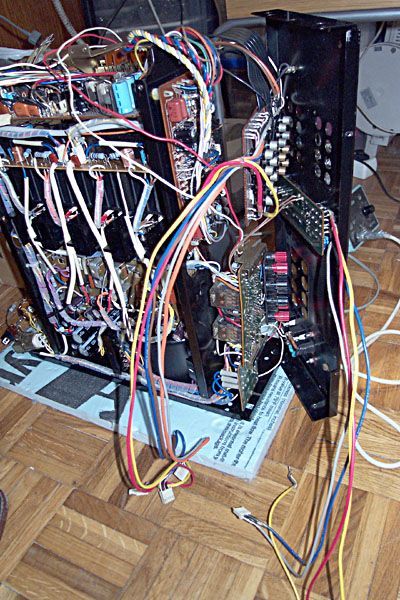

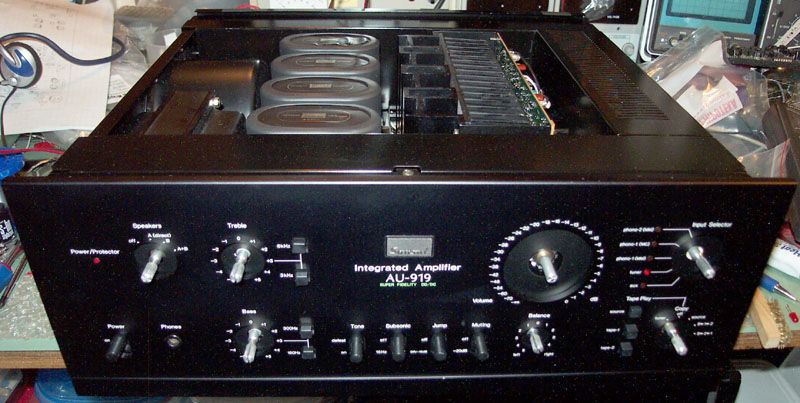

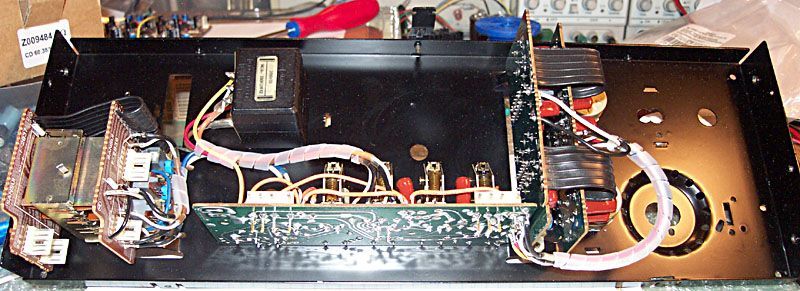

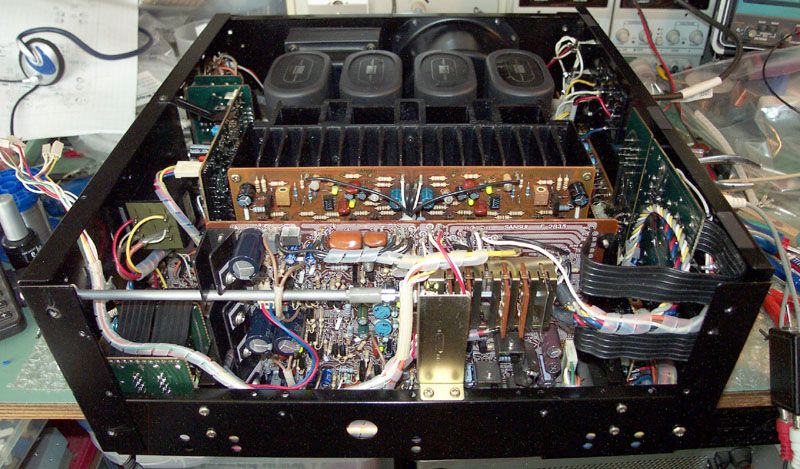

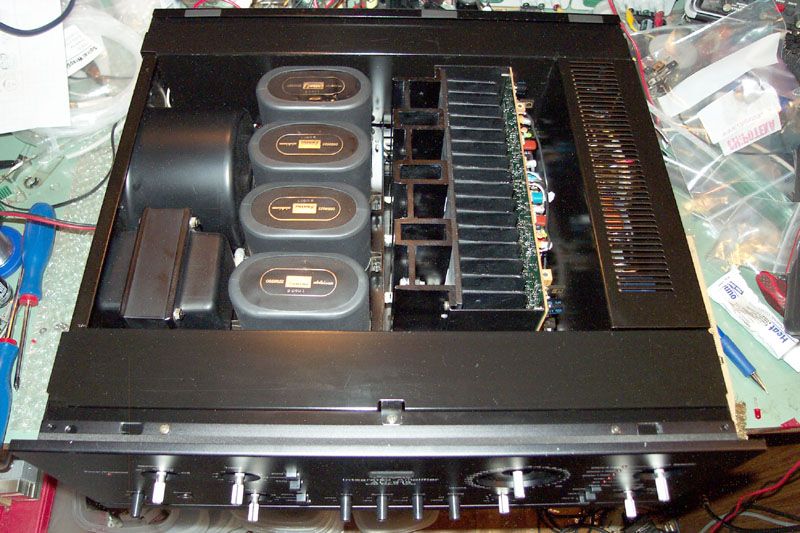

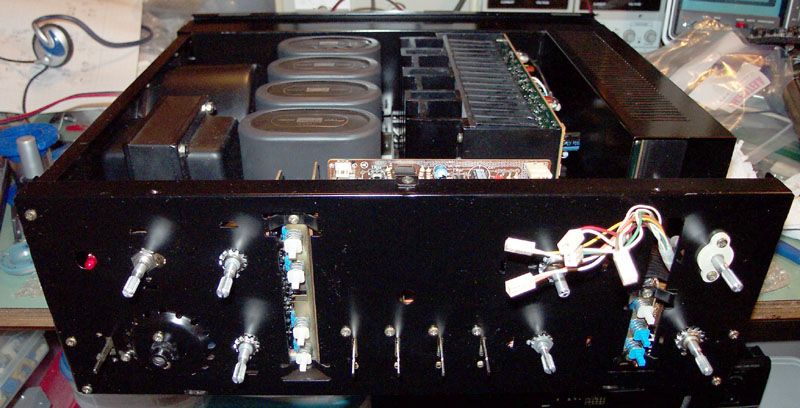

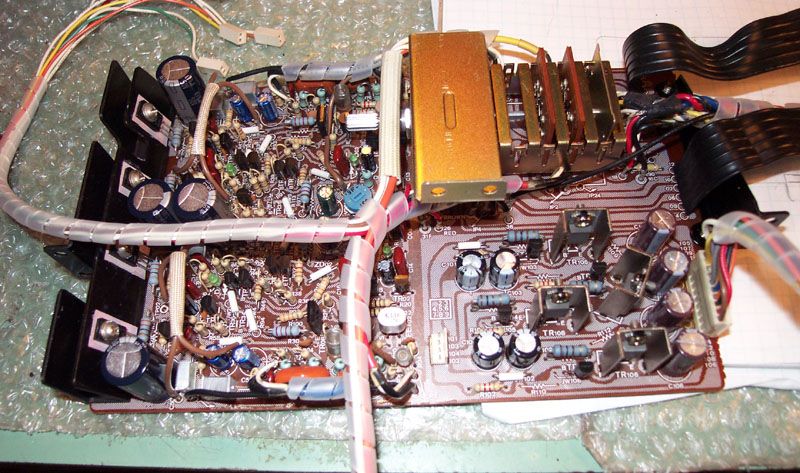

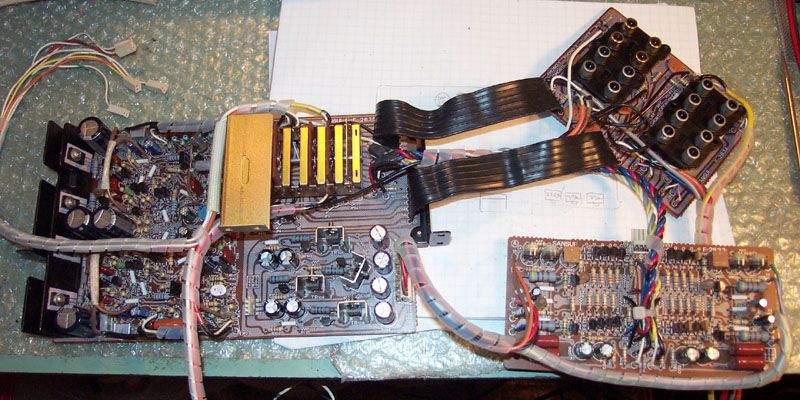

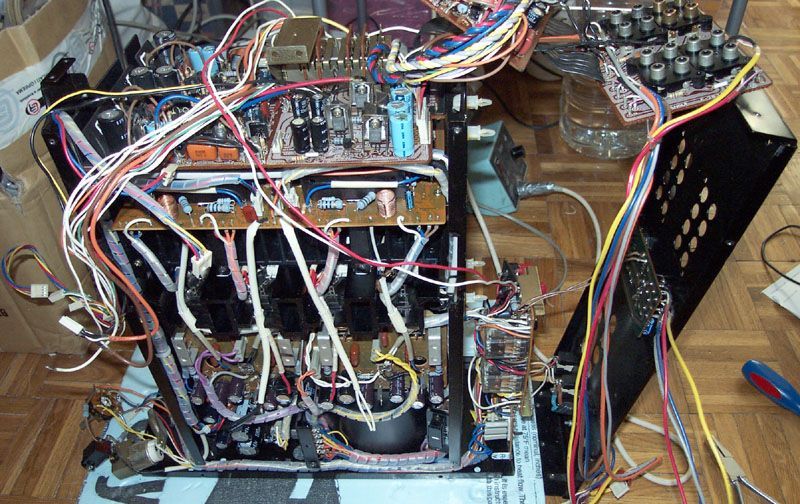

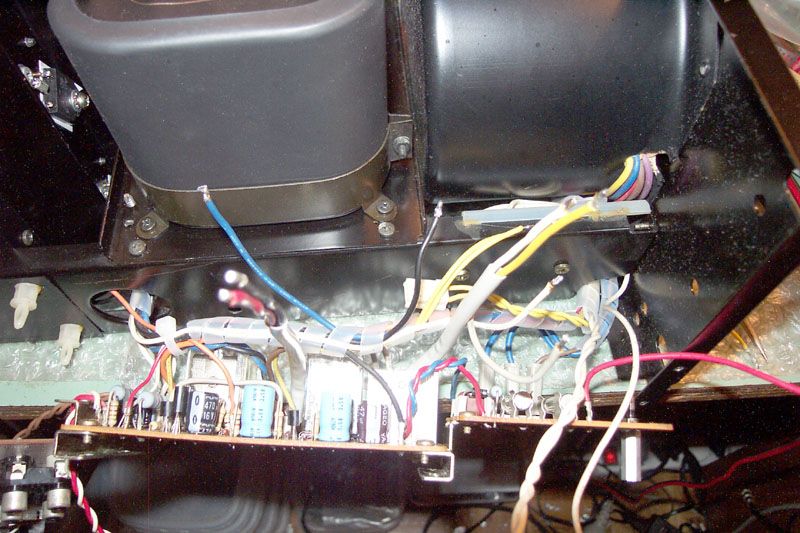

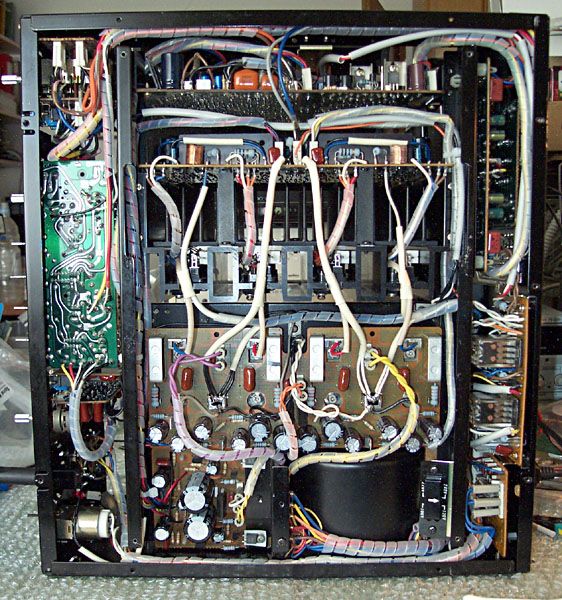

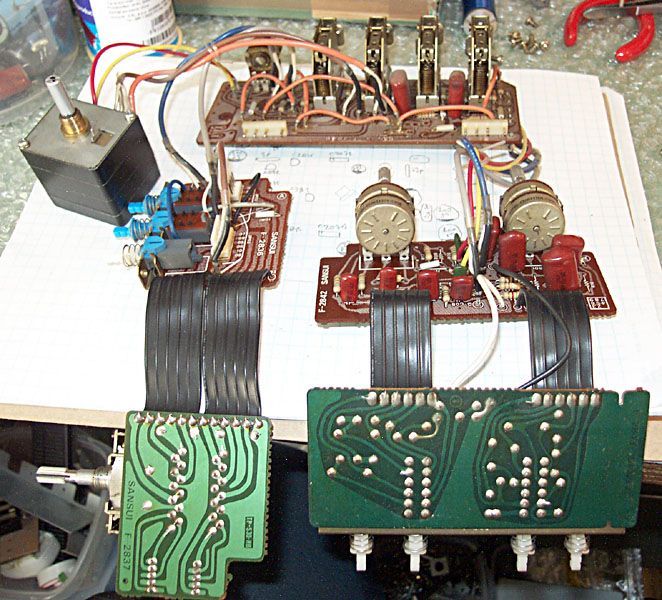

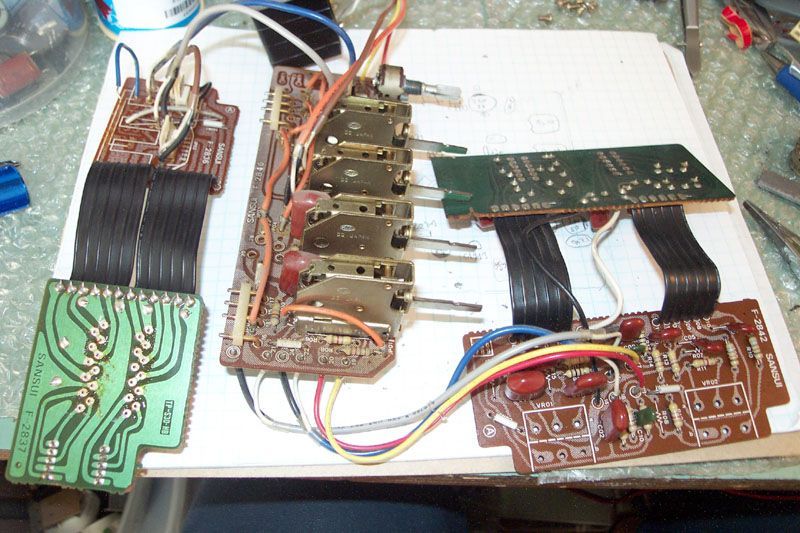

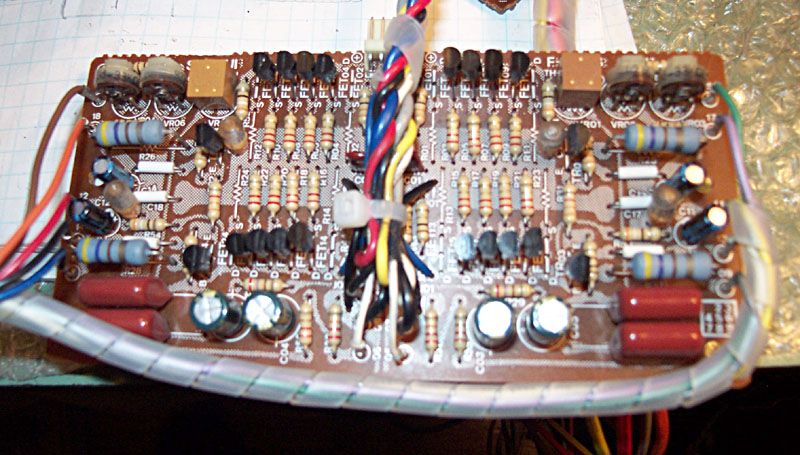

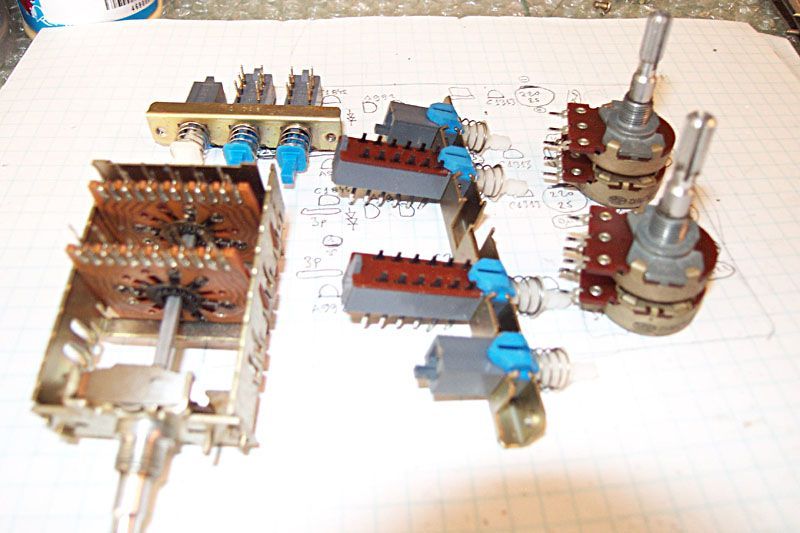

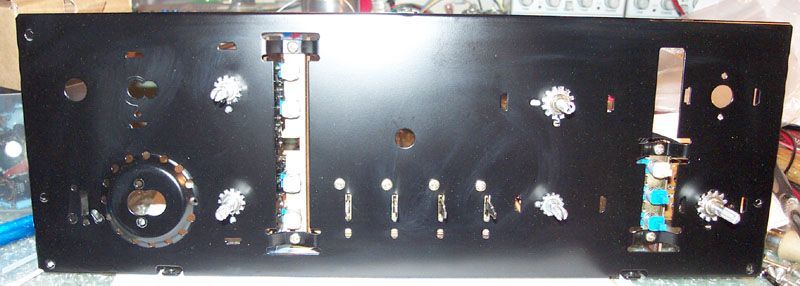

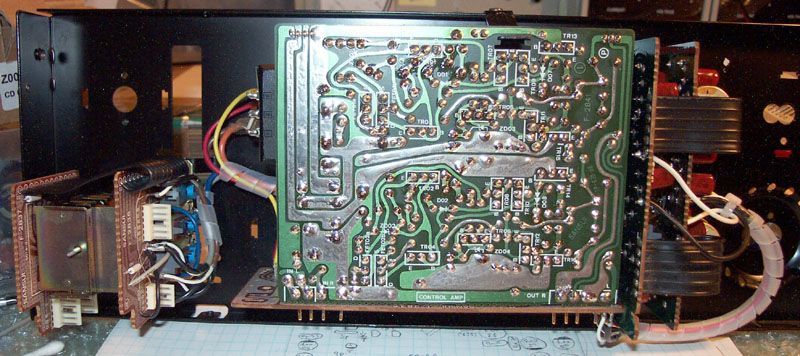

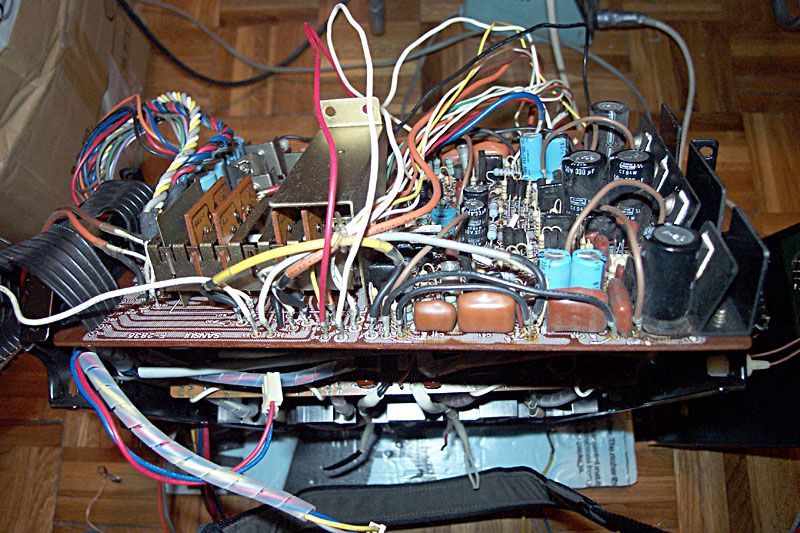

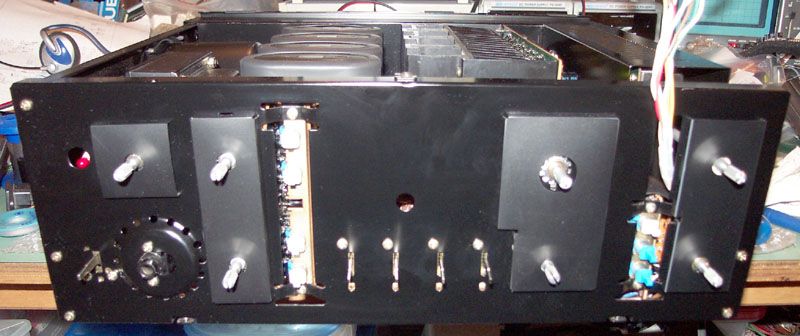

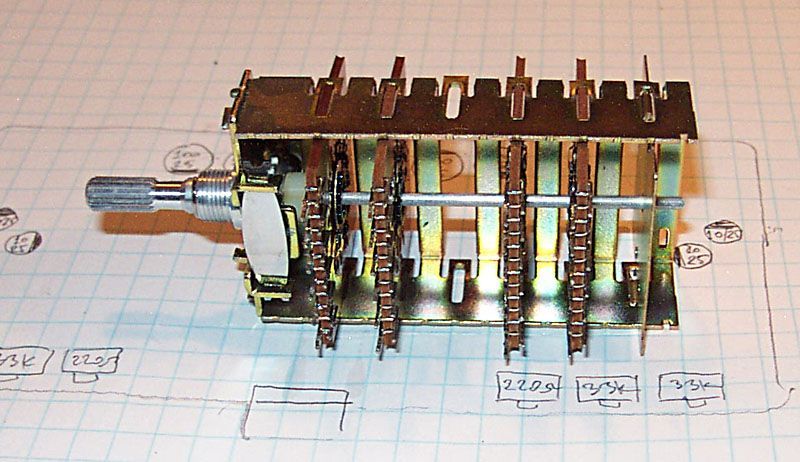

Napokon, evo svih elemenata nazad na shasiji. Ovdje se malo bolje vidi zasto su zice s selektor/riaa ploce orghaniziane tako kako jesu - rasterecen je relativno mali prolaz oko donjeg ruba shasije gdje idu sve zice sa zadnje ploce. Uz malo strpljenja i pazljivog mjerenja duljine spirala koje drze zice, dobije se ovo:
- AU919_144.jpg (99.96 KiB) Pogledano 9755 put/a.
- AU919_145.jpg (111.51 KiB) Pogledano 9755 put/a.

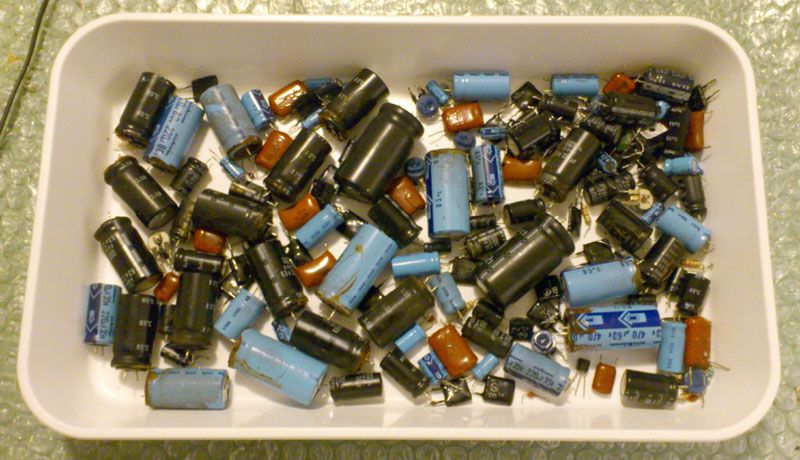

A sad jos i obavezna slika 'palih zrtava' - ne izgleda kao da ih ima puno, ali se medju velikim elektrolitima kriju sitni dijelovi poput bobica dioda, nesto otpora i svi crni 'black flag' kondenzatori. Inace, zamijenjeni su NPO keramikama s obzirom da su sve vrijednosti do maksimalno 33pF, ovo se vec pokazalo odlicnim u dva prethodna refresha + niti jedan nije u ulozi nekakvog miller kompenzatora gdje je kvaliteta i linearnost kondenzatora izuzetno bitna:
- AU919_146.jpg (74.34 KiB) Pogledano 9755 put/a.
