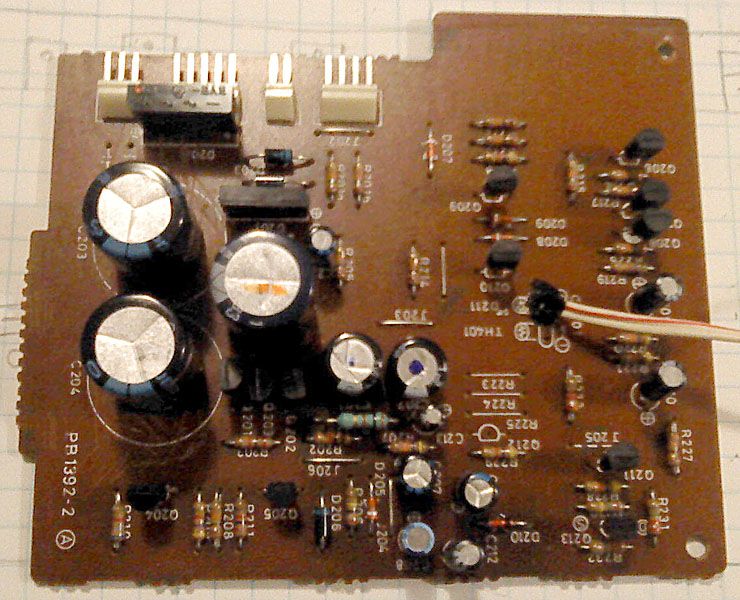

Nakon ispravljaca slijedi revizija phono stage-a. Radise o kompletno neovisnom sklopu koji na sebi sadrzi i i stabilizator napona, jednako tako ambiciozan kao i ostatak elektronike. Zauzima gotovo treinu plocice, i koristi trikove za koji neki misle da su novi, tipa referenca s FET strujnim izvorom i otporom, napajana iz stabiliziranog napajanja kojem je sama referenca. U svakoj grani napajanja ima vise tranzistora nego u nekim kompletnim izlaznim pojacalima!
Phono stage se sastoji od dva diskretna op-ampa s DC servom, cetverostrukim JFET-ima na ulazu i svom silom raznih kaskoda. Obavezne LED reference za strujen izvore nisi ni ovdje preskocili.

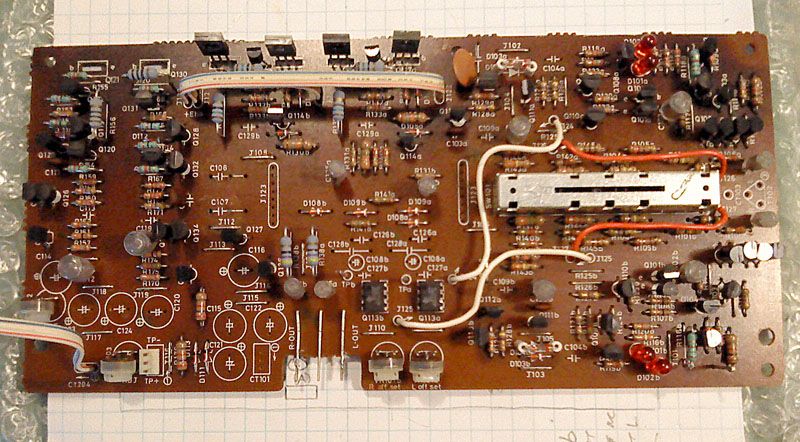

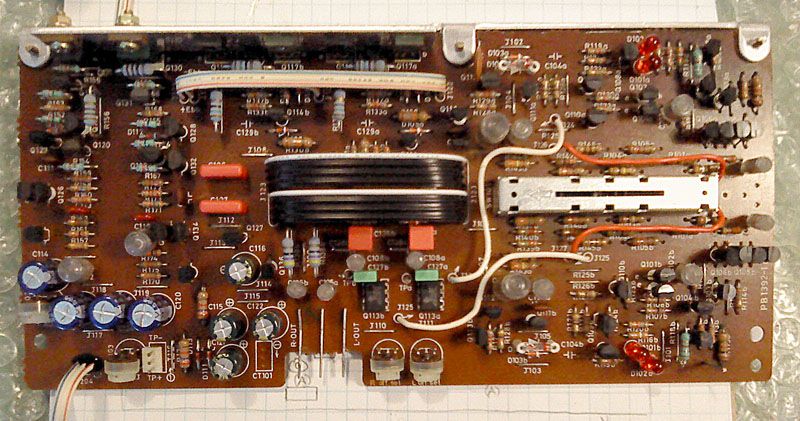

Na slici iznad je ploca pripremljena za nove dijelove. Zapravo slika jako malo govori o kolicini radnih sati koje je trebalo u loziti da bi se uopce doslo do ovog stadija. Pazljivi ce promatrac primijetiti potamnjelost ploce prema gornjem rubu, ovo je ujedno i gornja strana prema kojoj ide topli zrak. Na zalost Luxman je strucnjak za izvesti ovakve plocice, mislim da ne postoji ozbiljnije pojacalo naprvljeno kod njih na pertinaksu, a da bar neki dio ploce nije potamnio radi grijanja.
Prije nego sto je napravljena slika, ploca je ociscena, skinuti su svi dijelovi koje treba zamijeniti, zatim svi poluvodici. Na par mjesta su stirofleks kondovi bili osim pod uticajem topline, i pod uticajem sad vec notornog korozivnog ljepila, pa su i oni skinuti i ljepilo uklonjeno. Nakon toga su sva otvorena lemna mjesta ociscena, a ploca prespricana lotlack-om, i najprije je sve prelemljeno.
Ovdje je zgodno dati jednu napomenu o prelemljavanju - prelemiti plocicu NE znaci dodati tinolka na svako loemno mjesto!. S ove sam skinu za barem 2 metra tinol zice viska. Stari oksidirani tinol treba po mogucnosti maknuti, a nije ni zgorega komponente koje nisu kako treba umetnute u plocu umetnuti kako treba i poravnati, pa da sve i i zgeda nekako kad se vec radi. Osim toga, uredna ploca se bolje hladi jer lakse oko komponenti koje se griju struji zrak.
Iza toga slijedi testiranje svih poluvodica. Naime, prethodni majstor je napravio jednu gresku koja je potencijalno mogla biti fatalna - zaboravljena je izolacijska podloska izmedju kolektora izlaznih tranzistora i hladila, sto bi moglo u odredjenim slucajevima dovesti do napajanja phono stage-a punim nereguliranim naponom, znacajno vise od nominalnog napona napajanja. Tu se odmah i iskoristila prilika da se svi poluvodici temeljito ociste, te zaleme nazad kako treba, a ne svaki na svoju stranu kao u originalu. Rezultat je slika gore, od skidanja ploce iz sasije do tog stanja trebalo je gotovo 4 sata posla.
Nakon svih tih preliminarnih poslova slijedi lemljenje ostalih dijelova. Elektroliti su Elna i Yageo, na zalost od 4 10nF stirofleksaprezivjela su 3, jednog je ipak napalo ljepilo. Srecom, dva su na izlazima regulatora napona (sto bi trebalo prilicno jasno docarati koje su bile ambicije konstruktora!), srecom na plocu su predvidjeli mjesto za drugaciji tip, tako da su tu legle WIMA folije. Slicna prica s bipolarnim elektrolitom u DC-servu, sve je zamijenjeno folijama WIMA i ERO. Svi stirofleksi su prelemljeni kako treba i provjereni, s obzirom da ih je dosta bilo nagnutih i s posavijanim izvodima. Kratkospojnik od 8-zilnog flat kabela se na pola raspao pa je stavljen novi, kratkospojnici su jos u prethodnom koraku urednije savinuti, potenciometri oprani i sredjeni kontakt spray-em.

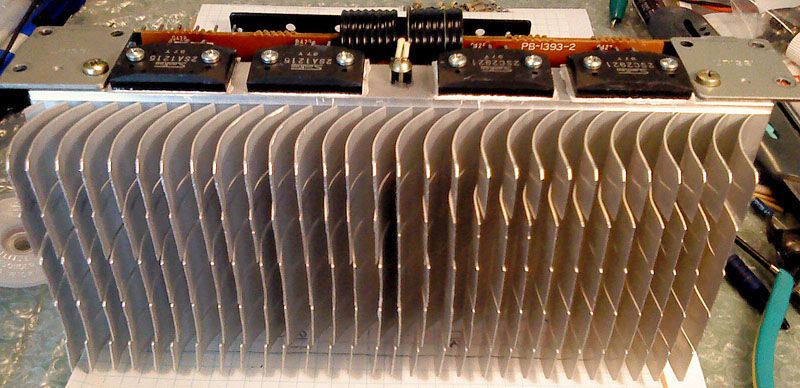

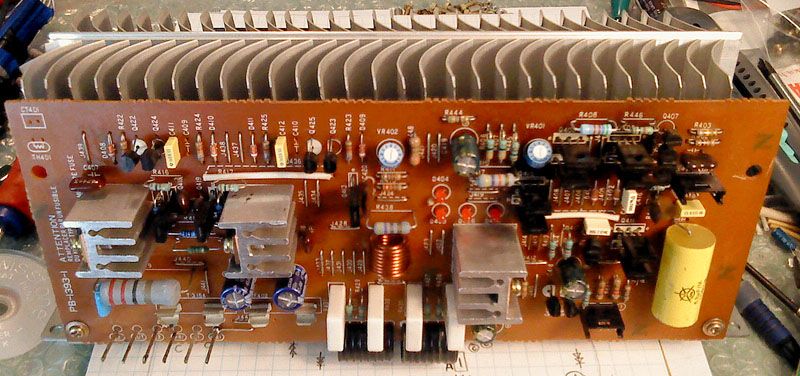

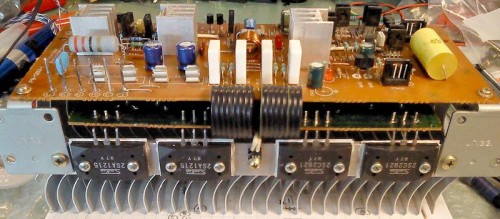

Na kraju slijede izlazni tranzistori regulatora i nove silikonske podloske.

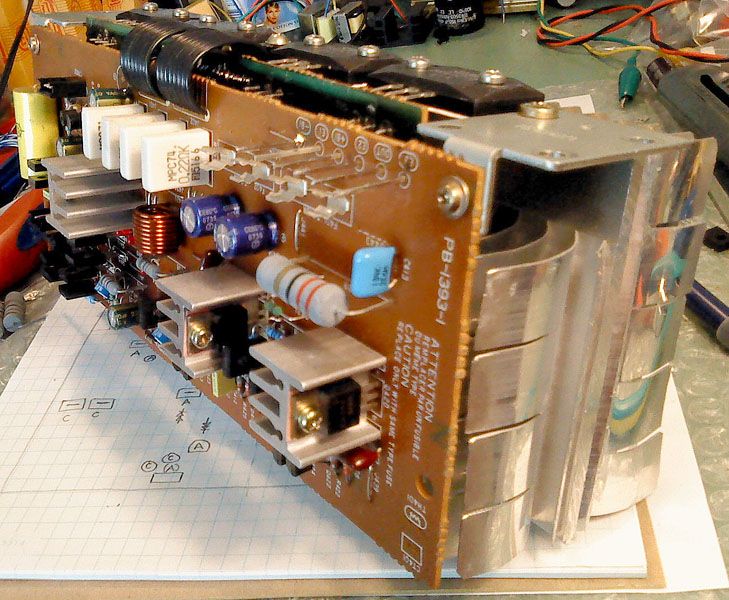

Nakon ovog koraka je sve spremno za testiranje i ugradnju. Za pocetak, na stolu jespojeno napajanje iz univerzalnog ispravljaca, s strujnim limiterom. Pojacalo samo trosi oko 10W, s obzirom da su za razliku od integriranih OP-ampova struje po stupnjevima reda desetak mA, a izlaz je bez problema sposoban tjerati slusalice! Podesen je napopn napajanja i offset, prema service manualu - finalno ce podesavanje offseta ipak trebati obaviti nakon ugradnje, s obzirom da temperaturna stabilnost ovisi o konstantnoj temperaturi, koja se postize tek s zastitnim oklopom.

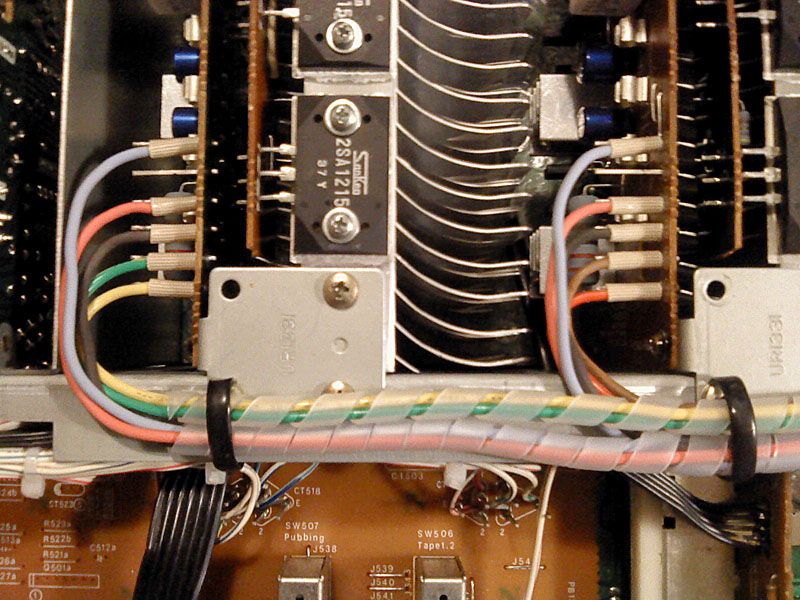

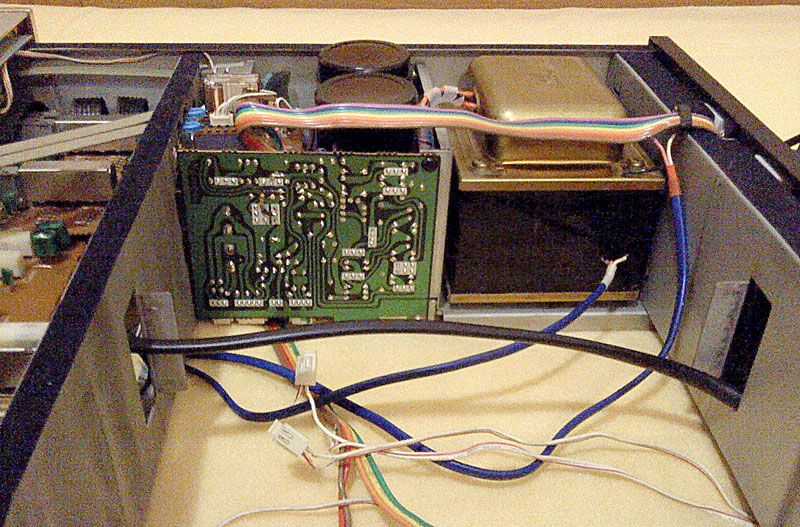

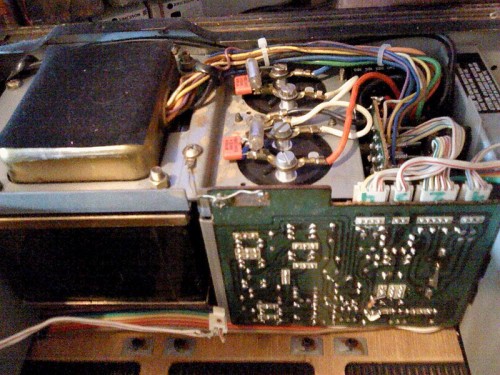

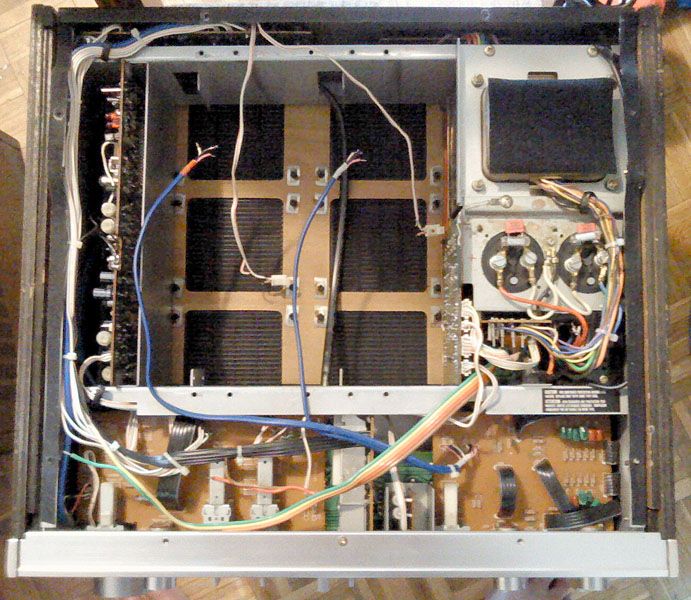

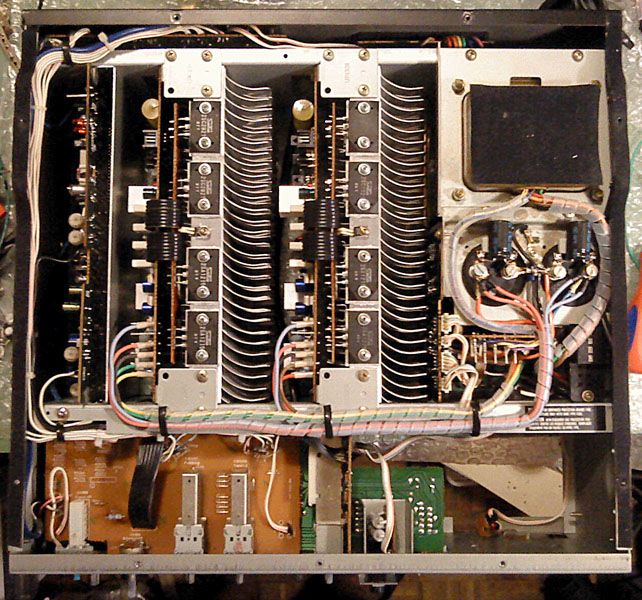

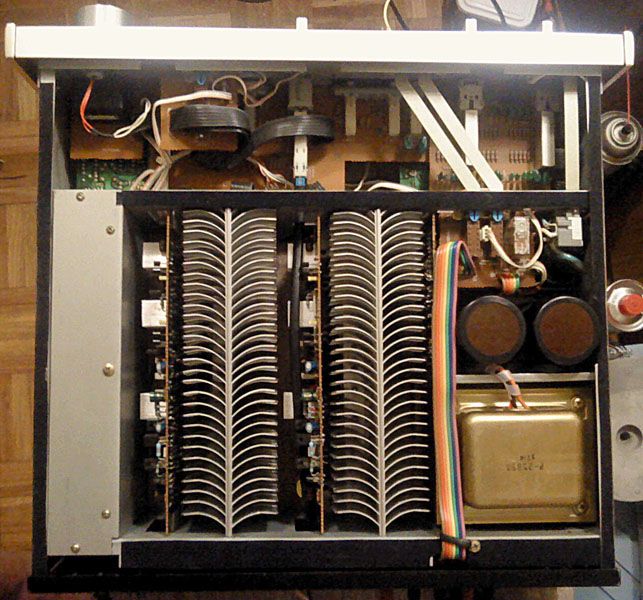

Na kraju, eto ga ugradjenog na svoje mjesto:

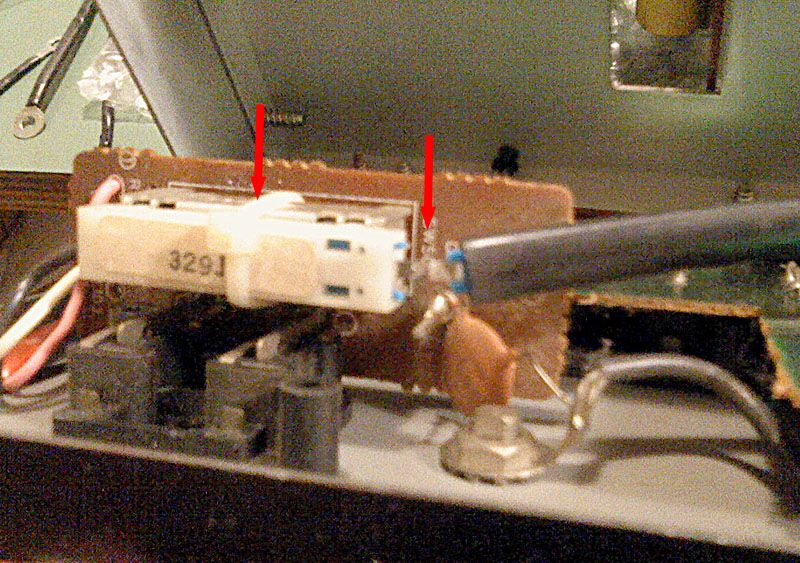

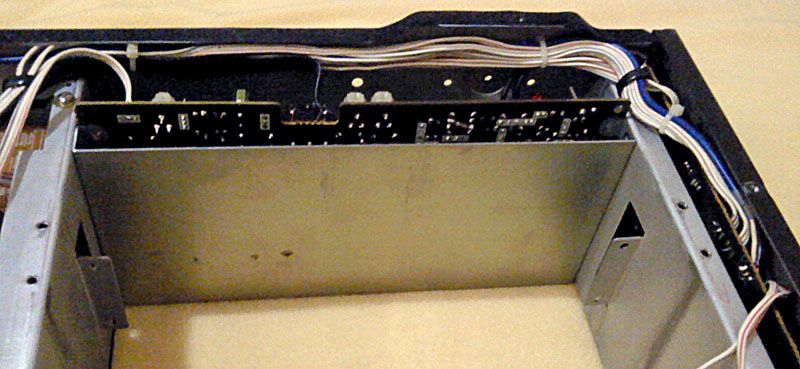

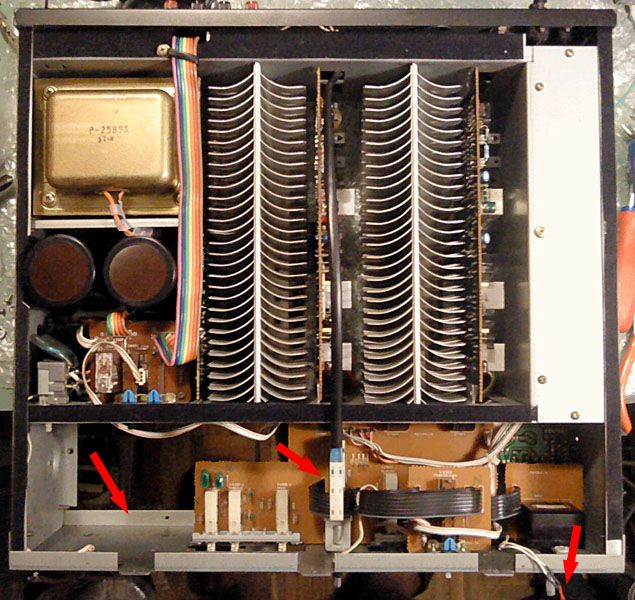

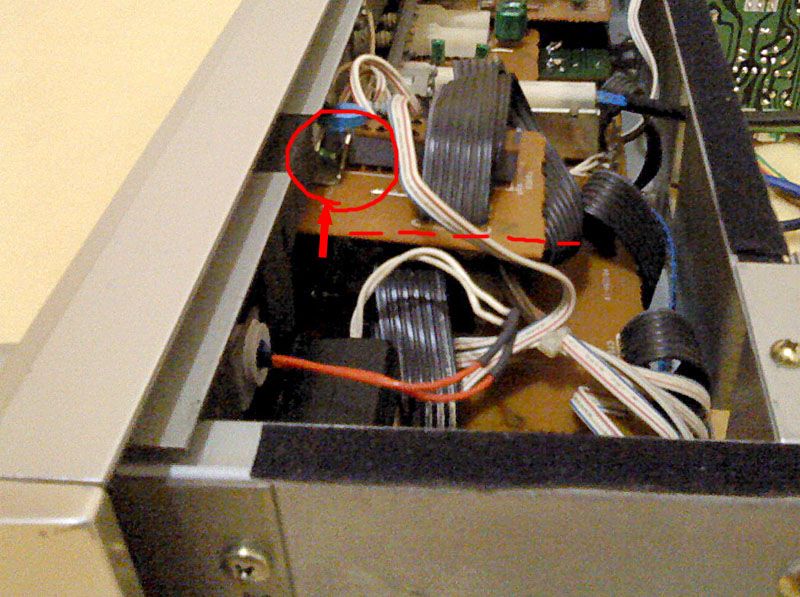

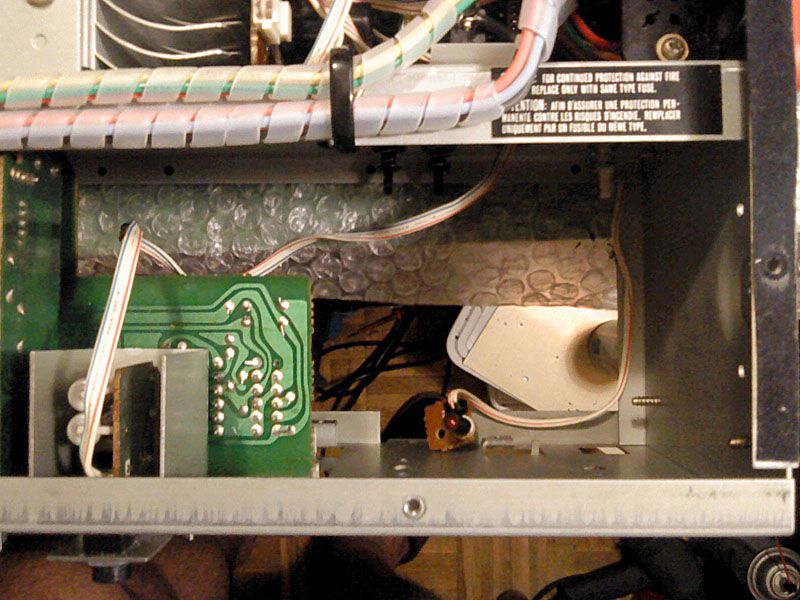

Kao sto to cesto biva s bilo kakvim refresh-em, posao otkriva nove probleme koje treba rijesiti. Za pocetak, nesto je sumnjivo s ovim Phono Direct prekidacem i njegovom plocicom - crtkana linija pokazuje kako bi to trebalo stajati. malo bolji pogled na stvar pokazuje (crveno zaokruzeno) gdje je problem - netko je uspio savinuti nosac prekidaca. Sam prekidac je cini se u redu, no tek ce rastavljanje pokazati pravu situaciju. Ono dolazi na red nakon testa i ugradnje izlaznih modula.

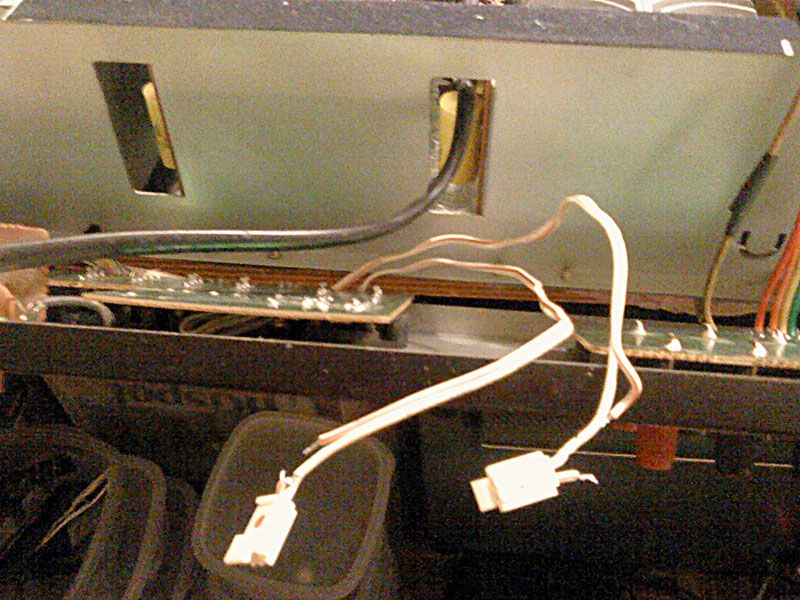

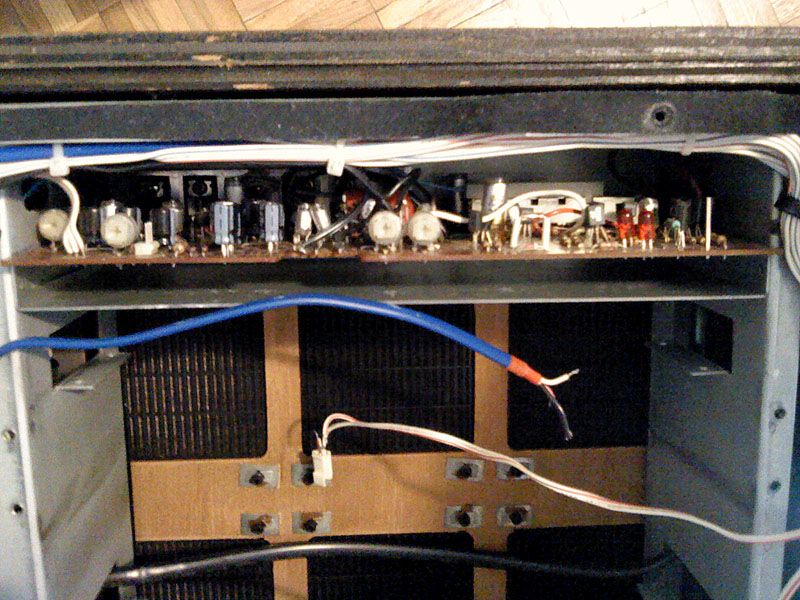

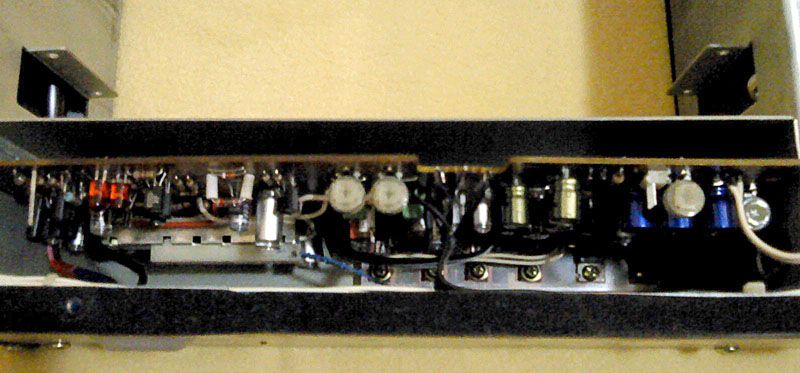

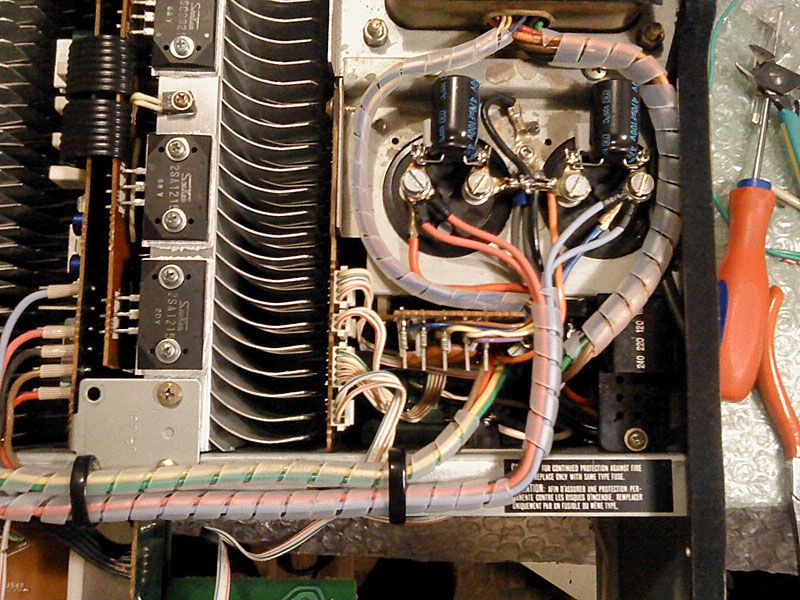

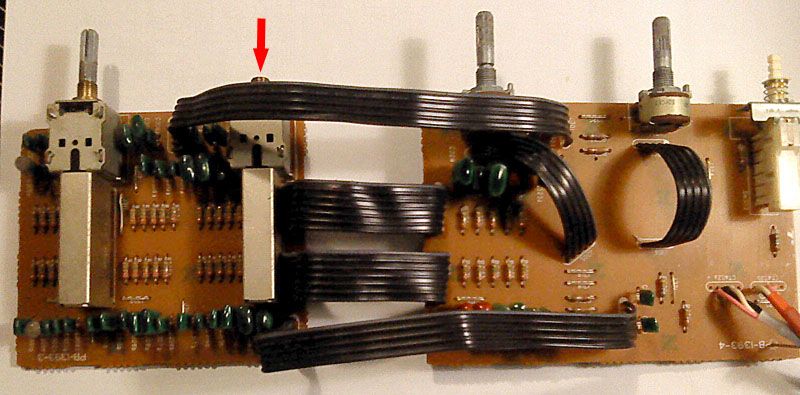

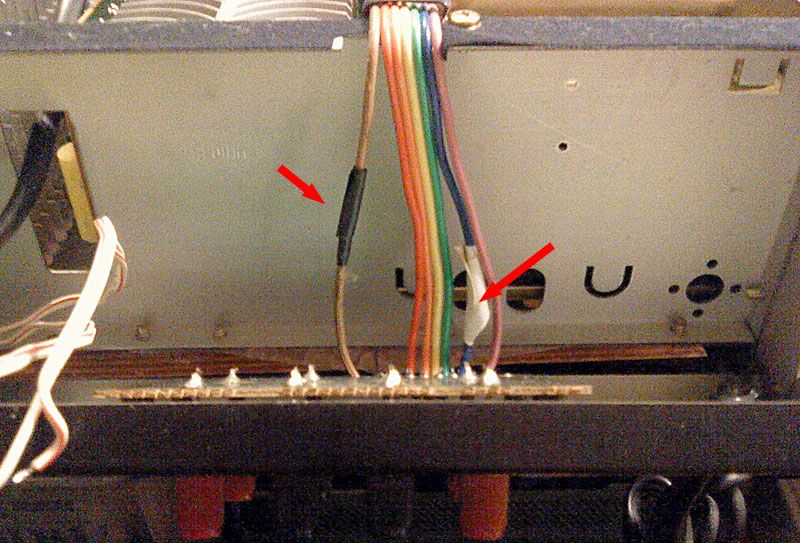

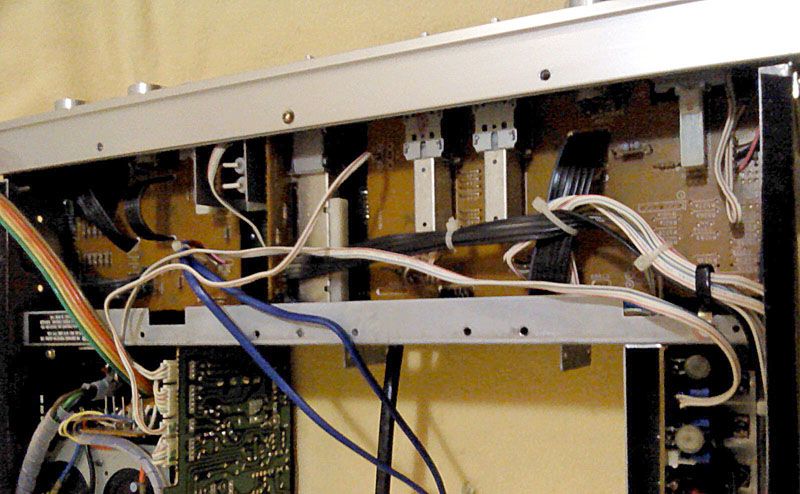

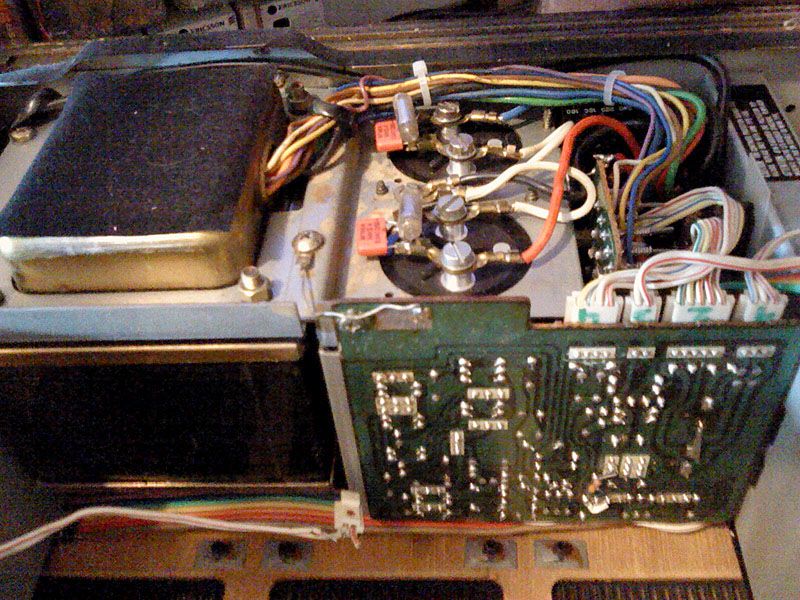

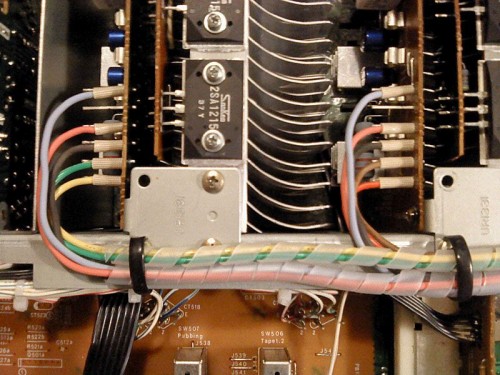

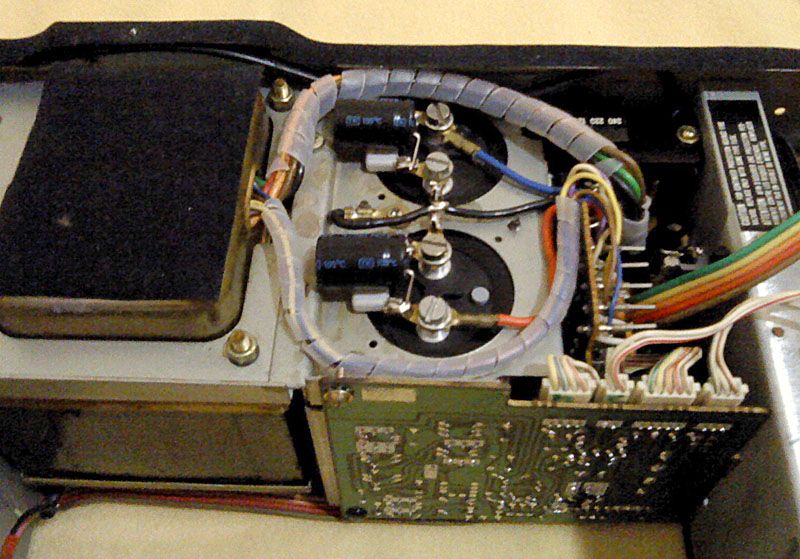

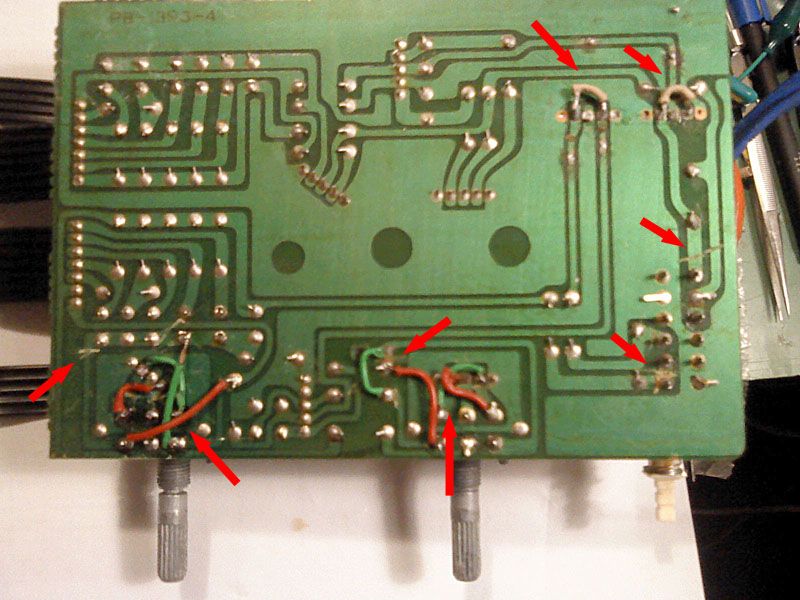

Ovaj brlog zica ne izgleda tako lose ali imam osjecaj da to bas nije tako bilo u roiginalu. To ce trebati rastaviti, pregledati i srediti. Boja tekucine koja ide s plocica prilikom ciscenja, ionako ukazuje na potrebu da se operu sve plocice, tako da ce i ove biti skidane i prane...

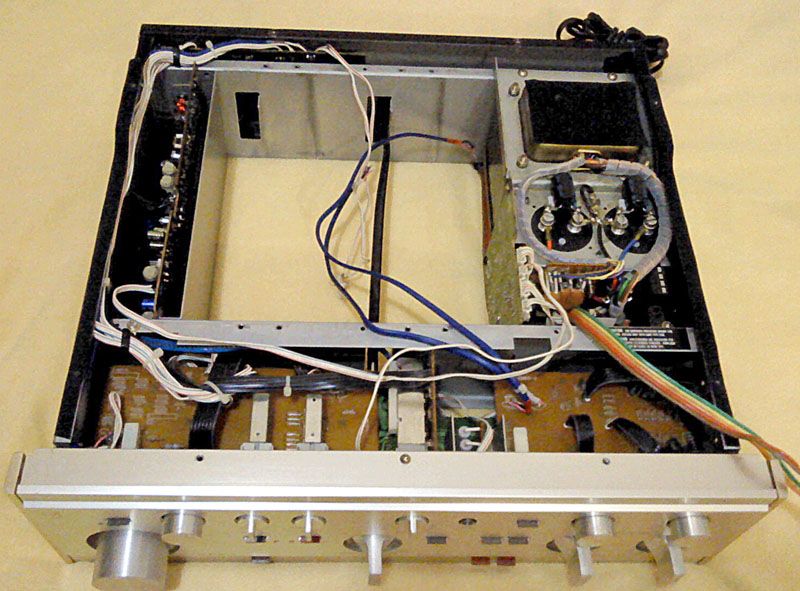

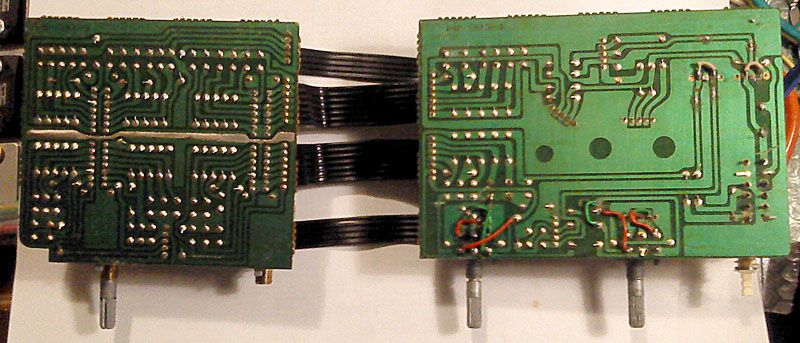

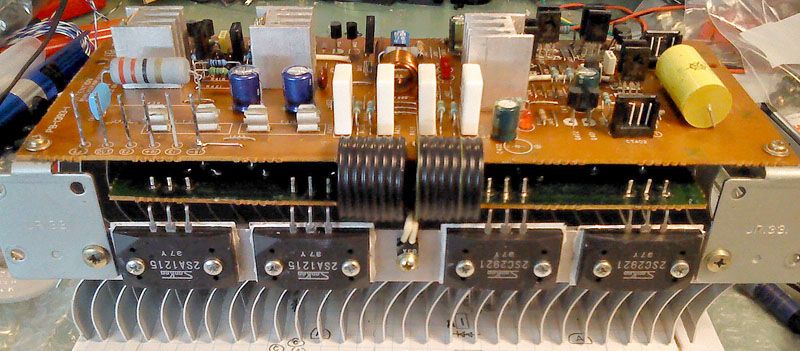

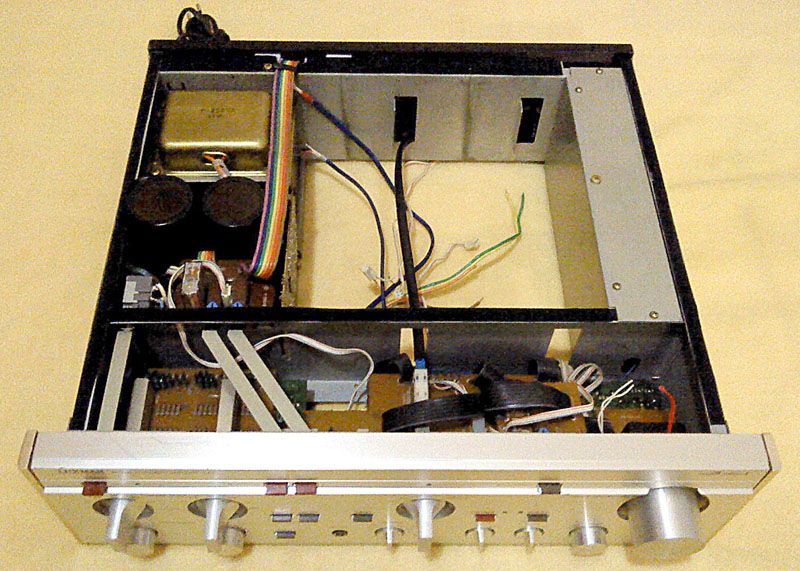

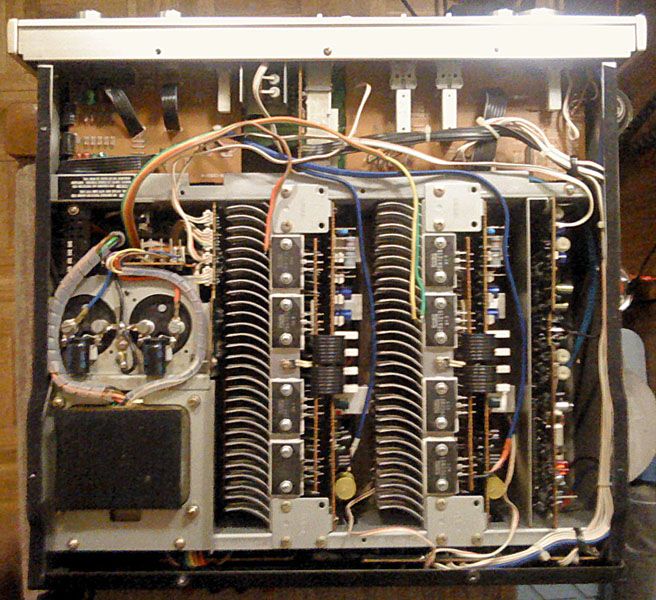

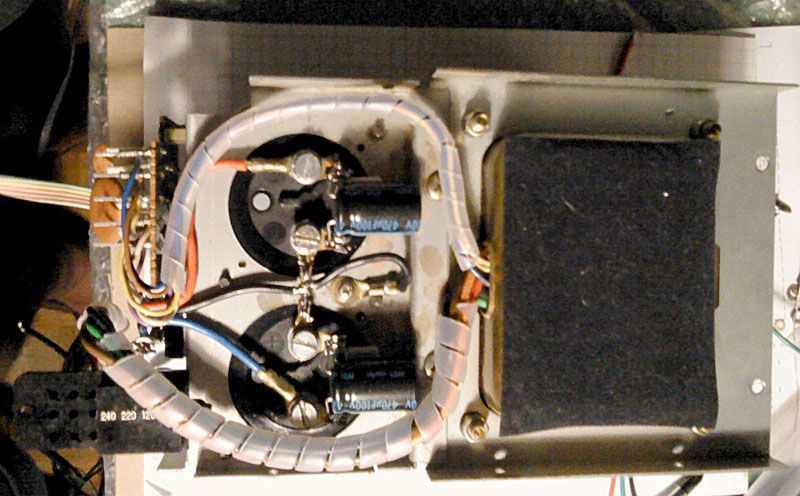

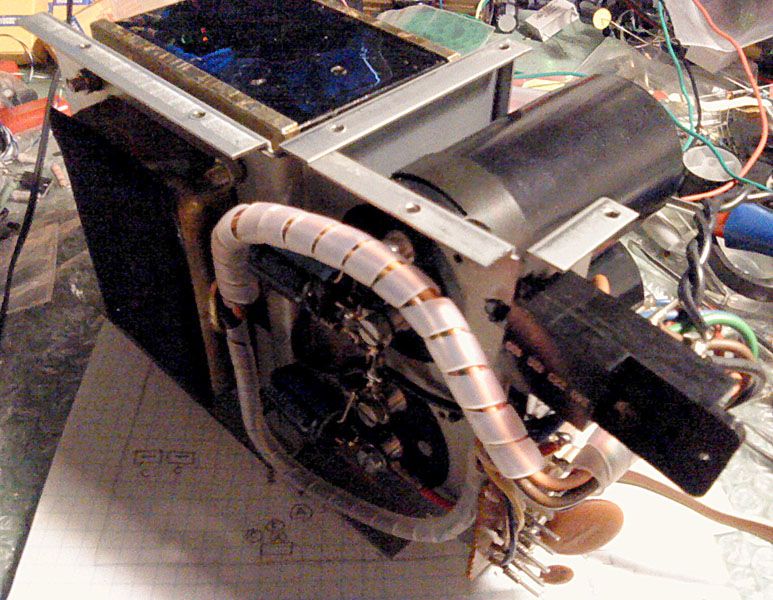

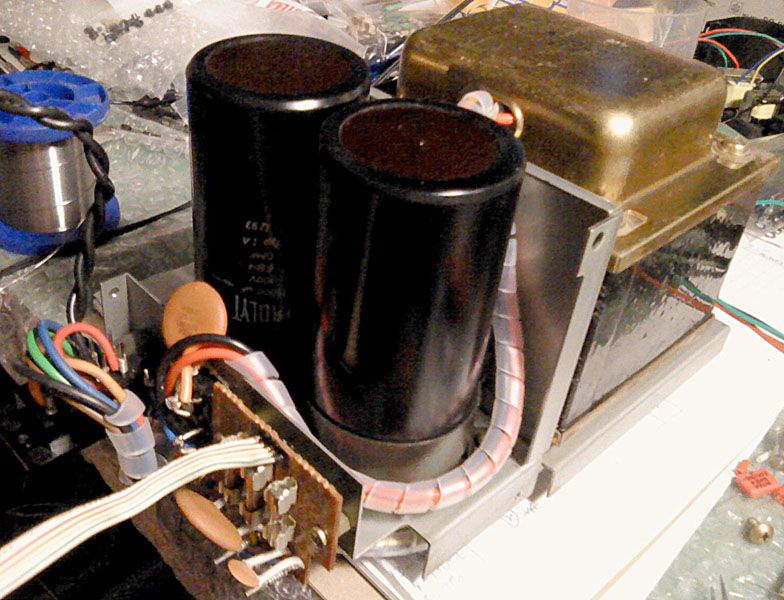

Na kraju, aktualno stanje: cekaju se izlazni moduli, njihovo ozicenje, ciscenje plocica iza prednje ploce, i iza zadnje ploce, te jos pokoja sitnica koja ce se sigurno naci u toku tog posla...
