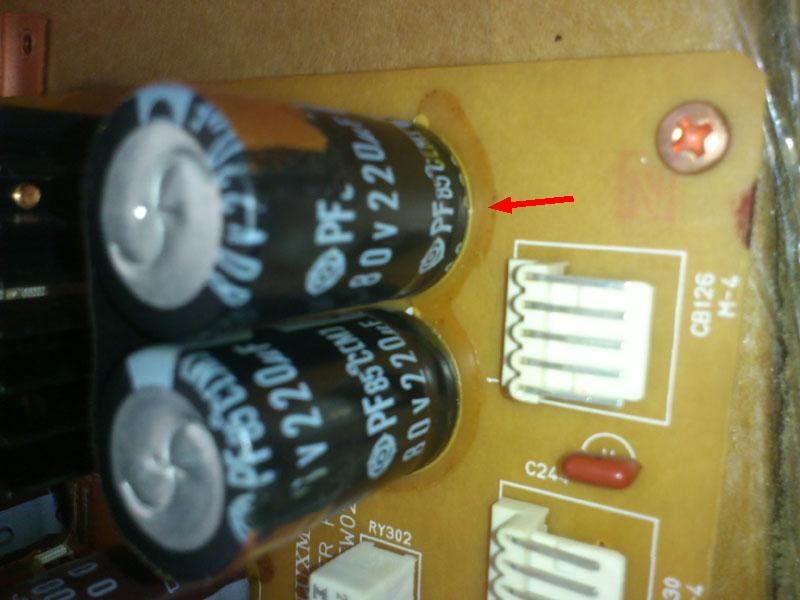

Na prethodnoj slici pazljivi ce uoziti MLPP folijski kondenzator u paralelu s dva najmanja elektrolita. Na zalost, ovdje nije bil oopcije bipolarca radi potrebnog napona (sto je zaista steta, jedan MUSE bi tu super legao), no zato ide kvalitetni folijski kond u paralelu. Isto tako je zanimljivo da nema niti jednog folijskog kondenzatora u paralelu s elektrolitima napajanja unatoc izuzetno dugim zicama od ispravljaca do driver dijela, a jos gore sto se tice ulaznih sekcija. Opet, proucavanje slika na netu je pokazalo da je tu bilo promjena u X i Z verzijama koje su dosle kasnije, pa kad smo vec tu... dva kvarteta Rifa-Evox folijskih kondova i problem rijesen.

- L570_driver_08.jpg (85.81 KiB) Pogledano 6646 put/a.

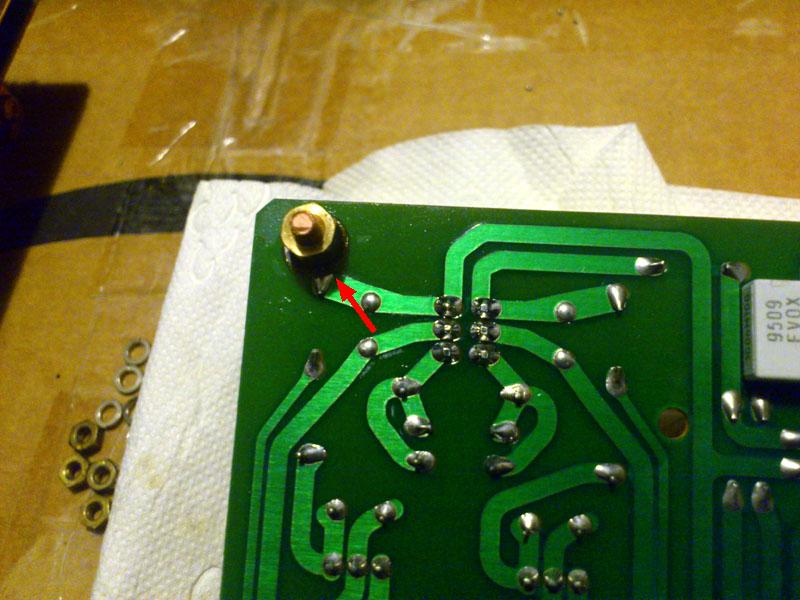

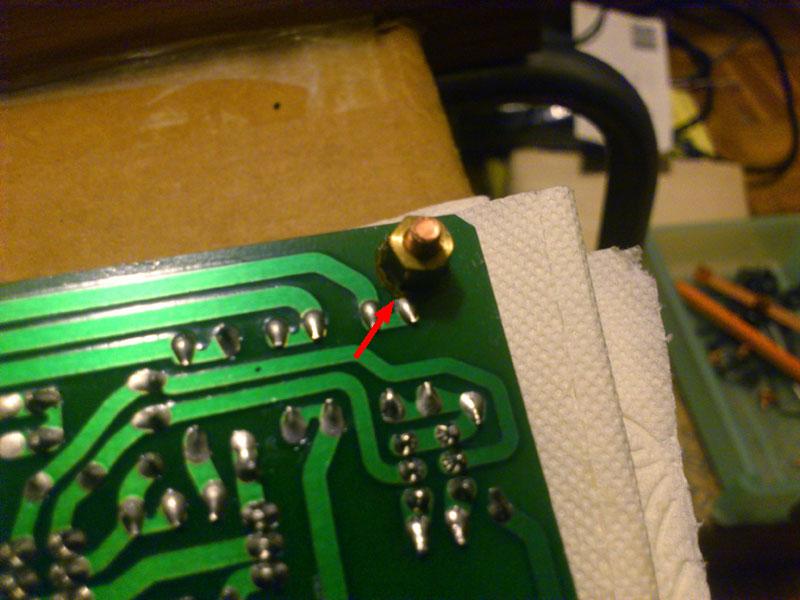

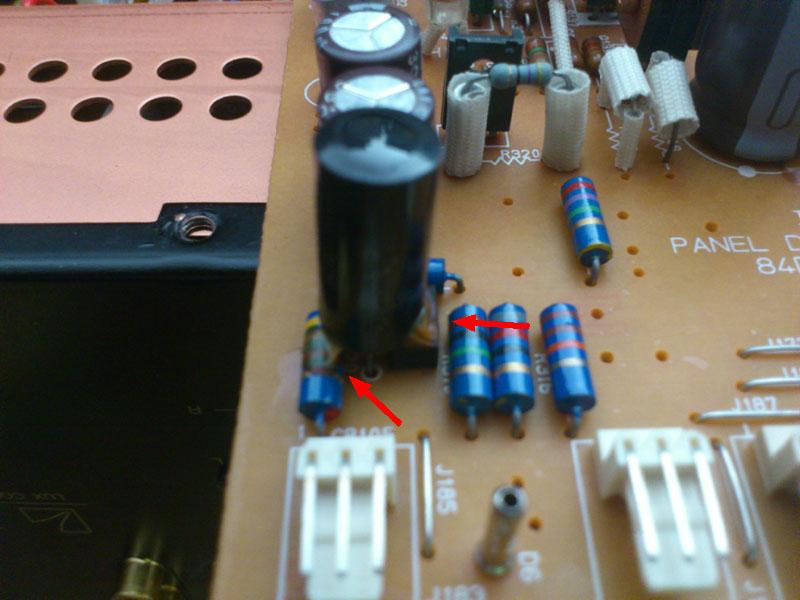

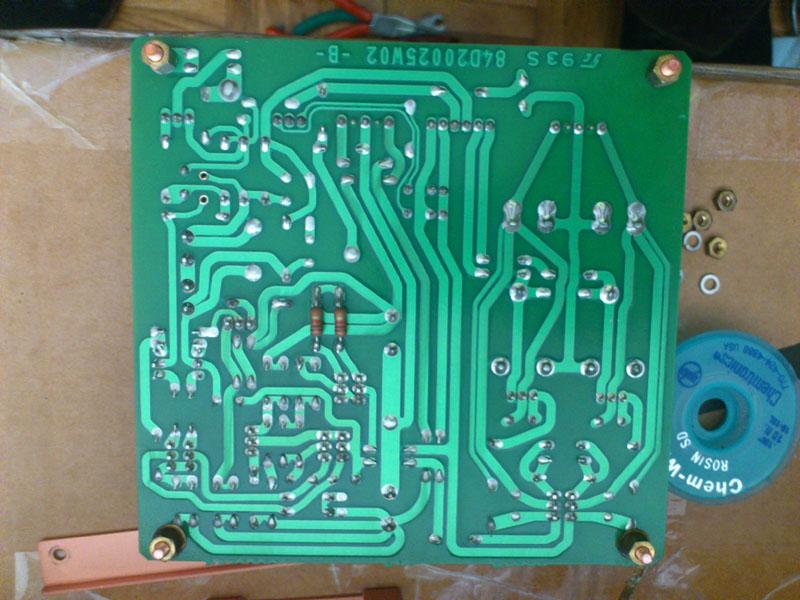

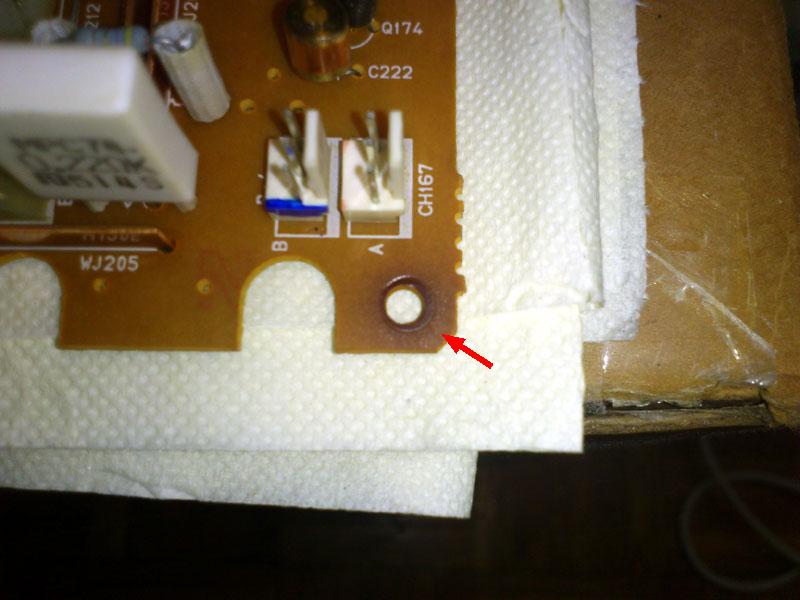

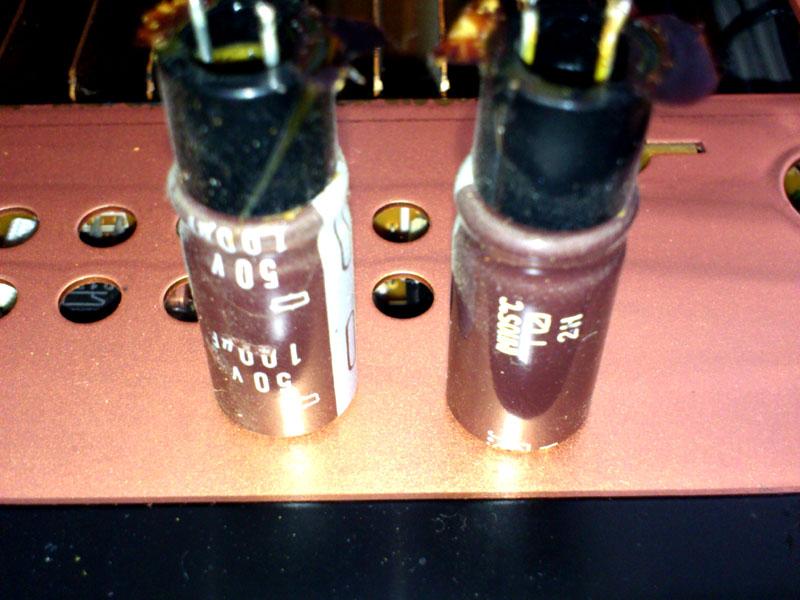

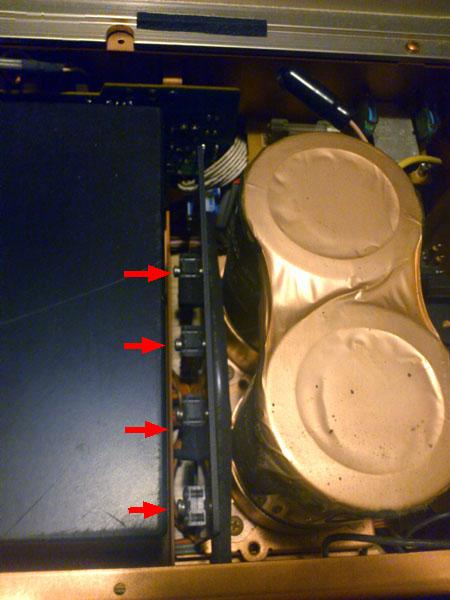

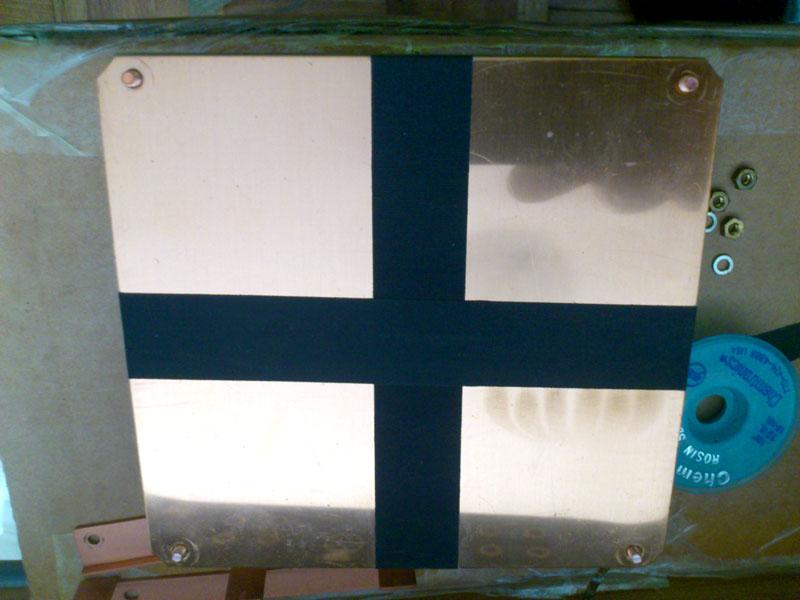

Na slijedece dvije slike se jasno vidi da i najboljima moze 'pobjec' potencijalno ozbiljna greska. Bez ovih na prvi pogled nevidljivih izolatora, nastao b ikratak spoj izmedju mase, jednog napajanja i jedne grane driver stupnja, sto bi bilo bez sumnje fatalno.

- L570_driver_09.jpg (66.43 KiB) Pogledano 6646 put/a.

- L570_driver_10.jpg (57.98 KiB) Pogledano 6646 put/a.

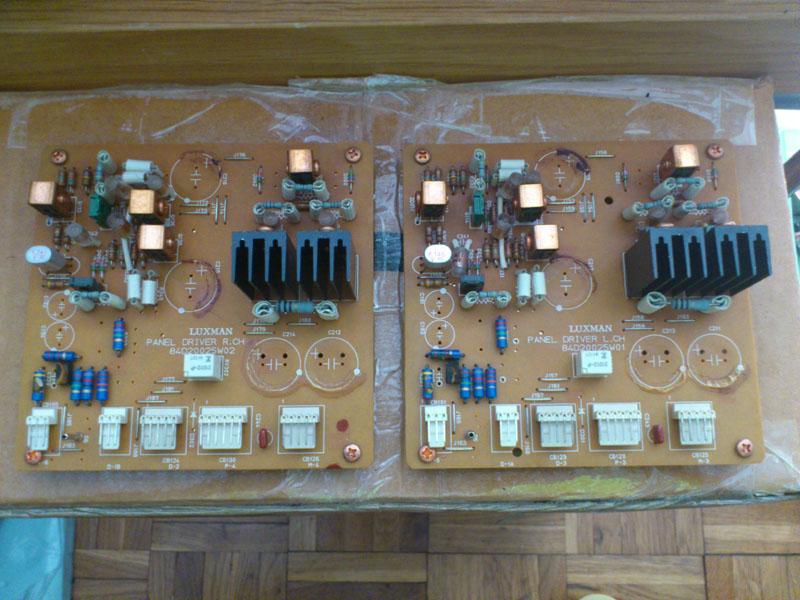

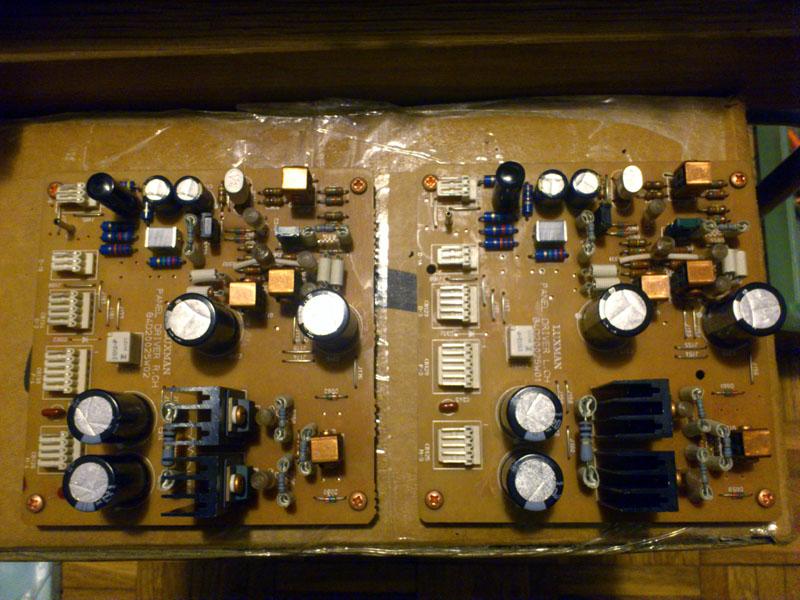

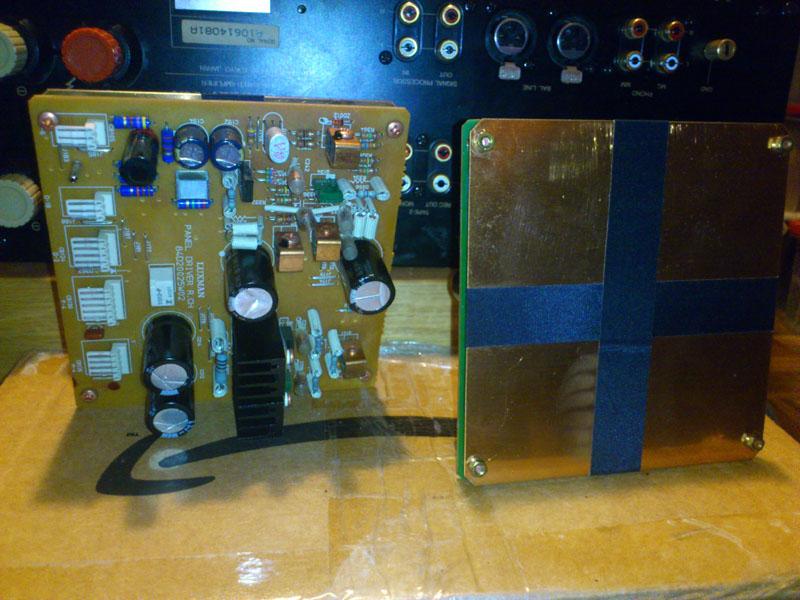

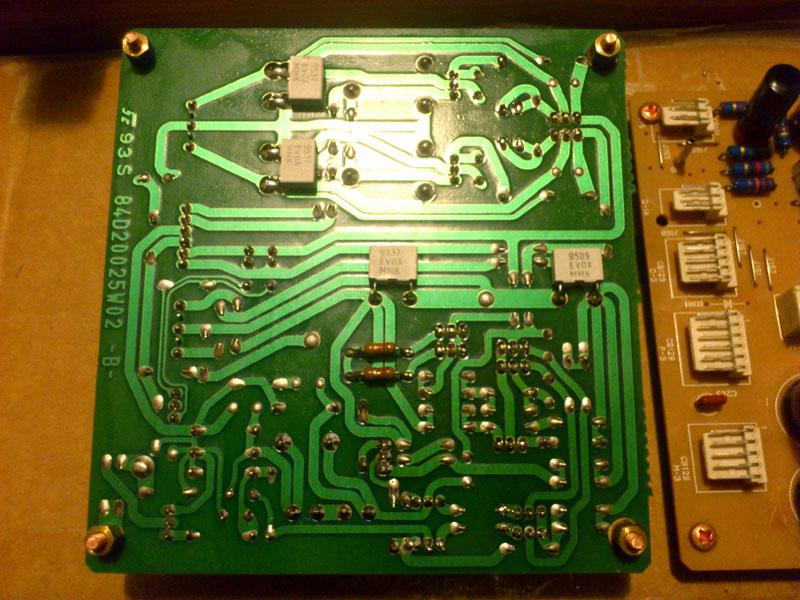

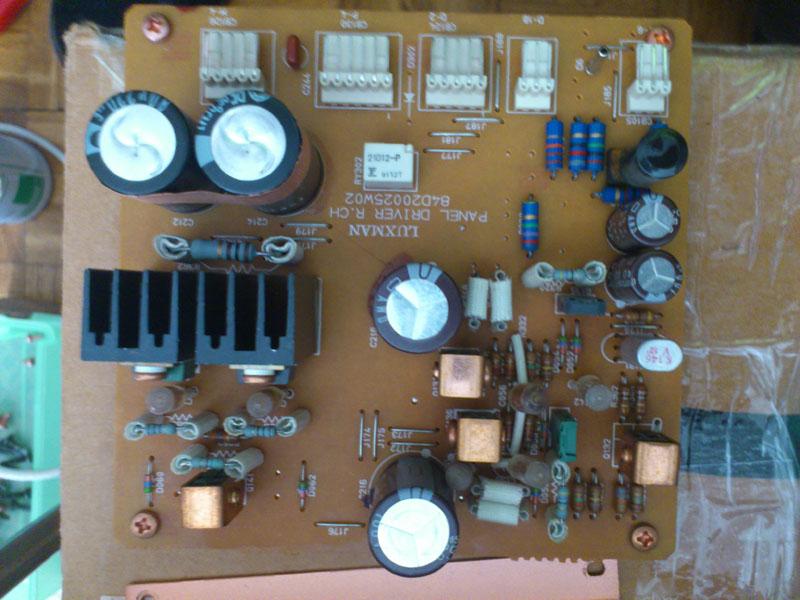

Evo i 'manekenske' slike prije ugradnje. Na lijevom modulu se vidi jedan detalj koji je ocekivan, ali nije ocigledan - zalakirani vijci koji drze termicke mostove za parove tranzistora u ulaznim stupnjevima. Naime, pokazalo se da je termicko cikliranje odvilo vijak, jer nema elasticne podloske, sto je klasicna boljka u ovakvim slucajevima. Medjutim, nema ni mjesta za nju ako se zele zadrzati isti vijci, radi toga se umjesto mehanici, pribjeglo kemiji. Kao sto to uvijek biva, vrag je u detaljima... strah me i misliti sto bi bilo da se jedan od vijaka kompletno odvije, a uredjaj treba prenjeti... pa vijak 'nekamo' ispadne...

- L570_driver_11.jpg (70.09 KiB) Pogledano 6646 put/a.

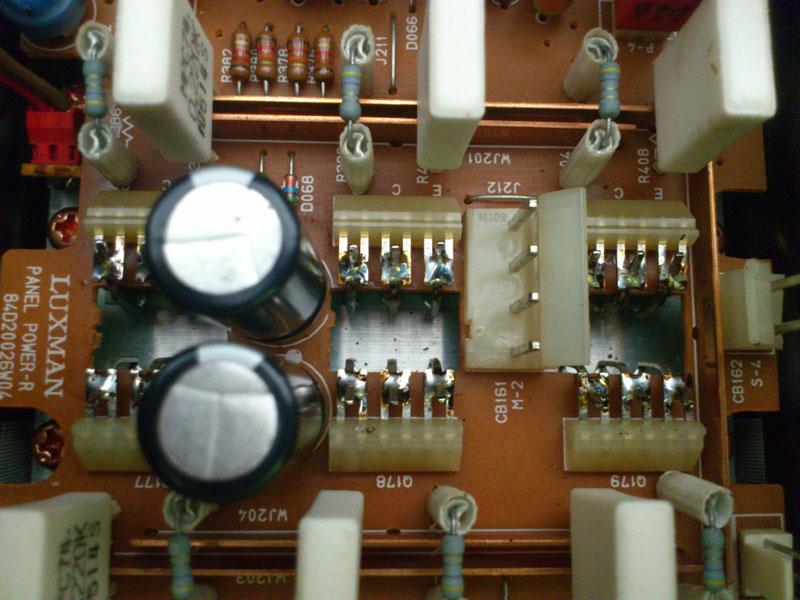

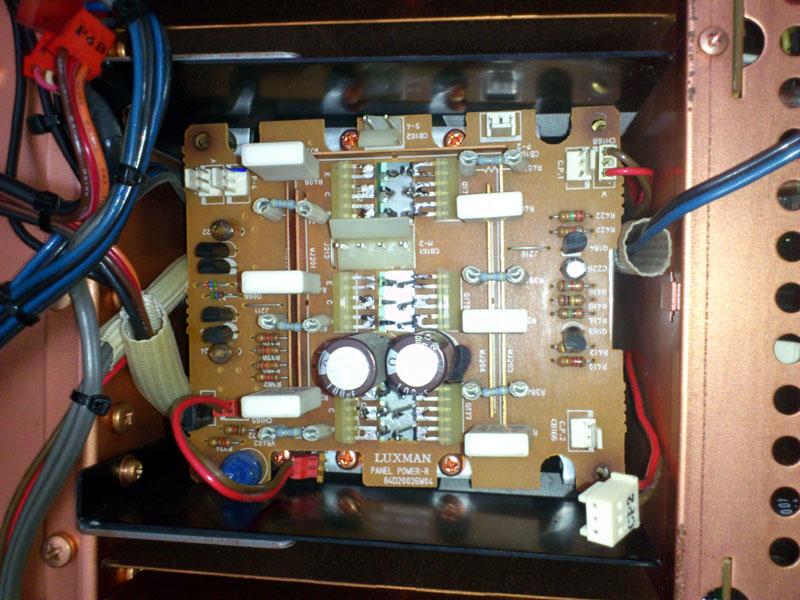

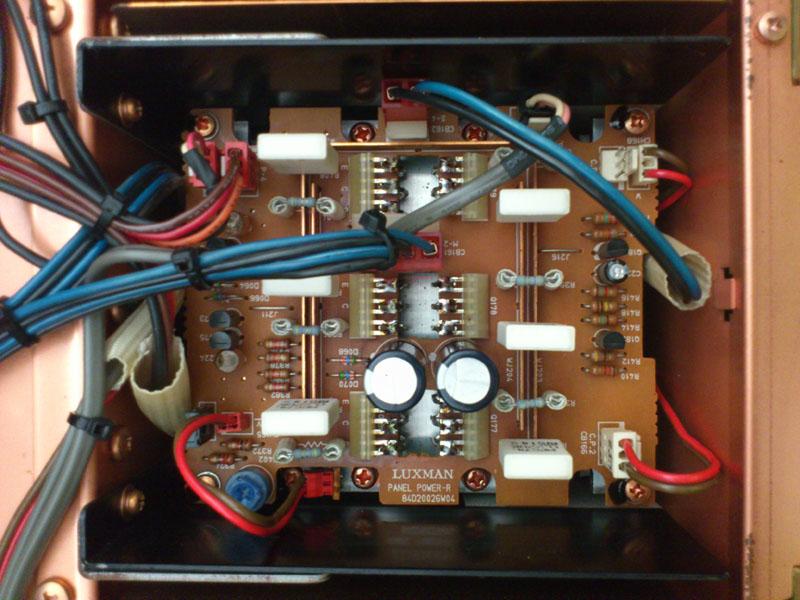

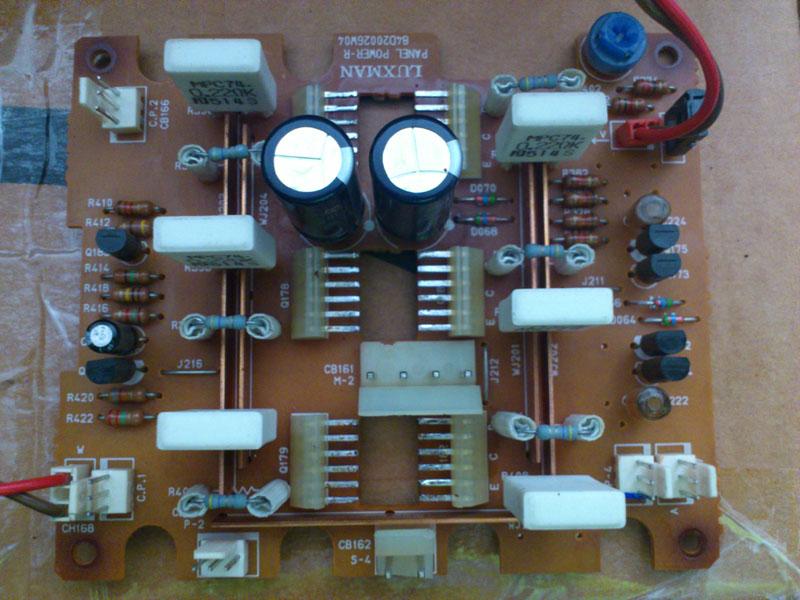

S obzirom da je cijelo pojacalo sad preokrenuto na ledja, slijedi revizija drugog izlaznog modula - desni kanal. Ovo ujedno daje priliku da se malo pojasne neki detalji procedure. Na slici je izlani modul odvojen od 'bruce ploce' s tranzistorima, sto se postize odlemljivanjem svih 6 tranzistora i odvijanjem 4 vijka. Iako je modul isti kao lijevi kanal s gornje strane, mali je paradoks zasto ploce nisu postabljene okomito (a mogle su bez problema biti), s obzirom da ovaj polozaj gotovo kompletno sprecava cirkulaciju zraka. U slucaju gornje ploce, vruca ploca grije stampu od ispod, no ima slobodan prolaz zraka prema gore. U slucaju donje ploce situacija je nesto nzgodnija jer iako bruca ploca ne grije toliko stampu, sve skupa se nalazi na vrhu 'pecine' ogradjene s 4 strane, radi cega se topli zrak zadrzava oko komponenti. Radi toga postoje neke razlike u problemima uocenim na plocama.

- L570_powerout_00.jpg (81.17 KiB) Pogledano 6643 put/a.

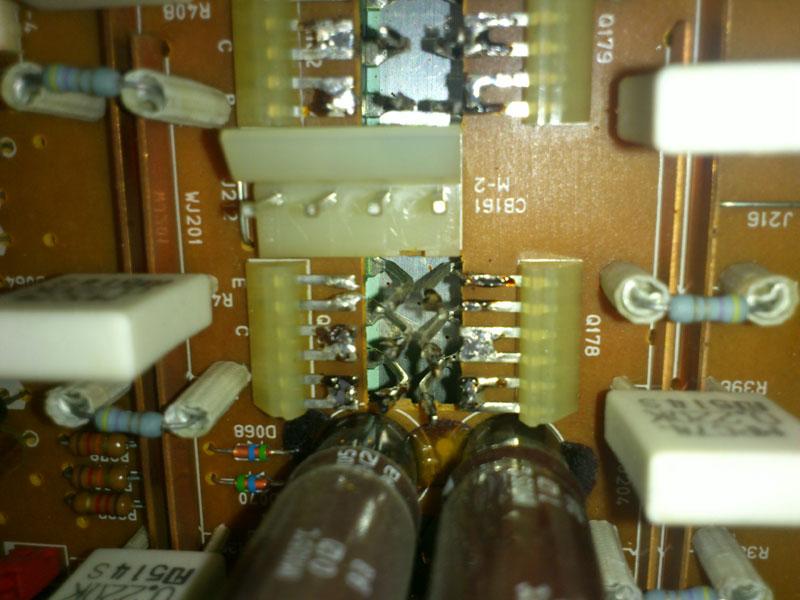

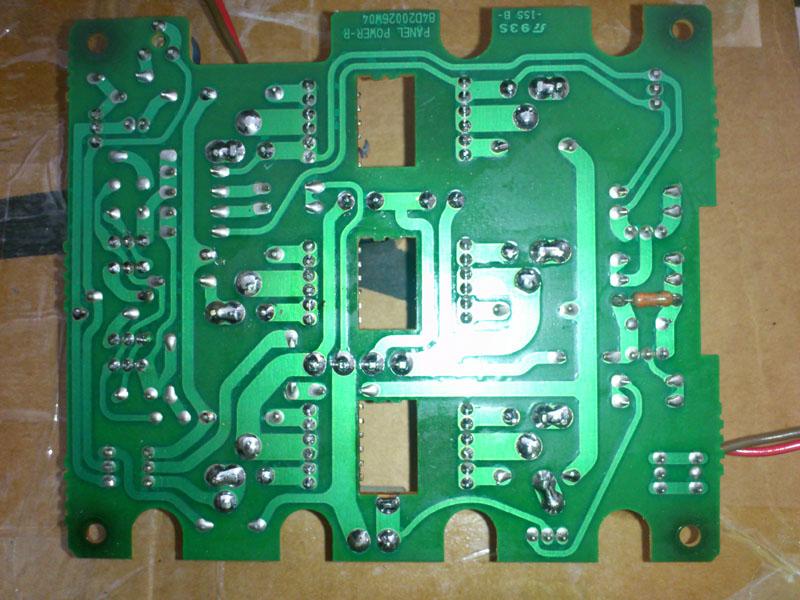

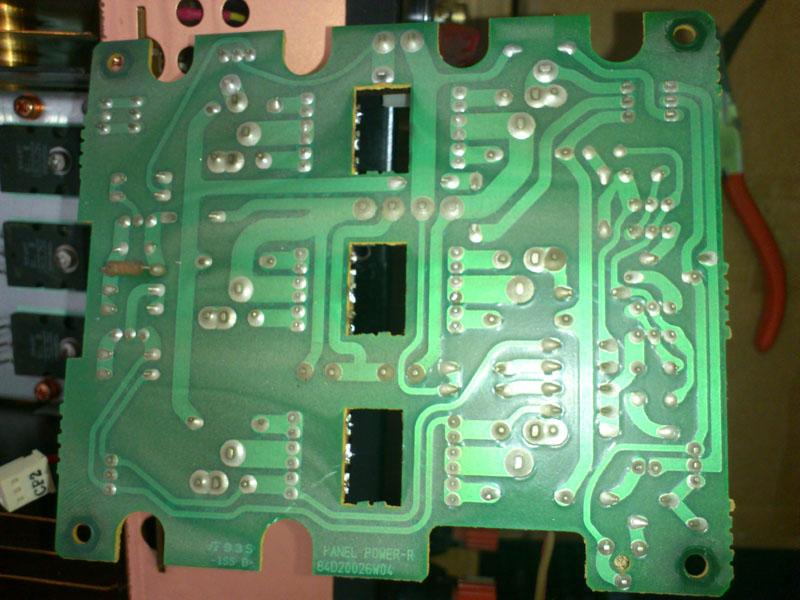

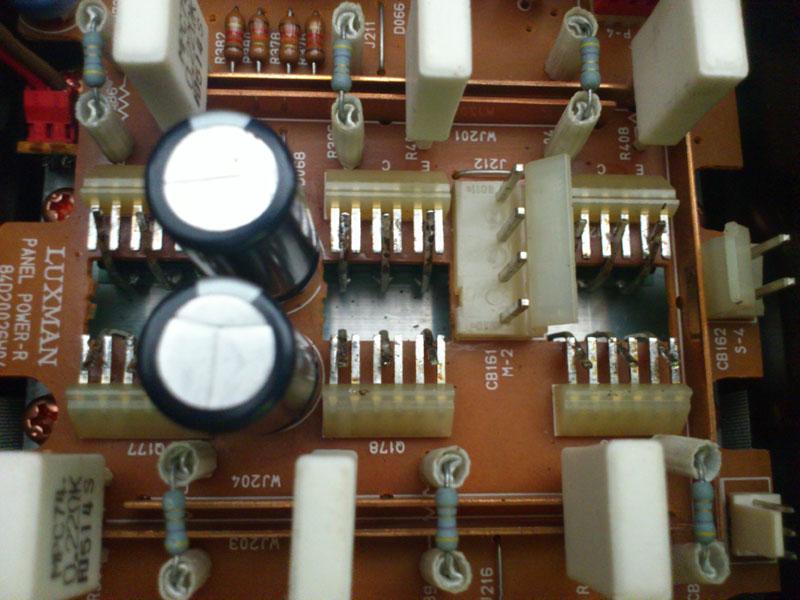

Nozice tranzistora se odleme i lemilom se moraju saviti prema centru proreza. Koristenje pumpice je izuzetno nepreporucljivo, ostaci tinola bi mogli zavrsiti tko zna gdje. Zato pazljivo s lemilicom, a ciscenje slijedi kasnije.

- L570_powerout_01.jpg (60.45 KiB) Pogledano 6643 put/a.

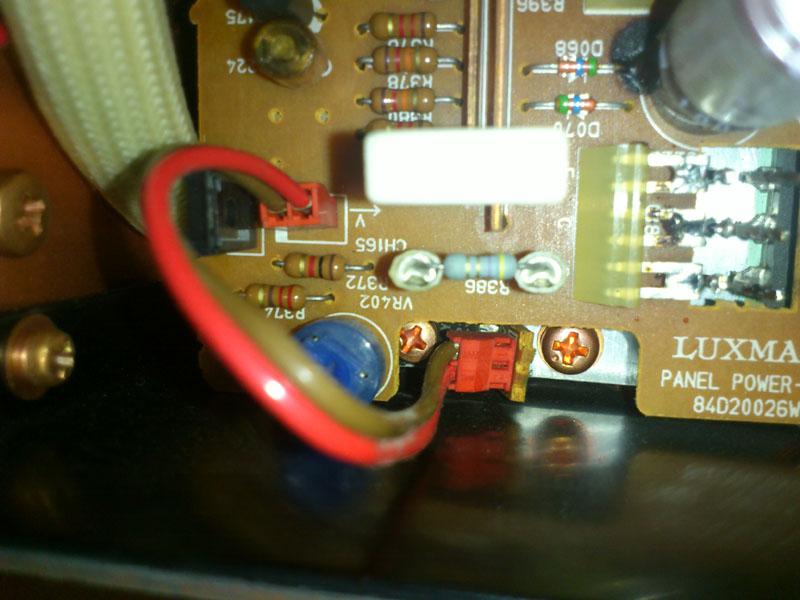

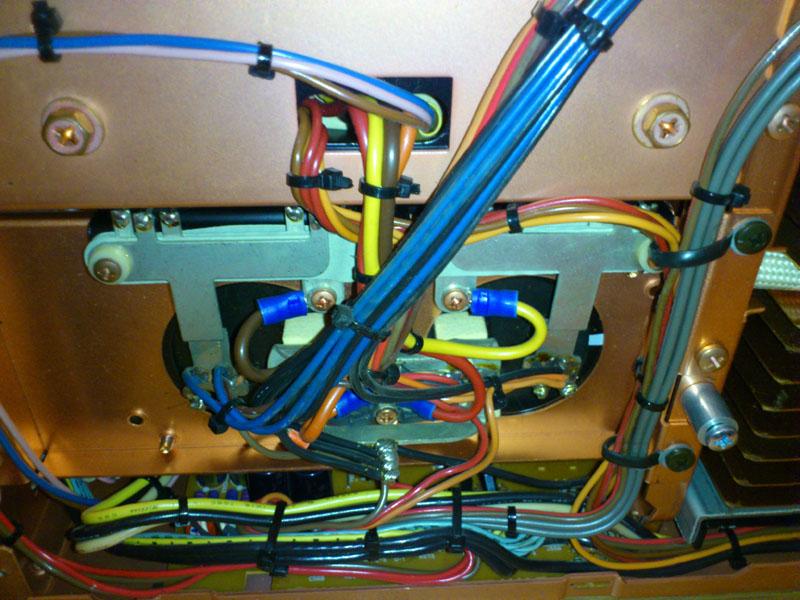

Ovo je zica koja vodi do vias0servo tranzistora na rubu vruce ploce. Ne moze se skinuti prije nego se skine stampa, a za razliku od slucaja na gornjoj strani, zalemljen je na pomocnu plocu malo drugacije tako da ne postoji opasnost od lomljenja konektora u pokusaju skidanja. U ovom slucaju je srecom moguce kompletno skinuti stampu.

- L570_powerout_02.jpg (54.42 KiB) Pogledano 6643 put/a.

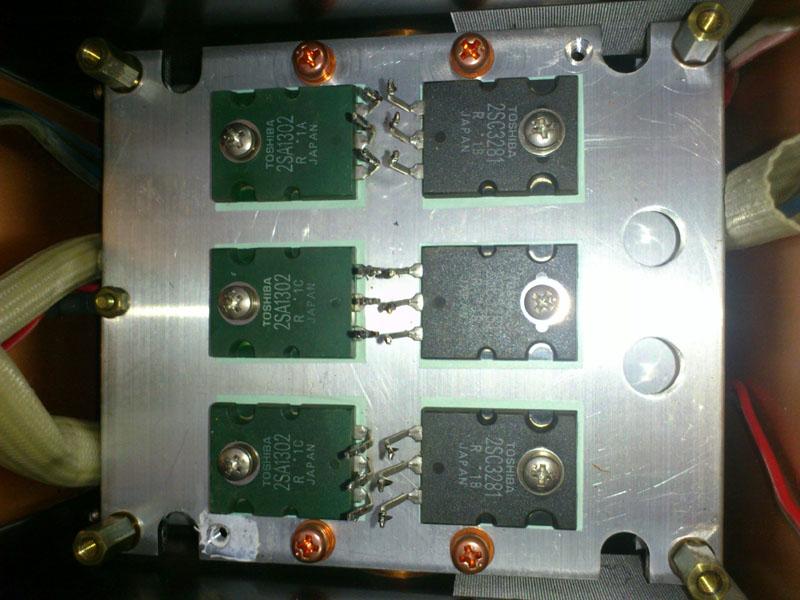

Evo i ergele izlaznih tranzistora. S obzirom da su s donje strane, gravitavija nije dovela prasinu, pa su lijepi i cisti i bez da ih prije treba prati. No, zanimljvo je da se vidi razlika u zagrijavanju - sve vijke je trebalo dotegnuti, dok su s gornje strane svi jos uvijek bili OK.

- L570_powerout_03.jpg (64.32 KiB) Pogledano 6643 put/a.
