Blue Valvet-tube line preamp

[misterno]

Pozdrav Forumašima-posebno štovateljima lampi.

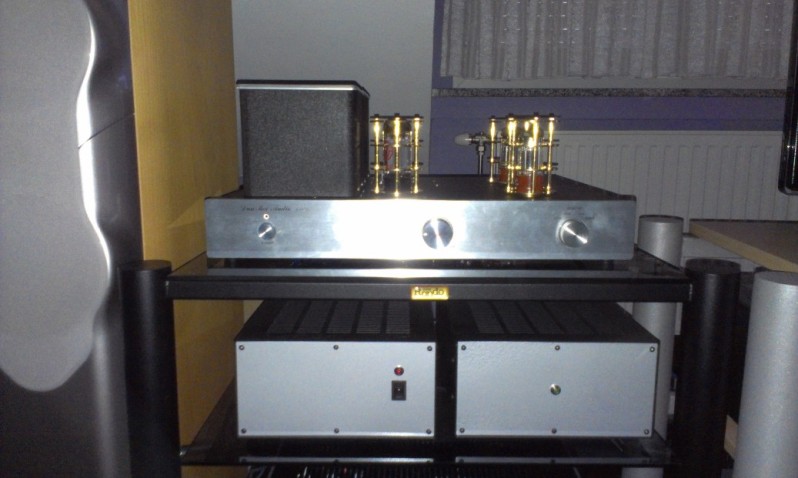

Jučer sam završio p.pojačalo "Blue Valvet". Odmah da kažem za one koji se žele više informirati o navedenom mogu to učiniti posjetom na http://www.blackdahlia.com. Pretp. je izvedeno sa 6sn7,grounded chatode stage cascaded to an anode follower.Napajanje je CLC,gas regulator OA2(2 kom po 150V),zatim je decouplovano RC filterom da bi dobili 205VDC na anodi.Naravno rectifier je ispravljačica GZ34(JJ).(6sn7 su Tungsol,uparene).Grijanje cijevi je stabilisano pomoću 7812-nakon njega otpor 10 omha koji je inrush current limiter.Ova kombinacija sa ispravljačicom je prekrasna,cijevi se postupno griju(nakon cca 6 sec na cijevima je puni napon od 6,2V,a anodni se podigne na puni iznos za oko 30-desetak sec.)
Singl ended klasa A,12 dB pojačanje,quiescent c. 10mA/205VDC.Izlazna impedansa je oko 500 ohm-a.Cijeli sklop je izveden tehnikom PtP.

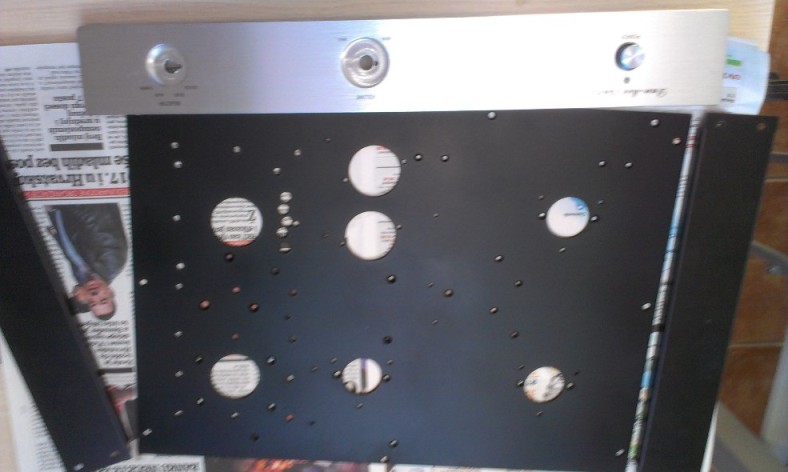

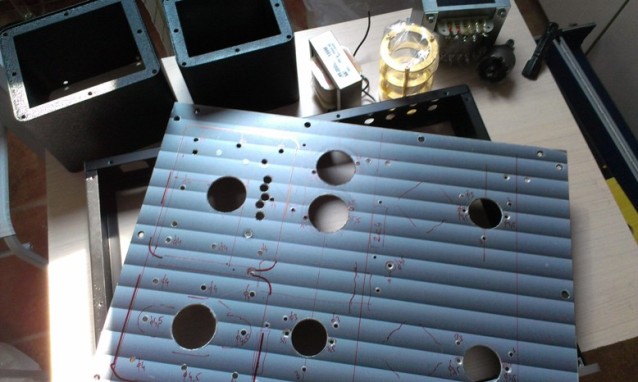

Materijal:Otpori su takman na gridovima,wishay mo,te wishay ww u napajanju.Kondenzatori su: Bc,JJ,Ft te auricap i wima.Trafo sam motao kod gosp.Krklec-a,prigušnica je hammond.Sama šasija odnosno kućište-NARAVNO mi je zadavalo najviše problema.Bilo je tu pokušaja da sam savijam al.profile pa neke kombinacije sa iveralom i aluminijem,ali to mi se u konačnici nije svidjelo te sam se odlučio naručiti jedno kućište od koga drugog nego kineza-WWW.VT4C.com.Na tom kućištu je trebalo bušiti otvore za cijevi,elko,izraditi nosače za OA2,hladnjake i još dosta rupa,ali barem nisam morao bušiti rupe za rca niti pot i preklopnik.Kod vt4c sam također naručio i pokrove za trafo i prigušnicu kao i ukrasne zaštitnike za cijevi.
Rezultat:Jako dobro zvuči,bez bruma i noisa.

[misterno]

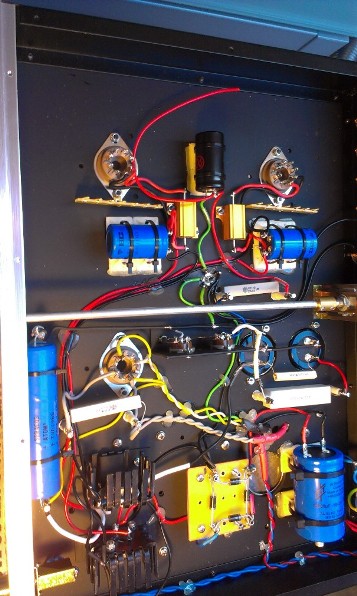

I još fotki

[misterno]

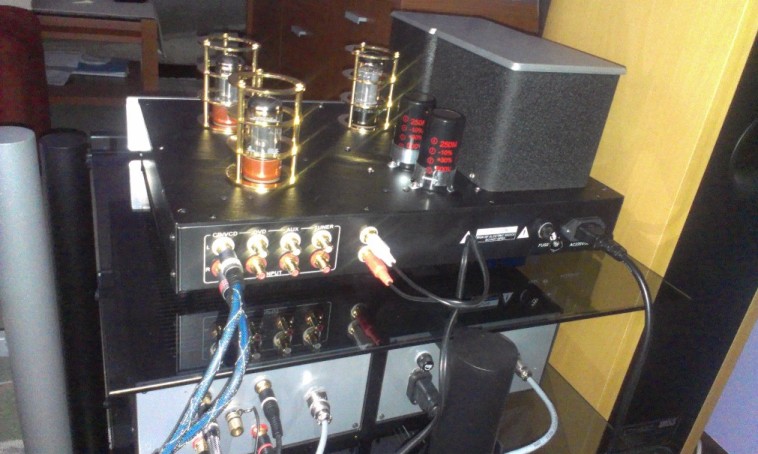

još

[misterno]

još

[misterno]

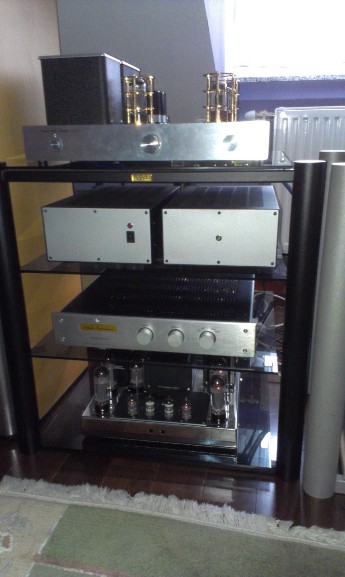

još

[misterno]

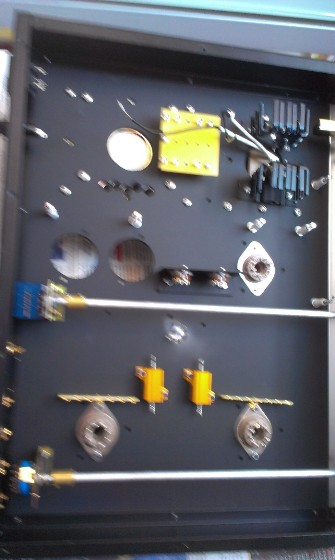

još

[misterno]

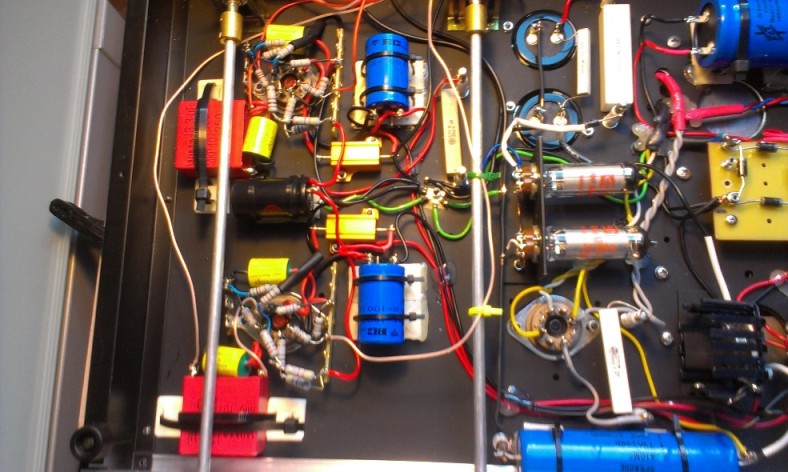

još

[misterno]

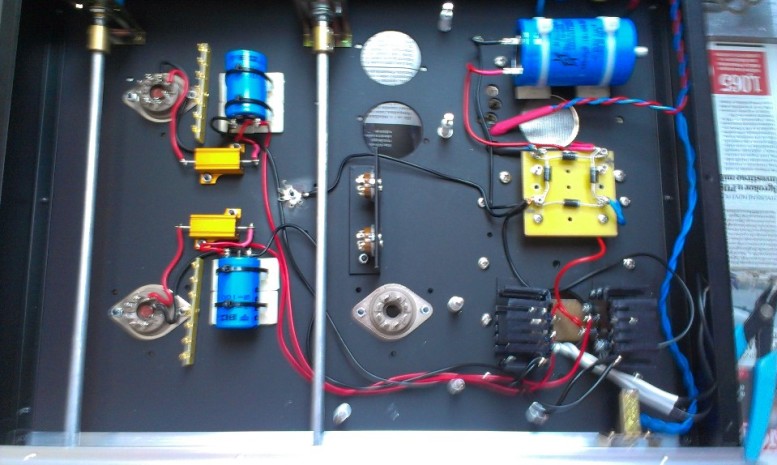

još

[misterno]

još

[misterno]

još
