DAH 1

[sonny]

Ako se ne varam sa serijskim brojem 001

Nije moj da se razumijemo...
Ja sam ga smo trebao posložiti...

Odmah na početku...
Treba si uzeti cijeli dan vremena, cca 12 sati....
Ja sam krenuo u 8 i završio oko 19
I oboružati se živcima, ne ide sve uvijek kako je planirano...

Druže , slobodno iskoristiš ove slike u uputama, jer se nažalost na onim tvojima skoro pa ništa ne razaznaje... NHF

Nisam nažalost imao ni vremena ni volje slikati baš svaki detalj....

Dakle da krenemo...

Slaganje ispravljača...





Kutiju je naravno odradio
Vrhunski proizvod i vrijedi svake lipe...
Schultz se odlučio sa mahagonij...

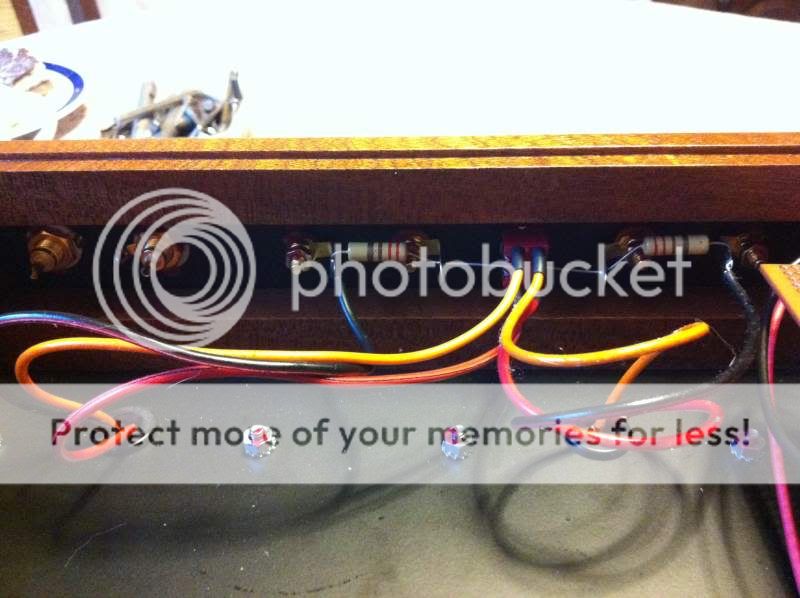

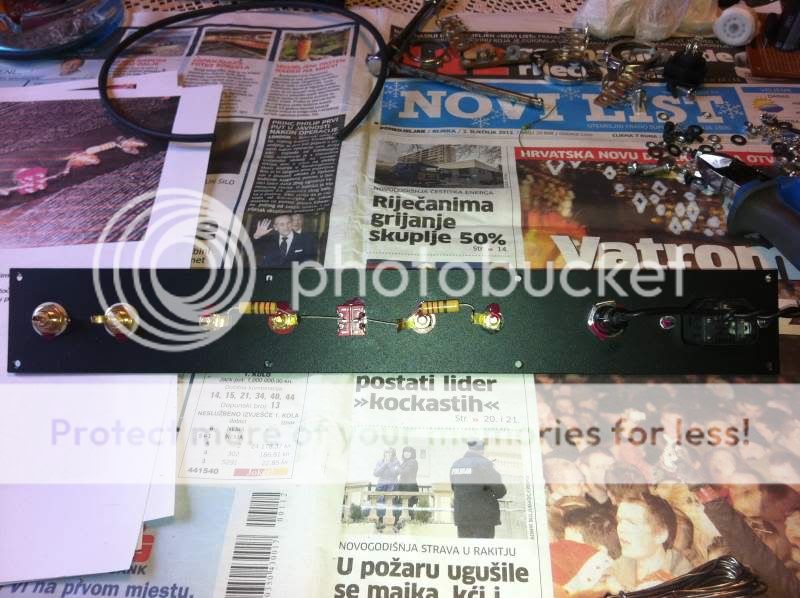

Montaža konektora na stražnju ploču...



Za osiguranje vijaka idu samo vrhunski audiofilski proizvodi

[Master of Disaster]

Eeeeee, nemoj se šalit, slikaj to fino kako napreduje, nemoj da ja moram dolaziti slikat
E, da, dobar posao.

[sonny]

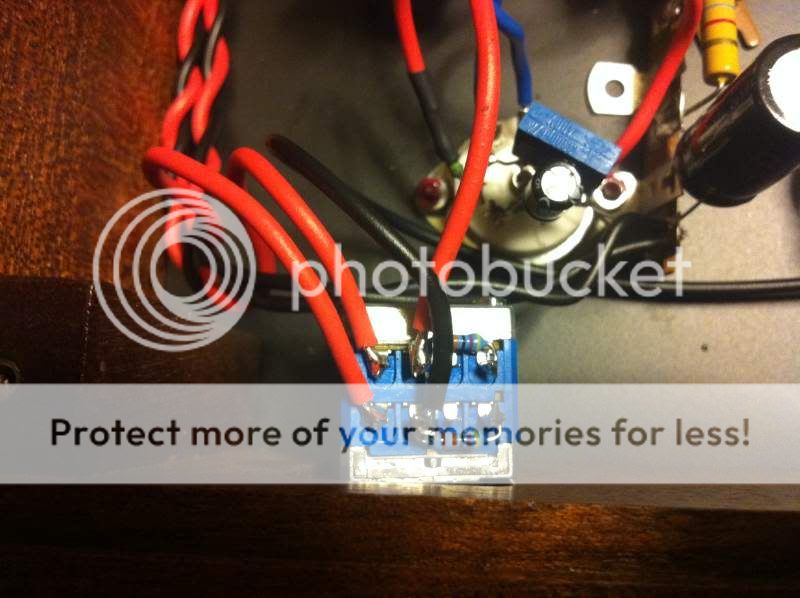

Montiran prekidač na prednju ploči i pripremljeni kabeli za LED...

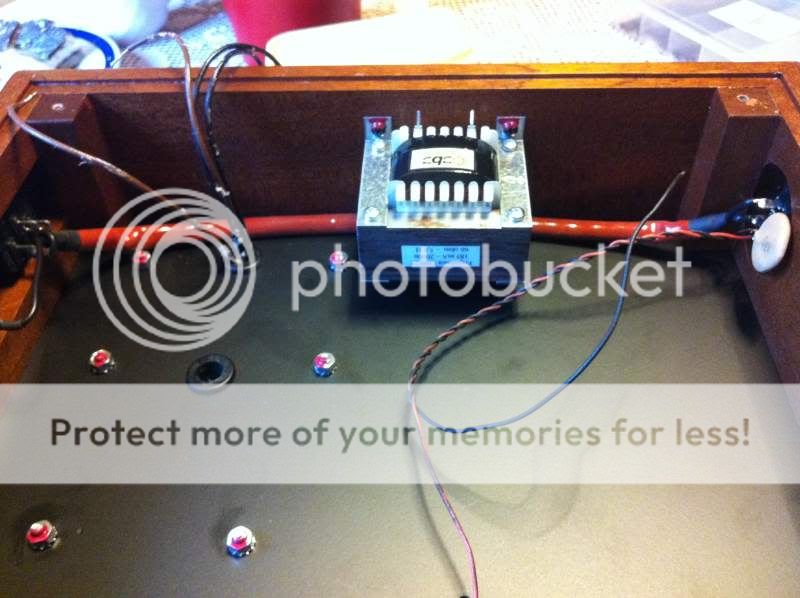

I montirana prigušnica...



Nezgodno je prići ( da ne kažem nemoguće ) donjim vijcima za montažu...
Smeta vijak i matica za stezanje limova...
Pa je učvršćena samo s 2 vijka...

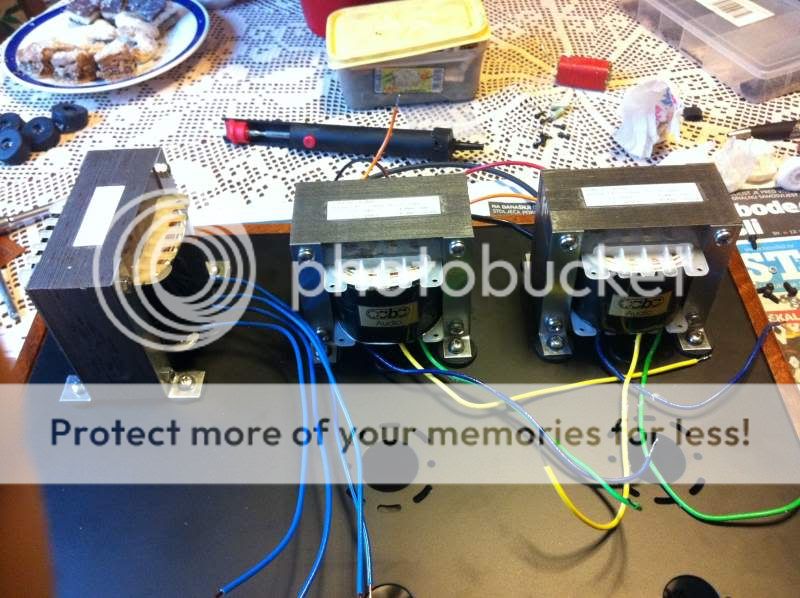

Montirani svi trafići s gornje strane...



I pospajani sekundari



Podnožja...

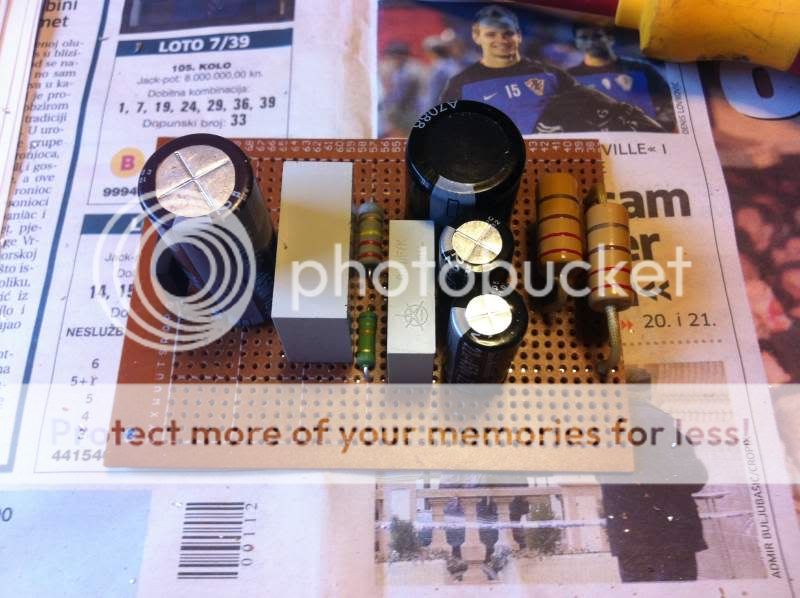

Ja sam namonirao pločicu ispravljača ovako...
Morao sam staviti nove dugačke vijke...
Smatram da ovaj amp zaslužuje pošteno odrađenu pločicu za ispravljač...
Mislim da dodatno povećanje cijene zbog toga ne bi bilo presudno za kupnju ovog ampa
Ako s@ki nije već istu razvio/odradio i ne isporučuje li se već u novim kitovima, recite mi pa da je nacrtam dok još imam vremena na godišnjem...
Također predlažem smještaj iste na bok preko L profila ili nečeg sličnog...
Iako i ovako preko vijaka trafoa nije loše...
Mogu napraviti 6 rupa za montažu pa neka ljudi odluče...
Također bih na toj pločici uključio i centriranje grijača kako sam i ja napravio...
Manje je posla oko učvršćenja 2 pločice....
Ispravite me ako griješim...

[harkonen]

Evo, imaš moju autorizaciju da se ovo ubaci kao remake DAH1 - uputa!
Dakle, molim promjeni naziv teme u tom smislu i ubaciti u podforum cjevna tehnika, jer ako ovo
odradiš dobro ( a zašto ne bi?) onda zaslužuje da bude tamo ( a zašto ne bi?) i pomogne
budućim graditeljima (a zašto ne bi?)....
Isto tako, za pločicu za ispravljač - dapače, pa zar nije gotova?

[sonny]

Nestrpljivi ste mi...
Čekajte da ubacim sve sličke....

[harkonen]

I ne zaboravi na kraju recenzirati usviravanje.....
Glede serijskog broja, negdje je oko 10-ke, no za povijest - prvi od prvih je koliko znam, napravio Khadgar ili
pak Škripac:
http://audiofil.net/forum/forum_posts.asp?TID=12542
doduše pod drugim imenom, ali zbog njihovog entuzijazma ne bi bilo ok da ih ne spomenem ovdje....

[sonny]

Pospajani grijači...

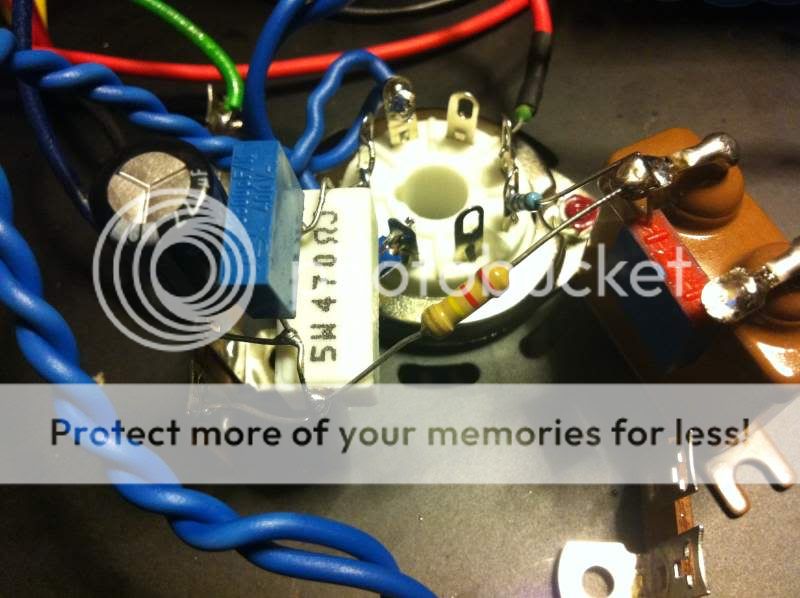

Katodni otpori sa potrebnim bypassima...





Bypass 3,3 nF na veznim kondenzatorima...

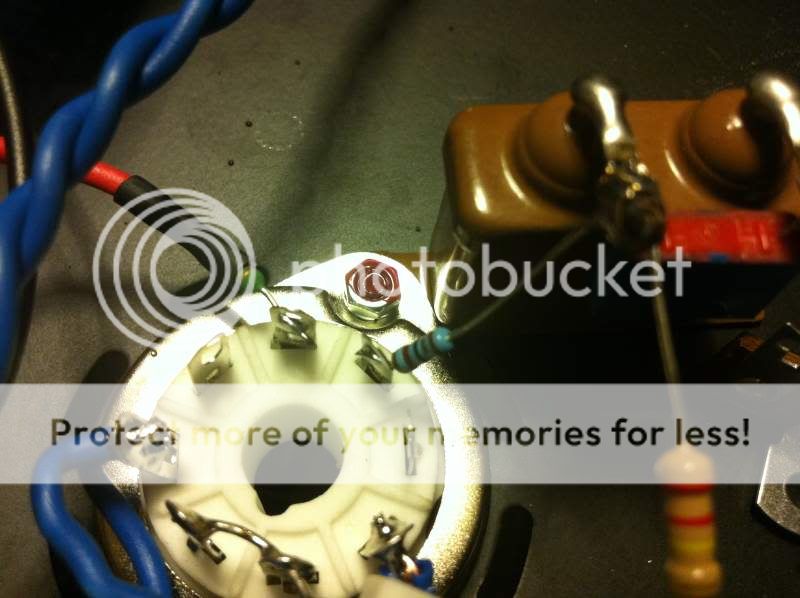

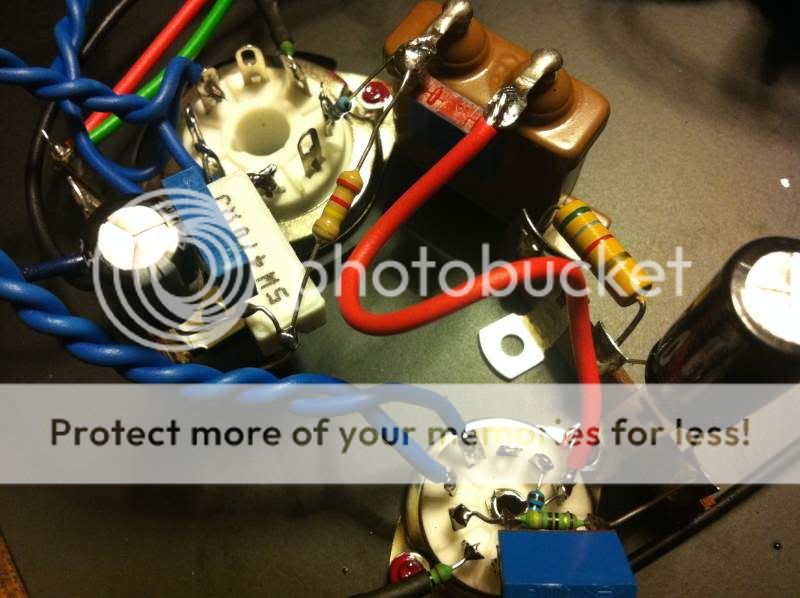

I spoj veznih preko grid stoppera na g1



Gridleak na masu...

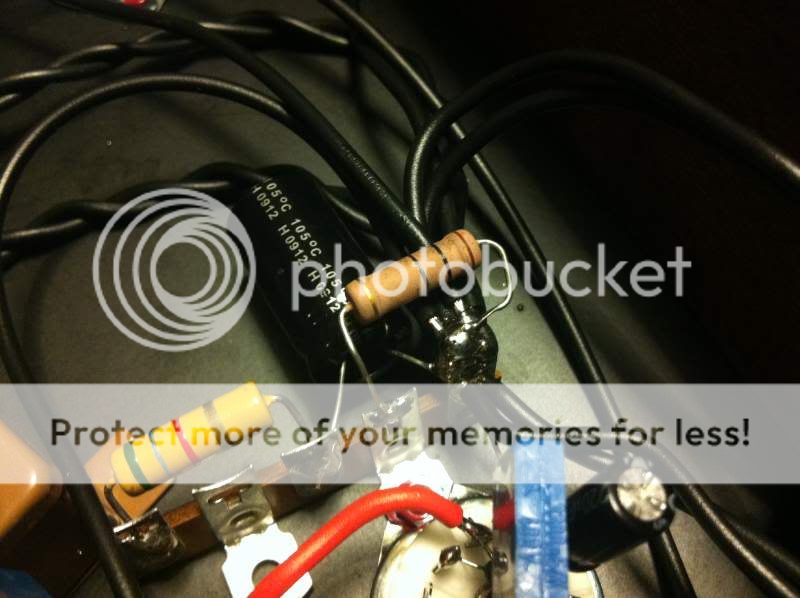

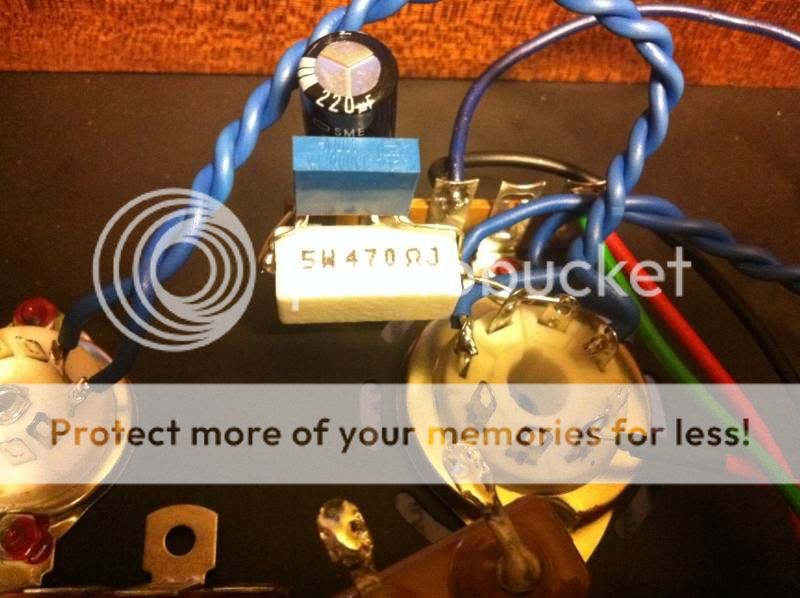

Anodni otpor i filtracija za 6N1P

[sonny]

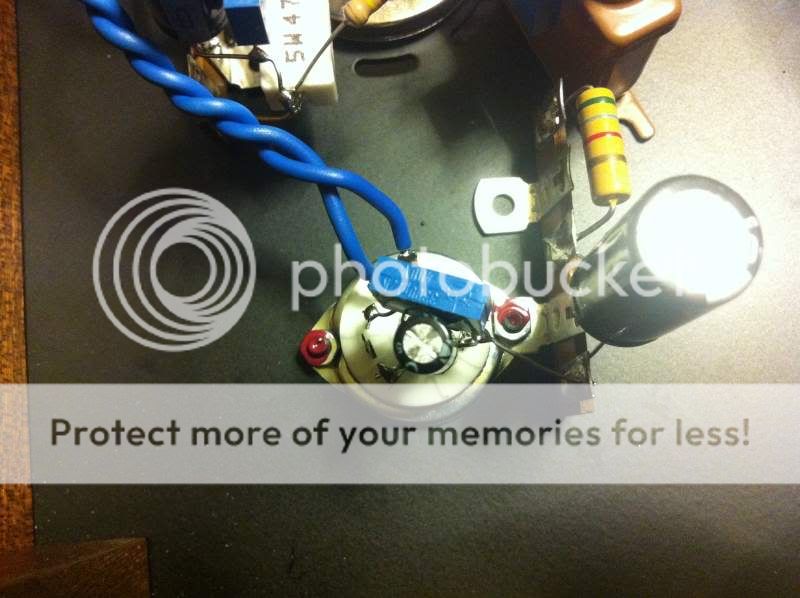

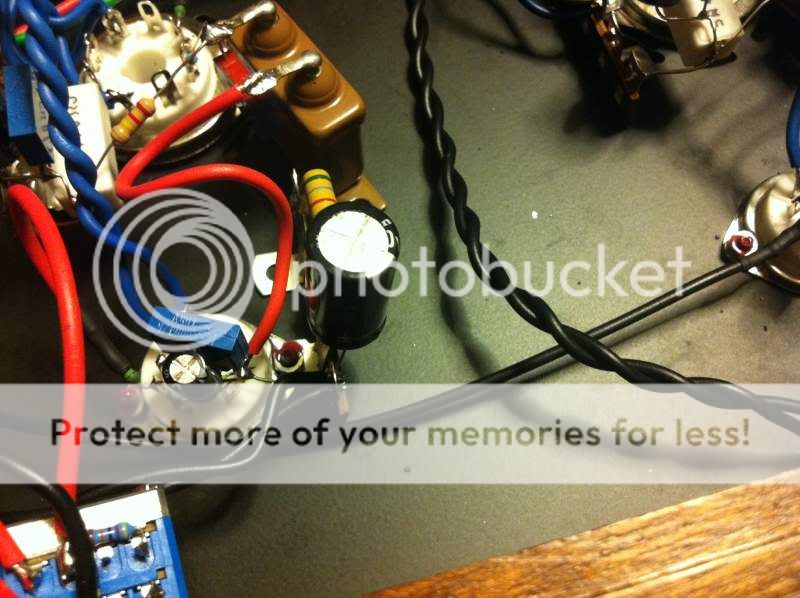

Ostatak oko 6N1P

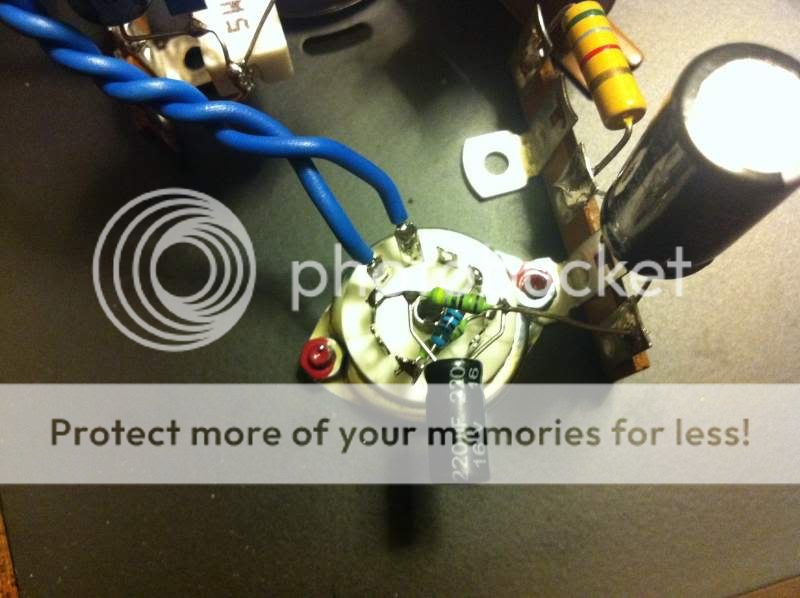

Pa katodni otpor s bypassima...







Gridstopperi u bužir pa na potenciometar...



Pa signal na vezni kond



Pa pospajati napajanje za 6N1P



I krenuti na spajanje masa kako je navedeno u uputama...
Čak je i točka spajanja CTM ostala ista

Prvo masa chincheva...





Pa potom i svega ostalog....
Napajanje, mase izlaznih konektora, katode 6N1P, katode EL34, mase s potenciometra...
I na kraju 10 ohma prema šasiji...
Spojio sam i uzemljenje s mreže...



Ja sam uspio sve odraditi s dobro zagrijanom 30W lemilicom...
Poslije će biti jasnije i zašto....

[Khadgar2007]

Itekako, ne bi filo fer da me se ne spomene!!! INZISTIRAM NA TOME da moj bude redni broj 001.

[sonny]

Prvo opalenje i mjerenje je proteklo vrlo neizvjesno u najmanju ruku

Napon na prvom elektrolitu u napajanju 470 VDC
Bez lampi naravno...
Napon grijanja u praznom hodu 7,2 V
A ja i Schultz smo jučer razmišljali da li da ubacimo Nichicone specificirane za 400VDC...
Dobro da nismo...

E pa, uzrok mojoj dobro zagrijanoj lemilici od 30W i ovolikim naponima na sekundarima mrežnog trafoa je napon mreže kod mene od 247-248 V !!!!
Hebiga trafo stanica je na 20-30 metara zračne linije

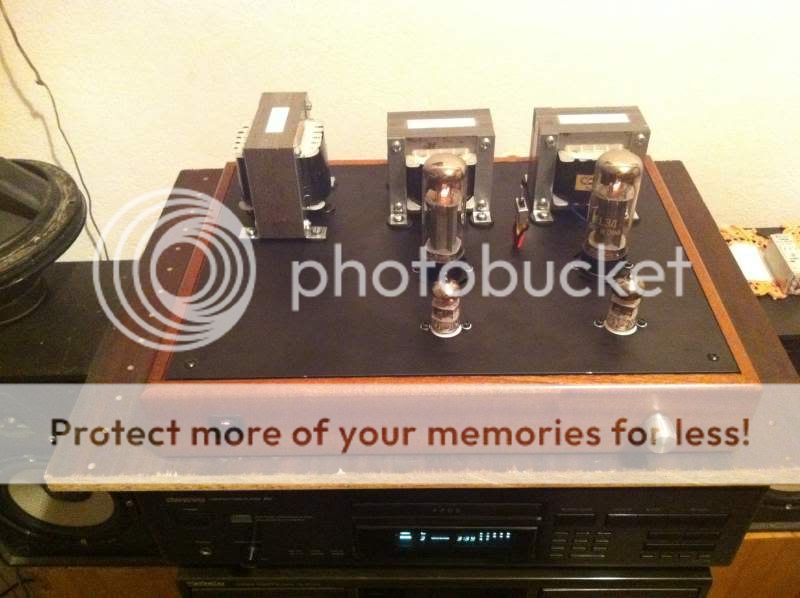

Uglavnom, utaknuo sam sve lampe...



I to je to...

Ograđujem se odmah...
Preklopnik za UL - triode mode nisam pronašao u kutiji s dijelovima...
Vjerojatno se negdje pogubio prilikom otvaranja / transporta...
Za sad je ovaj klizni ovako vani, pametnijeg nisam mogao pronaći...
Stavit' ćemo drugoga čim se vratim u Ri...

Nisam htio ništa posebno povezivati / uređivati kabele/žice unutar kutije dok ne vidimo hoćemo li zašarafiti unutra pločicu ispravljača...
Možda se tada pokaže potreba za produžavanjem nekih žica, iako čisto sumnjam jer sam sve ostavio dovoljno dugačke...
No ipak...

To su ovako i onako završni detalji, bitno je da ovo radi...

Spojeno u poznato društvo...
