DAC Tube output

[Schultz]

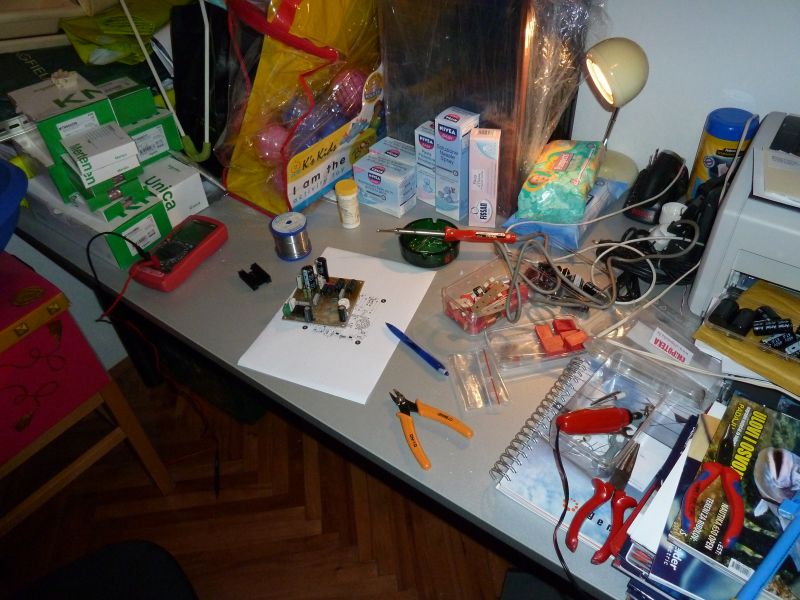

Evo, sram me je reć ali ne sjećam se kada sam zadnji put držao lemilicu u ruci i naravno, drhtava ruka se vidi da nije to to ali rekoh, ajde Šuli, vataj se lemilice, nemoj da Sonny mora uvijek sve lemiti i eto, pripremio na brzinu radni stol, iskopao lemilicu u garaži, našao nešto djelova što sam imao u nekakvoj gambuži, nešto kupio i uvatio se napraviti žaruljni digitalno-analogni izlaz baziran na shemi sa foruma...
S@ki je odradio pločicu, sonny dokumentaciju i nije bilo druge nego krenuti...

I da, sutra idem odmah u Čipčoteku po novu lemilicu. Bilo kakva je bolja od ove koju imam...

[Schultz]

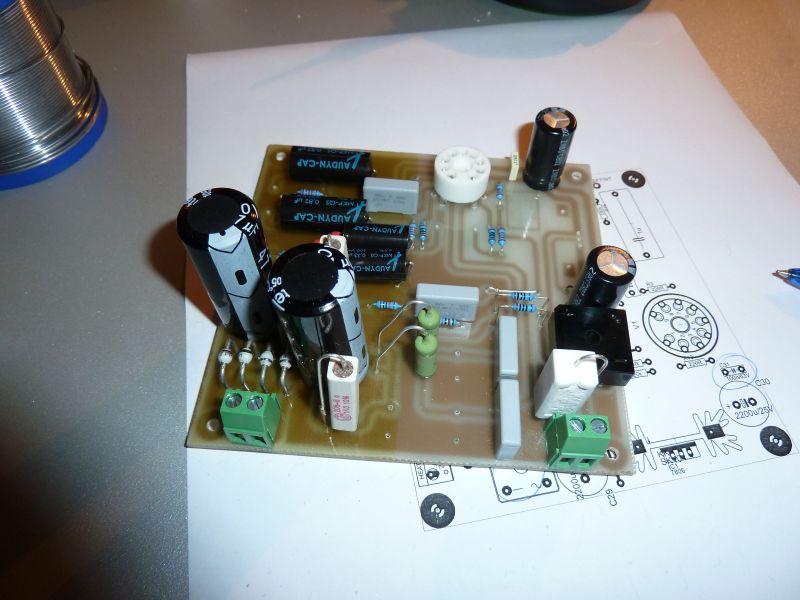

Evo kako to izgleda...

[Schultz]

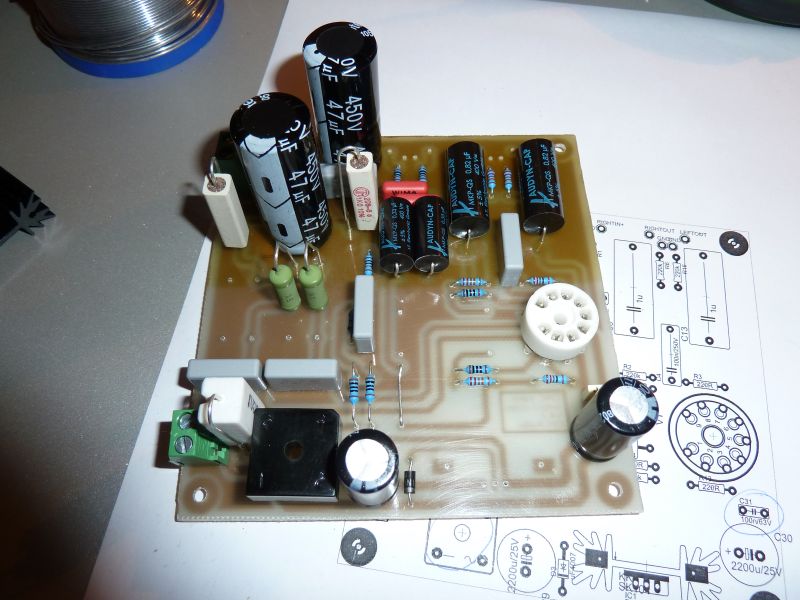

Malo sam sklopio sve od djelova koje sam imao pa tako da sam izlazne kondenzatore zamjenio 1 uF sa 0,82 uF i onda dva kondića na ulazu od 470 pF sam zamjenio sa 1 nF... Valjda se cijenjeni forumaši i ostali lurkeri neće ljutiti...

[sonny]

Otpornici u HV napajanju se jako griju, pogotovo onaj prvi koji ti je naslonjen na ulazni kond...
Pa nešto učini po tom pitanju...
Ja sam bio ograničen mjestom u Onkyu, inače bi sigurno napravio veću pločicu....

Nego, jesi li samo stavio 1 nF umjesto 470pF ili si izračunao i otpornik ?
Znam da tebi to teško promakne, ali...

[Schultz]

Onako na brzinu LP filter je sa nekih 330 kHz pao na 160 kHz pa mislim da neću otpornik ni dirati... Neznam u biti ni sam.

A što se tiče samih dimenzija, da, dosta je sve nagurano a ja sam još npr. Imao elektrolite 450V koji su još i deblji...

Kao što rekoh, sutra idem u nabavu...

[sonny]

U originalu je bilo 10k + 470p što bi dalo cca 33 kHz...
Ja nisam imao kondenzatore, pa sam stavio kombinaciju 1k + 4,7n...

[Schultz]

Aha...

Malo računam napamet pa švičem... Onda 16 kHz neće biti dobro... Morati ću onda otpor malo smanjiti pa će da bidne dobrica...

[sonny]

Sad ću ja tebi vratit' link na stranicu : http://sim.okawa-denshi.jp/en/CRlowkeisan.htm

[ilimzn]

Aha...

Malo računam napamet pa švičem... Onda 16 kHz neće biti dobro... Morati ću onda otpor malo smanjiti pa će da bidne dobrica...

Smanjivanje otpora i povecavanje kapaciteta sve vise opterecuje DAC, ne moze tu raditi bilo koja kombinacija, s otporom ne ici ispod cca 4.7k za opcenito takav tip DAC-a (PWM izlaz). Na Onkyu je, cisto da se zna, originalno opterecenje reda velicine 12-27k (kako na kojem modelu koji rabi isti DAC). Osim toga, 33k gornja granicna je premalo, jer je vec na 20k dosta velik pad karakteristike, ciljaj 50-60k. Dakle, otpor 10k, kond 270p/330p.

[sonny]

330 pF je i trebao ići u kombinaciji sa 10k otporom...
Frekvenciju smo odredili još davno u originalnom threadu o tube bufferima...
I složili smo se da je 33kHz minimum, ali bolje kao što kažeš 50-60 kHz...
Međutim, meni je bio problem naći 330 pF..
Nemam nažalost niti jednog...
Samo 3 komada 150pF polistren..
