Ei HSR 70 Remake

[TDA]

Pošto sam nov ovde bilo bi lepo da se predstavim nekim svojim radom...

Pre nekog vremena sam obećao svom matorom neko pojačalo. On i ja volimo retro zvuk pa sam se sticajem okolnosti odlučio da mu napravim pojačalo po šemi od HSR 70 tunera koji je Elektronska Industrija iz Niša proizvodila 70-ih godina.
Po mom skromnom mišljenju njegov zvuk je veoma dopadljiv i prijatan.

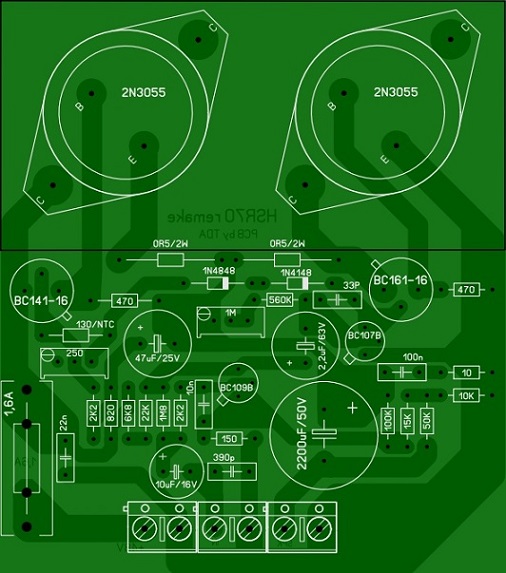

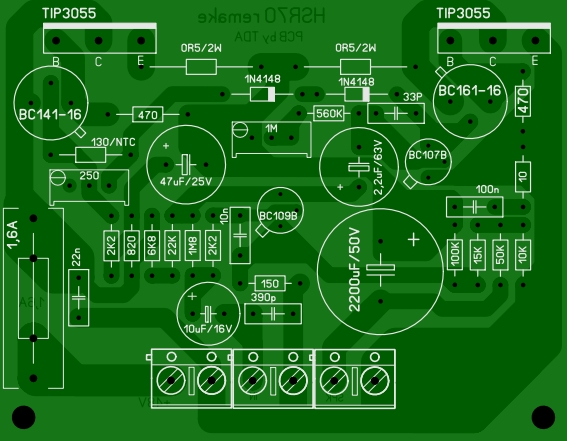

Pojačalo sam napravio po prvom nacrtu sa 2N3055 tranzistorima na njoj. Kasnije sam malo optimalizovao pločicu i napravio verziju sa TO3P tranzistorima koja ostavlja mogućnost da se TO3 tranzistori montiraju van ploče kao i kod orginalne izvedbe.

HSR70 remake v3.01.JPG (97.83 KiB) Pogledano 11117 put/a.

HSR70 remake v3.12.JPG (177.01 KiB) Pogledano 11117 put/a.

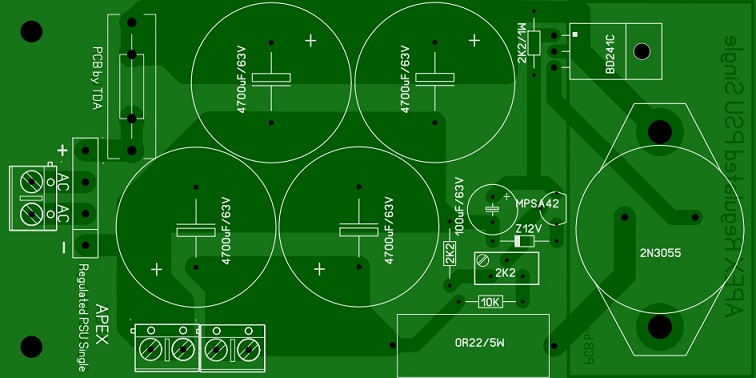

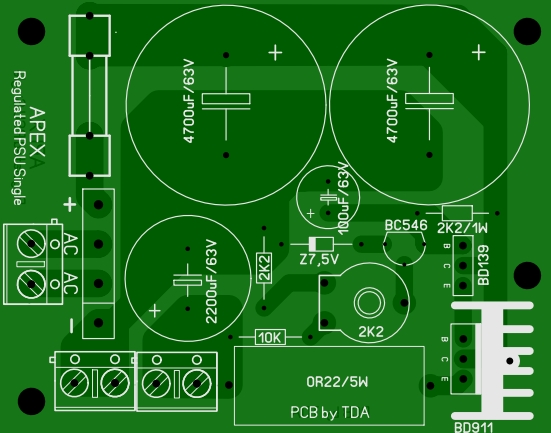

Za napajanje sam koristio trafo iz nekog starog videorekordera i modifikovani APEX Regulated PSU.

APEX Regulated PSU single.JPG (147.93 KiB) Pogledano 11117 put/a.

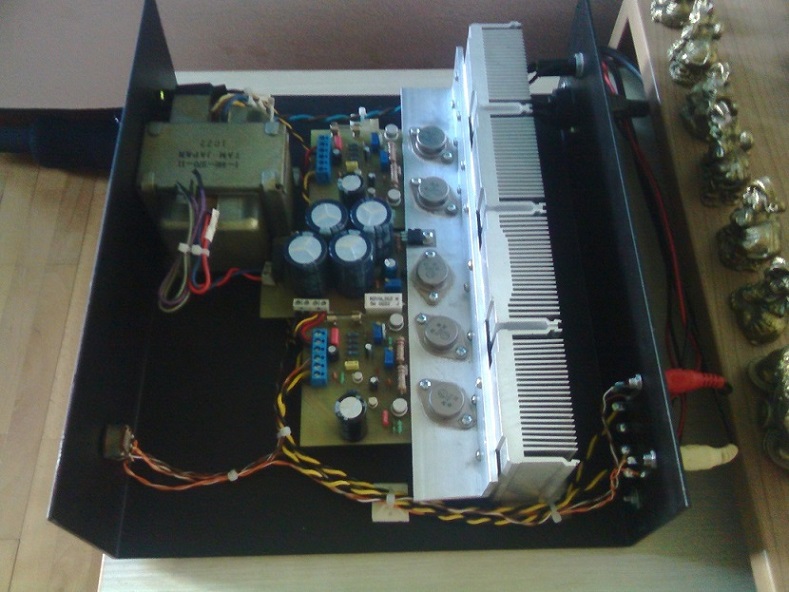

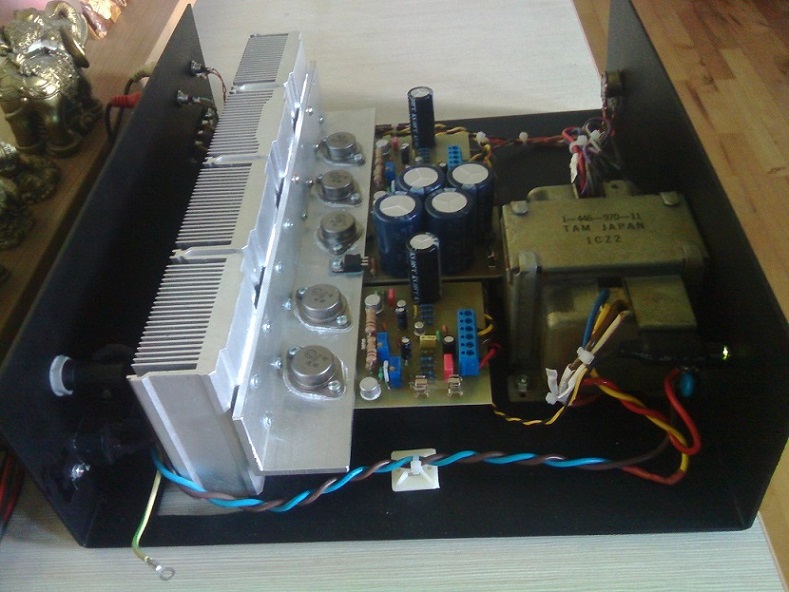

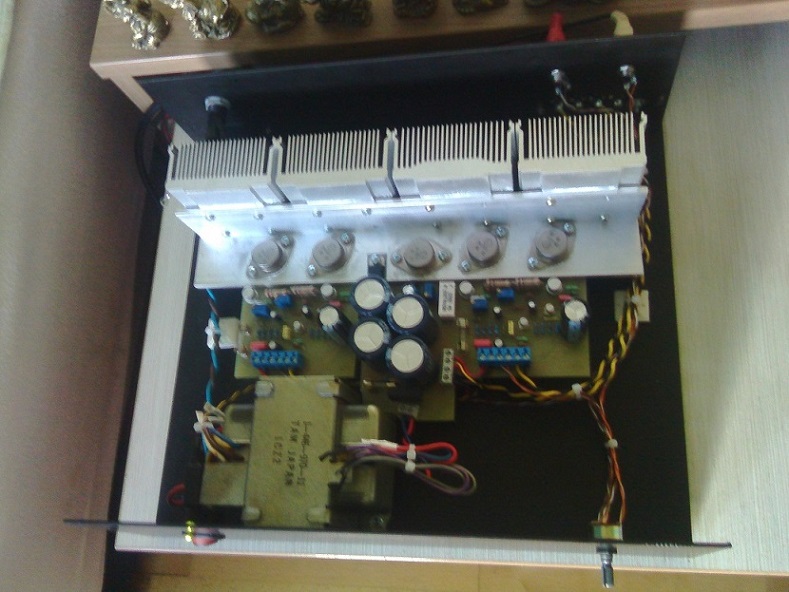

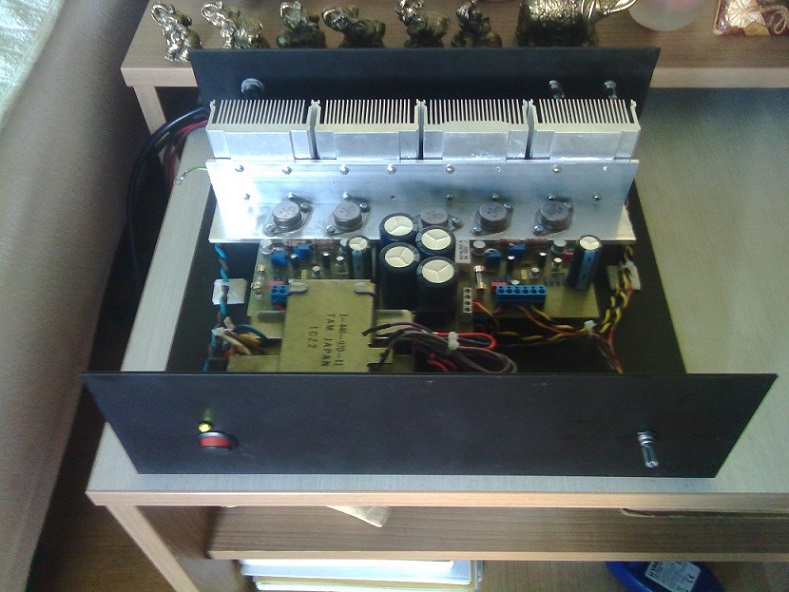

Na kraju sam stigao do ovde:





Potrebno je samo da napravim gornji drveni deo kutije...
Malo sam preterao sa hladnjacima. Nisam uspeo da ih zagrejem ni višečasovnim maltretiranjem pojačala na pragu maksimuma.

Ukoliko se nekom učini ovo zanimljivim za samogradnju mogu postaviti ili poslati još fajlova potrebnih za samogradnju.

[TDA]

Moram uneti još dve izmene...
Postavio sam greškom pogrešan nacrt pločice napajanja. Ono gornje sam koristio kod jednog drugog retro pojačala.
U HSR 70 Remake je išlo ovo:

APEX Regulated PSU single.JPG (78.95 KiB) Pogledano 11101 put/a.

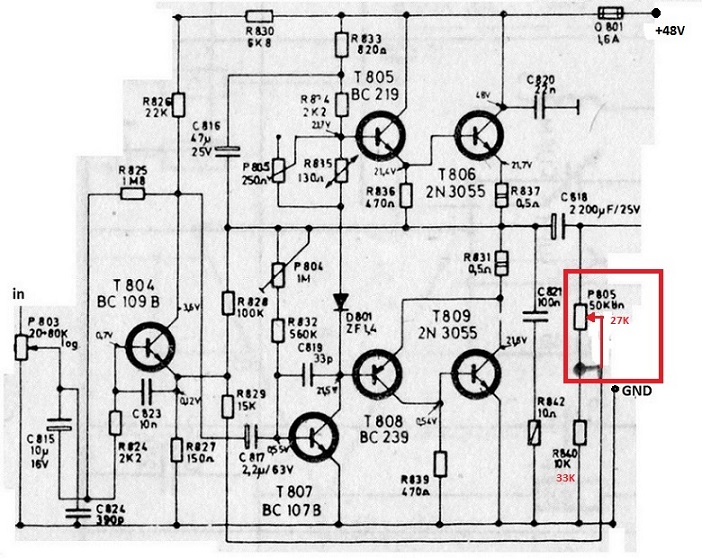

Balance kod ovog pojačala u orginalu je rešen preko povratnih sprega.
Pošto sam to izbacio u mojoj verziji potrebno je zameniti otpornike P805 i R840 vrednostima koje su označene crvenom bojom kako bi se simuliralo stanje kakvo je kad je izbačeni potenciometar u srednjem položaju. Ukoliko se ti otpornici ne izbace pojačanje je preveliko.
Priložene slike:

HSR70 izlazni stepen.jpg (156.43 KiB) Pogledano 11101 put/a.

HSR70 remake v3.01.JPG (97.97 KiB) Pogledano 11101 put/a.

[zbotic]

Otprilike ovako je izgledala moja prva samogradnja. Negdje 1982-3. Mala škola elektronike, Beograd, tako nešto...

[TDA]

Ako si sačuvao to pojačalo lepo bi bilo videti ga.

[zbotic]

Nisam. Stvari čuvam negdje od 1985. kada smo preselili u novu kuću.

[TDA]

Šteta. Bilo bi lepo videti neki od tvojih prvih radova....

[Mate]

Ova pojačala zvuče "prijatno i dopadljivo" sve dok se ne ušteka neko pojačalo modernije izvedbe. Onda ovaj prvi ti više ne pada napamet uključit.
Hod'o i ja tim putem.
Inače svaka čast za rad, urednost i izvedbu. Djeluje zaista skladno.

[TDA]

Hvala!
Poštujem ja tuđe mišljenje. Sigurno je da postoji dosta superiornijih pojačala od ovoga, ali mi se ovo tako lepi za uho kad god ga slušam...

[Roko]

Meni je to fora i koliko vidim, TDA je to vrlo kvalitetno napravio. Pred desetak godina na velikom diyaudio forumu bilo je često za vidjeti raznoraznih remakeova, od onih jednostavnih do složenijih. Fora je bilo skroz shematski razložiti uređaj (tzv. dekonstrukcija uređaja), izdvojiti zanimljiva topološka rješenja a druga malo modificirati i ponovo sastaviti takvu modanu remake konstrukciju. Bilo je vrlo uspjelih uradaka. Ovaj gore me podsjetio na to, dobar rad!

[TDA]

Hvala Roko!
Ništa ja ovde nisam specijalno uradio sem nacrta pločice i napajanja.
Orginalni BC219/239 koje sam imao sa nekih starih izlomljenih HSR-48 pločica su prvobitno bili upotrebljeni na ovom pojačalu, ali mi je nestrećnim slučajem nastradap jedan BC219. Kako ih je veoma teško naći zamenio sam ih sa BC141-16 i BC161-16 koji su najsličniji, ali imaju nešto veće pojačanje.
Trudio sam se da izbegnem keramičke kondenzatore. Jedino je 33pF višeslojna keramika. Bolje nisam imao.
APEX-ovo napajanje je u principu zasnovan na Capacitance Multiplier. Pa je ovih 4x4700uF koliko sam stavio i previše za ovo pojačalo.
Posle isključenja mu je potrebno skoro čitav minut dok ne ućuti. Zbog toga sam dodao još jedan mali sklop sa soft start zvučnika koji po uključenju pojačala uključuje zvučnike posle 4-5 sekundi a isključuje istog trenutka po isključenju pojačala.
Napisaću nešto o njemu u sledećem postu.
