COBRA Line Stage iliti forumski Tube Line stage

[NINO.S]

Ma nebi bio problem
Nacrtaj tocno visina , sirina,dubina i
kako ti odgovara da to pricvrstis
Daj si malo lufta znaci ne na knap
Dobis to na TF

Pozdrav

[audio kutak]

pitanje za znalce: dali izlazni PIO kondovi moraju biti što bliže lampi ili ih mogu slobodno odmaknuti?

samim time, jel dobro kako sam ja na prethodnoj slici stavio?

[audio kutak]

mali napredak... čekam dijelove iz njemačke od kraja 1 mjeseca.. to ti je familija...

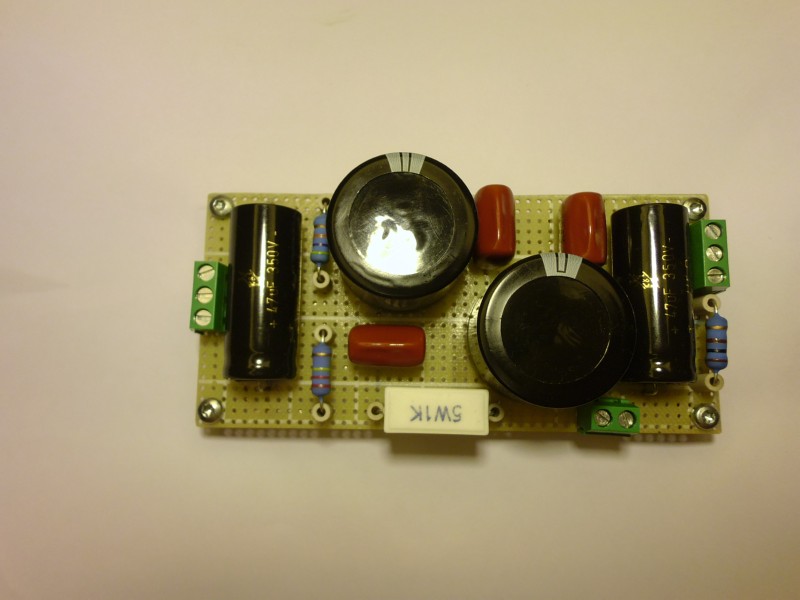

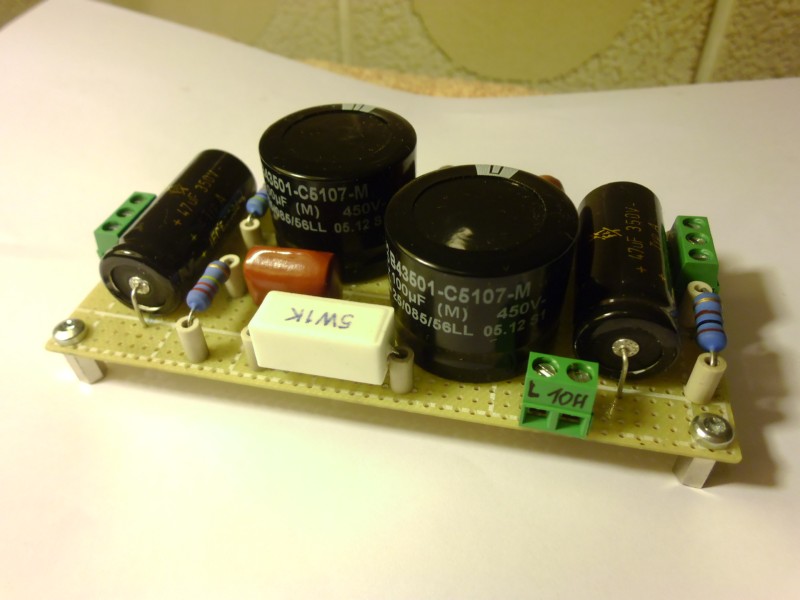

tek sada mogu slagati pa sam za početak složio pločicu HV napajanja, posloženo na univerzalku i polemljeno

nije PTP ali je PTB (point to board)

lijevo su konektori mase, točke A i +260V... desno su 2 ulaza sa ispravljačice i srednji izvod primara,
dole je konektor prigušnice

[Roko]

Nenade, ako se sjećaš, gdje si kupio te crne (niske a široke) 100uF (450V)?

[audio kutak]

Nenade, ako se sjećaš, gdje si kupio te crne (niske a široke) 100uF (450V)?

sjećam se, sjećam...mali slatki Epcosi.... u Farnelu, naravno, 18 i po kuna + pdv....

http://export.farnell.com/epcos/b43501c ... tt=1839321

[audio kutak]

dugo se ništa nije radilo.... nisam imao inspiracije za izgled kutije a i privatne obaveze (nedaće)
me stopirale u izvršavanju....

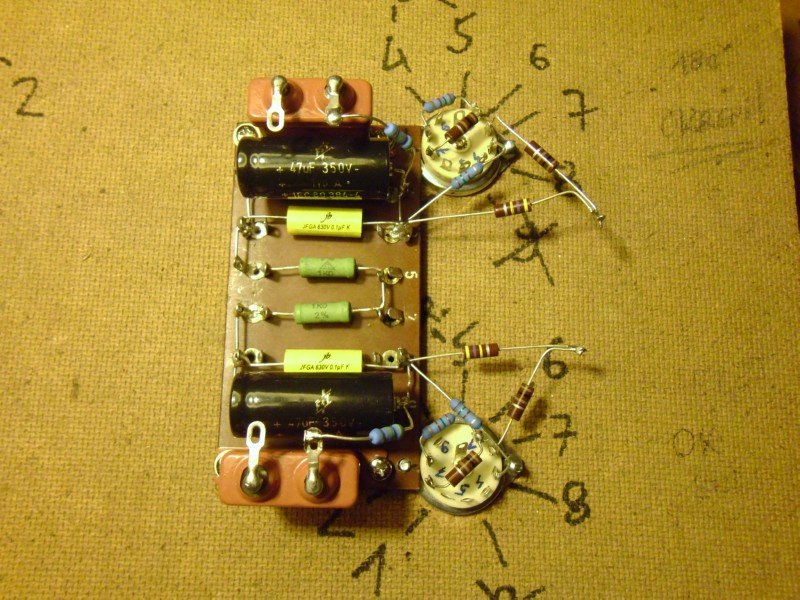

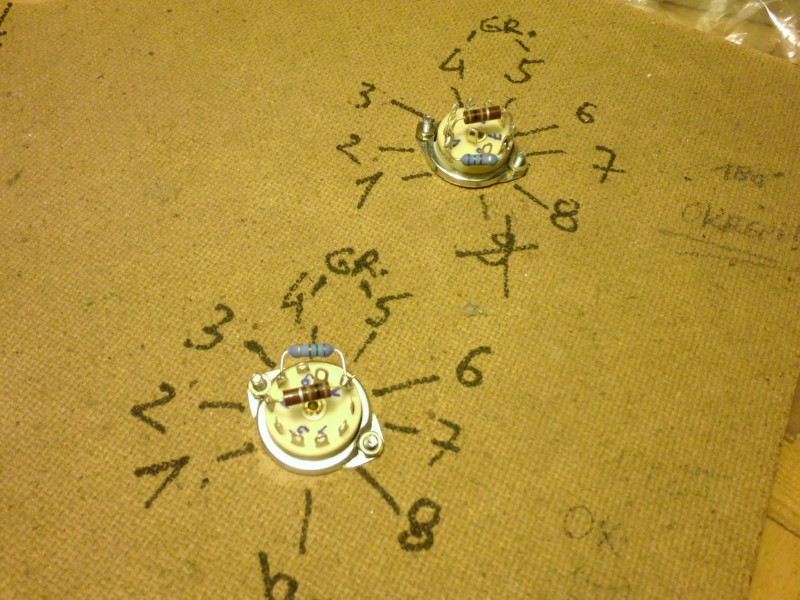

daklem, mali napredak... dok se čeka ploča, stavljena je neka lesonit (valjda) i pošarafili smo
podnožja, polemili gotovo sve dijelove na dodatnu pločicu i to pospajali

čekaju se činčevi i još par stvari.... zima je duga i mora se nešto ostaviti posla i za te dane...





[audio kutak]

ostaje još dati izrezati bočnice od javora i prednju ploču od nekog debljeg metala...

[audio kutak]

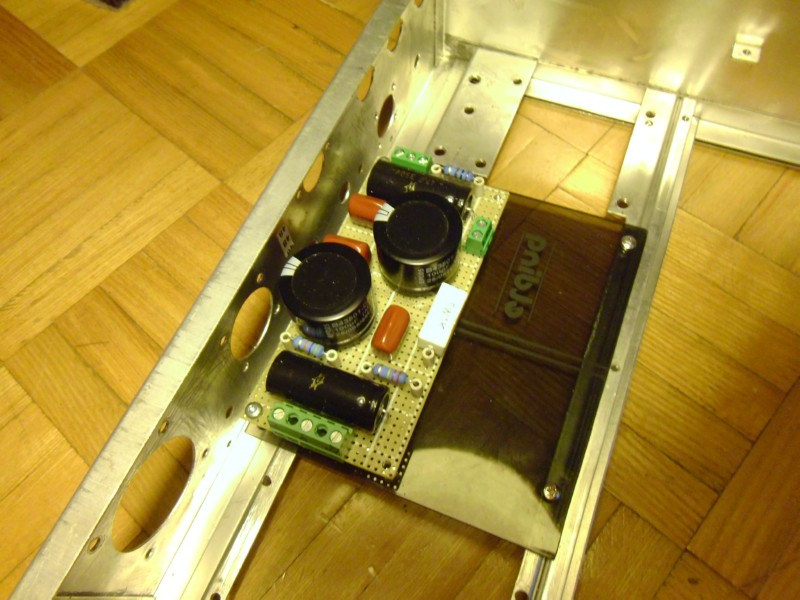

mali napredak... malen ali vrijedan

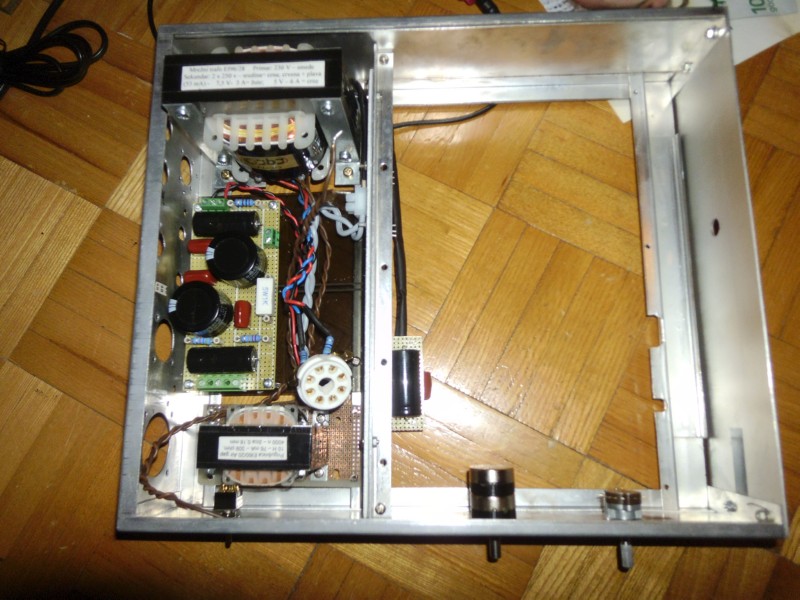

uglavnom, sekcija napajanja je u lijevom dijelu kučišta i potpuno je odvojena od desnog u
kojem će biti samo cijevi i elementi samog preampa...

dok smislim novi poklopac i prednju stranu, ostaje mi ožičiti selektor ulaza, potić, spojiti na cijevi i
krenuti na usviravanje i slušanje muzike....
