@pamook , napisao sam programcic za pic koji upravlja 4052, odnosno binarno broji do 4 , i takodje koristi 4 led kao indikacija koji je ulaz aktivan , tipkom se prebacuju izlazi na 4052. Treba da nadjem neki pic16f627(14 pinova) i da isprobam i u stvarnosti kako radi.

[Kaligula]

@pamook , napisao sam programcic za pic koji upravlja 4052, odnosno binarno broji do 4 , i takodje koristi 4 led kao indikacija koji je ulaz aktivan , tipkom se prebacuju izlazi na 4052. Treba da nadjem neki pic16f627(14 pinova) i da isprobam i u stvarnosti kako radi.

Nudim 16F630.

[pamook]

nemam rijeci

veliko HVALA obojici... javite gdje i koliko treba uplatit love, ovo zbilja stize u pravi trenutak (taman pred zavrsetak projekta)

wow, iznenadjenje!

[micro]

@pamook , napisao sam programcic za pic koji upravlja 4052, odnosno binarno broji do 4 , i takodje koristi 4 led kao indikacija koji je ulaz aktivan , tipkom se prebacuju izlazi na 4052. Treba da nadjem neki pic16f627(14 pinova) i da isprobam i u stvarnosti kako radi.

Nudim 16F630.

Imam ovih mislim najmanje 5kom , samo da nadjem prvo. I ovaj ima interni oscilator sto smanjuje broj elemenata na minimum , prakticno mu treba samo 100n kondenzator i nekoliko otpornika i ledice ako hoce indikaciju koji mu je kanal aktivan ako ne treba ostavi ne spojeno.
Kada se kompajlira zauzima oko 7% programske memorije, mozda naraste do 10% kada dodam snimanje zadnjeg ukljucenog ulaza kod ponovnog gasenja/ paljenja. Imam nekoliko 8 pinskih pic-ova ali onda mi je glupavo raditi nesto sa mikrokontrolerom a nemati nekakvu indikaciju koji je kanal aktivan.

[micro]

Ne trebas nista ,ionako to mi stoji i na kraju ce postati NOS komponenta samo da ih mikrocip nije nastancao na milijarde komada .

[pamook]

onda cemo se barem nac na cugi za primopredaju

thx

i par podpitanja -

LED indikaciju bih svakako stavio, rupe su izbusene i 2mm amber LED upasirane...

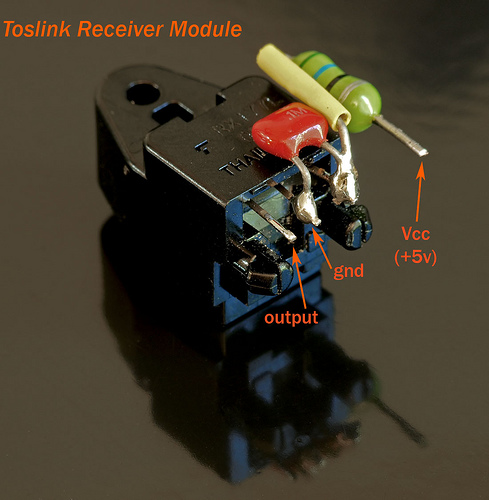

TORX-ovi ce biti napravljeni kao na slici, znaci trebam 5V napajanje za njih... koliki napon trebam za PIC?

i jos jedno - buduci da sam vec napravio 12V regulirano napajanje i uz njega delay timer sa 555, da li je moguce jos ubaciti i timer (od recimo 30 - 45 sekundi) u program PIC-a da drzi relej aktivan kod ukljucenja u struju? Pitam zato sto u tom slucaju mogu cijelu plocicu izbaciti van, ubaciti plojku sa PIC-em i napajanjem za njega...

paljenje uredjaja sam "rijesio" uzevsi ovo i racunao ga ugradit

http://www.ebay.com/itm/IR-Wireless-Rem ... 3cb5b4af40

daljinski mi ne treba nego samo ovaj "one button" pali/gasi (mrezni prekidac ce biti sa straznje strane)... ako se i to moze uprogramirati u isti PIC, onda i ta plocica ide van...

Znas sto, yebesh cugu, idemo na pizzu

[pamook]

evo da malo to srocim preglednije

ukupno dva dugmeta:

1 - on/off (pushbutton), indikacija moze i ne mora (uzet cu indikaciju s glavnog napajanja, taj dio znam izvest )

2 - input select + LED indikacija, 4 ulaza, u krug, beskonacno.... memorija zadnjeg biranog moze i ne mora (svakako je komfornije da ima)

- timer 30s-45s za odgodu anodnog napona, aktivira se pritiskom na on/off dugme i drzi relej aktivnim tih 30-45s


mislim da je to - to

[micro]

Pic radi na 5V , nasao sam 5 komada ali pic16F628A sto je isto kao i onaj prije ali sa duplo vise programske memorije.

Ako sam dobro razumio hoces jednu tipku da ti sluzi za selekciju ulaza za optiku i drugu tipku za paljenje releja poslije zadrske od 45 sekundi.
Tipka(e) mora biti tipa tipa da samo ako je pritisnes ima kontakt kad je pustis kontak prestaje.

Nejasno mi je ovo ,kad pritisnes tipku za start, pic odbroji 45 sekundi ukljuci rele i tek onda ukljucuje i opticki ulaz.
Kod ponovnog pritiska tipke za start on iskljucuje rele i ujedno i 4052(pin E na 4052).
Ili imas 2 releja jedan ostaje ukljucen drugi se gasi ili nesto trece.

Ili kod pritiska tipke on ukljuci rele i drzi ga ukljucenim 45 sekundi i onda iskljuci rele, a drugi ostaje ukljucen do ponovnog pritiska tipke ili?

Ovo samo kao obavijest ako je pic ugasen, poslije dolaska napona napajanja on treba recimo nekoliko ms da proradi a prosijecnom releju treba oko 5ms od dolaska struje dok kontakti ne prorade.

[pamook]

evo ovako je zamisljeno:

jedna tipka za pali-gasi uredjaj: stisnem, da kontakt, pustim - odspoji, znaci samo "impuls) - kod paljenja treba ukljuciti relej i drzati ga ukljucenog 30-45s, onda ga iskljuci i to je to.

taj dio sluzi za odgodu anodnog napona, relej ce po iskljucenju (nakon 30-45s) vratiti se u NC polozaj i tako pustiti HV napon na cijevi... do tada ga drzi iskljucenim da grijanje cijevi odradi svoje u startu...

(sad vidim gdje sam usr@o)- istodobno sa startom timera, PIC treba ukljuciti drugi relej koji pali ostatak uredjaja, znaci taj relej bez odgode (timera)...

pritiskom na isto dugme, gasi se sve (znaci, tipican on/off pushbutton)


drugo dugme je samo selektor ulaza i nevezan je za timer - kad ga stisnem, vrti ulaze u krug, skupa sa indikacijom...ovo dugme je isto "impuls" odn. kontakt samo dok je pritisnuto (pushbutton)

nadam se da nisam puno zakomplicirao, a i objasnjenje je

thx micro

/edit - PIC ce biti pod naponom cim se ukljuci glavni prekidac na straznjoj strani, a onda preko njega kontrola paljenja cijelog uredjaja na tipku s prednje strane...znaci PIC ce bit a-la standby, stalno pod naponom i u radu

[micro]

Znaci 2 releja pritisak na tipku za paljenje ,starta se odmah jedan rele(napajanje) , takodje istovremeno se starta i drugi rele sa prvim ali se gasi poslije 45 sekundi.

Ja da pravim napravio bih da se starta prvi relej odmah, drugi relej pali sa zadrskom od 45 sekundi i ostaje do iskljucenja kada oba iskljucuju, ovo mislim zbog sigurnosnih mjera ,nestanak struje ili slicno , napajanje mora biti dovoljne snage za 2 releja i ostalo, da ima 12V ako imas 12V releje i da moze raditi na duze staze da se ne grije previse .

Onda cemo ti napraviti, znaci oba releja se ukljucuju , poslije 45 sekundi jedan se rele iskljucuje, a onaj sto nastavlja raditi se iskljucuje kad ga pic iskljuci ili nestane elektricne energije.

Jos promisli da li
