Bato MM (LM3886 u macola-mostu)

[elvis]

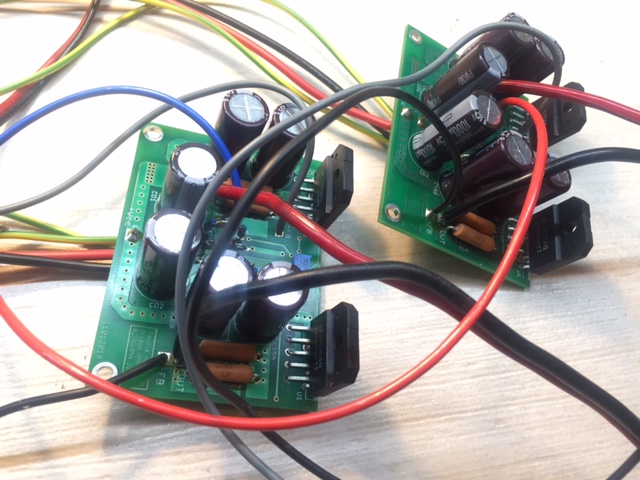

Samo kratko da prijavim, evo još jedan par BatoMM pločica je spreman za kutijanje. Ovo sam pokupio Ninu sa police, tako da neću izgubiti oči i živce slagajući SMD-e. Ideja je da ovaj BatoMM združim sa Bruno P preampom, da li u integriranoj verziji ili odvojenoj... to ću još vidjeti, a za sada je ideja da idem u odvojenim kućištima ipak nešto malo u prednosti. Sada kreće razmišljanje u kakvo kućište ugurati ovaj BatoMM, a da bude slim koliko je to više moguće..

[mikikg]

Pozdrav drustvo,

samo da vam javim da se LLC napajanje sa FSFR2100 privodi kraju, prvi prototip je uspesno i odlicno proradio, ostale su jos neke sitne finese da se ustelu i precizno optimizuju bas za Bato MM ...

http://forum.yu3ma.net/showthread.php?t ... 8#pid66738

Hvatajte zalet Nabavka delova, plocica, feritni materijal ...
Nekolicina vas sa ovog foruma ima pristup tamosnjem forumu, slobodno sherujte sve sto vam treba, sheme, PCB i ostalo u vezi ovog pretvaraca ...

[elvis]

Pozdrav drustvo,

samo da vam javim da se LLC napajanje sa FSFR2100 privodi kraju, prvi prototip je uspesno i odlicno proradio, ostale su jos neke sitne finese da se ustelu i precizno optimizuju bas za Bato MM ...

http://forum.yu3ma.net/showthread.php?t ... 8#pid66738

Hvatajte zalet Nabavka delova, plocica, feritni materijal ...
Nekolicina vas sa ovog foruma ima pristup tamosnjem forumu, slobodno sherujte sve sto vam treba, sheme, PCB i ostalo u vezi ovog pretvaraca ...

Hvala puno na ovom infu. Svakako ćemo pratiti temu na yu3ma forumu. Da li će ovaj novi BatoMM biti pogonjen ovim napajanjem koje spominješ, hm hm za sada sumnjam, no vidjeti ćemo. Sada je malo veći fokus na realizaciji Bruno P preampa kao pokretača novog BatoMM-a.

[elvis]

Evo samo kratak update, ipak ide klasičan power supply, diode u power supplyu će biti MUR860G, a elektrolit kondovi VISHAY 10.000uFx2 63V, uz napomenu da se za batoMM power supply ne spajaju serijski već paralelno (znači i više nego dovoljnih 20.000uF po kanalu). Kondovi su nekakva donja srednja klasa, ali sa dobrim ESR od 0,02. Sve navedeno je po svakom kanalu jer će biti dual mono. Osam dioda i četri konda ispade 350 kuna.. blagi užas

[Rade]

Gerber fajlovi za Bato MM v1.0 pločicu:

BatoMM_101_Gerber.zip

Sa top strane , tačka koja spaja R11 sa R12 ne postoji . Pošto je nožica br 5 od OP zbog toga otkačena sa mase na zvučniku se javlja samo 30 volti DC i LM postaju usijani

Može biti greška onih koji su radili štampe ili može biti greška na fajlu ......uglavnom kontakt fali na svih 10 mojih štampi tj na svima pa postoji šansa da se to još nekom desilo od onih 350 koji su skinuli fajl

[TDA]

Verovatno su pogrešili pri izradi pločice pošto su sve pločice koje su rađene po tim fajlovima ispravne.

[Rade]

Može biti da je Seed pogrešio / oni su mi radili / ali u svakom slučaju preporučujem da se modifikuje taj deo jer pod lupom izgleda kao da fali pista , u principu i fali jer nema kontakta .

problematični deo se nalazi sa strane smd komponenti i kada su LM -ovi okrenuti prema gore , to stoji ispod R 11 . Most koji spaja R11 sa R 12 i R 17 ....kada se spoji ta tačka kako treba pojačalo proradi bez problema

[Macola]

Pozdrav drugari i srećna vam Nova!

Odavno nisam bio na vašem forumu i videh sada da se često koriste diode MUR860 kao ispravljačice.
To je dobo jer one spadaju u ultrabrze i imaju drastično manje komutacione struje, samim tim i manje smetnje.

Međutim, postoji dosta bolja dioda u iste svrhe (prvobitno Philips, a sada je i drugi proizvode), a sa sličnom cenom. To je:

https://www.google.rs/url?sa=t&rct=j&q= ... BQ&cad=rja

Pozdrav

[elvis]

Pozdrav drugari i srećna vam Nova!

Odavno nisam bio na vašem forumu i videh sada da se često koriste diode MUR860 kao ispravljačice.
To je dobo jer one spadaju u ultrabrze i imaju drastično manje komutacione struje, samim tim i manje smetnje.

Međutim, postoji dosta bolja dioda u iste svrhe (prvobitno Philips, a sada je i drugi proizvode), a sa sličnom cenom. To je:

https://www.google.rs/url?sa=t&rct=j&q= ... BQ&cad=rja

Pozdrav

Hvala Macola na dobroj sugestiji. Iskreno nisam znao za ovu BYW29 diodu, a u međuvremenu su stigle i MUR-ice. No kako sam trenutno u kutijanju Bruno P preampa što se malo usporilo zbog obaveza, kutijanje novog BatoMM je malo na čekanju, pa nije isključeno da će se u međuvremenu dogoditi nekakva nabavka sa Farnella i onda svakako ubacim 10-tak BYW29-200. Koliko vidim nisu ni skupe, nešto manje od 1 eur po komadu što je skroz OK (zapravo isko kao i MUR860). Dobro je da je i ovaj podatak u temi, pa svi budući BatoMM diyeri obratite pozornost na ovu sugestiju oko odabira dioda za napajački sklop.

[zbotic]

Ja koristim Onsemi MBR10/100 i slične schootky - soft recovery što je isto odlična opcija samo treba paziti da izaberete sa dvije nožice ili što već tražite i da je napon najmanje 50% veći od nominalnog.
