Phono pretpojačalo

[s@ki]

C21 i C23 zarotirati
R2L i R mogu bliže sredini, sukladno tome poravnati vodove
R3L i R pod 90, smislenije idu vodovi

glupo pitanje...ova gomila padova s lijeve strane namjerno nije spojena nisačim ili ?

[Edison]

Mic po mic. Malo sam se igrao još sa ovim. Kao ča crveni kvadrat kaže- IGNORIRATI( @ S@ki)


Sve si bolji!

Moguce da u dijelu gdje je RIAA korekcija neces moci koristiti samo po jedan otpornik i kondenzator, vec ce se trebati snaci s dva paralelno/serijski, ako zelis precizne vrijednosti, a zelis... Pa mozda da razmislis i o tome. Pametno je prije izrade plocice pripremiti i premjeriti te elemente, da poslje ne bi bilo krpanja i stukanja...

[Khadgar2007]

To je naravno u planu, već smo se dovoljno čuli preko PMa i razgovarali u Sheratonu pa kada uzmem dijelove onda će ići uparivanje i zadnja prepravka pcb-a. Onaj izlazni RC dio može ići i 750o/0,1uF jer 0,082uF i sam Elliott kaže da je nezgodno za nabaviti pa je izračunao alternativu. Otpornika bome imam a valjda ću uskoro imati i stotinjak komada wimića 0,1uF/V pa se tako fino poklopilo da decoupling i taj "izlazni" kond imaju istu vrijednost.

Edit:Lako za otpornike njih nakalemim paralelno ili ako treba u seriju okomito pa malo p2p, jedino je kond zaheban element pa ako ću trebati kombinirati dva biti će čupavo,iako to je 22nF pa neće biti neki problem naći tu vrijednost pa sumnjam da ću trebati koristiti dva konda.

Još me jedna stvar muči/zanimljiva a to je da je RIAA ovdje napravljena kao jedan kond i dva otpornika dok sam malo gledao po netu i pogledao onaj Harkonenov phono i tamo je riaa napravljena od dva konda i jednog otpornika...

[Khadgar2007]

Tek sam sada vidio tvoj odgovor S@ki. Ovako padovi sa lijeve strane su jumperi za odabir ulaznog otpora i kapaciteta, 3 pina jer kada maknem jumper ne želim ga posijati u ladicu već da je lijepo na svome mjestu u kutiji.
C21,23 upravo napravljeno.
R2L,R2R- checked
R3L,R3R razgovaraj sa Zboticem jer mi je on predložio da budu paralelno sa R2*,a on je ja mislim u boljoj fizičkoj formi(ili i ti potajice nabijaš formu) od tebe tako da ću lakše pobjeći od tebe ako poslušam njegov savjet.

[zbotic]

Ideju o R3 sam editirao i rekao zašto nije bila dobra.

[Khadgar2007]

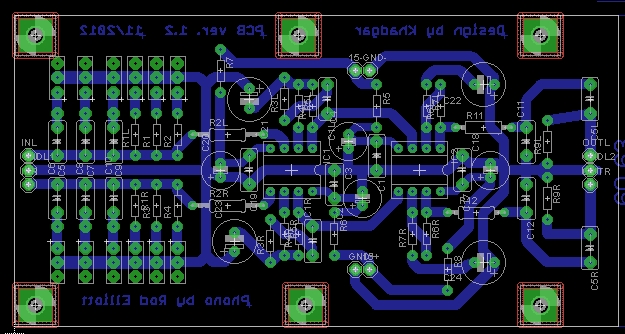

Evo slike sa S@kijevim izmjenama. Malo sam pomaknuo R11/12 i C11/12 ali ako će izlazni kond zahtjevati malo više mjesta oni idu tamo di su i prije bili...


[s@ki]

ako otpornike iznad čipa pomakneš prema čipu (a moć ćeš to zalemit pogotovo ako koristiš podnožja) otvara ti se mjesto da R3L horizontalno postaviš iznad. Također, elektrolit lijevo možeš zarotirati i praktički si te vodove sveo na "0".
Isto i ispod čipa.
Kombinaciju desno, rekli smo ne gledamo ?

[Khadgar2007]

Da mislim koristiti podnožja, nisam znao da ima mjesta za staviti te otpornike blizu OPa. znači opet se vraćamo na moj prvobitni plan sa R3Lom. Da a kombinacija desno je za sada nedodirljiva.

Kada se nacrt dovrši da napravim slide show nastajanja pcb-a?

[Edison]

Ovako padovi sa lijeve strane su jumperi za odabir ulaznog otpora i kapaciteta, 3 pina jer kada maknem jumper ne želim ga posijati u ladicu već da je lijepo na svome mjestu u kutiji.

Dovoljna su i dva pina za to. Kad ne zelis premostiti, stavis jumper samo na jedan od pinova, a drugi kraj jumpera ne spaja nista, visi u zraku, no sigurno nece pasti s onog jednog pina. Tako si siguran da taj nije spojen. Ako zelis premostavati nakon par godina, morat ces pogledati u nacrt plocice da vidis koji su redovi "aktivni", a koji je samo parkirni...

[zbotic]

Jumperi i ne trebaju ako se stavi odgovarajući DIP switch, a mislim da ga je bilo za kupiti u chipoteci.
