Low budget mrezni filter

[zbotic]

Pojednostavljeno kazano, da bi napon iz akumulatora podigli na nivo 230 V.

[nesa86]

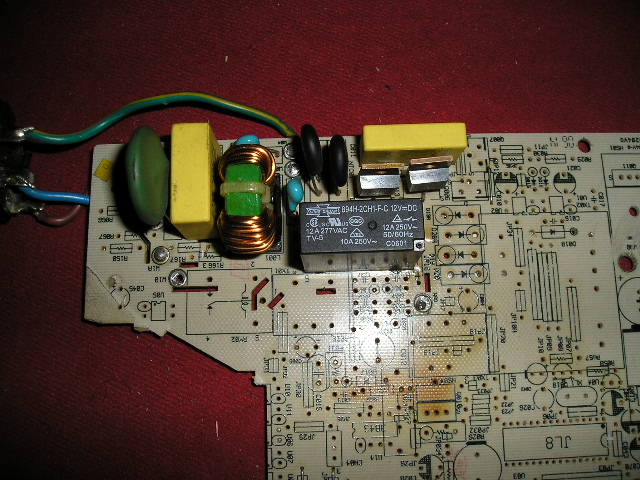

pozdrav oni su vezani na ulaz 230v pa ide posle na inverter koji smanjuje napon na 12v mugu da stavim sliku pa da bude jasnije

[nesa86]


[Mate]


iz te se slike ne vidi drugo nego dva-TO-nešto su blizu jednog releja i drugih elemenata koj su vjerojatno filter na 220 liniji kako ti kažeš.
Treba to gledat s jedne i druge strane da se shvati di što i kako. ali kao je pločica operušana više se bogzna što ne može vidjeti.
No, malo je vjerojatno da ti "mosfeti" imaju išta sa filtriranjem. Oni jedino mogu pomoći da se stvori više smetnji.

Kolike snage je taj UPS uopće bio. Ne liči mi na nešto solidno. Pločice solidnih UPS ova su druge boje i malo je vjerojatno da je moguće s njih išta odlemiti bez pravoga alata.

[nesa86]

to jeste filter za 220v bila su jos dva mosfeta

[Mate]

to jeste filter za 220v bila su jos dva mosfeta

a onda prijatelju, filtriraj sa samo dva.
Lijepo ti kaže zbotić a i ja da ti mosfeti nemaju blage sa filtriranjem a ti po svome.
To vrlo vjerojatno niti nisu mosfet. A gotovo sam siguran da služe za preklapanje tog releja i onog drugog releja kojeg više nema. I opet, nikakve veze s filtriranjem

[zbotic]

To su vjerojatno ispravljačke diode, a mogu se i četiri mosfeta složiti kao ispravljač.
npr.
http://www.thetaeng.com/FETBridge.htm

[nesa86]

nemaju veze sa relejem kada ukljucim u struju izbije osigurac,probao sam mosfete i ispravni svi

[nesa86]

hvala ti zboticu sto si postavio link sa mosfetima gledao sam slike i kod mene sve je isto povezano hteo bi da pitam koje otpornike da stavim koliko oma i koje diode unapred hvala

[zbotic]

Zener diode služe za zaštitu mosfeta i tu bi trebalo cca 15V ili manje, a za gate otpornike ne znam. Možda bi trebalo nešto računati s obzirom na potrošnju, a možda uopće ne trebaju.
