Low budget mrezni filter

[tom_hifi]

Zanimljivo to za Wime ...

Eto, ja budem radio mrežni filter po ovoj shemi. Skupljam napajanja polako, nije nikakva žurba.



Ako netko ima još kaj za nadodati na ovu shemu ili eventulno maknuti, prepraviti, neka slobodno kaže.

[zbotic]

Nabaci malo varistora, a može i signalizacija:

http://www.decdun.me.uk/mccircuit.html

[diy_ch33ta]

Wime svi hvale, makar na Moxtone stranici kazu da treba izbjegavat MKP10 i slicne - ne znam zakaj... Deklarirani su na 400VAC tak da problema nebi smjelo bit...
Ovi kondici koje sam stavljal u Woodijev filter su bili unutar 5% tolerancije, vecinom iznad deklarirane vrijednosti, tu i tam se nasla koja crna ovca sa nizim kapacitetom, ali niti jedan sa 30% nizim kapacitetom...
No ovak i onak sumnjam da ce bit Wima kondica u nekavom TV-u ili bilo kakvom komercijalnom uređaju, tak da je kupnja jedina opcija, a nisu bas previse jeftini... Na drugu ruku ovi izvađeni iz napajanja su gratis
A na onu shemu od Moxtone-a ja bi dodal jos saku-dvije varistora

[tom_hifi]

Skupljaju se polako dijelovi



Ima tu ERO, PHILIPS blokova, a i onih vulgaris nekih

[fixxxer]

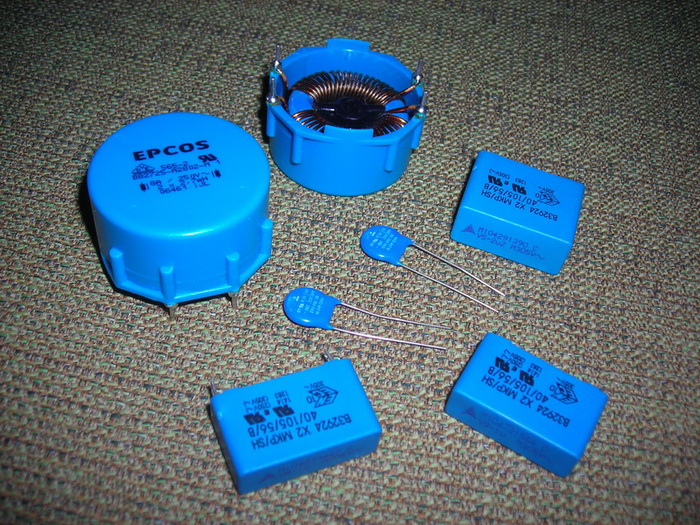

Evo i kod mene na okupu malo Epcos bratije koja ceka da se upotrebi, nekad

[tom_hifi]

Odlični su. Frend rekao da ima Siemense, slične, pa baš me zanima kaj će iskopati. Rekao da će mi ih dati

[tom_hifi]

Dal bude ovo OK za mrežni filter?





Nagoren je dio s varistorima i par dioda, ostalo SVE ispravno Elektroliti, folije, ZAVOJNICE, releji, sve.

[diy_ch33ta]

Skurena ploca sa natpisom "Legendary reliability"

A tu imas dijelova za filter kolko te zelja... Zavojnice taman, ovakvi elektroliti kostaju ko suho zlato, makar
nisu iskoristivi za filter, ona 3 Epcosa ce posluzit... Onih 8 manjih kondica (ne vidim sa slike) - 100nF???
Releji (ako su dobri) isto dobro dođu...

Imas jos koju takvu plocu viska???

[LesFaul]

Iz kojega je to modela APC UPS-a izvadjeno?

[tom_hifi]

Nisam to izvadio, pronašao kod jednog čovjeka pločicu kao takvu, stajalo mu samo i uzeo, eto, tako da ne znam iz kojeg je to modela

Ako netko nešto treba kaj meni ne treba, budemo se dogovorili nekaj

Folije su 68nF.
