Phoenix EL84-SE

[joe dalton]

Slijedece je pitanje, koja je svrha spajanja bypass capova preko sekundara OT na masu? Cemu "kompliciranje"? Nekakva povratna veza?

Vjerojatno si mislio na spoj sa sekundara na katodu EL84. Mene isto zanima čemu to?

Pitanje za gospona Predsjednika: jesi li probao bez onog otpornika 1M (povratne veze)?
Dozvoljavam si primjetiti da ste možda trebali otvoriti novu temu. Ne vidim kakve veze ima ovaj amp sa Pincovim headampom.

[zuzi]

Predcednik se ispričava što je ovo stavio u krivu rubriku (iz neznanja) i moli admina neka otvori ekstra temu jer očito ima zainteresiranih. Shemu sam izabrao prvestveno zato jer upotrebljava "prezrenu" ulaznu cijev koja je tako dobro odrađivala posao u starim radijima. Sve nakon toga je autorovo maslo kojeg sam se držao. E sad da li vođenje bajpas kondenzatora preko sekundara ima kakav utjecaj to treba pitati pametnije od mene, ja samo znam da sam to ispočetka previdio i spojio katodni otpornik i bajpas elko direktno na masu (iz navike).
Povratnu vezu od 1M sam probao ali mi je zvuk lijepši bez (sad će me se optužiti za šminkeraj).

[Roko]

Evo zuzi, postovi prebačeni u novu temu

Kako želiš da se nova tema zove?

[joe dalton]

Gospon predsjednik zahvaljujem na odgovoru.

Admin je brz poput munje. Jedino bi još trebalo promjeniti naziv teme jer se ne radi o headampu nego o pojačalu ECH81-EL84.
I po meni bi to spadalo u cijevnu tehniku.

[Roko]

Zuzi, jel' može Phoenix EL84-SE?

[zuzi]

Može.

[ilimzn]

Sada je na redu PL 84 sa istim drajverom. Nadam se da je to o.k.

Ovo me interesira, pa molim Predcednika da po zavrsetku testiranja objavi potrebne prepravke na shemi.

Slijedece je pitanje, koja je svrha spajanja bypass capova preko sekundara OT na masu? Cemu "kompliciranje"? Nekakva povratna veza?

Sekundar namotaja trafoa je upotrebljen za katodni feedback na izlaznoj cijevi.
Tipicno rijesenje bi imalo sekundar spojen serijski s katodnim otporom (korigiranim uzevsi u obzir DCR sekundara) i premostenim istim tim kondenzatorima.
Za razliku od rijesenja na slici, kod ovog tipicnog DC tece kroz sekundarni namotaj i dodaje DC polje u trafou, a istovremeno stvara neki manji DC napon na sekundaru, a time i na zvucniku.
S ovim na slici nema DC-a kroz sekundarni namot ni na zvucniku, a istovremeno je katodni otpor bypassiran kroz sekundarni namotaj. DC magnetizacija kroz trafo je odredjena iskljucivo DC strujom primara.
U stvarnosti je ovo detalj, jer niti DC isnos struje kroz sekundar bitno mijenja DC polje u trafou (radi manjeg broja namotaja u sekundaru), niti je DC napon na zvucniku velik. Istina, ako bi se koristili neki visokoefikasni zvucnici, vec i mali DC bi mogao dosta izmaknuti membranu iz centra i time uvesti dodatne parne harmonike i smanjenje maksimalnog headroom-a. Zato je rijesenje na slici modza detalj, ali vrlo elegantan, koji s istim dijelovima rijesava sve, ma kako male, probleme tipicne konfiguracije.

Sto se tice 1M povratne veze, to je zapravi 'Schade' povratna veza koja djeluje lokalno i donekle izlaznoj pentodi daje blago tiodne karakteristike (za nesto bas jako slicno triodi bi trebao biti manji otpornik i sasvim drugaciji driver). Bilo kako bilo, ako treba mocati neku povratnu vezu, onda bi to prije trebala biti ona u katodi izlazne cijevi, jer djeluje kroz trafo, dakle nelinearni element - u odnosu na njega je jedan otpornik od 1M prakticki savrseno olicenje linearnosti, a i ta povratna veza tesko da moze biti ista 'kraca'. Tko je cuo hereticnu crvenu ivericu, zna kako to radi

[Mate]

zuze, da ti ne propadne dioda, ako je budeš skidao, evo dobar transport za to pojačalce:

[zuzi]

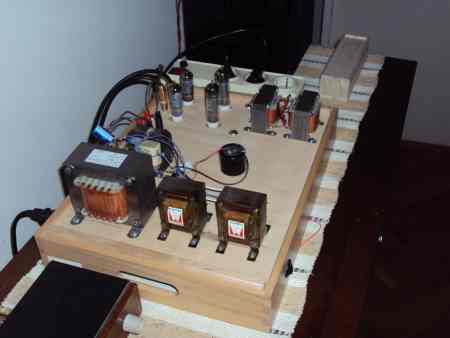

Možda ipak par fotki, makar nije bilo zahtjeva za istima

PL84 amp.jpg (34.86 KiB) Pogledano 9750 put/a.

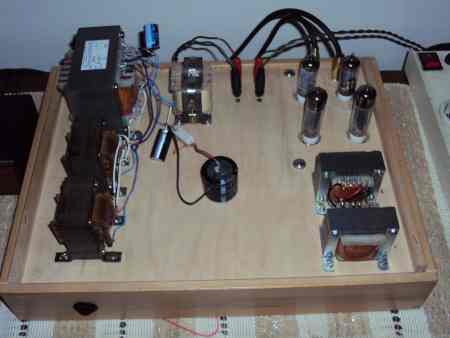

[zuzi]

PL84 amp I.jpg (31.55 KiB) Pogledano 9750 put/a.
