Tube tester - eksperiment sa konverterima

[elvis]

Nije da baš padam na dupe od ljepote , no ništa bolja situacija nije kod mene, ali što je je ne vire mi kondenzatori sa gornje ploče , a ispod haube je i kod mene također šuma kablova. U svakom slučaju ako tester radi kako treba, koga briga za izgled. Kada pogledam gomile sastavljača cijevnih uređaja koji su prošli kroz ovaj i druge forume, a koji nisu shvatili koliko je važno imati tube tester te i dan danas rade raznorazne cijevne uređaje, ubodu lampu pa ako radi to je to ... he he he he, tebi mogu uputiti samo pohvale na volji i hrabrosti obzirom da do sada nisi imao iskustva sa DIYem oko lampi (ispravi me ako griješim). Poznajem čak i ljude koji misle svoju egzistencijalnu budućnost zanovati na ovoj priči oko cijevnih audio uređaja, no također nemaju tube tester, to već spada u kategoriju "božesaćuvaj" bez komentara, ne kužim kako ne kuže koliko su neuvjeljivi u čitavoj priči.
Mislim da je ovo najbolji primjer svima koji misle diyati sa lampama (a još uvijek dvoje o tomu napraviti ili ne tube tester) kako je stvar zbilja izvediva. Ako se mislite aktivno baviti cijevnom tehnikom, prilično je neozbiljno ići dalje ukoliko ne posjeduješ tube tester, pa bi jedan dio diy resursa svakako trebalo odvojiti za ovaj uređaj. Ne treba to biti gotovo preko noći, treba započeti, malo po malo, relatvino brzo to bude gotovo, dimenzioniraš tester prema vlastitim potrebama i preferencijama. Naravno ovo vrijedi samo za tubelovere. .

[Roko]

Nije da baš padam na dupe od ljepote

ali što je je ne vire mi kondenzatori sa gornje ploče

To je zato što se slabo razumiješ u post-modernu i konceptualnu umjetnost... , ali budemo radili na tvom obrazovanju, duga je ziiima...






Inače, tester je potpuno funkcionalan i ovako skutijan (da ne velim uplastičen ), radi fino i sa tim djelom sam potpuno zadovoljan. Možda, u nekoj skorijoj budućnosti, dobijem inspiraciju za neku moćnu metalnu kutiju, iako za sad nevidim neke specijalne potrebe za tim.






...evo ovako dok je još u tijeku završno skutijavanje, kao mala proba funkcionalnosti, test jedne pola istrošene 6AV6

[elvis]

ono gore je Seven of Nine ako se ne varam, može ta ljepotica i drugačije izgledati jelte .......


A sada tester sa instrumentima izgleda mrvicu bolje što je je, no one kondove i hladilo koje vire poklopi nečim, plastični poklopac tako nešto... Ma važno je da radi i to stabilno koliko vidim, nema samooscilacija i ostalih smetnji koje su mene poprilično mučile.

[elvis]

6AV6 je mala trioda (7 pin) sa još jednom diodom, koristi se naravno samo trioda kao kvalitetna alternativa jedne polovine ECC83. Na displejima vidim da si mjerio sa Ua 250V, Ug -2V, Uf 6,4V i da na otporniku od 1 ohm mjeriš 0,7V što je u prijevodu 0,7 mA. Kod ove priče sa lampama koje vuku iznimno malu struju malo je upitna rezolucija tog instrumneta na jednu decimalu kao i način mjerenja preko 1 ohm otpora, svakako provjeri sa multimetrom da li ima nekakvih bitnijih razlika tj. odstupanja u voltima preko tog otpornika, tu su mjerene vrijednosti zbilja malene i moguća su odstpanja koja mogu dati krivu sliku. Provjeri čisto da budeš siguran da je to OK. Inače kod ovih malih struja možda bi ispravnije bilo mjeriti struju direktno, a ne preko otpornika, naročito jer ne možeš biti siguran da je otpornik baš baš 1 ohm, pa ovih mjerenih 0,7 mA ne mora biti istina. Ponavljam ovo je kritično samo kod lampi sa niskom strujom poput ECC83, 6SL7 ... tj. u ovom slučaji 6AV6.

[Roko]

Jesam, provjerio sam sa unimerima, uvijek dobro dođe malo prekontrolirati sa više unimera. Inače, ove kineske čukice imaju, kad se otvori kućište, obično negdje mali trimer kojim se može vrlo precizno izbaždariti instrument. Kao (neku) referencu sam uzeo profi Fluke 8846, stacionarni uređaj od poznanika u zgradi preko puta, on ima radi potreba svog posla, par vrlo preciznih Fluke uređaja, plus jedan prenosni 179. Uspoređivao sam nekoliko svojih unimera i ovaj UNI-T UT70A mi se pokazao vrlo vrlo blizu onom stacionarnom Flukeu, gotovo identičan po mjerenju sa F 179, a ovaj žuti "no name" (piše nešto xiole xl830L), također iznenađujuće dobar i precizan. Tako da od petnaestak unimera koje posjedujem, ta dva uglavnom koristim kad mi treba zaista precizno mjerenje.
Otpornik od 1R sam također izselektirao skupa sa tim frendom na njegovom Flukeu 8846, te na nekoliko posebnih Ohmmetara. Imao je on nekih dvadesetak 1R otpornika po ladicama i ja također pa smo probrali pet-šest i na kraju je izabran ovaj metalfilm od 2W (tolerancije 1%) koji je pokazivao najtočniji 1R, pa sam ga ugradio i o tom dijelu testera ne razmišljam više. Također, kad spojim miliAmpermetar u seriju sa anodom, dobijem identično mjerenje, tako da sam potpuno zadovoljan sa ovom metodom mjerenja preko katodnog otpornika, za moje potrebe sasvim dovoljno. Imam i precizniju čukicu za mjerenje miliVolti, koja ima rezoluciju od 0.01mV (10 mikroVolti), pogledaj tu na slikama na prethodnim stranicama, ali mi treba malo drugačiji napon i način spajanja pa za sad koristim ovu rezolucije 0.1mV (100 mikroVolti).



Evo kako to izgleda kad izbacim čukicu i spojim unimer, testirao sam opet istu napola istrošenu 6AV6:














Inače, prema datasheetu kad je nova treba mjeriti 1.2mA u triodnom spoju, pri uvjetima Ua=250V i Ug= -2V



Ova je skoro napol istrošena, iako je još uvijek vrlo upotrebljiva, to dosta govori i o tome da same lampadinice ne treba baš uvijek prerano otpisati, zapravo, pokazale su se puno otpornijim na trošenje, (bez obzira na svoju prilično zrelu dob), nego što sam mislio i nego što je uvriježeno mišljenje.

[elvis]

Ok, super da je tako. Inače kada mjeriš ove lampe sa 1mA, slobodno stavi instrument na 2mV, dobiješ na dvije decimale. Ništa pametno, no 0,70 ili 0,79 nije jednako (bar za mene je to važno kada su takve lampe u pitanju kojima se struja vrti oko 1mA). Za gitarističku priču u pred stupnju nije važno, za okretač faze ajmo reći skoro da da, ali samo kada je hifi u pitanju, a i gramofondžije bi voljele da su ti podaci što točnije izmjereni. U biti možeš uvijek izvući pinove za priključenje multimetra paralelno sa ovim instrumentom koji je na testeru. Treba imati na umu da je 0,1mA kod ove lampe gotovo 10%, tj. za lampu koja vuče 0,9 i 1mA ne možemo reći da je apsoluno jednaka (uparene) upravio radi toga, mada opet da sada ne s*rem kvake previše u praksi to ipak nije toliko bitno (čujno).

lampa kao lampa, nesavršena i uhu draga priča, ako si se odlučio na lampe onda na taj kompromis nesavršenosti moraš pristati kao na neku zadanu vrijednost, a ako se u stereo priči slučajno i javi debalans između kanala uvijek spašava balance pot. Zato predlažem osnivanje udruge pod nazivom "vratite nam balance pot" i sve rješeno

[Roko]

no one kondove i hladilo koje vire poklopi nečim, plastični poklopac tako nešto...

a-a...jok...to nikako ...iako je tako ispalo slijedom okolnosti jer sam želio dobiti onaj mali trimerić u sredini modula za negativni napon što bliže površini, tako da bude malo pristupačniji kacavidici, jer se po njemu dosta vrti, sad mi se čini da je cijela škatulica prepoznatljiva baš po tome, taj "Borg-ovski usadak" mi dođe kao neki zaštitni znak cijelog eksperimenta

[Roko]

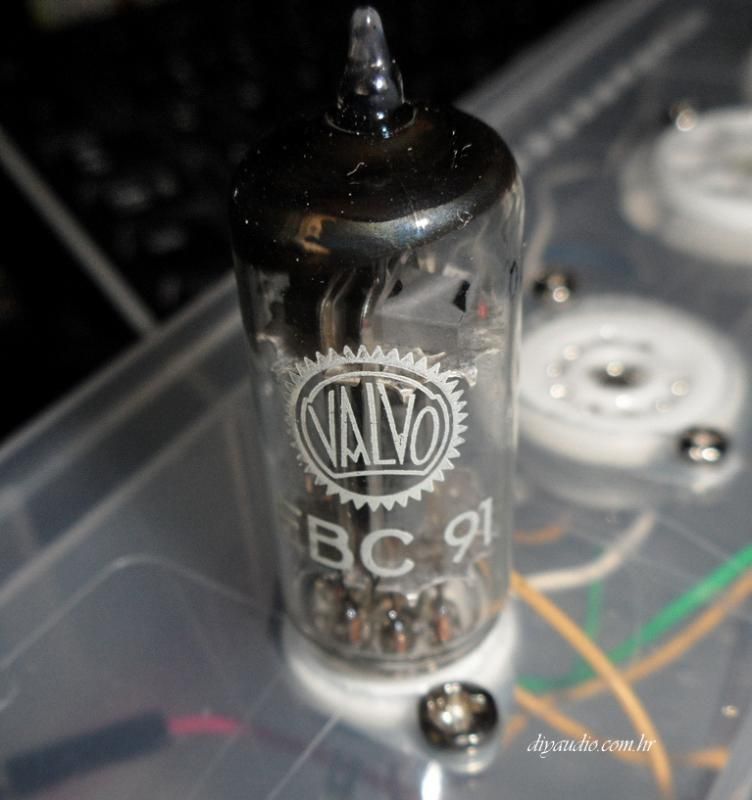

Malo za ilustraciju kako mjeri jedna solidna Valvo EBC91, koja je europski pandan amerikanki 6AV6:













Dakle sasvim solidno >90%, krasna elektronkica.

[Mate]

Šjor Roko,
je li idete po kućama s tom valižom ili se samo može doć kod vas doma i donijet žarulje?
Zapravo ne vidim na tom kuferu nigdje grlo E27 i E14 da bi se moguće premjerile i ove preostale žareće komponente koje su prešle u ilegalu.

[Roko]

Je, razmišljao sam da otvorim štand, prijavim se za ove EU-fondove, čujem otvorili štampariju i dijele eure okolo za upravo takve projekte, šakom i kapom...pa rekoh ajde da iskoristimo to ...i taman sam već bio počeo smišljati slogan za reklamni pano, u stilu: Donesite mi ju da vam je premjerim, ili me zovite u kućnu posjetu...kad prodje gospoja i bacivši oko na monitor, spusti malo kapke, podigne obrve, stisne usne i prostrijeli me jednim killer pogledom...pa me brzinski prođe volja za poduzetništvom...


samo me je jednom, pogledala mrko
