Jos jedan tube tester (PIC;LCD..)

[Roko]

Uhh...high end

...a baš san se bija pita na čemu si?...

[aparatusonitus]

...slavonski prstaci?

[bepone]

hehe kombinacija slavonskih i istarskih ! ove prve s papriku su klasik, ove druge samo sol, papar, cesnjak i kuhano vino!

[bepone]

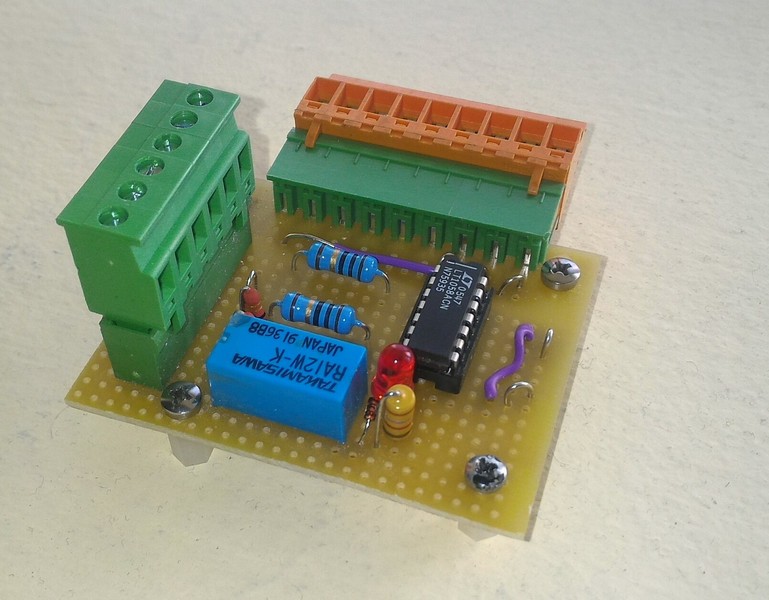

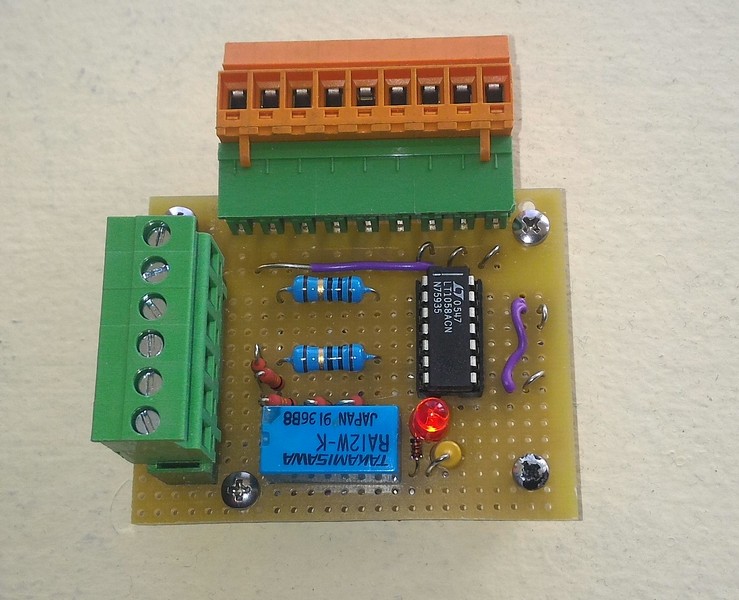

napravljena strujna kartica za mjerenje 4 struje: Ik1, Ik2, ukupna Ia, Ig2.., sa relejem za prebacivanje mjernog opsega anodne struje u slucaju premale rezolucije.. zapocetak ce se birati manualno, ovisno o ocekivanoj a kasnije ce se integrirati u mjerni proces...s donje strane pcba su montirani smd otpornici 0.1%, malosumni.
npr prvi slucaj malih struja, npr od 0-30mA rezolucija je cca 30uA..sto je pogodno za mjernje manjih lampica....
za slucaj struje 0-130mA, rezolucija je oko oko 0.13mA , gdje se ova druga skala moze koristiti za mjerenje jacih lampi...
odspajanje i servis omogucen preko ind. konektora u dva poteza!



[bepone]

prolaz kroz menije, ove virtualne , svi se skrolaju sa "start" butonom

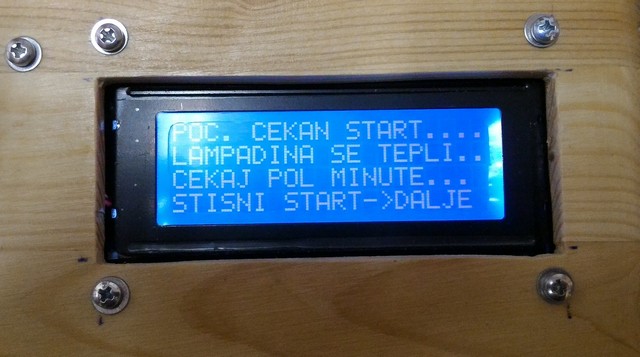

prvi


ovdje se ceka pol minute lampaski regulator da se "digne"..
drugi

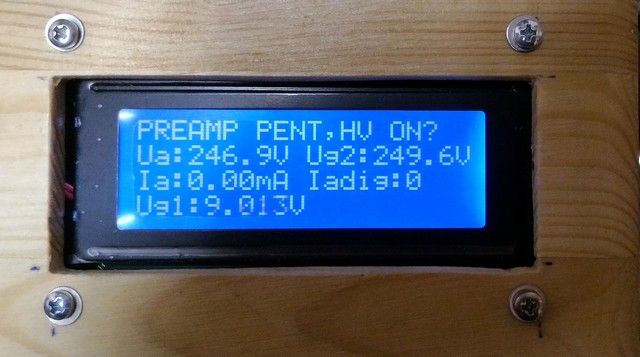

sluzi za nastimavanje napona, na lampi je samo grijanje i neg prednapon, visoki naponi jos nisu na njoj

[bepone]

treci

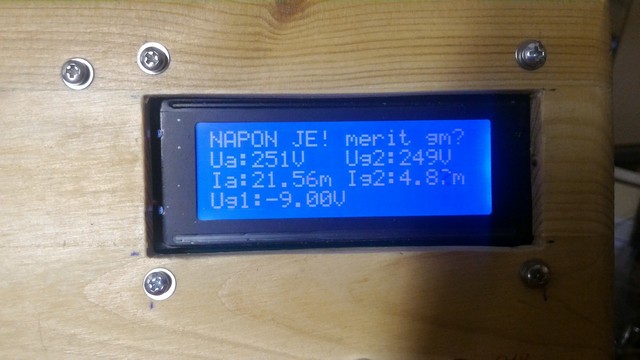

ovdje se vec zapalio visoki napon i krecu ocitavanja struja , anodne i g2 posebno..program pita hoce li se zapoceti sa mjerenjem gm, ako se odgovori potvrdno ide se na slljedeci..

cetvrti

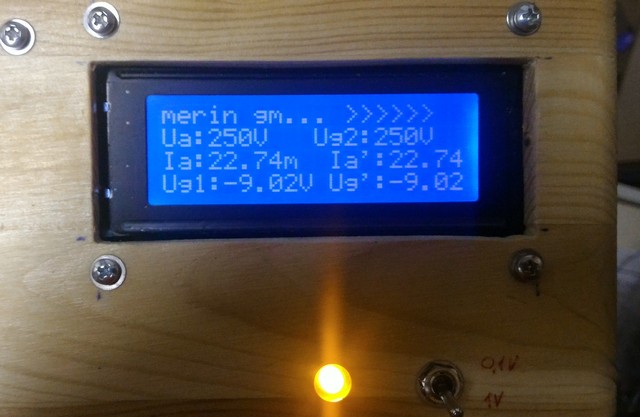

ovdje se ubacuju u memoriju startna mjerenja struji i napona, i za par sec se dodaje 1V na prednapon g1..

peti

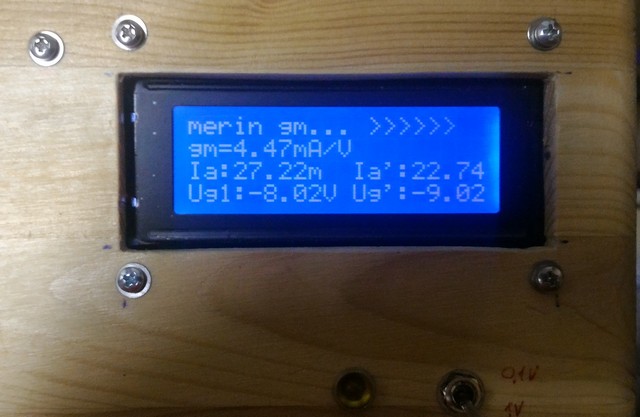

ocitava se nova struja Ia i oduzima se od nje prijasnja Ia'.. te se ispisuje gm...

[Roko]

Lampadina se tepli...
