Univerzalni ispravljač

[pinco]

Ne vidin razlog da radiš išta drugo kad ti ima 4 sekundara 12V........ još ako bi moga malo odmotat sekundare pa staviš ka ja, da imaš do 24V jedan napon sekundara poviše drugi puno bi pomoglo, imaš 723 i 741, ja san ima u metalnon kućišto NOS zalihe pa san iskoristija, bolje kad radiš uradit kako triba......

Ovo nisam baš skužio. Misliš da za napajanje glavnih tranzistora imam dva napona, jedan koji ide recimo od 0-24 a drugi od 24-35V? Inače ti namoti od 12V ča imam su predviđeni baš za napajanje integriraca a ne za napajanje glavnih tranzistora. Za glavne tranzistore imam dva namotaja od 35V.

Ja iman izvode sekundara na 27 i 45V, ako je tvoj trafo na 35 onda ostavi kako je..., ja san to vidija kod iskrinoga lab izvora, on ima 1.5A i 24V, koristi 2 izvoda sekundara radi disipacije, to san stavija i sebi, sklop radi super, samo okrićeš pot za napon a relej se automatski priklapa.

[Khadgar2007]

Ma da dobro sam onda mislio, ali to nažalost ne mogu napraviti jer je trafo fino složen i šteta mi ga je rastavljati i petljati se oko namotaja. Onda izgleda da idemo u sastavljanje ovog ispravljača jednog lijepog dana.

[Khadgar2007]

Danas sam malo gledao pločice ispravljača i gledao koji mi dijelovi fale tj. nisam ih zalemio. I sada je došlo na red odrediti vrijednosti otpornika koji su stavljeni u seriju sa potovima za rihtanje napona i struje. Na shemi iz majstora su označeni R5 za napon i R12 za struju. Kaže tekst eksperimentalno odrediti te otpornike, e sada da ne bi nešto prodimio iako sumnjam da bi,Pinco koje si ti vrijednosti stavio tamo?

[pinco]

Danas sam malo gledao pločice ispravljača i gledao koji mi dijelovi fale tj. nisam ih zalemio. I sada je došlo na red odrediti vrijednosti otpornika koji su stavljeni u seriju sa potovima za rihtanje napona i struje. Na shemi iz majstora su označeni R5 za napon i R12 za struju. Kaže tekst eksperimentalno odrediti te otpornike, e sada da ne bi nešto prodimio iako sumnjam da bi,Pinco koje si ti vrijednosti stavio tamo?

Uf, stavija san male trimere, kasnije mi palo napamet, pa san lipo poštela max napon i srtruju koja mi je odgovarala, to mi se ćini najlakše, sigurno imaš doma nekih malih trimerića, mislin da san 100k stavija, neće se ništa dogodit i bez njih, samo nećeš imat struju i napon max koji oćeš, meni se nije dalo eksperimentirat, e da, pita san se šta triban prominit na pločici, bija san zaboravija, to i izbacit one sekcije za analogne instrumente, jeftinije i lakše je odma na digitalu

[Khadgar2007]

Koje su to sekcije za analogne instrumente? Upravo gledam shemu koja je objavljena u Majstoru i nije mi baš jasno.

[pinco]

Koje su to sekcije za analogne instrumente? Upravo gledam shemu koja je objavljena u Majstoru i nije mi baš jasno.

Na verziji iz majstora toga nema, a ni ne triba ti, praktićki lako prilagodiš isnstrument ako triba...

[Khadgar2007]

To sam si i mislio. Vidim da ima samo dva OPa za struju i napon i to je to.

[Khadgar2007]

Jučer sam zalemio još par dijelova koje iz ne znam kojeg razloga nisam već odavno zalemio na pločicu ali nije bitno. Zato sam se danas prihvatio posla oko layouta. Evo kako sam ja to zamislio:



Hladnjaci su neki koje sam pokupio sa tavan jednog poznanika. Samo je jedan na slici jer je drugi malo drugačiji od ovoga i neće da stoji okomito. Tranzistore bi naravno direktno stavio na hladnjake, a pločica sa emiterskim otpornicima bi išla već negdje sastrane, po meni ima dovoljno mjesta. Dvije pločice su upravljačka logika ispravljača. Kondenzatori su 4x10000uF/63V panasonic iz Farnella, za njih ću već napraviti neke držače po uzoru koje je Ilimzn radio od coriana(moji neće biti od coriana). Instrumenti će biti na prednjoj ploči i ako će biti potrebna neka dodatna elektronika za njih ima mjesta da se prišarafi na prednju ploču ili da se stavi na kat.

Što se tiče hlađenja, to bi moglo biti malo nezgodno budući da su mi hladnjaci relativno mali ali staviti ću sa vanjske strane par ventilatora koje bi mogao narihtati da se pale na određenoj temperaturi. Unutarnje hlađenje bi bilo pasivno, znači hrpetina rupa pogotovo oko trafoa sa svih strana. Lim je 5mm tako da mogu i dno dosta izbušiti a da ne narušim čvrstoću jer će ovo biti dosta teško.

Prijedlozi,pohvale i prigovori su dobrodošli. Donji lim je dosta veći ali to je bilo kada sam planirao neki sasvim drugi layout. Naravno ako netko ima kakvu drugu ideju lako se ispravljač proširi i na ostali dio lima iako bi taj "ostatak" koji je određen od hladnjaka pa prema van bio taman da se napravi prednja stranica ili možda dvije bočne stranice za kakav audio uređaj normalne veličine jer lim od 5mm nije da ga imam na bacanje pa bi ga rađe ušparao ča više mogu.

[LesFaul]

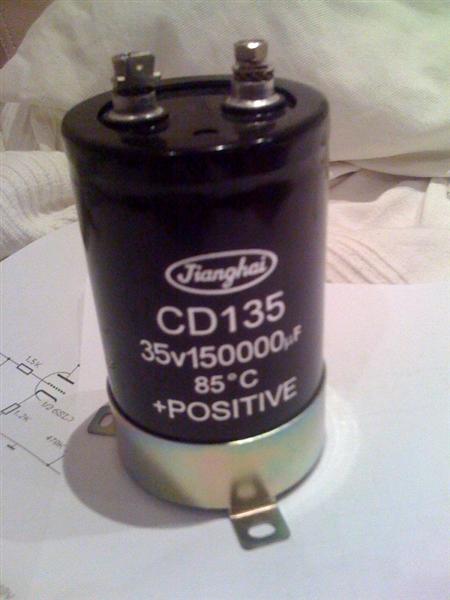

Lagani je OT ali se ipak tice napajanja za tranzistore kojih i nisam bas neki fan. Zasto bi se u kombinaciji s poluvodicima mogli iskoristit ovakovi kondici i bili uopce s obzirom na napon od malih 35V? Mislim da su po svim karakteristikama osim po "malo" vecem kapacitetu daleko od idealnih a i s cijevima bi malo teze radili.

Inace, imam ih 7 komada, dakle 1F (i malo vise) kapaciteta ukupno.

[Khadgar2007]

Vidim...vidim u magičnoj kugli da bi mogao dobiti jednog pasanca uskoro.
