Tube tester - eksperiment sa konverterima

[Roko]

Hi Roko. Evo tek sada vidim da si početak izrade tube testera stavio na forum. Čim se dokopam laptopa napisati cu par komentara. U svakom slučaju raduje me da sve radi kako treba, slijedi ti kutijanje svega toga, poprilična zafrkancija, no isplati se za to dobro potruditi. Jako korisna stvarčica.

Thnx Elvis, tvoja i Beponeova pomoć bila je odlučujući faktor, bez toga mislim da bih se teško odlučio na to, pokojni trs me godinama nagovarao da to složim, trudio se objasniti mi koliko prednosti takva mjerenja pružaju, ali sam se uvijek nekako izvlačio...sad mi je pomalo i krivo radi toga jer sam mogao puno ranije i lakše doći do nekih zaključaka i spoznaja. Sad se vjerojatno valja od smijeha gore na nebu kad gleda ovu moju smiješnu ikebanu, i govori mi: blesane, a ča san ti govorija...ali znam da je i njemu drago da sam se napokon odlučio to načinit.
Je, ostalo je još dosta posla, zapravo mislim da ide onaj najteži dio, a to je skutijavanje da to i počne ličit na nešto, ali pomalo...bit će i to
Prijedlozi za neku adekvatnu kutiju su, naravno, uvijek dobrodošli.

[Roko]

sviđa mi se ova kreativnost stola.

Aha...znao sam da će ti se svidit kreacije i ikebana na stolu, kreativnost nereda mi je uvijek bila jača strana...evo pokušavam te slijedit...navaljao sam još cvjetnog aranžmana u kreaciju:





KT88 prema datasheetu traži 400V Ua i 225V Ug2, pri -16.5V na g1...pa joj dadoh:









...i dobro se držala...

[elvis]

Mislim da kućište momentalno nije problem, ima tu još bitnih detalja koje treba razraditi prije određivanja tj. dimenzioniranja kućišta.
Pitanje je kako napraviti relativno efikasno sučelje za mjerenje a da se ne koristi hrpa istih podnožja i rotacionih prekidača,
čime se izbjegava gomila žica kojima inače obiluju ovakvi uređaji, a da sa druge strane imamo nešto relativno lako za upotrebu.

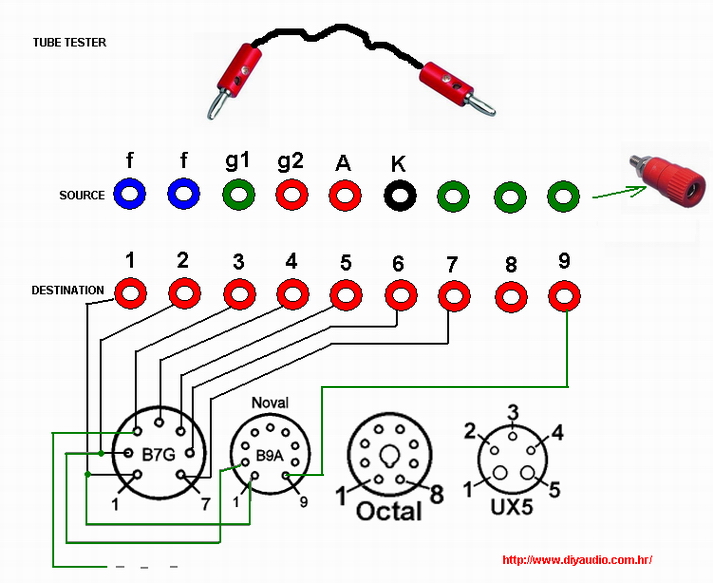

Evo za otvaranje mozganja na tu temu jedna slika sa idejom
kako to izvesti. Znači ovo je tek draft, vjerujem da ćemo istu dotjerati. Kao što se vidi na slici ispod imamo gornji red buksni
što je u biti souce svih potrebnih napona, vjerujem da tu ne treba pojašnjenje. Sa premosnicama vodimo potrebne napone na donji red
buksni, a donji red buksni spojen je sa izvodima podnožja točnim redom buksna 1na izvod 1, buksna 2 na izvod 2 ... znači u svakom trenutku premosnicom možeš
odvesti potreban napon na bilo koju nožicu bilo kojeg podnožja. Sve nožice svih podnožja paralelno su spojene, znači sve jedinice, sve
dvojke i tako redom do kraja. Za ovakav način mjerenja potrebna je malo povećanja pozornost onoga koji mjeri u smislu točnog prespajanja,
i naravno poželjna je bilježnica sa ciljanim lampama i pinoutima, ili čak napravljena "križaljka" za prespajanje buksni ovisno o lmpi (možemo napraviti nekakav pdf i podijeliti sa posjetiteljima forama (a koji ne moraju biti nužno i čolanovi ovog foruma, dapače). Potrošiš par sati i napraviš takvu bilježnicu za lampe
koje se najčešće mjere. Jedan tip prespajanja pokriva hrpe lampi.. a jedno podnožje pokriva i pentode/tetrode i triode.
Sa ova četiri podnožja pokrivamo stotine i stotine modela lampi..., a po potrebi se mogu dodavati i nova, manje tipična,te zato treba ostaviti malo mjesta na kućištu testera.

[elvis]

hebemliga, nadam se da nisam nešto bitno zakomplicirao temu već na samom početku u namjeri da je pojednostavim , a ovo je tek 5% čitave potrebne priče

[Roko]

Nisi zakomplicirao, naprotiv, meni se ova tvoja ideja čini vrlo zanimljivom baš zato što pojednostavljuje stvari oko layouta buduće kutije. Razmišljao sam o tome da napravim izvode svih važnijih napona negdje pri rubu gornje plohe kućišta, slično kao kod tvog testera, a da odvajanje izvedem preko prekidača. Ali sad mi se, dok promišljam o ovoj tvojoj ideji, čini da bi se i to moglo pojednostaviti, možda bi bio dovoljan jedan trostruki (TPDT) prekidač i onda ovako direktno povezivati po unaprijed otprintanoj šabloni za pojedine elektronke.

[Mate]

...
Pitanje je kako napraviti relativno efikasno sučelje za mjerenje a da se ne koristi hrpa istih podnožja i rotacionih prekidača,
čime se izbjegava gomila žica kojima inače obiluju ovakvi uređaji, a da sa druge strane imamo nešto relativno lako za upotrebu.
.

Ja mislim da si u želji za jednostavnijim dobio komplicirano. Ovako na prvi pogled čini mi se da je puno jeftinije i sigurnije postaviti "hrpu" podnožja nego tolike buksne i kratkospojne konekt kabele.
Kod ove tvoje verzije šanse da se nešto krivo upikne su velike , realne i događaju se redovito.


Edit.
Glavno da se slažemo ja i Roko.

[Roko]

Pa moraš negdje imat šumu, sad 'oš gore ili dole, stvar je kako tko voli...

Evo slične idejice...

[elvis]

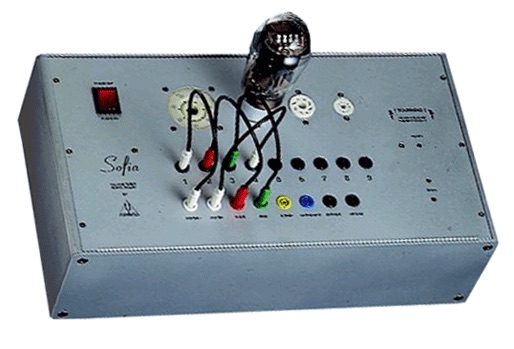

A ja imam više jednakih podnožja pa sam uspio staviti lampu u krivo podnožje, štete je dakako bilo no srećom sam sam napravio tester, sam i popravio . Kod mene na tube teseru ispod haubeje zbilja nemoguća šuma kablova, nisam siguran da je i to baš neko extra riješenje. Po meni ova fora sa jumperima u biti ima samo jednu jedinu manu, istu je Mate naveo, zeznuti ćeš spajanje prije ili kasnije, no sve drugo je na strani ove metode, a osigurači će odraditi svoje u slučaju greške. Na neubergerima imaju jumpere, ali umeću se preko označenih kartonskih kartica, ne možeš zeznuti. Možda bi mogli osmisliti nešto tako. Pregledavajući net naletih na sliku ispod, ne znam čemu služi uređaj, valjda je tester, no to je ono što nacrtah gore. U zbilji i nije neka šuma prespojnika.

[Roko]

Nadam se da će Roko dati nekakvu blok shemu u smislu onoga što je potrebno nabaviti i okvirno kako spojiti.

Evo blok shema koje sam ja koristio, Beponeovu i nekoliko tvojih:




Tu je blok shemu Bepone bio koristio za svoj tube tester sa mikrokontrolerom, kod mene je onaj osnovni dio isti, samo bez te PIC regulacije.

Na podnožja sam spajao po Elvisovim blok shemama:










Meni se učinilo prilično jasno i razumljivo, vjerujem da ljudi koji se odluče na slične samogradnje neće imati nikakvih problema. Uglavnom, svi regulatori napona se pogone sa glavnog switchera, jedino same mjerne instrumente (kako ih ja od milja zovem čukice ) napajam preko posebnog adaptera, a tu možda budem ubacio i dodatni (manji) switcher, kojeg također imam od ranije.

U dosadašnjem tekstu i opisu, naveo sam i linkove za kupnju konvertera sa cijenama, tako da ni to nije neki problem. Našao sam u ladicama, od ranijih projektića, sva podnožja, otpornike, sklopke itd...čak i onaj glavni switcher, tako da osim onih nekoliko konvertera nisam kupio ništa drugo, pa me tester do sad koštao prilično sitnu lovicu, vjerojatno najskuplji dio će biti kućište, a ni to nebi trebalo koštati previše.

[elvis]

Roko Roko, opet lakšim putem, pa zar je bio problem to uredno precrtati računlom, cca 20 minuta. Aj dobro neka ti bude. Prva rukom crtana slika nema smisla, jer je na drugoj korekcija sa duplim prekidačem za paralelno podizanje A i G2 napona. Trebalo bi je maknuti da ne zbunjuje. Taj dupli prekidač nije nacrtan korektno, pa bi i on mogao zbunjivati. OK nacrtati ću to ponovno kad uhvatim vremena kad SE TEBI NIJE DALOOOOO !!!
