motalica sa PIC16F877A i LCD displejen

[bepone]

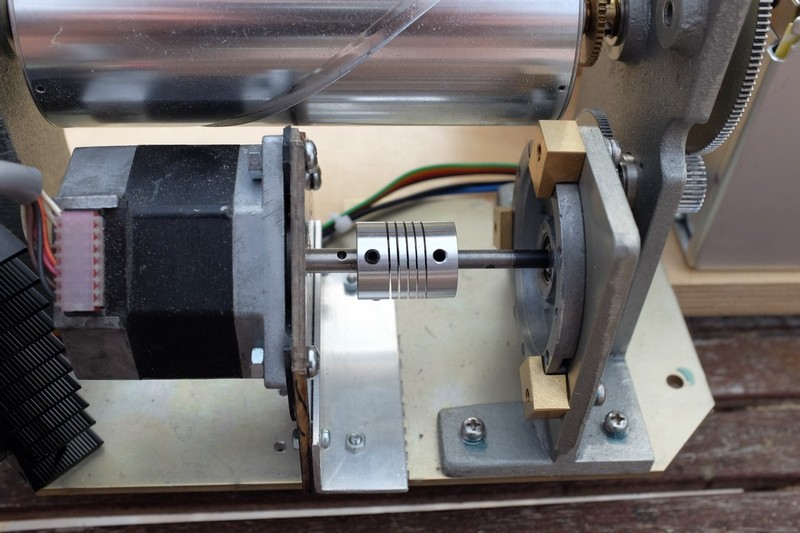

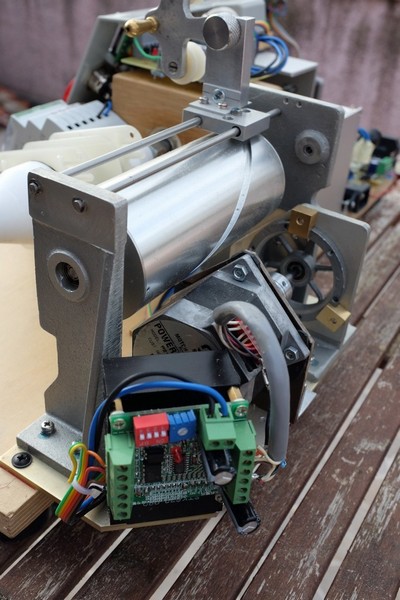

kineski drajv za ganjat step motor za posmak, i posmak prijenos ..



[bepone]

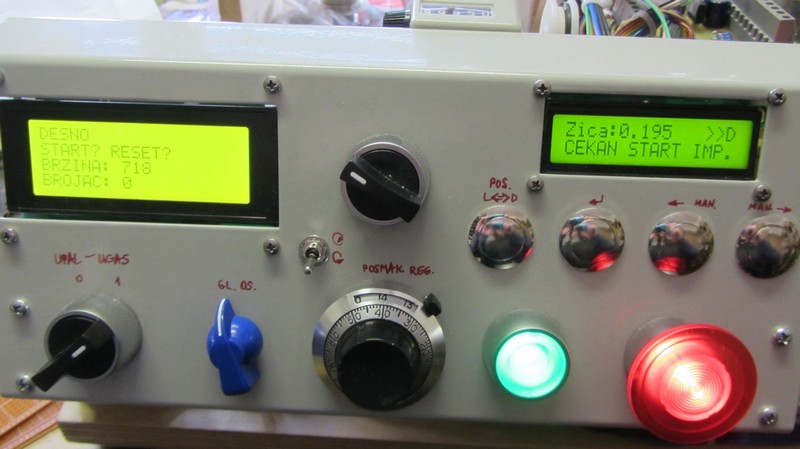

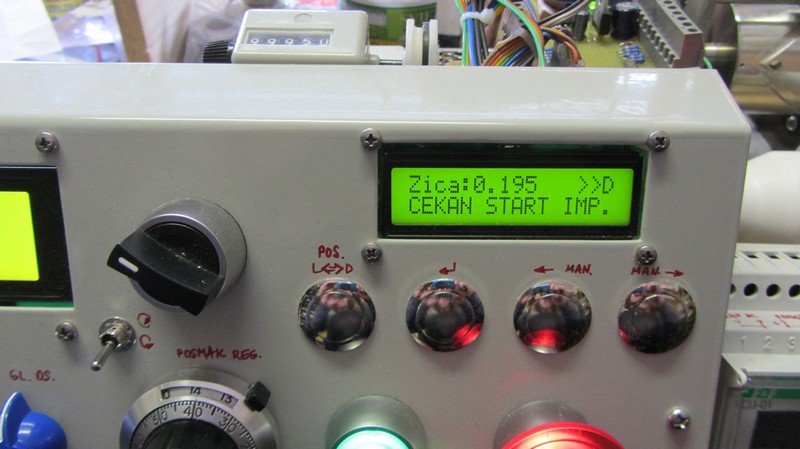

jedna u radu..


motalica je domoca pa govori Cekan

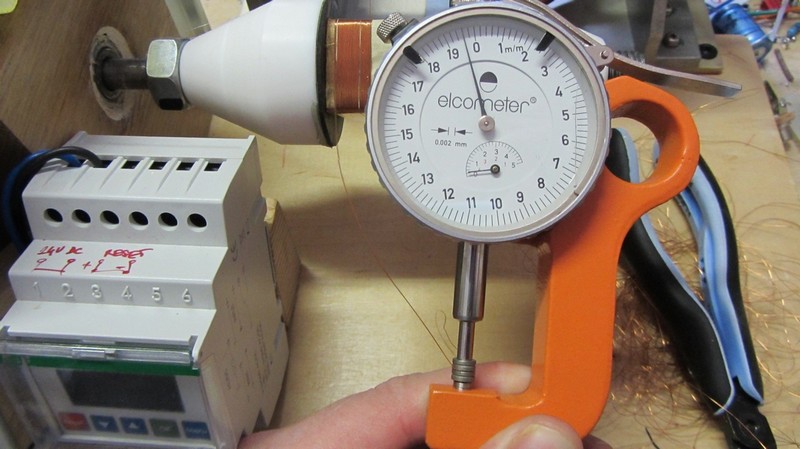

mikrometron se provjeri prvo motanja i nastima zica..


[bepone]

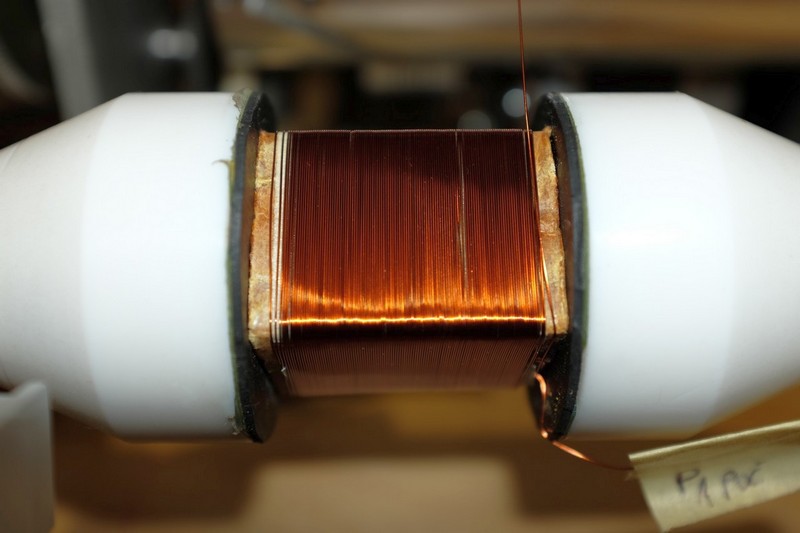

prvi rezultati, na probnom tijelu od prespana, prvi sloj


one raspuscene zicice na pocetku i kraju se lako malo poprave nije sa je tako ostalo to je samo u momentu slikanja!

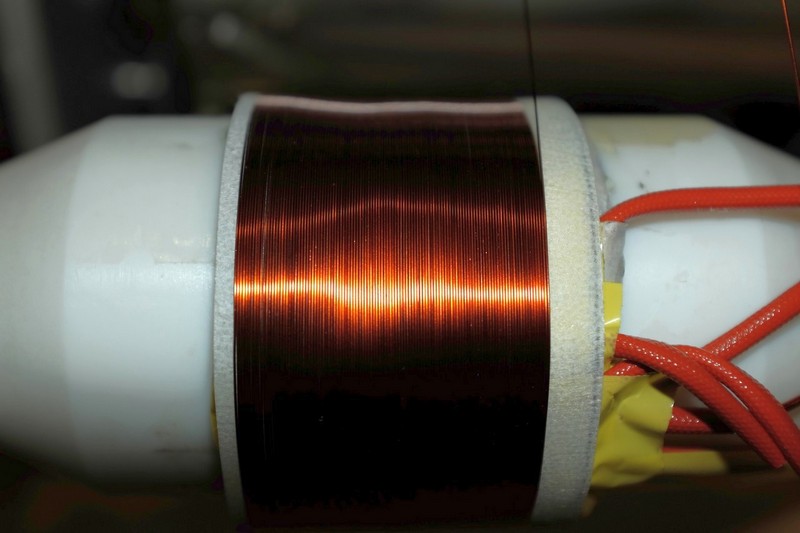

i zadnji sloj nakon 20 slojeva primara po 140 z


ovdje je vec tijelo "okruglo" radi puno papira i izolacije i posmak samo klizi po tome bez greske

[Mate]

motalica je domoca pa govori Cekan


Evala. Pozitivni jezični primjer za prof. Nives Opačić
Svaka čast Bepone. Još da stavit kola na šasiju da bude mobilna i onda moš motat po kućama.

[Roko]

Bravo Bepo!

Kako si riješio prilagođavanje brzine i jesi probao i malo deblju (recimo 1,2-1,6mm) žicu motat?

[Pao Pepeo]

bravo bepone !!! siguran sam da sad kad imas motalicu ono interesantno tek slijedi

[TDA]

Vrhunski!

[elvis]

Imao sam i ja nekakve propale pokušaje u smislu automatizacije motanja. Sve što sam automatizirao bilo je sporije od onoga što sam mogao ručno namotati. Kada uđeš u motanje trafoa priču, na kraju shvatiš da možda i nije toliki bed samo namotavanje žica koliko je tlaka stalno raditi međuslojne izolacije, brinuti se da nema "pobjeglih" žica u donje niže slojeve na početku i kraju špule, pa onda borba sa debelom žicom (1mm+) koja je neizvediva sa malim strojevima... sve u svemu ostao sam na ručnoj motalici. Kod frenda sam vidio kako radi prava motalica, i kada sam vidio tu brzinu, sva moja nastojanja automatizacije motanja u diy izvedbi su u trenu prekinuta .

Projekt nije jednostavan, moraš biti elektroničar, programer, strojar.. bepone respect, što da ti drugo kažem... !

[zmajz]

Samo brzinski, Bepo mi je preksinoć prije nego li je otišao nazad na brod donio pokazati probnu špulu i ispričati problematiku i točno kako Elvis kaže, najveći problem i gubitak vremena su izolacijski međuslojevi i krajevi namotaja koji hoće propasti u doljnji sloj. Treba imati kvalitetne špule/tijela za motanje kojima bi se to izbjeglo, tako da je motanje špula bez graničnika (ono na krajevima) prilično zeznuto. Rekao mi je inače da ima još par sitnica za uprogramirati, ali sad na brodu će to valjda riješiti. Automatski posmak prema debljini žice radi avionski, precizno ko darvilka.

[Mate]

... Kod frenda sam vidio kako radi prava motalica, i kada sam vidio tu brzinu, sva moja nastojanja automatizacije motanja u diy izvedbi su u trenu prekinuta . .....!

To je motalica tipa "Sport Billy":
"Namotaj mi spulu onakvu kakvu ima Marina, Evo ti žica"
Upal.
Gotovooooo Ugas.

Zato ja mislim da su za po doma dosta te ručne.
