PSUD vodič

[Khadgar2007]

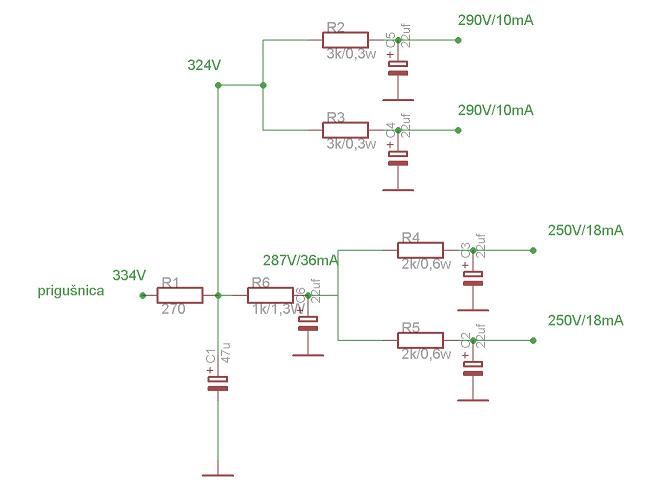

Imam jedan problemćić ča se tiče psuda. Radi se jedno napajanje koje ima ukupno 4 grane,pa sada kako to proračunati u psudu. Evo i slike kako bi to trebalo izgledati.Sve do točke grananja-znači spoj R1 i C1 je proračunato u psudu a ovo kasnije sam išao računati pješke.

[Mate]

Probaj ovako iz dva puta:
Postavi trafo, ispravljač i prvi LC stupanj. Zajedničko za oba puta.

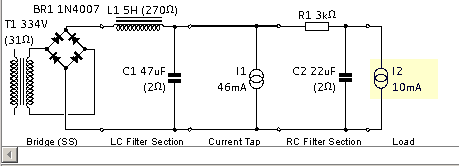

1. Iza LC dodaj strujni tap od 36mA (to je umjesto dvi grane 250V/18mA) i plus 10mA od jedne grane iz 290V/10mA ukupno tap=46mA
Gradi jednu granu 290 RC i dodaj njezinih 10mA na kraju. Kad riješiš vrijednosti iste su za drugu granu 290/10

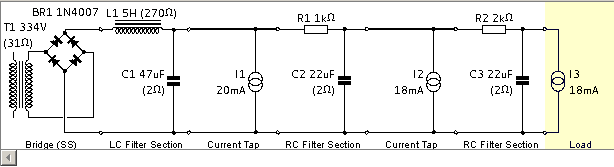

2. Iza LC dodaj strujni tap od 20mA (to je umjesto obe grane 290/10). Dodaj zajednički RC od 250V grana. Dodaj tap od 18mA, dodaj RC od jedne grane 250/18 i dodaj njezinih 18mA. Kad dobiješ rezultat, vrjednosti RC će biti iste za drugu granu 250V/10.

[Khadgar2007]

Aha, znači po ovome zapravo se ne trebam brinuti koliki je napon na tapovima, bitno je samo da vuku zadanu struju a ja porihtavam napon na zadnjem trošilu?

[Khadgar2007]

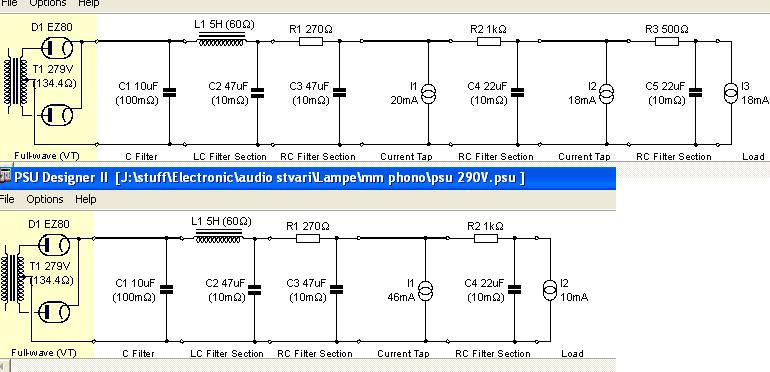

Evo i slike toga ča sam napravio:


E sada ne je "problem" ča se ono ča sam ja izračunao i ovo u psudu razlikuje i to poprilično. Vjerojatno Psud ima još neke parametre koje uzima u obzir ali baš toliko ne znam. Naravno da postoji jako velika mogućnost da sam negdje zeznuo kada sam pješice računao ali išao sam stvarno postepeno.

Na prethodnoj slici iz Eaglea do napona 324V sam došao uz pomoć psuda a kasnije sve pješke. Znači R2 i R3,pad napona na njima treba biti oko 30V i to je za 10mA 3k. Pad napona za 250V granu sam podijelio na dva, znači prvi dio je 36V i struja 36mA znači otpornik je 1k, a kasnije 37V i 18mA daju otpornik od 2k. Pa mi sada baš nije jasan rezultat u psudu.

[Mate]

Aha, znači po ovome zapravo se ne trebam brinuti koliki je napon na tapovima, bitno je samo da vuku zadanu struju a ja porihtavam napon na zadnjem trošilu?

Napon na zadnjem trošilu je jednak naponu na C ispred njega.

Neznam kako si ti pješke računao, bit je uključiti sve odgovarajuće struje kroz odgovarajuće otpornike.

Pokušaj ovako.
Postavi prva 3 člana CLC i tap sa ukupnom strujom 56mA. Kad to riješiš idi dalje kako sam ranije napisao. Cilj je da više ne diraš prva tri elementa i da daljnim pokušajima napon i struja kroz ta prva tri ostanu isti.

[Mate]

Čekaj čekaj. Sad vidim da nisi napravio isto kao na šemi. Što je onaj R od 270?
Ako ne možeš dodati samo redni otpor PSUD povećaj otpor L-a za tih 270 bez onog konda iza 270.

Ili bolje dodaj taj otpor u prvi stupanj kao RC ali to je možda malo neuobičajeno.

[Khadgar2007]

Mate, objasnio sam kako sam pješke računao u zadnjem odlomku moga posta di je slika iz psuda.

"Na prethodnoj slici iz Eaglea do napona 324V sam došao uz pomoć psuda a kasnije sve pješke. Znači R2 i R3,pad napona na njima treba biti oko 30V i to je za 10mA 3k. Pad napona za 250V granu sam podijelio na dva, znači prvi dio je 36V i struja 36mA znači otpornik je 1k, a kasnije 37V i 18mA daju otpornik od 2k. Pa mi sada baš nije jasan rezultat u psudu."

Nisam napravio isto po kojoj šemi, tvojoj ili mojoj? Ja na svojoj šemi iz Eaglea imam taj RC sa 270 oma/47uF
Recimo zašto ne bi imao taj otpornik od 270 poslije L-a, njega sam stavio da ne bi oni u rasprezanju bili poveći a i da ča bolje smanjim ripple prije grananja. Isti razlog zašto sam stavio onaj RC član od 1k/22uF prije rasprezanja za 250V grane.

[Mate]

Dobro, u tvojoj shemi se ne vide C1, L i C2 , samo piše "prigušnica".

Pitanje: kako si dobio iz PSDU-a 334 ili 324 nakon 270/47? Koju si struju tereta stavio?

[Mate]

S ovim tvojim pokusom, i C1 10uF odmah iza ispravljača, početna struja je veća nego dozvoljena struja kroz EZ80.
Trebalo bi počet s prigušnicom na prvom mjestu ili RC članom.

[Khadgar2007]

Hmm...prvi puta radim sa ispravljačicom pa je malo zbunjujuće. Već sam sa Edisonom raspravljao čitanje njezinog grafa i proračun dodatnih otpora pa kako nemam iskustva sa ovim nije ništa čudno,za sada sam izračunao dodatne otpore koji idu na anodu(100 oma). Ako stavim prigušnicu koju imam na početak(LC) ona skine cirka 130V. Kada si rekao da je struja kroz lampu prevelika to si mislio naravno na Imax(156mA) jer je Irms(47mA)

oki...sada sam skužio jedan problem...hebemu i opciju stepped load,zapravo kada mijenjam struju "value 1" i poslije toga pritisnem enter psud automatski uključi stepped load... i naravno da su onih 334V i 324V na šemi otišli u 3pm-a... Idemo fino ispočetka.
