Toroid 1kW

[davorin]

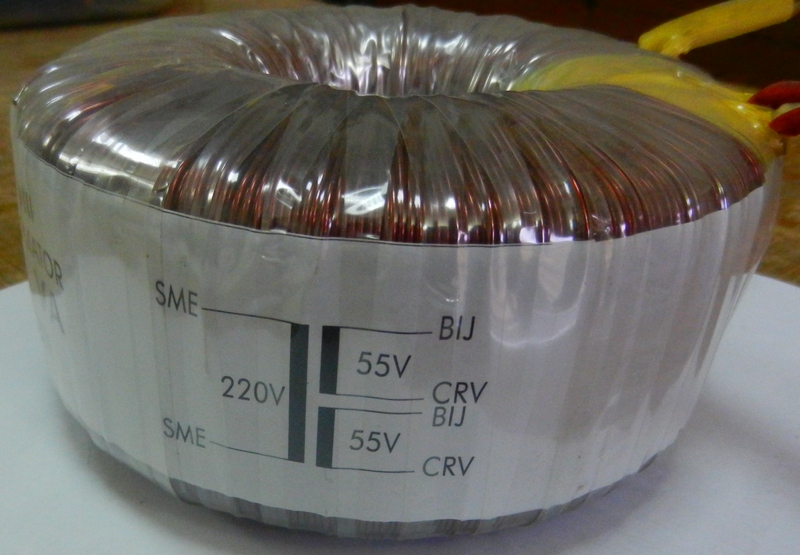

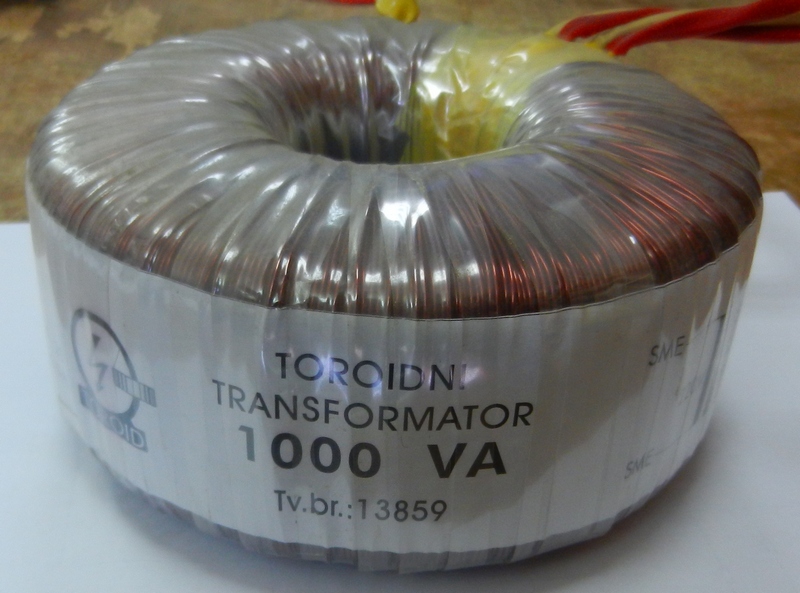

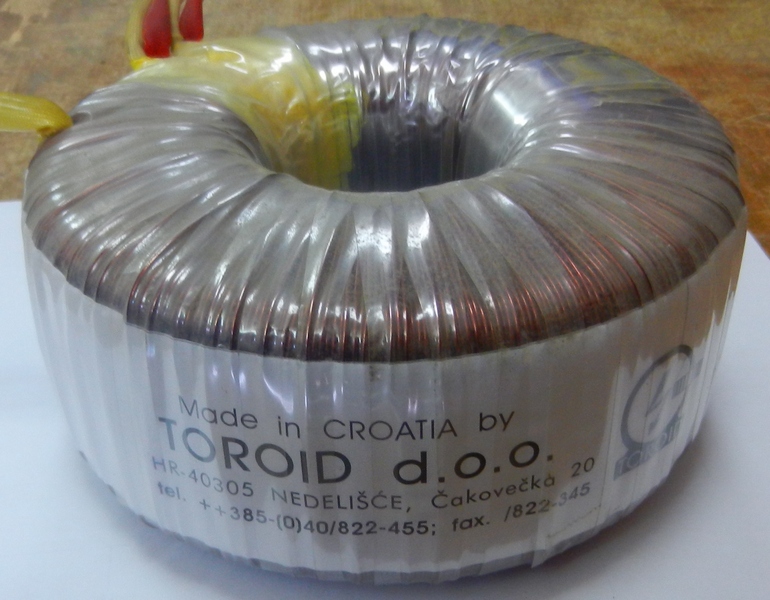

Prodajem ili mijenjam toroidni transformator od 1000VA (trajni teret!) sa 2 sekundarna namotaja od 55V (mogu se spojiti kao 2x55V=110V ili paralelno za 1x55V).
Promjer mu je ~160mm, a visina 78mm. Početna kalkulacija je napravljena za maksimalnu gustoću magnetnog toka od B=1,2T, pa je nešto većih dimenzija od uobičajenih transformatora iste snage koji se obično kalkuliraju sa B=1,7T. Zbog navedenih svojstava ima smanjenu struju prilikom uključenja u odnosu na uobičajene toroide.
Veličina jezgre bi mu pri standardnim kalkulacijama osigurala snagu od 1400VA.
Debljina žice sekundarnih namotaja je kalkulirana za 10A trajnog tereta po namotaju (ili za 20A kod paralelno spojenih namotaja).
Transformator je potpuno nekorišten, nov i skladišten u idealnim uvjetima. Nema nikakvih tragova upotrebe i kozmetički izgleda idealno. Naručen je i namotan za pojačala koja traže napon napajanja od +/-70V do +/-75V.
Zajedno s transportnim troškovima sam ga platio nešto više od 1600 kuna.
Tražim za njega 1200 kuna ili rabljeni, dobro očuvani i ispravni TUNER. Moguće su zamjene i za neki drugi elektronički materijal ili uređaj, ali o svim detaljima razmjene ću se dogovoriti kroz privatnu prepisku.
Trafo prodajem ili mijenjam zbog odluke da sigurno neću ništa raditi s poluvodičima, a smatram da takav vrhunski trafo nije lako naći bilo kome tko se bavi s njima i šteta da skuplja prašinu kod mene u radioni.

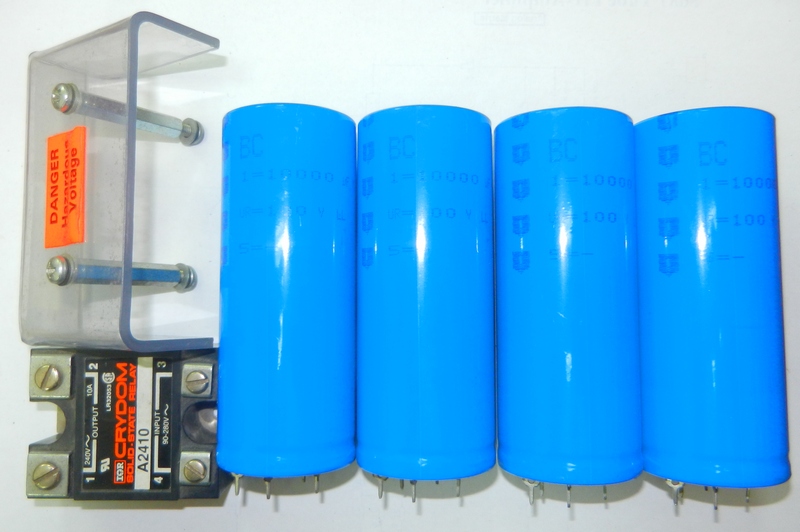

S obzirom na slabu kupovnu moć i recesiju, vidim da moram "podebljati" ponudu, pa trafu dodajem i 4 komada elektrolita 10000uF/100V (BC) "LongLife" i jedan "Solid-State-Relay" za izmjenični napon ukapčanja od 240V i struju od 10A (napon za uključenje je AC od 90V do 280V) sa izoliranim plexy-poklopcem, a s kojim se trafo može uključivati s prekidačem za vrlo male struje.
Sav materijal je nov, nekorišten i u potpuno ispravnom stanju.
Zbog maksimalne gustoće magnetnog toka od 1,2T i predimenzioniranosti jezgre, može se trafo uključiti i bez "SoftStart"-a.
Kod ovalvog trafa, mjesto skupih ultra-fast dioda (GRAETZ-a) bih obično koristio 4 komada IRF640 koji su (u to doba) bili puno jeftiniji od jednako brzih dioda (zaštitna inverzna dioda između S-D u samom FET-u; dv/dt-Peak Diode Recovery voltage slope=5V/5ns; If=20/40A; Uinv=200Vmin.; G spojen preko 100 Ohma na S!).
