TDA1543 problem

[grunf]

misterij riješen,CS8416 je ispravan u potpunosti,testiran s otpornicima prema masi bez TDA1543,nažalost kad se ubace TDA1543 ne mogu raditi više od dva

problem je u samoj pločici,tj. trebati će napraviti novu pa bih vas zamolio za pomoć novopridošlom članu ,ubacivanje buffera između CS i TDA možda bi riješilo problem,ali ajmo problemu pristupiti s druge strane pa napraviti skroz novu pločicu i izbjeći buffer i odraditi stvar kako treba

kako bi opisa problem ne znam,ali negdi je kvaka u masama ili samoj dužini vodova signala prema TDA i to jednostavno gasi CS

edit: ja bih preporučio CS8414 umisto CS8416 jer će puno olakšati život

[s@ki]

pa..malo je zbrda zdola (no pravi se javlja)
za početak dignite blokove prema gore, to će otvoriti dosta mjesta i kompletan dio sa TDA može ić na njihovo mjesto.
također ovaj c5 i okolni ili gore il još bolje pripadajuće gornje komponente spustiti prema dolje kako bi bili što bliže nožicama CSa
po netu se da nać hrpa sklopova gdje su TDA1541 i sl stavljani jedan na drugog paralelno pa možda razmisliti o takvoj varijanti ?(slaganje u tornjić)
Iako, ponekad pomogne kad se kroz iznova kreće sa pločicom pa se rodi nova ideja.
Umjesto hrpice kratkospojnika smatram da je bolje izvesti dvoslojnu pločicu..

[sstrsat]

misterij riješen,CS8416 je ispravan u potpunosti,testiran s otpornicima prema masi bez TDA1543,nažalost kad se ubace TDA1543 ne mogu raditi više od dva

problem je u samoj pločici,tj. trebati će napraviti novu pa bih vas zamolio za pomoć novopridošlom članu ,ubacivanje buffera između CS i TDA možda bi riješilo problem,ali ajmo problemu pristupiti s druge strane pa napraviti skroz novu pločicu i izbjeći buffer i odraditi stvar kako treba

kako bi opisa problem ne znam,ali negdi je kvaka u masama ili samoj dužini vodova signala prema TDA i to jednostavno gasi CS

edit: ja bih preporučio CS8414 umisto CS8416 jer će puno olakšati život

Grunfe, ovdi e moze pravit puno pretpostavki, od toga da se zbog "duzine" vodova javlja neka rezonancija, da se zbog toga ca svaki TDA chip ima uz sebe bypass kond javlja neka petlja itd ali mislin da je stvar zapravo puno prizemnija. Virovatno medju nekim folijama oko TDA chipova imas neku vrstu polu kratkog spoja koja sve to tereti. Po svim podacima iz datasheeta bi CS8416 tribal bit sposoban da pogoni jos i puno vise TDA chipova a to je uostalom proba sa otpornicima potvrdila. Ako ces mene slusat, ja bin prvo prekinul veze medju TDA chipovima negdi na sredini pa vidil da li je problem livo ili desno od tiga. A to san ti bil sugeriral i u jednom ranijem postu.

Ako su sada svi TDA vani i ako su veze prema CS-u odvojene, vec bi i sad ommetar tribal pokazat da li na nekoj od data / clock linija imas neki spoj tamo kamo ga se ne bi smilo imat

A proviril bin ommetrom i ona 3 otpornika od 47 oma izmedju CS i TDA. Ne bis viroval koliko puta se desi da ljudi stave 470 oma ili 4,7K ili 47K umisto 47 oma. A zna se i onaj u Chipoteki ili di vec zajebat pa ti prodat krivu vridnost a ljudi obicno po inerciju pogledaju prve dvi boje na otporniku i ako stimaju dalje ni ne gledaju.
Kako na shemi ima i podosta 47K, takva greska uopce ni nemoguca koliko god da to smisno izgleda.
A obicno takve banalne greske prilikom spajanja znaju uzet jako puno vrimena da ih se locira jer ih uglavnom niki ne ocekuje pa se cesto prave ovakve i onakve kompleksne pretpostavke.

Ajde stori jos tih par jednostavnih testova prije nego ca se otpise plocica. Ove 47-omske otpornike proviri tako da mjeris otpor ne na njima samima nedo direktno na pinovima CS i TDA pa ces tako odma verificirat da nije koja linija na plocici napukla

[sstrsat]

po netu se da nać hrpa sklopova gdje su TDA1541 i sl stavljani jedan na drugog paralelno pa možda razmisliti o takvoj varijanti ?(slaganje u tornjić)

To je jako losa ideja kad se koristi ovi forsirani rezim sa puno vecim naponom napajanja od nominalnoga. U tom rezimu ionako TDA1543 previse disipiraju pa ako im se jos povrh toga ne da prostora za oslobodit se topline onda su na korak od unistenja

[s@ki]

stoji...
mislio sam na ovaj pristup..

no zahtjeva petljanciju oko izvedbe hladnjaka itd al..

[arlekin]

Otpornici od 33R su u redu. Mjereno od pinova. Probati ću pripilati štampu pa probati strane.

Hvala!

[joe dalton]

po netu se da nać hrpa sklopova gdje su TDA1541 i sl stavljani jedan na drugog paralelno pa možda razmisliti o takvoj varijanti ?(slaganje u tornjić)

To je jako losa ideja kad se koristi ovi forsirani rezim sa puno vecim naponom napajanja od nominalnoga. U tom rezimu ionako TDA1543 previse disipiraju pa ako im se jos povrh toga ne da prostora za oslobodit se topline onda su na korak od unistenja

Žilave su to beštije.
U Philipsu CD610 imam 3 kom. u paraleli na oko 7 V i rade već mjesecima.

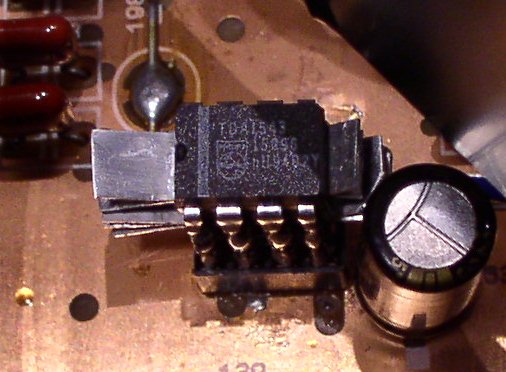

Uvalio sam između Al limove kao hladnjake i pokazalo se kao dobro rješenje.


Obzirom da se radi o modifikaciji postojećeg CD-a morao sam ići na takvo rješenje.
Da sam pravio novu pločicu ipak bi ih radije složio jedan do drugoga.

[arlekin]

Hm, sada sa svake strane radi kada je samo po jedan. Više ne radi sa dva TDA. Neovisno o pozicijama.

Događalo se i prije, ali bi na kraju ipak nekako proradio sa dva komada. Više ne.

[joe dalton]

Si siguran da su svi TDA ispravni?

[arlekin]

Da
