USB DSD DAC

[zmajz]

Mene interesira zbog čega je problem uz te šarene slikice napisati koja napajanja, zašto, čemu, protiv koga i čega.
"Kineske pločice napajanja" ne znači ama baš ništa.
Sa slike se vidi još manje.

[zbotic]

Nije problem, ali obično to napravim kada vidim da postoji interes. Pišem na Internetu petnaest godina pa mi dopizdilo unaprijed pisati Markove konake.



http://www.ebay.com/itm/LM317-LM337-Ser ... 6gzBHdkPDA

Ovo je napajanje LP filtera. Napajanje funkcionira po principu da opamp mijenja vrijednost virtualnog grounda za LM317/337 i time smanjuje šum. Analizirali smo to modelom i ispada jako puno, možda 30% manje šuma, više se ne sjećam

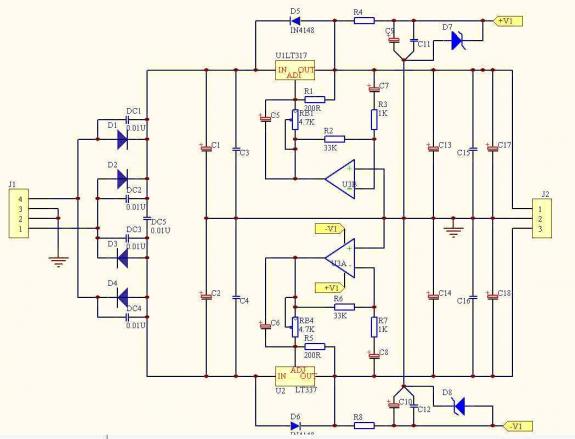

Shema:


Ovo dolje je napajanje digitalnog dijela
http://www.ebay.com/itm/Assembled-LT108 ... SwLqFV95xp

LT-ovi su inače niskošumniji od običnih tropinskih regulatora, a s obzirom da su kod kineza ultra jeftini i to u varijanti sa više ampera (manje šuma) to mi se činilo kao odlično rješenje umjesto originalnog JLsound napajanje

I konačno o JLSoundsu smo dosta napisali ranije s time da sada pokriva sve meni poznate PCM i DSD formate i ima mogućnost preko displaya mijenjanja filtera, podešavanje glasnoće itd.... Displej se napaja sa pločice digitalnog dijela pa ne treba posebni ispravljač. Kupuje se kombo opcija + displey. Cijene su bez PDV-a (bugarskog) i još nešto se dodaje za poštarinu. http://jlsounds.com/products.html

[zmajz]

JLsound topik sam pratio, ali me ova napajanja interesiraju, naročito LT. Prema šturim podacima na ebaju ne kužim o čemu se radi, prema slici kao da su dva potpuno odvojena napajanja, pa me interesira (kad ga već imaš u rukama) jeli to baš tako? Kinezi su napisali da je napon DC 0-48V i struja 0-10A, po grani ili ukupno? Jako su škrti u opisu primjene sklopa...

[zbotic]

Funkcionira kao dva potpuno odvojena napajanja. Svaki ima svoj graetz, LT i trimer za štimanje napona. Istina, nisam se jučer zagledao u pločicu s donje strane, ali mislim da su i fizički potpuno odvojeni. Evo ga na Aliju u boljoj rezoluciji i poslikano sa svih strana. Kada ga budem razmontiravao nastojati ću dodati fotografiju donje strane. http://www.aliexpress.com/item-img/Late ... 7.2.rbR2Co

Kako ovaj DAC radim za prijatelja, a imamo problem s veličinom kutije u koju sve mora stati, ovo mi je rješenje odmah bilo interesantno zbog kompaktnosti. Mislim da i bolje funkcionira od originalnog JLSounds napajanja.
LT1083 teoretski može 7.5 ampera, ali samo u paklu droge i alkohola jer trebaju mnogostruko veća hladila. Ovaj moj spušta napon sa ispravljenih 12V (neka je to cca 18VDC) na 5VDC i kod struje od 400mA je usijan na preko 65-70 stupnjeva (mjereno metodom dodira

Ovo drugo napajanje (gore na shemi) pokazalo mi se odlično. Varijante su i sa 7815/7915, a ima ga i onaj preamp kojeg sam prije neki dan stavio u temi "što radim..."

http://www.ebay.com/itm/NE5532-Preamp-H ... SwiLdV8oyj

Postoje i varijante samo pločice. Postoje i jeftinije varijante, ali sa lošijim layoutom gdje je na LM317/337 feedback otpornik predaleko od regulatora, što mu degradira karakteristike......

[zmajz]

Hvala, meni će trebati napajanje za digitalna pojačala 2X50W: http://www.ebay.com/itm/181893815397?_t ... EBIDX%3AIT
pa tražim nešto pristupačno. treba mi cca 18-22VDC.

[zbotic]

Ako uspiješ napraviti trafo tako da je 3.5 - 4 volta iznad traženog napona (minimalno dozvoljeni) i uz dobra hladila, možda bi mogao i LT1083. Zašto ne, ja vjerujem u točnost tehničkih podataka.....

Nađi neku kit verziju pa zalemi LT s donje strane i pričvrsti ga na kutiju pojačala.........

[aparatusonitus]

Ovo je napajanje LP filtera. Napajanje funkcionira po principu da opamp mijenja vrijednost virtualnog grounda za LM317/337 i time smanjuje šum. Analizirali smo to modelom i ispada jako puno, možda 30% manje šuma, više se ne sjećam

Ovako spojen opamp, dakle inverting s ac spojenim ulazom, služi za poništavanje ripple-a na izlazu 3-pinskog regulatora (fiksni ili adjustable, svejedno) u ovisnosti o gainu oko opampa...dakle u tvom slučaju je to 33x Kvalitet odrađivanja tog posla itekako određuje izbor opampa, izbor vrijednosti otpora u npv, kompezacija, rc konstanta filtra, i naposljetku (ili na prvom mjestu) gdje su nakačeni ulazi opamp...tamo gdje su nacrtani ili tamo gdje je teret

[zbotic]

Znao sam da je nešto sa 3....

Ali ipak, neće to tako biti jer i taj sustav ima šum...... makar mu je kontra gain 34 (da budemo precizni)

Edit:
Aaaaaaa, 33 je, Ivek je u pravu. Invertirani opamp..........
BTW neki je dečko na nekom stranom forumu, mislim dojče, to stvarno mjerio, računao i tako to. Za NE5532.

[zbotic]

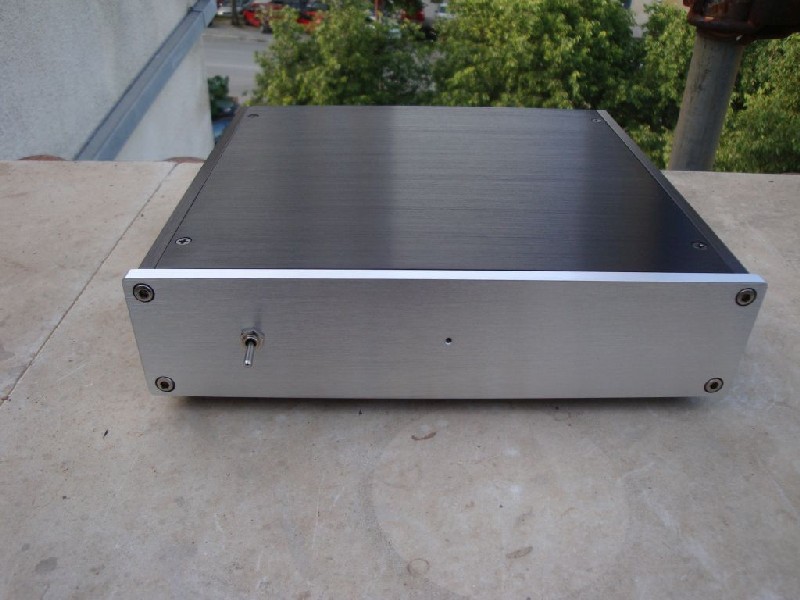

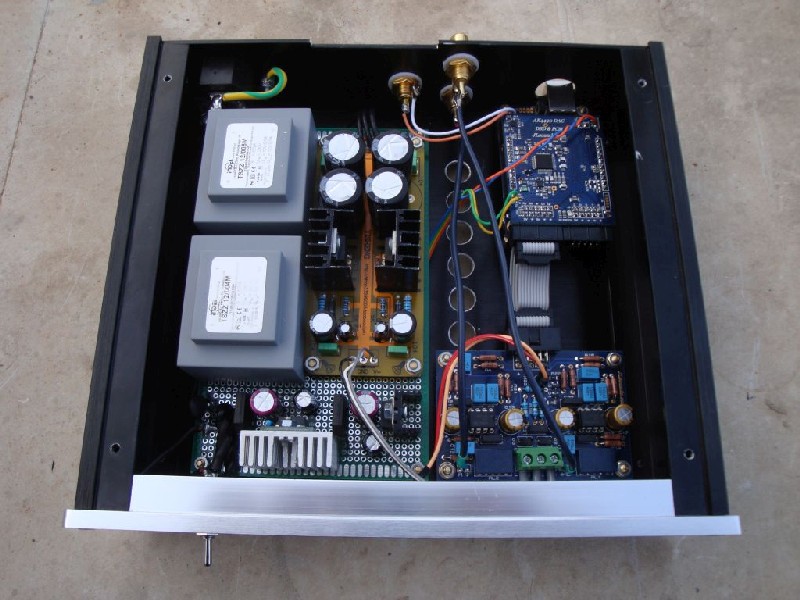

Još jedan složen rutinski. Otišao u robnu razmjenu za zvučnicu.



[ziki]

Super odrađeno .
