AK4396 DAC kit

[diy_ch33ta]

Troubleshooting time

Nisam se jos igral sa AK4396, ali kit je skoro identican onom sa CS4398. Buduci da imas osciloskop trebalo bi bit lakse nac problem.
Za pocetak bi trebal provjerit jel imas audio signal na izlazu iz AK4396 i jel imas normalan I2S signal na izlazu iz CS8416.
Tak ces ustanovit jel je problem u SPDIF receiveru (CS8416), samom dac chipu (AK4396) ili pak u izlaznom stupnju (opamp, koji god bio...)

Znaci za pocetak, pristekaj nekaj na njega, CD player, kaj vec i pusti nekaj da svira, provjeri sa osciloskopom signal između 1k otpornika na izlazu iz samog AK4396.
Donja dva 1k otpornika su ti desni kanal, a gornja dva lijevi. U teoriji ovo mozes provjerit i sa voltmetrom.
Maksimalni signal bi ti trebal bit 5,6Vpp tj. oko 2Vrms. Ja obicno koristim 1kHz ton za testirat tak nekaj, ali mozes pustit i normalnu muziku - zna se kak treba izgledat audio signal...
Uglavnom, ako imas zvuk na izlazu iz chipa, problem je u izlaznom stupnju, opamp, napajanje za nejga itd.

Ako nemas srece, ides provjerit jel imas I2S signal na izlazu iz CS8416, tj. na ulazu u AK4396.
I2S ti ide prek ona cetiri 51R otpornika - između chipova. Isto pustis pjesmu ili kaj vec i pogledaj sa osciloskopom signale na sva cetiri otpornika.
Na CS4398 kitu, ja sam izmjeril ovo;

CS8416:
za; 16bit/44.1kHz
LRCK - 44,08khz
SCLK - 2,821mhz (64x)
SDIN - data...
RMCK - 5,64mhz (128x)

za; 24bit/96kHz
LRCK - 95,9khz
SCLK - 6,14mhz (64x)
SDIN - data...
RMCK - 12,28mhz (128x)

Otpornici idu tak po redu, od gornjeg prema donjem... Ovo je mjereno sa multimetrom, i na drugom dac-u pa su moguca odstupanja, ali sve se
da skuzit iz toga... Ako to radi kak se spada, i imas I2S na izlazu iz CS8416, problem je u dac chipu.

Naravno moguce je da je problem i u hex inverteru, on ubiti sluzi samo za LED indikaciju i reset chipova, ali i on moze bit uzrok problema ako je u neispravan...

Naravno, standardno provjeravanje napona na regulatorima, prije svega ovoga, se podrazumijeva...
Valjda ti nekaj od ovoga bude od pomoci

[micro]

Izmjerio napone i sve je OK. Oba cipa imaju 3,3V na induktivitetu mjereno. Osciloskop mi pokazuje da na ulazu postoji spdif signal sa kompa ali poslije I2S nema bas nista svi pinovi na niskom nivou, mjereno na otporima od 51R.

Probacu sutra da ga spojim na DVD koji ima digitalni izlaz. Ako ne prpradi ide sa kupusom da se kiseli

[zbotic]

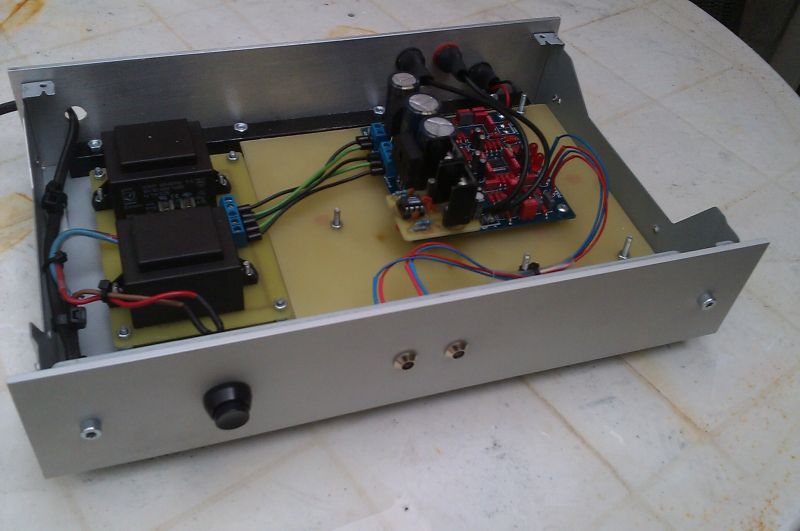

Zgotovio i ja svog.

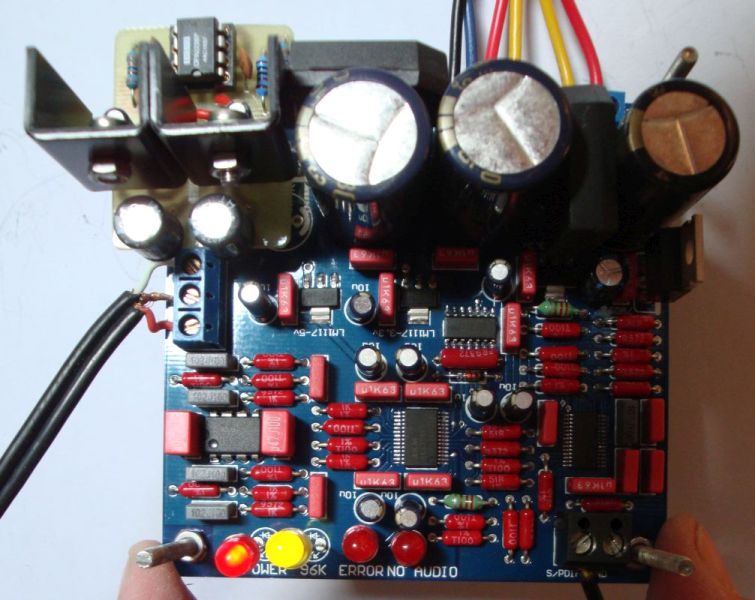

Od posebnosti otpornici su PRP, kondenzatori Panasonic FC,opamp LM4562, a dio napajanja dodatno reguliran (povratna veza s opampom). Proradilo iz prve i lijepo svirucka.

[zbotic]

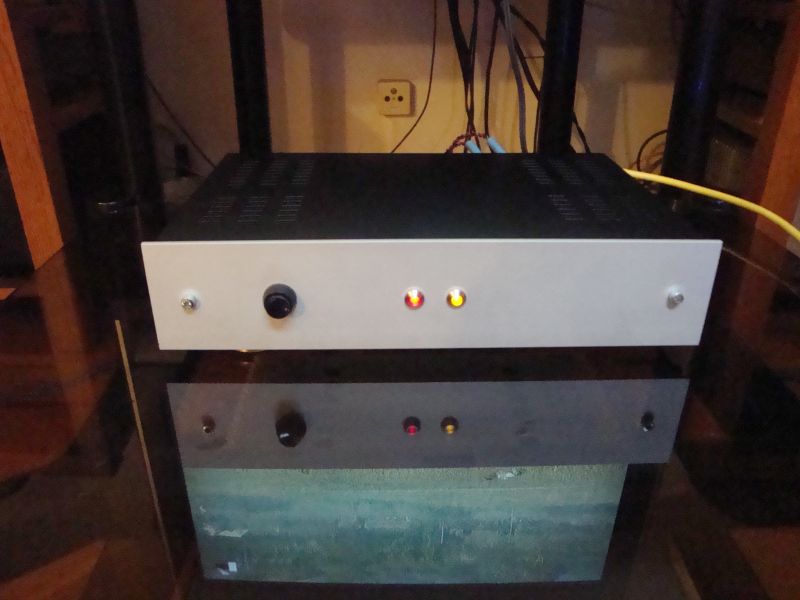

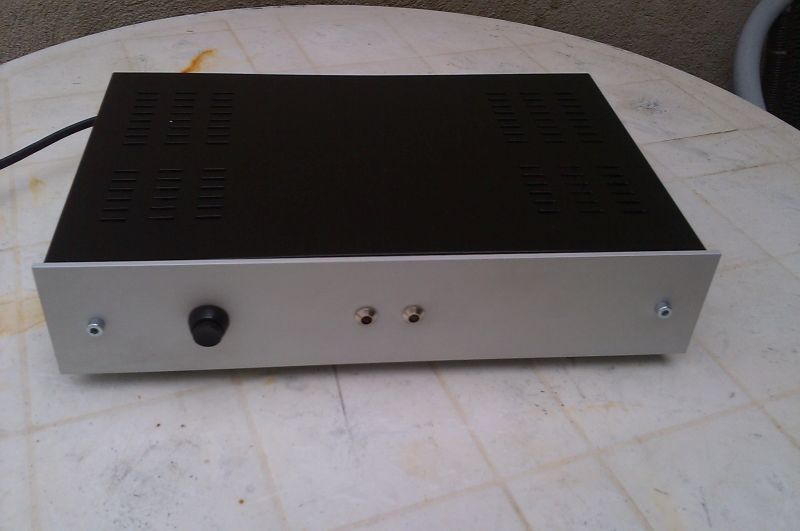

Spremljen u kutijicu.




[beboni]

......fino si skutijao taj dac,kućište od satelitske je zgodno za diy uređaje poput daca,preampa i headampa.jedino da fotkaš dio kako povezuješ prednju ploču sa kućištem.....to mi je jedna od boljki tih kućišta.
Zoki,meštre,za te pare,taj dac je avion......i ja sam u svoj ak4396 ubacio lm4562(LPF sa umjerenim karboncima i wima fkp) i svira tako već godinu dana ali gledam u dogledno vrijeme uzeti monacor izlaze trafiće ltr110 i probati ih umjesto opamapa.
btw,ja sam koristio BOM listu od onog talijana sa korekcijom LPF-a na opampu.

http://hobbyaudios.blogspot.com/2012/08 ... k4396.html

jel taj hibridni dodatak na pcb-u shunt regulator za opamp?ako jeste, može šema na mejl?

[zbotic]

Kutija od satelitskog prijemnika je okrenuta naopako, zadnja strana naprijed, a straga sam izrezao aluminijski komad koji je preko kvadratnog punog profila od 1 cm (Bauhaus) pričvršćen na donju ploču. Na nekadašnju stražnju stranu koja je sada naprijed, lako se zavida prednja eloksirana ploča od profila širine 6 cm, također iz Bauhausa.

Shema nije shunt, ne znam kako bih to pravilno nazvao pa ovako kolokvijalno kažem da je to "AC servo". Opamp registrira šum i odstupanja napona na izlazu iz regulatora i varirajući ground referencu regulatora, vrši korekciju. Foru sam također pokupio od kineza, a imaš na Ebayu kupiti i pločicu za verziju sa LM317/337.

http://www.ebay.com/itm/LM317-LM337-Ser ... 337c7b4c13
Shema je u konkretnom linku donekle kriva, ali vidi se što je pjesnik htio reći. Pločica je odlično projektirana i kvalitetno izrađena.

U slijedećem, ultimativnom DAC-u sa svim postojećim oblicima konverzije, a koji je u pripremi, ubacujem najvjerojatnije Lundhal-e. Otom potom.........

Regulacija iz mog DAC-a. Opamp može biti bilo koji niskošumni, a ja sam stavio OPA2604.

15V POWER.pdf

(25.55 KiB) Preuzeto 859 put/a.

[zbotic]

Imam ovih dana u planu i jedan superspecijalni regulator (jednostavne izrade) pa ću napisati nešto o tome ako se realizira. Za sada samo najava.....

[zerowaf]

Jedva čekam da vidim regulator.
Nego, imam jedno pitanje na koje bih trebao znati odgovor, ali ipak nisam siguran.
Koji je ovo element u bijelom krugu? Nekakva dioda? Ili puno fulam?

[beboni]

Kutija od satelitskog prijemnika je okrenuta naopako, zadnja strana naprijed, a straga sam izrezao aluminijski komad koji je preko kvadratnog punog profila od 1 cm (Bauhaus) pričvršćen na donju ploču. Na nekadašnju stražnju stranu koja je sada naprijed, lako se zavida prednja eloksirana ploča od profila širine 6 cm, također iz Bauhausa.

a šta sam ih podijelio a tako jednostavno

@zerowaf
mislim da je 1n4148,signalna dioda,davno to sklopih pa vizualno utvrđujem.

[zerowaf]

Hvala Beboni!
