Ajme, Zuzi, a da pribaviš malo bolji fotić, i da to poslikaš kako treba???
BTW, gdje da nabavim fine fleksibilne drotove za povezivanje ručka-terminali, da mi stvaraju čim manji otpor kretanju ručke??

[zuzi]

Što se tiče finih fleksibilnih drotova, vjeruj mi da su dovoljno dobri neki iz stare ručke koja se da kupiti na buvljaku za sitne novce. Najtanje i najfinije drotove možeš nabaviti kod zastupnika Audio Notea za Hrvatsku a taj je Hornet d.o.o. iz Čurilovca. Istina vrlo su tanki, vrlo su srebreni, iznenađujuće se lako leme unatoč tome što su tanki kao vlas kose i naravno nisu iznenađujuće jeftini.

[Dacho]

Bas sam se cesto pitao gdje nabaviti jeftini drot za rucku cisto zbog eksperimenta, nemam mjesta za slaganje starih odrtina da bih cupao zicu iz njega,...hehe.
Rucka je zakon I jos I svira,...zuzi tebi je to vrlo jednostavno posto se neopterecujes sa svim parametrima vjernosti zvuka, imas limitiran cijeli sustav I bas te briga za razna izoblicenja I sl., bitno da sljaka. Sve 5, samo naprijed...

[Mate]

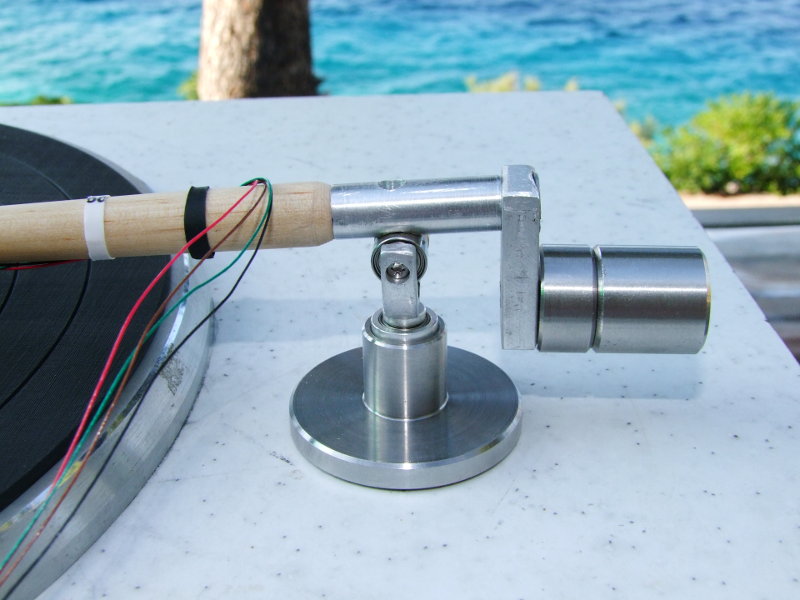

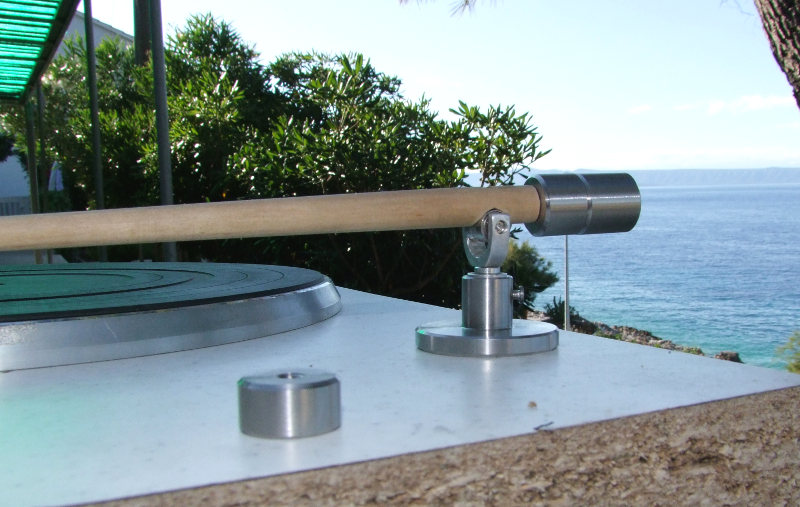

Evo moje verzije 2 alfa. (alfa jer još nje probana ) Par slika prethodne verzije sam objavio u "Što se radi ovih dana"
Ideja je bila da se kao osnovni materijal maksimalno koristi drvo i neki drugi prirodni materijali kao kod gradnje drvenih glazbala. Nažalost od ideje sam djelomično odstupio pa je tu opet krom-čelik i aluminij.
Ležaji su sa hard diskova.
Koliko god se ti mali ležajevi činili fini i dobri, zapravo i nisu toliko fini ni dobri. Posebno zato što se lako oštete ako se prilikom rastavljanja iole primjeni sila. Puno je varijanti i izvedbi, pa se neki skidaju lako a drugi tek primjenom sile. rezanjem dijela kućišta i slično.

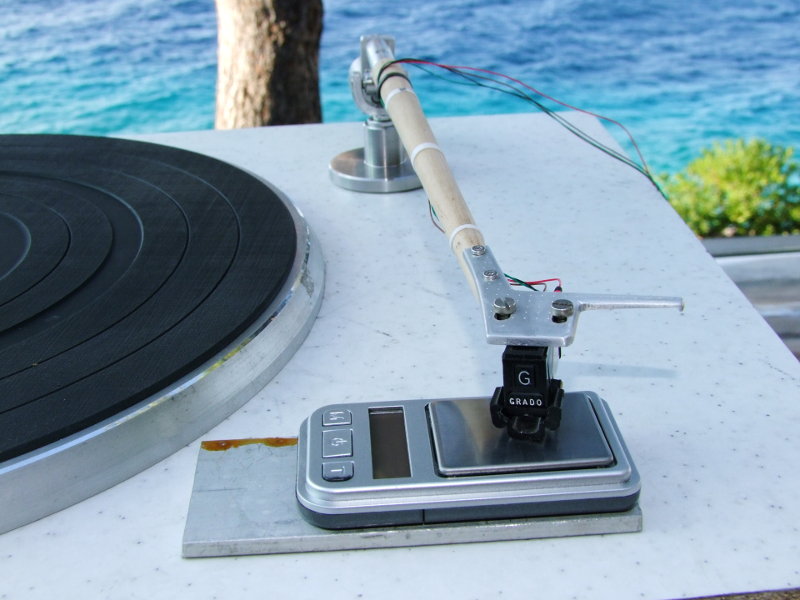

Ova varijanta 2 je nastala ispravljanjem nedostatak koji su uočeni u varijanti 1 prilikom mjerenja težina i uravonteženja.

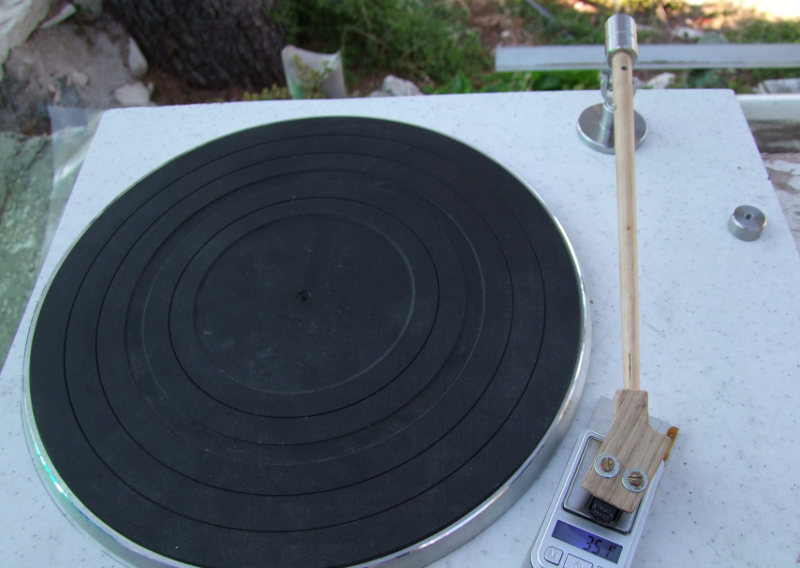

Sad je smanjena težina pojedinih djelova (ima i podvarijanta sa tanjim štapom).
Štap je od kista jer mi se to drvo činilo kao kompromis gustoće i težine a nije ga potrebno obrađivati osim podrezivanja na dužinu i obrade krajeva.
Druga izmjena je spuštanje težišta ručke ispod osi horizontalnog ležaja. Tako cijela vaga postaje stabilna, dok je u prethodnoj verziji bila labilna.




Shell je također napravljen novi od aluminija i ručkica čine jedno tijelo (prethodni shell je bio od drva i iskovana ručkica plus vijak za učvršćenje).




Ožičenje je naručeno preko ebay iz Engleske, međutim kabeli mi se nisu sviđali po debljini iako su bili opleteni koncem. Valjda su i sami kabeli osjetili da mi se nisu svidjeli pa su se "ubili" bacivši se pod bušilicu koja ih je smotala u klupko i tako je cijela izolacija od konca otišla k vragu.
Na raspolaganju sam imao još žice iz jedne stare ručke ali sam uzeo nešto treće, žice iz malih PC slušalica iii onih što se dobiju s mobitelima. Žice su po meni odlične. Ono vrijedno što sam dobio iz ebaya su zapravo konektori 4 +1 rezervni i komad 10cm tinol žice "visoke kvalitete" kako kaže prodavač, za zalemiti konektore i žicu . Te bužiri u boji.

Podnožje ručke i utege sam dao tokariti u firmi ali firma koja ima tokarilice za izradu prirubnica do promjera metar, ne može precizno tokariti male stvarčice. Malo karikiram ali zaista trebaju precizni i nerasklimani strojevi. Praktično trebaju alatni strojevi za obradu djelova za ručku. U mom slučaju uteg koji je prokromski cilindar fi 20mm x10 15 i 25 mm dužine , probušen kroz sredinu i narezan M6 narez nije okomit i vijak kroz njega ne prolazi okomito nego zavija ko slamka u limunadi.
Doma pak imam ručnu el. bušilicu, loš vid što neće dati precizne rezultate u obradi i bušenju. Stupna bušilica određene preciznosti je zaista neophodan alat za DIY namjene.

Gramofon je također u izradi ali ništa pre-fensi. Nadam se zadovoljiti neke minimalne zahtjeve. U međuvremenu mi je pregorila jeftina glodalica. Jučer sam dobio novu Bosch. Onda nastavljam s gramofonom.

[Mate]

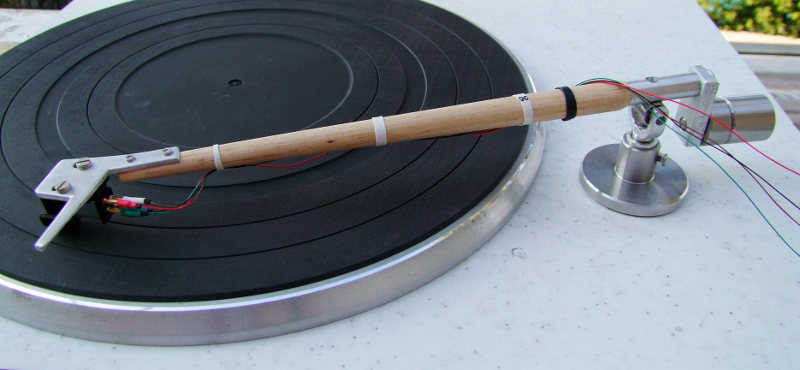

Evo prikaze prethodne verzije i još nekih sličica koje nekome mogu pomoći.

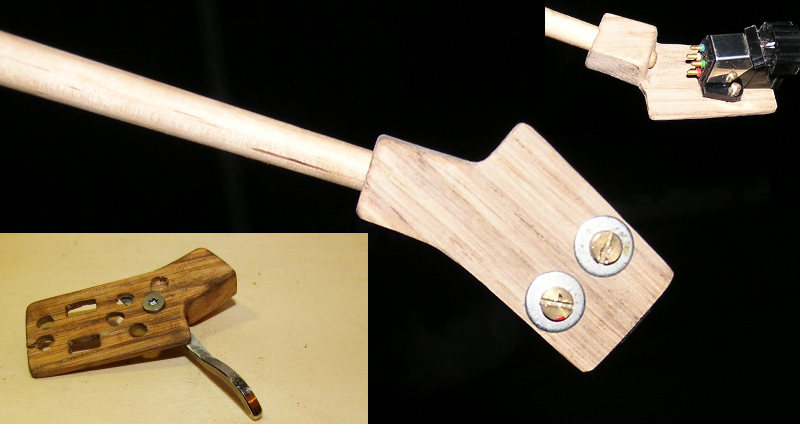

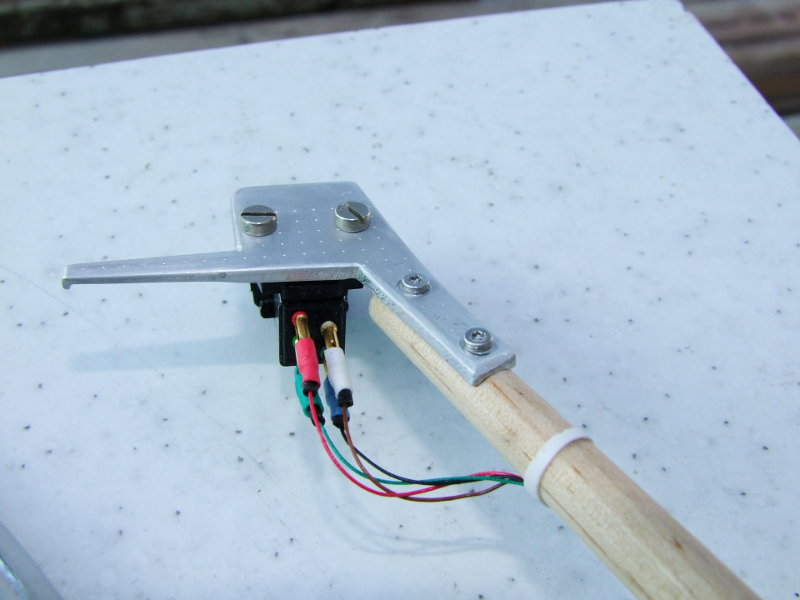

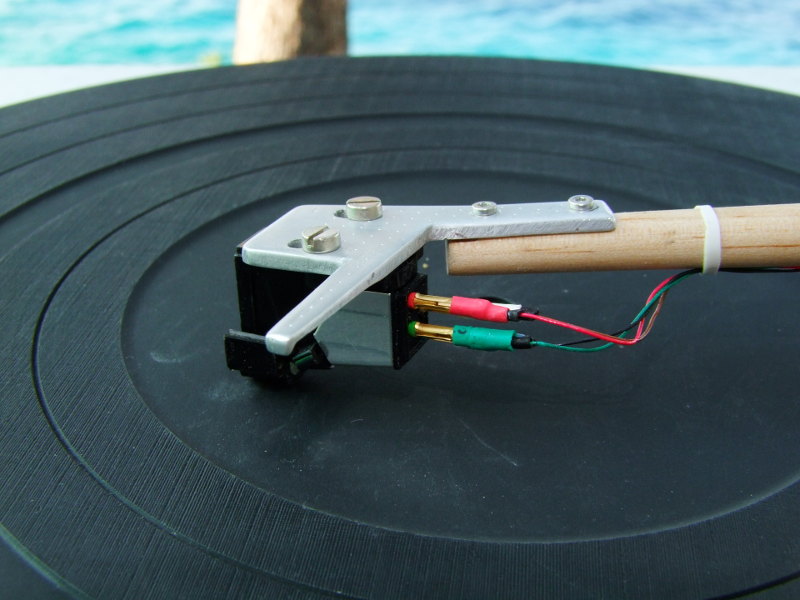

Evolucija shella. U pokušaju smanjivanja težine bušio sam rupe koje su malo oštetile tanku pločicu. U svakom slučaju, uz odabir kvalitetnog drva ovu verziju svakako treba probati do kraja. Ovdje vidljivi mjedeni vijci su zamjenjeni inox nemagnetičnim koji su skraćeni na potrebnu dužinu. I još jedna digresija. Na zvučnici su na originalne rupe na kućištu narezane na M3 tako da nisu upotrebljene matice. Ovo nije zgodno ako se želi probati s drugim zvučnicama pogotovo ako su posuđene. ali onda se koriste originalni vijci.

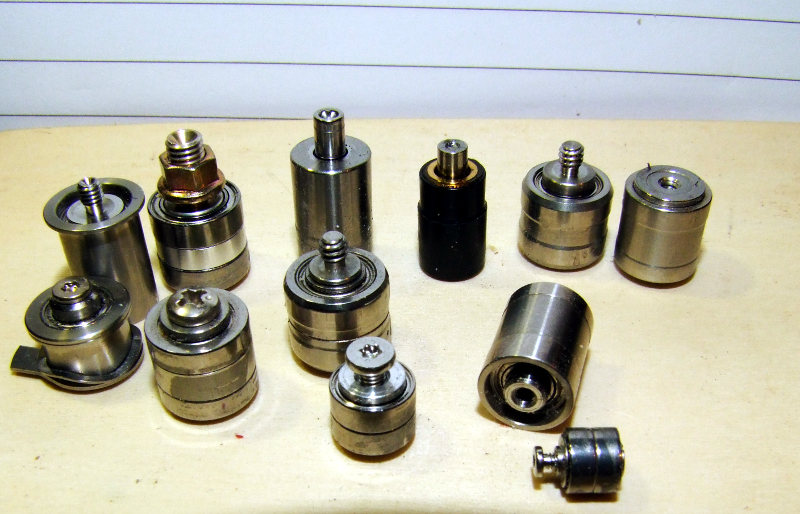

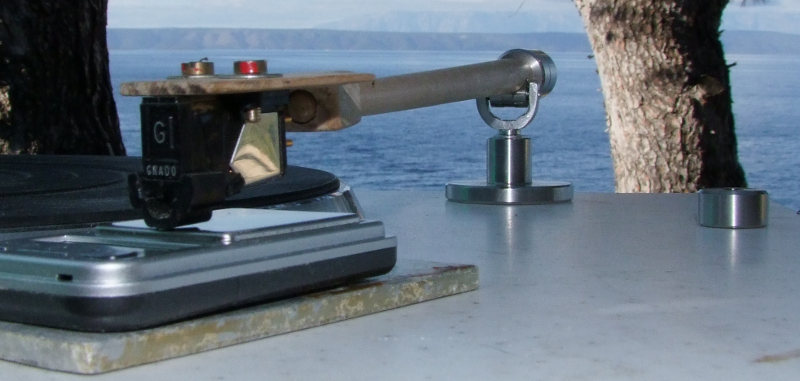

Primjer vrsta ležajeva povađenih iz raznih hardova tijekom godina ovaj najmanji je iz 2,5" notebook harda.

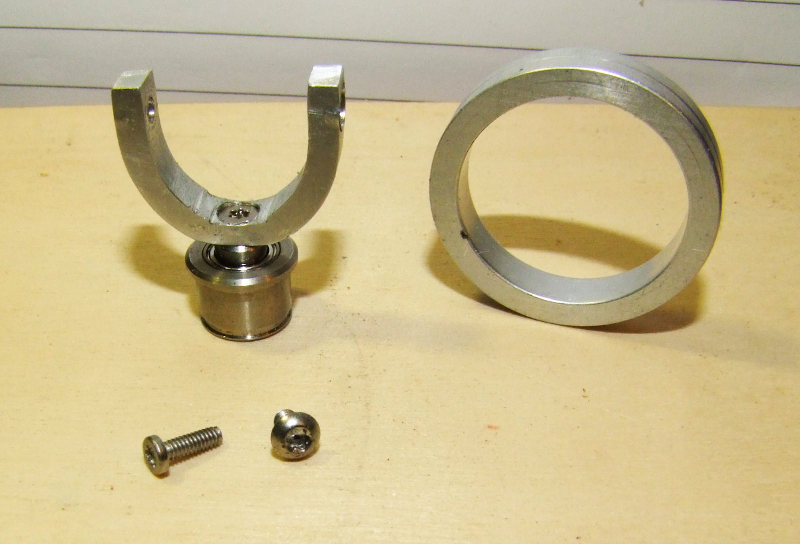

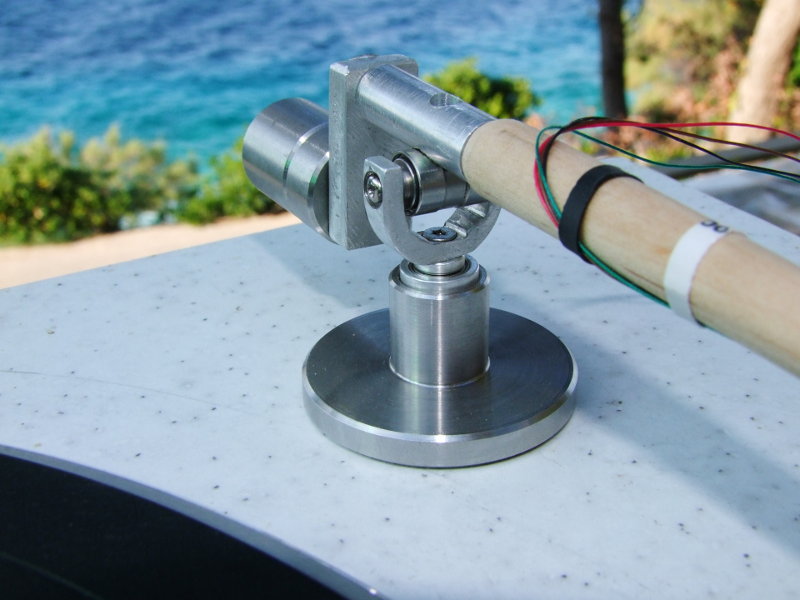

Primjer izrade praktično cijele nosive konstrukcije ručke s ležajevima. "U" vilica je skovana od ovakvog Al prstena sa slike koji je također u hard disku kao radstojnik između disk ploča. Na donjem dijelu je učvršćen ležaj koji će se učvrstiti u podnožje - bazu nosača ručke. Uostalom vidi se kako je kompletirano na prethodnim slikama cijele ručke.


Krajnji rezultat, u mehaničkom smislu je jako dobar. Možda nije sve savršeno ravno, poneka os je malo ukrivo ali to u funkcionalnom smislu neće smetati.
Kako će se sve ponašati na zvuku još ću vidjeti. Iako, postojala je i nulta verzija ručke, također sa istim ležajevima i više drvenarije. S tom ručkom zapravo i jesam napravio prve zvučne testove i to je bilo posve korektno. Dakle držite palce da bude OK i s ovom konstrukcijom.

[Mate]

Više ne znam u koju rubriku stavljati priloge.
Dakle ovako. Čim su se stvorili uvjeti, pohitao sam složiti rano testiranje da vidim što dalje, kako dalje i da li uopće dalje?



Ne da mi se sada puno pisati prije nego skupim dojmove i sve odvažem. Mogu reći da je dobro što sam u ovoj fazi napravio ovaj test. Zaključak je da će trebati još dugo experimentiranja i slušanja u ovakvoj formi. O do sada uočenim problemima kao i dobrim stranama kasnije.

[zbotic]

Lijepo se zabavljaš. Što reći...

[Mate]

Nakon dana preslušavanja moram priznati da sam napravio jako dobar gram uključivo i ručku.

Loša vijest je ta da je veliki dio moje kolekcije ploča loše očuvan. To su ploče koje su nabavljene između 1975. i 1984. godine. A u tom periodu su najviše i slušane, na ne dobrim gramofonima (iako sam i tada prerađivao rane supraphone i ručice). U svakom slučaju ploče su se vrtile na lošim spravama i najčešće većim vertikalnim silama.
Međutim sad vidim da sam najveći krivac sam i to zato što nisam baš poznavao pravila postupanja s pločama. A ta pravila su malo bolesnička tj nikad dovoljno pažnje.
Uglavnom, ploče su bogate "crack" i "pop" signalima.
Nadam se da će jedno dobro pranje dati dobar rezultat. I zato čekam zokijevu UZ perilicu. ako je ne dočekam, idem na miniwash . Upravo kupio novi Bosch

Tamo negdje 85.-86.ploče se više nisu vrtile a zadnji gramofon kojii sam tada imao je neki Pioneer PL-150 ako se ne varam. Ono poluautomatik, imao je pravu ručku i zvučnicu tako je da liči na prosječan moderni gramofon. Jefinjak dakako, sama plastika osim al tanjura ležaja i valda pola ručke.
Remen mu je stalno ispadao. Na kraju sam ga mijenjao za neku opremu, a isti je stradao u požaru pizzerije.

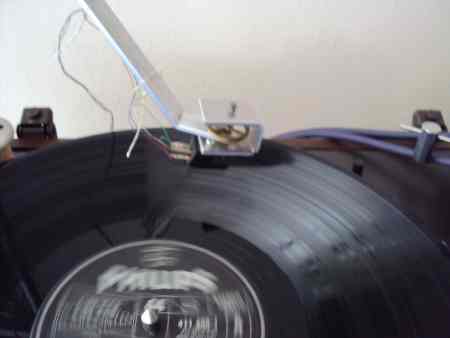

Sličan ovome na slici samo poluautomatik:

[Mate]

Yep Zoka, zabavljam se.

Veliko pitanje sada je što dalje. Zvuk je hebeno dobar. Ja to ovima mladima ne moren objasnit. Posebno ovima HiRes.
Eno dok sad ovo bodem, tamo se vrti joe Cocker. Ma ne da se vrti nego mi je doša u kuću , eno pije kavu samnom. (On je na pivi ja pijen kavu)

Danamika, superlativ
Vjernost, muškost, atack, sustain, superlative.
konzistenca svega, ne može nego tako.
Evo mrvu još videa:
