EL84 Push-pull tube amp .

[zephir33]

Sa dolaskom leta odlučio sam se napraviti malo reda u garaži ! Nakupilo se tu vremenom štošta pa sam hteo videti šta je za baciti a šta za sačuvati ! U toj gomili stvari zapala mi je za oko jedna kutija od jednog starog iskrinog cevnog uređaja , i počeo sam razmišljati za šta bi se mogla iskoristiti !

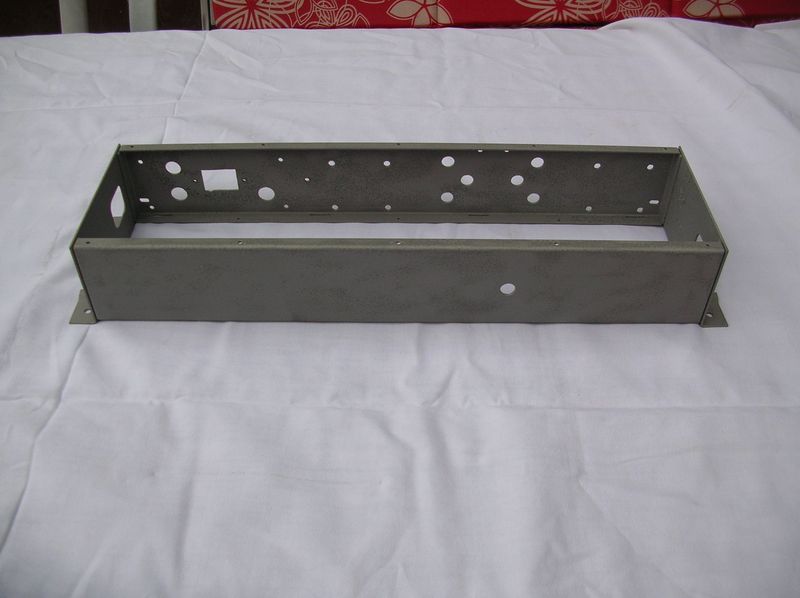

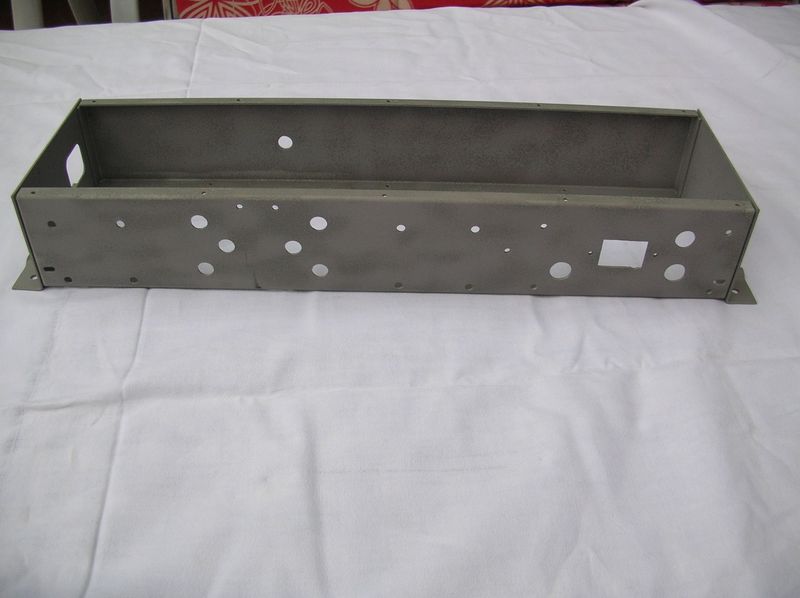

Kutija sa već izbušenim rupama i spremnom za dalju obradu !


Pročitao sam Dean-ov post o njegovoj "Bajaderi" i odlučio da napravim pojačalo po istoj šemi (Bruce Heran , self-inverting push-pull EL84). Pojačalo malo odstupa od originala i to , napajanje je 280V umesto 240V , umesto ultralinearnog , napravljeno je da radi u triodnom modu ! Nabavio sam 2 dupla C jezgra (oznaka CM35E) , za koje mi je proračun uradio moj prijatelj FFL !

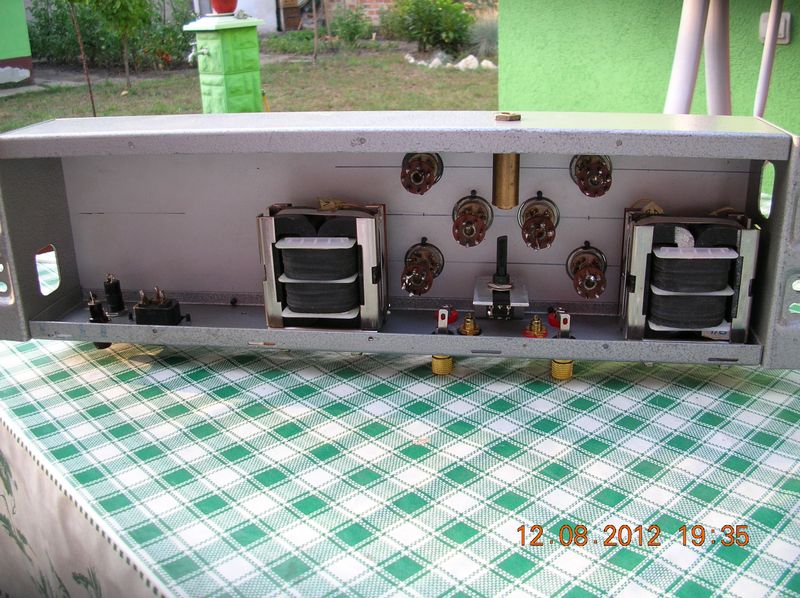

Postavljeni izlazni traf. i podnožja radi probe pre plastifikacije !

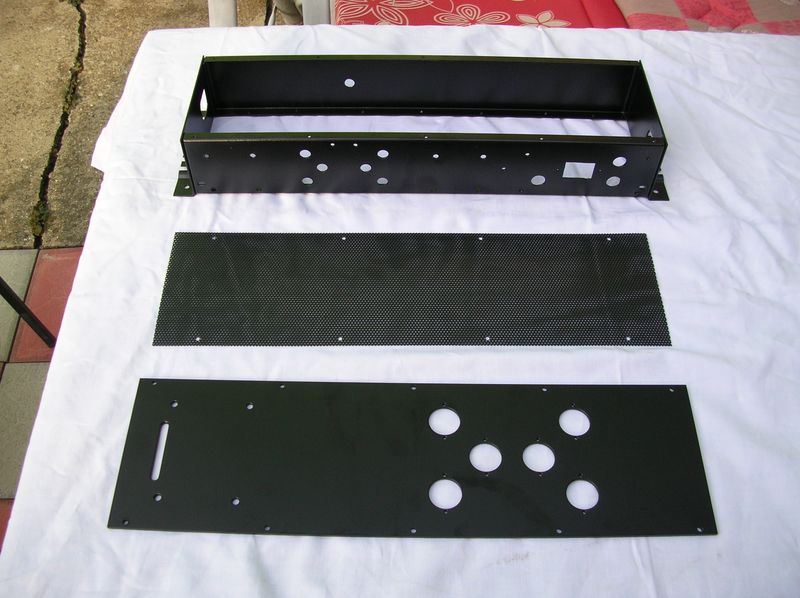

Kutija je ubrzo plastificirana i mogao sam početi sa sklapanjem !

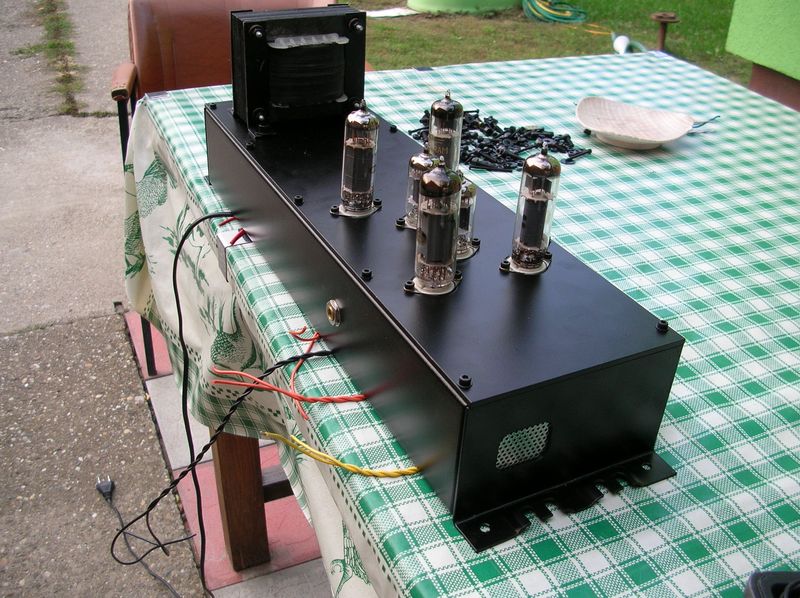

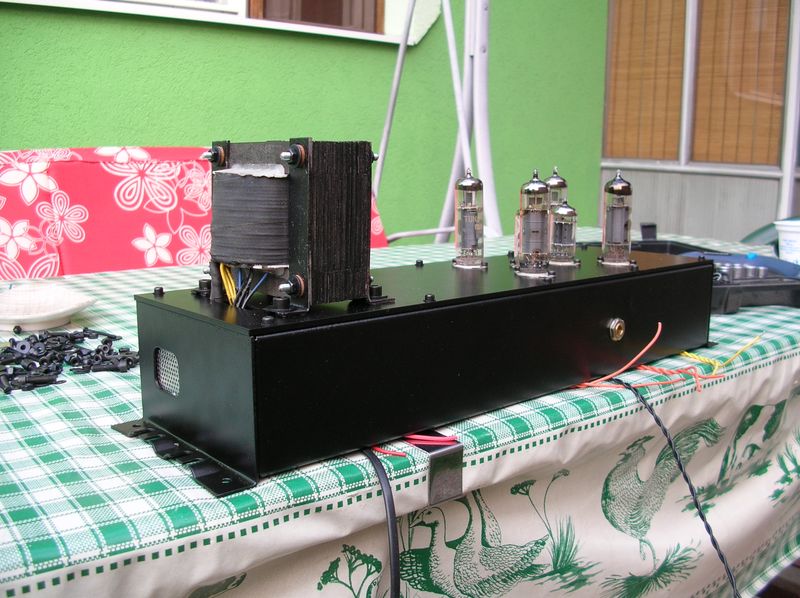

Nemam baš nekog velikog iskustva sa lampama , nešto sam probao ranije da napravim ali sve je to ostalo u fazi eksperimenta , tako da mogu reći da mi je ovo prvi završeni rad što se lampi tiče.



Pošto je ovaj projekat bio proba , nisam hteo odmah da naručujem nove i u pojačalo sam stavio korištene lampe iz starih radio aparata .

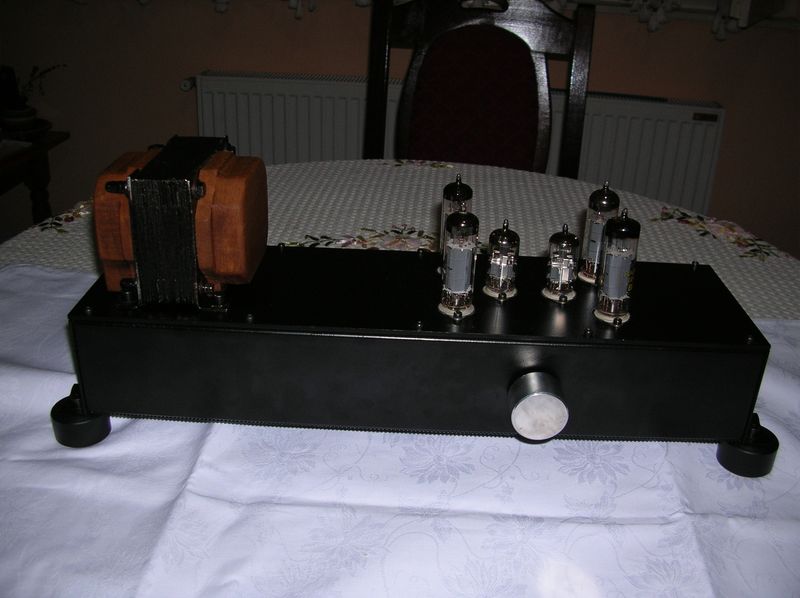

Sve u svemu zadovoljan sam postignutim , tako da ću naručiti nove lampe za ovog mališu !

[harkonen]

Lijepo. A još kad si ti zadovoljan, e pa onda smo mi još i više.
Samo naprijed.

[davorin]

Vrlo domišljata upotreba starog ISKRA-inog okvira iz njihovih razglasnih pojačala iz '60-ih!
I sam ih često koristim, ali uglavnom kod pojačala za gitaru (zbog odnosa dužine i širine stane puno potenciometara na prednju stranu!)
Za dosta njih bi bila vrlo korisna i šema, uglavnom zbog izmjena u izvedbi, a ima i početnika kojima je to nužno.
Vidim da su korištena i podnožja sa kontaktnom pločicom na odstojniku, što je svakako olakšalo spajanje elemenata sa vrlo kratkim žicama (ili bez njih! )

[tom_hifi]

Bravo, samo hrabro naprijed. Vrlo lijep uradak.

[zephir33]

Vrlo domišljata upotreba starog ISKRA-inog okvira iz njihovih razglasnih pojačala iz '60-ih!
I sam ih često koristim, ali uglavnom kod pojačala za gitaru (zbog odnosa dužine i širine stane puno potenciometara na prednju stranu!)
Za dosta njih bi bila vrlo korisna i šema, uglavnom zbog izmjena u izvedbi, a ima i početnika kojima je to nužno.
Vidim da su korištena i podnožja sa kontaktnom pločicom na odstojniku, što je svakako olakšalo spajanje elemenata sa vrlo kratkim žicama (ili bez njih! )

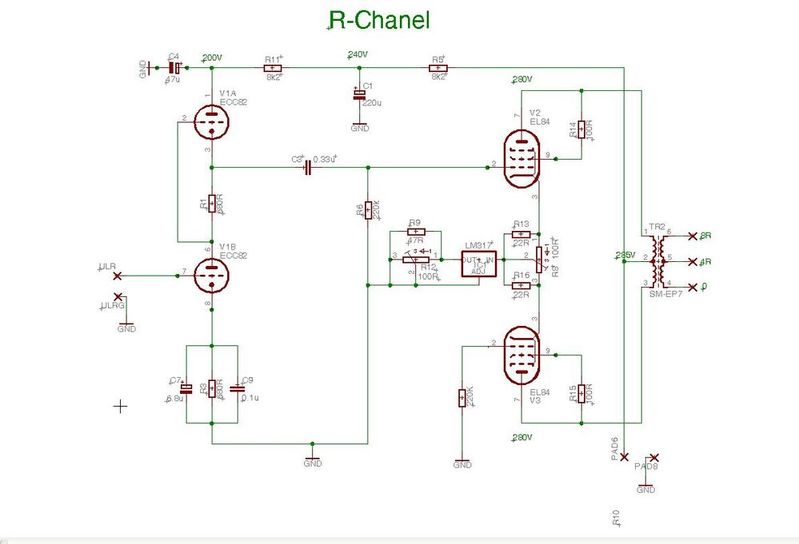

Da , ova podnožja su me uveliko spasila muka pri spajanju elemenata . Evo šaljem šemu i zahvaljujem se svima na podršci .

EL84 push-pull.JPG (34.8 KiB) Pogledano 7639 put/a.

[Klokan]

Odlicno napravljeno. Sto se mene tice ovo je pravi primjer kako od nicega napraviti nesto. Svaka cast.

[Roko]

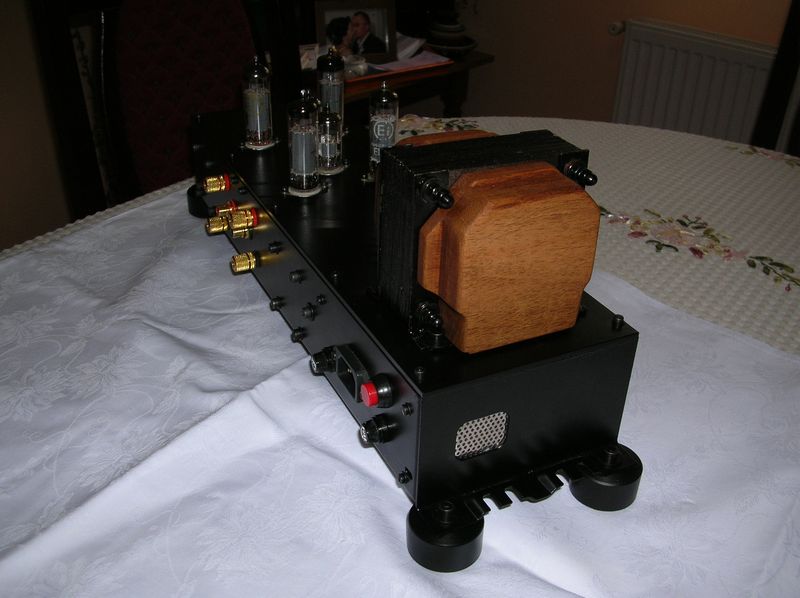

Jako lijepo zephir33, zgodna ideja sa starim Iskrinim kućištem i vrlo uspio odmak od ( uobičajene dosade) pravokutnika sa tim izdvojenim nožicama.
Još zamijeniti taj aluminijski valjak pota sa drvenim i stvar definitivno može na TF dogodine

[Dean]

Ja bih dodao da i nogice treba zamjeniti za drvene. Tako da bude kao i poklopci na trafićima...
Bravo za rad....

Ne mjenjal lampe; ove vjerojatno rade bolje od novih

[zephir33]

Deane i Roko mislim da ste apsolutno u pravu što se nogica i dugmeta tiče , o drvenom dugmetu sam još i razmišljao , ali ideja o drvenim nogicama mi uopšte nije pala na pamet . Orahovine ima dosta i odradiću to ovih dana . Postaviću slike čim to odradim !

[harkonen]

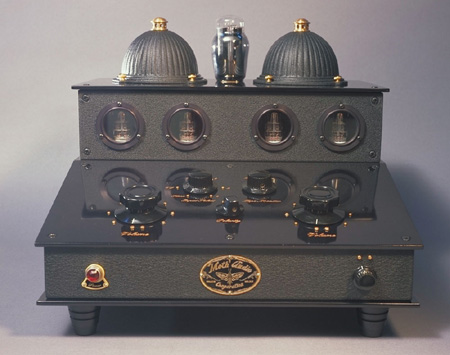

Samo nemoj pretjerati sa dotjerivanjem. Svašta se dogodi kad se čoek zaigra.....


p.s.
Ako je nekom pozlilo, izvanjavam se ali čisto edukativni prikaz primjera!
