Linijsko pred-pojačalo sa 13DR7

[davorin]

U trenutnom nedostatku predpojačala, odlučio sam napraviti jedno poštujući principe:
-da je jednostavno za izvedbu
-sa što manjim izobličenjima i što linearnijom karakteristikaom
-relativno malim izlaznim otporom (<1kOhm)
-relativno malim pojačanjem (<10)
-da imam kod sebe većinu komponenti (ili sve! ) pa da ne moram u kupnju!
-da je smješteno u zatvorenu kutiju i zaštićeno od dodir (imam tri mala unuka!)

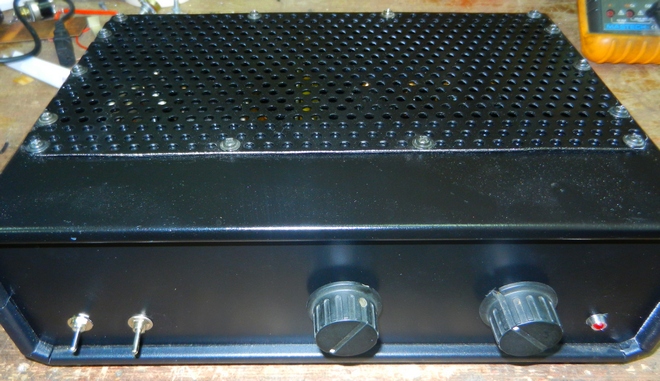

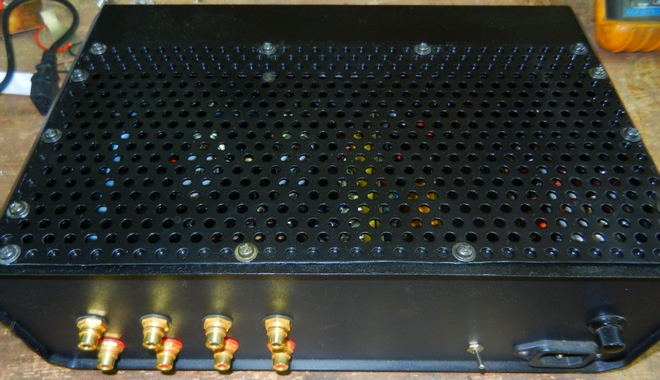

Kutiju sam našao kod Elvis-a, sa izbušenom većinom rupa (ostala je od nekog njegovog ranijeg eksperimentalnog projekta).
Jedan dio dijelova sam nabavio kod Nik-a, a dobar dio sam imao kod sebe.
Izbor elektronke 13DR7 je bio vrlo jednostavan: zadovoljava sve kriterije predpojačala, a nabavljiva je po vrlo prihvatljivoj cijeni (Nik!

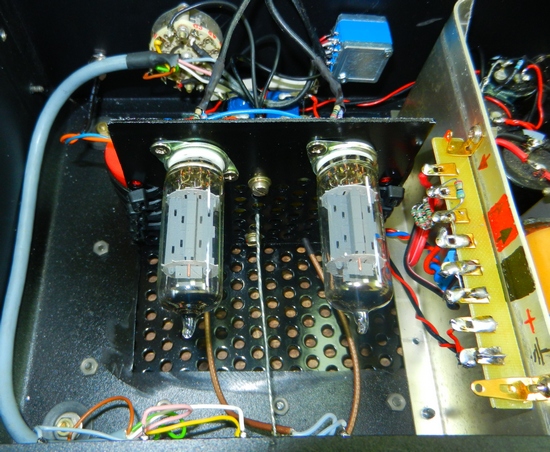

Radi se o dvostrukoj triodi izvorno namjenjenoj za vertikalni otklon crno-bijelih televizora, gdje je jedna trioda (ona sa velikim faktorom pojačanja) radila kao oscilator, a druga (ona sa malim faktorom pojačanja) kao izlazno pojačalo za vertikalni otklon. Triodu sa velikim pojačanjem (ujedno i strujno slabiju) u ovom projektu ne koristim, te sam sve tri njene elektrode spojio na masu.

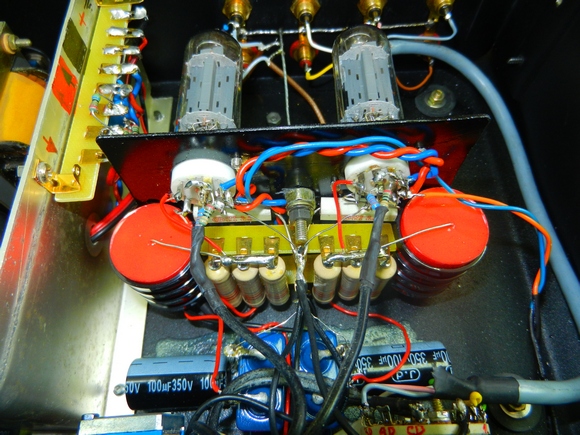

Triodu sa malim faktorom pojačanja koja je i strujno puno jača (vrlo linearna i uopće nije sklona mikrofoniji, što je vrlo važna osobina) koristim u vrlo jednostavnom spoju pojačala sa zajedničkom katodom (za sada sa nepremoštenim katodnim otpornikom, ali da se naknadno staviti i kondenzator paralelno katodnom otporniku) i anodnim otpornikom (i tu se da naknadno staviti izvor konstantne struje umjsto otpornika ukoliko bude potrebno).
Izlaz je vezan preko folijskog kondenzatora od 10uF/400V (Nik.

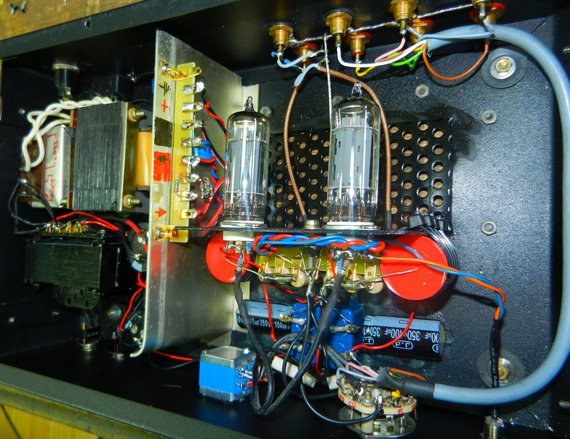

Za ispravljač sam upotrijebio 2 transformatora, ali koristio bih samo jedan da sam ga imao već namotanog za potrebne napone.
Žarenje sam spojio na izvor konstantne struje (LM317T) od 0,45A, a transformator ima sekundarni namotaj od 30V/1A.

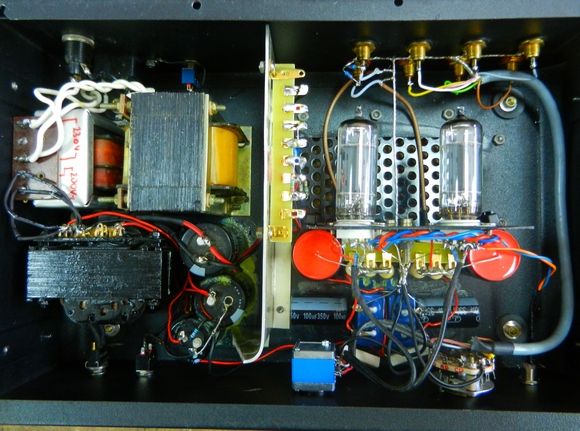

Anodni napon ima transformator od 200V/60mA, a zajednički ispravljeni napon se filtrira sa CLC filterom, nakon kojeg se za svaki kanal napon zasebno filtrira sa dodatnim RC članovima.
Probna mjerenja sa sinusnim i kvadratnim signalom daju odlične rezultate, a i prvi dojmovi dobiveni slušanjem su vrlo povoljni.
Vjerujem da ću u nastavku dodatno eksperimentirati sa promjenama radne točke, kao i zamjenom anodnog i katodnog otpornika sa zasebnim izvorima konstantne struje, ali za sada toliko.

[Edison]

Davorine, neunistiv si... Nema odmora - dok traje obnova...

Kolika struja tece kroz tu cijev da u katodi treba otpornik od 5W?

[davorin]

Davorine, neunistiv si... Nema odmora - dok traje obnova...

Kolika struja tece kroz tu cijev da u katodi treba otpornik od 5W?

Trenutno je struja oko 20mA, ali kako nisam imao otpornik 1kOhm od 2W, stavio sam ovaj koji sam imao.
Kroz elektronku mogu teći i puno veće struje (50mA kod Ua-k=150V), pa zbog eventualnih eksperimenata nije loše imati otpornik koji ih može podnijeti.

[Paganini]

Zdravo Davorine
Veliko postovanje, odlicnu stvar si uradio. Veoma lepo sve izgleda. Ako moze da pitam: kakav je sound (zvuk)?
Inace posto imam dva komada ECC88 koje izmene na shemi treba da uradim za da ubacim ove ECC88 umesto tvoje 13DR7?
Hvala i zivjeli!
P.S.

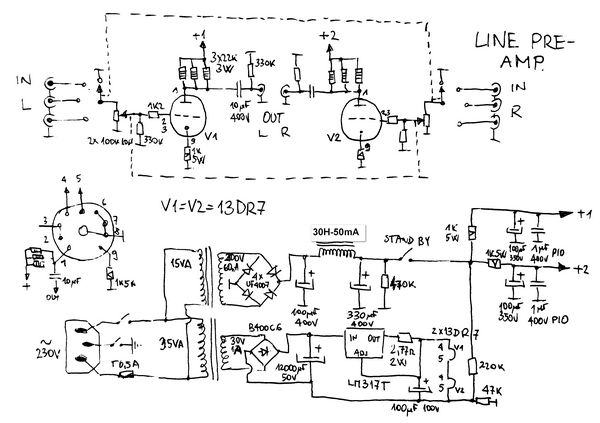

Ako mozes malo da povecas shemu.

[davorin]

Zvuk je jako dobar (rezultati mjerenja još bolji!) i trenutno je pred-pojačalo na probnom radu u mom dnevnom boravku.
Po toj šemi (uz nešto izmjenjene vrijednosti nekih dijelova) je moguće spojiti bilo kakvu triodu, ali za ECC88 ima priličan broj gotovih šema na NET-u i FORUM-u.

[Paganini]

Hvala na tako brzom odgovoru i uzivaj u zvuku tog tvog lepog pred-pojacala.

[Mate]

Ma bogati @Davorine meni da kažeš kakva ti svira treća harmonika budući vidim da samo dve cevke imas?
Živeo!

[davorin]

Hvala na tako brzom odgovoru i uzivaj u zvuku tog tvog lepog pred-pojacala.

13DR7 je lako dobavljiva i vrlo jeftina elektronka, pa nema razloga da s njom ne pokušaš napraviti pred-pojačalo po istoj šemi?! Kako današnji izvori signala (DAC) imaju relativno visoke izlazne nivoe napona, u samom pred-pojačalu nije potrebno imati elektronku koja signal pojačava više od 5-6 puta (ili čak i manje).

Iako je ECC88 linearna i zvučno odlična elektronka, u realnim uvjetima predpojačala ima naponsko pojačanje veće od 16 puta, što svakako nije potrebno, a bez upotrebe negativne reakcije se ne da kvalitetno smanjiti.

Završeno pred-pojačalo sa 13DR7 ima pojačanje oko 3 puta (sa dodavanjem katodnih elektrolita se dobije pojačanje oko 6 puta), a izobličenja nisu bitno viša niti kad se na ulaz dovede ~10Veff(~28V peak!). Sa ulaznim signalom od ~1Veff osim prvog parnog, nisam našao tragove viših harmonika u izlaznom signalu, a ukupan faktor izobličenja je bio niži od 0,1%. Sa mojim mjeračem izobličenja ne mogu točno očitati vrijednosti niže od 0,1% (rezolucija, radi se o dobrom, ali starijem analognom modelu mjerača izobličenja; prvom prilikom ću pred-pojačalo odnijeti u moju firmu i rezultate provjeriti na novijim vrhunskim instrumentima), a sa ulaznim signalom od ~10Veff(što je samo ispitna vrijednost, jer u praksi nema izvora signala sa tako visokim izlaznim naponom!) izobličenja su narasla negdje između 0,7% i 0,8% uz izlazni napon od ~85Vpeak-to-peak! Nisam mogao ni naći tragove intermodulacije sa izlaznim naponom od ~10Veff uz parove ispitnih frekvencija 20Hz/20kHz, 40Hz/10kHz, 80Hz/5kHz, 160Hz/2,5kHz i 320Hz/1,25kHz.
Vjerujem da bi se sa izvorima konstantne struje umjesto anodnih otpornika dobile još bolje karakteristike, a moram u budućnosti provjeriti i karakteristike sa većim strujama kroz elektronke od trenutnih.

Ovo pred-pojačalo sam i zamislio kao razvojni prototip, a buduće varijante bi trebale i bolje izgledati!

Uz unutrašnji otpor od cca. 700 Ohma se dobije vrlo nizak izlazni otpor, pa je moguće koristiti različite kablove za spoj sa izlaznim pojačalima koji mogu imati i veći vlastiti kapacitet i dužinu od par metara bez ozbiljne degradacije izlaznog napona i pada na višim frekvencijama.
Dovoljno visok neizobličen izlazni napon i mali unutrašnji otpor omogućuju i kvalitetnu pobudu onih poluvodičkih izlaznih pojačala koja imaju relativno mali ulazni otpor i traže viši napon za pobudu od uobičajenih 1Veff+4dB.

[harkonen]

Ako je stvarno tako kako veliš, Davorine, onda ja pak predlažem da se ovaj preamp nazove :
"Ubava sonda II" !

Nije posebno maštovito, ali je - logično

[Edison]

Harkonen, objasni Mati ono za trecu harmoniku. Njega zanima otkud treca harmonika, kad je samo par cijevi?
A ni meni nije bas jasno...
