6EM7 pojacalo / OTL headamp - multipraktik

[LesFaul]

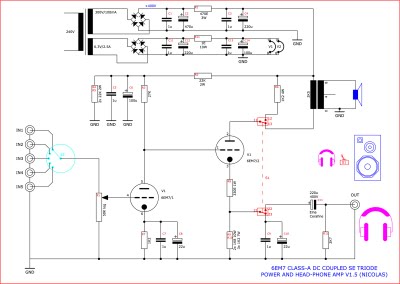

Kad smo vec kod OTL-a, a vidim da se tema zahuktala i u diskusiju uvukla mnoge evo da se i ja "ogrebem" o malo znanja. Naisao sam na ovu shemu u privitku. Znam da je "samo" 2,5W u pitanju i da ima boljih rjesenja ali to nije predmet ove teme. Molio bih forumske kolege da ispune ovu necitku sliku (namjerno ucinjenu takvom od strane sebicnog autora) potrebnim vrijednostima elemenata.

[sstrsat]

Zanimljiva koncepcija, ista cijev koja u anodi pogoni trafo i zvucnik ka SE manje snage a u katodi slusalice.

Ali nemoj mi rec da ne znas sracunat elemente u ovoj shemi .

Koji konkretni trafo i koje konkretne slusalice?

[LesFaul]

Nemam ni trafo ni slusalice. Ali ajmo rec da imam neke AKG 60-ak Ohmske u planu...

[sstrsat]

OK, moze se razmotrit sa 60-omskim slusalicama i recimo sa nekim "nazovi standardnim" 2,5K trafom

[LesFaul]

Sve sheme koje sam nasao vezano za ovu lampadinu navode trafo od 4-5k! Npr:

http://www.the-planet.org/6EM7.html

Na samo jednom mjestu sam nasao podatak 3k5. E sad kako su oni dosli do tih tocaka neznam....

[sstrsat]

Mozda stvarno i triba malo veca impendancija tereta. Otvorit cu posli datasheet i pogledat

[harkonen]

A ja bi baš 3,75K

[harkonen]

Ohmski otpor na koji se prebacuje u anodi bi trebao biti isti kao DC otpor trafoa da lampa ostane u istim radnim uvjetima.
Prebacivanje zbog peaka na primarnoj strani koji bi se prenio na sekundarnu - bilo bi
pametno samo na ugašenom ampu.

[LesFaul]

Mislim da je i inace sva ta prebacivanja, kao npr. iz triodnog u pentodni i/ili u UL pametnije raditi pri ugasenom ampu, pa tako i ovo.

[LesFaul]

Mozda stvarno i triba malo veca impendancija tereta. Otvorit cu posli datasheet i pogledat

Nemoj mi utec doma a da ne pogledas...
