GK-71

[Kaligula]


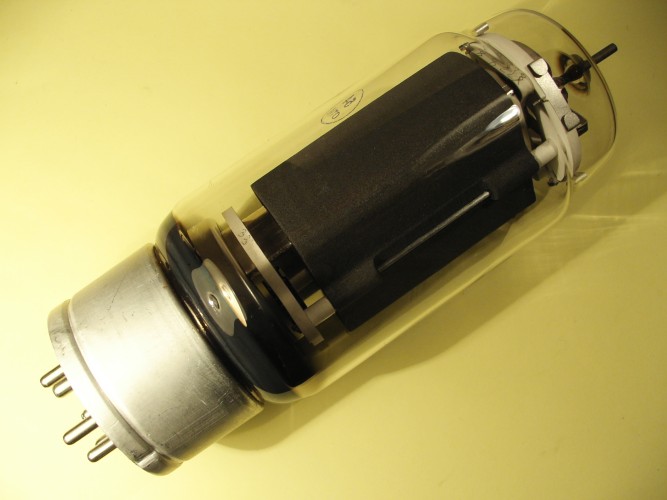

A lipotice!!!
Pa 'ko ne bi da mu ona piva?
A bilo bi je lipo čuti u na TF-u!

[harkonen]

Dobro, i jel to neki izazov?
Sada kad si ušao u problematiku, evo kreni od odabira i crtanja radne točke u triodnom spoju
(rekli smo da su je rusi u svojim projektima bez vatrometa g2 spajali i na 600V, a kako su naša testiranja
spajanja g2 preko zener ili VR cijevi pokazali uspješnost, mislim da bismo mi mogli sa anodnih
cca 700V (g2 preko VR 150V na ispod pomenutih 600V) i da ne pretjeramo, 140mA......)
Link na (no koliko je to provjeren graf? ) je ovdje http://www.metaleater.narod.ru/lampa71.GIF ,
spuštanje napona na g2 će pomaknuti radne linije "udesno" i za očekivati je da će na 700V bias
u takvom spoju biti oko -70 do -80V. Na prvi pogled i uz upitnu točnost navedenog grafa, ali uzmimo
da je korektan, oko 6-7K opteretnog otpora je u pitanju za neki optimum snaga-izobličenja.
A sve izgleda i da ćemo malo morati na najvećim amplitudama strujno nagariti po mrežici sljedilom
ako želimo oko 20-24W.
Samo naprijed, Kaligula! Već vidim da će TF obilovati specifičnostima kako niti jedan do sad...
A da ga mi počnemo dan ranije?

[Kaligula]

Ma ja hoču da se curica dobro, dobro znoji!
Ma šta joj ne damo anodnoga da lipo požuti!
A šta taj famozni g2 ne mogu zadovoljiti jednim posebnim namotajem?

[harkonen]

Ma može, naravno. Ali što će na to Sstrsat reć' kad čuje za UL spoj?
I znaš šta - ti si beskompromisan tip, k tome i oprezan sa naponom, odi ti lijepo onda na
tri ispravljača u seriju, napon oko 1100V na anodi i bog te veseli. Sa spoja prvog i drugog se uzme napon
za g2 i drivericu i zadovoljio si želju za visokim naponom..... S tim da je prvi odozdo na 450V,a ostala dva na 360V
na prvom elku, a poslije prigušnice i RC-a imaš taman 1,1KV. Samo pripaziti da bleederi također održavaju omjer.
Takav tip ispravljača imaš za predodžbu mislim i u Nikolinoj knjizi kod napajanja za 211 i 845 cijevi.
Ja pak takav tip rabim redovno kod GM70 i nema problema.

[tom_hifi]

Ufff, al je lijepa

Da, Dražene, ovo bude specifičan TF. Na popisu već ima puno toga, a još se bude dosta toga donijelo van njega. Moramo požuriti s mojim pojačalom ak hoću da bude do onda finiširano

[Kaligula]

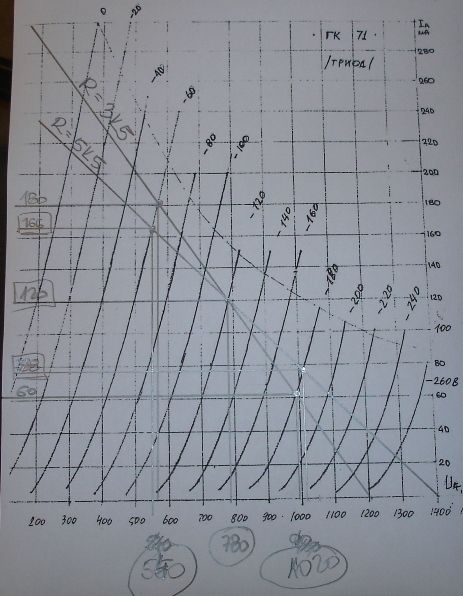

Evo san nabacija jednu radnu točku s dva različita anodna opterećenja,
Ra1 = 3K5 ; Ra2 = 5K5
Radna točka: 780V ; 120mA ; g1 = -120V ; Vpp = 120V


Napone i transformatore ćemo kasnije deklarirati, kad odaberemo i driver.
Koncept napajanja koji si preporučija je logičan i takav će i ostati.
Malo komentara na radnu točku i anodna opterećenja neće škoditi!

[harkonen]

A gledaj, ne vrijedi ti sad dalje računati na ovaj graf,a pogotovo ako ideš na UL. A ovako odabran napon je
i u triodi previše i za g2 kako god okrenuo (spuštanje g2 napona nedavno aktualizirano ima svojih granica),
glavno pitanje jest i koliko je ovaj triodni graf točan da bi se na njemu moglo temeljiti daljnje promišljanje.
Odnosno, da li su ga crtali graditelji, proizvođači ili prodavači lampi?
Dakle, kako stvari stoje, sad ja moram uzeti za vikend tu GK i zapržiti je malo da vidim uopće
gdje smo, da li se "pokriva" ovaj graf, kako će izgledati sa smanjenim g2 naponom, ali u triodi, te kako
će izgledati i klasični UL. A trebam još zgotoviti i nešto davno obećano.
Princip grafa si shvatio, to priznam
Pričekajmo da vidim kako će to ispasti s njom, ako ništa drugo, natjerao si me da je nađem gdje sam je
zametnuo..... A i ako ništa drugo, tema je otvorena pa ćemo lako dalje.


p.s.
Što si se "spustio" na ispod 1kV kad već ideš na UL?
Pa post prije si rekao da bi malo oznojio lampu?
Ah, bez brige, preživjet ćeš. Ali razmisli o dobroj anodnoj kapici, to svakako!

[harkonen]

Ustvari znaš šta, baš sad kad smo u ovoj temi? Tog triodnog terora je možda malo i previše u zadnje vrijeme, što misliš? Spojili bi i crnog vraga u triodu kad bi se moglo.... Ispada da ništa drugo ne valja i ne vrijedi.
Trioda ovdje, trioda tamo. Parni su harmonici precijenjeni.
Ajde, ljudi sa primjerice DAH-om ili sličnim konceptom, neka kažu u kojem ga recimo modu najviše slušaju.
Slobodno i otvoreno.
Većina glazbe, posebice vokali, snimani su i snimaju se i dan danas pentodom, reproduciraju se na koncertima uglavnom pentodom. Generacije su širom svijeta cupkale uz pentodni izlaz radija, svikle na Indexe i Rokere s Moravu uz pentodne izlaze TV-a.....Mi ustvari "poznajemo" taj zvuk, kad čujemo da nekoga zvuk podsjeća na lampaše, vjerovatno ga ne podsjeća na triodne ampove koji su došli sa audiofilskom subkulturom. Ne podcjenjujem i daleko od toga da ću se odreći
triode, ali - korektno odrađeni pentodni amp, sa malo povratne, mrvu eventualne korekcije, sa malo "toplijom"
drivericom i u slijepom testu bi ostavio mnoge u čudu što ustvari slušaju. Začudnom čudu, pače.

Evo, Kaligula, ja baš mislim da bi bilo zgodno i ugodno slušati GK71 kao ono što ona i jest - direktno grijana pentoda,
uz g2 dobro stabiliziran (obrati pažnju na disipaciju g2), poluautomaski bias (poput tvog 6p3s ampa), a o driverici koja će
odrediti konačan prizvuk, kad se ustanovi radna točka. UL namot se naravno predvidi, ako baš mora.

Ali naravno, ti odluči, ovo je bio samo mali ekspoze. Za sada me nos, ili točnije "uho" za lijepu i ugodnu soniku nije
iznevjerilo. Još. Ti možda budeš prvi.

[Kaligula]

Dok sam čačka po netu i tražija neki fini graf triode moda za GK-71, nema, nema, i nema. I gledajući pentodne grafove i u Vukušićevoj knjizi
poglavlje 4.3.5. S.E. sa pentodom, razmišlja sam, zašto nitko neće da pentodu piči u pentodnom modu.
A sad ti ulećeš sa idejom pentode! Zašto ne!

[harkonen]

Prodano!
Razrađujemo to uskoro. Ipak ću je malo premjeriti za vikend pa možemo točnije dalje...
