DAH-PSE-12W

[Kaligula]

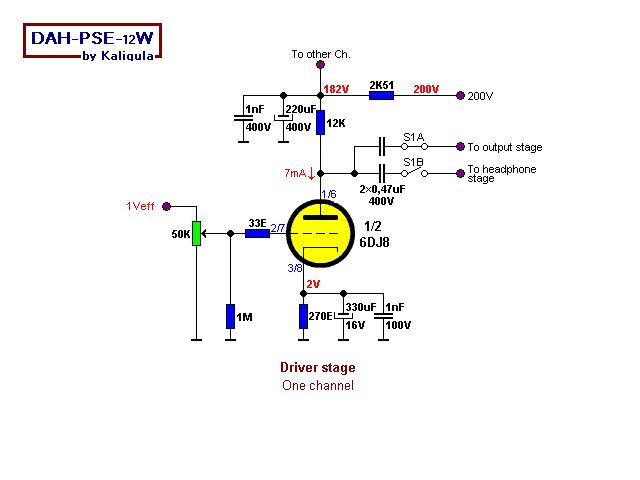

Evo, ovo bi trebao biti driver.


[Kaligula]

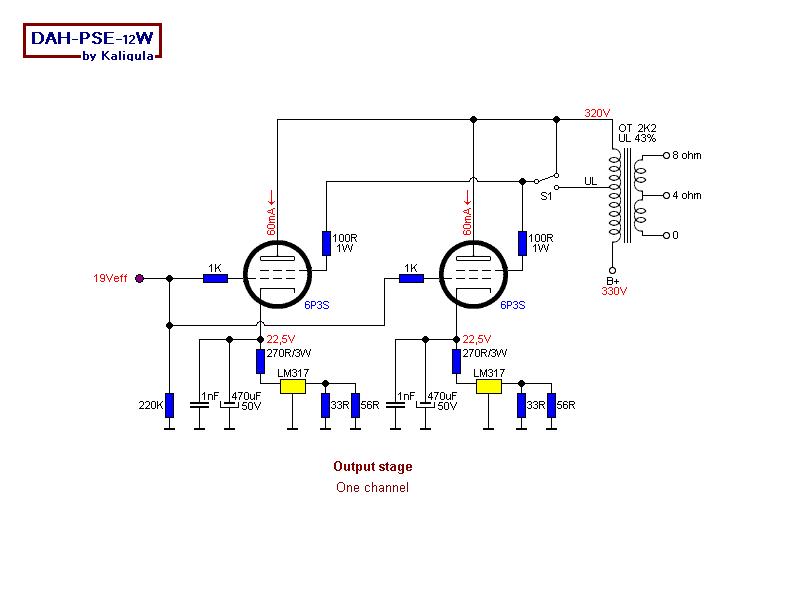

A evo i output stage.


[harkonen]

Odlično.
Prekidač signala prema headampu i nije potreban jer će poseban prekidač uključivati ili napajanje
izlazne lampe headphone dijela (6as7 sljedilo) ili izlaznih lampe glavnog PSE ampa.
Opterećenje gridleak otpora nije značajno po signal iz drivera u ovom slučaju da bismo prekidali signal.
Ono što sam htio pojasniti prije nego svi "napadnu" Kaligulu je korištenje CCS-a za regulaciju biasa
u vidu "običnog" LM317 u ovom slučaju.
Naime, kako je katodni sklop bypassiran za AC signal tako "nedostatak" LM317 (koji se btw jednostavno rješava
i već je nekoliko puta na forumu spomenuto - malom zavojnicom u seriju sa LM, paziti na struju zavojnice)
u vidu pada impedancije iznad 10kHz ovdje ne igra nikakvu ulogu, a omogućuje jednostavno automatsko-automatsko biasiranje izlaznih lampi.
Tako i onaj "zubac" koji se pokazao beponeu prilikom testa ovakvog ccs-a u OTL-u sa 6c19p ovdje nema značaja
upravo zbog ovdje "samo" DC uloge ovog CCS-a......
Ovo je rješenje provjereno do 100kHz i do 250mA i ne pokazuje meni mjerljive manjkavosti.
Naime, LM317 odlično obavlja svoju CCS funkciju već od 4-5V, a da se ne bi previše disipirao ni prekoračio dozvoljeni
napon (podnosi do max 42v) ja većinu napona automatskog biasa potrošim na klasičnom katpdnom otporu (ovdje 270ohm/3W).

[Kaligula]

Stavija sam prekidać signala jer bi prekida i signal prema izlaznom ampu kad gurnem jack od slušalica.
Bez ovoga bi izlazni stupanj blesa dok se ne ugasi.

[Kaligula]

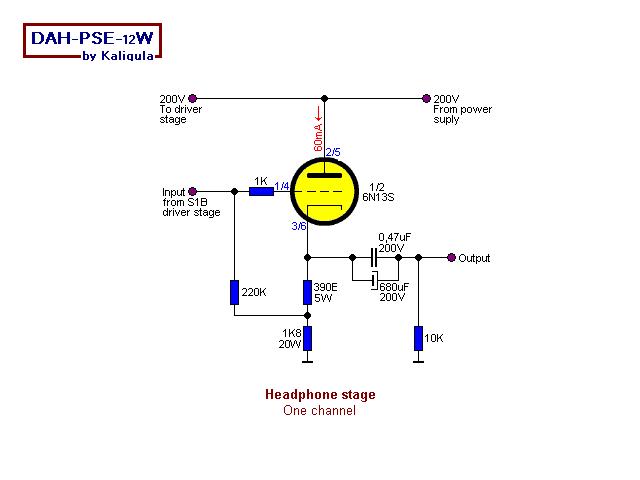

Evo i Headphone stage.


[Kaligula]

Još malo i bit će gotova shema ispravljača.

Ne znam je li potrebno biasirati cijevne grijače!

[harkonen]

Još malo i bit će gotova shema ispravljača.

Ne znam je li potrebno biasirati cijevne grijače!

Pretpostavljam da misliš na "podići ih" na viši napon od katode?
Da, svakako.
Uz primjenu pažljivog vođenja vodova grijanja, ufrkavanja, centriranja i podizanja na viši potencijal,
pri ovakvim nivoima signala i naponskog pojačanja, bruma ne bi smjelo biti sa AC grijanjem.
No kako ti koristiš isti drajver i za headphone, znači poželjno bi bilo ipak drajverice grijati DC,
no to je i mala potrošnja, pa jedan mali ispravljačić sa 7806 regulatorom neće biti problem.
Minus tog ispravljača zakačiti na istu točku višeg naponskog potencijala, a ne na zajedničku masu.
Ostalo grijanje može AC, uključujuči i 6n13s u sljedilu....

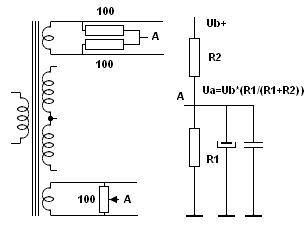

Na slici su recimo dvije metode centriranja grijača. Vrijednosti otpora su za max 6,3V, trimer je već na granici.
Slobodno ga stavite i od 250ohm.
Nije problem kad su lampe u ležištu i grijači nisu u prekidu nego u eventualnom pokretanju bez njih.
Tada sav napon grijanja prolazi isključivo kroz otpornike/trimer i disipira na trimeru 0,4W, a na otporima
0,2W, tako da za svaki slučaj stavite 1W varijante i u jednom i u drugom slučaju....
Još jedna varijanta bi npr. bila imati središnji izvod na trafou koji bi se spajao na točku A.


[ilimzn]

Evo i Headphone stage.


Mislim da bi ovaj otpor u katodi 390K ipak trebao biti 390 ohma

[Kaligula]

Svaka čast ilimzn. Hvala! Ispravljeno je.
Kako se jednostavno potkradu glupe greške.

[Kaligula]

Ugradija bi time delay za puštanje anodnog napona izlaznih lampi.
Da li da anodni napon prekidam ispred ispravljačica ili iza?
