Napajanja za cijevne uređaje

[harkonen]

Ovu temu otvaram zbog maltene najbitnije stvari u dobrozvučećem cijevnom uređaju. Napajanje. Napajanje koje svira.
Lampe su tu samo dekoracija

Mada svi znamo za odličan PSUD2 program za dimenzioniranje napajanja ( http://www.duncanamps.com/psud2/index.html ) ,
evo odmah za dobar start teme malog i korisnog pomoćnika - grafovi koje si isprintajte i zalijepite na zid u radioni, vrijede za 100Hz
ripplea i ono što je najbitnije, vrlo brzo vidite što trebate i koliko što povećati ako imamo zadanu jednu komponentu (L ili C, R ili C) u odnosu
na potrebnu atenuaciju...
R u ohmima, L u Henrijima, C u mikrofaradima.

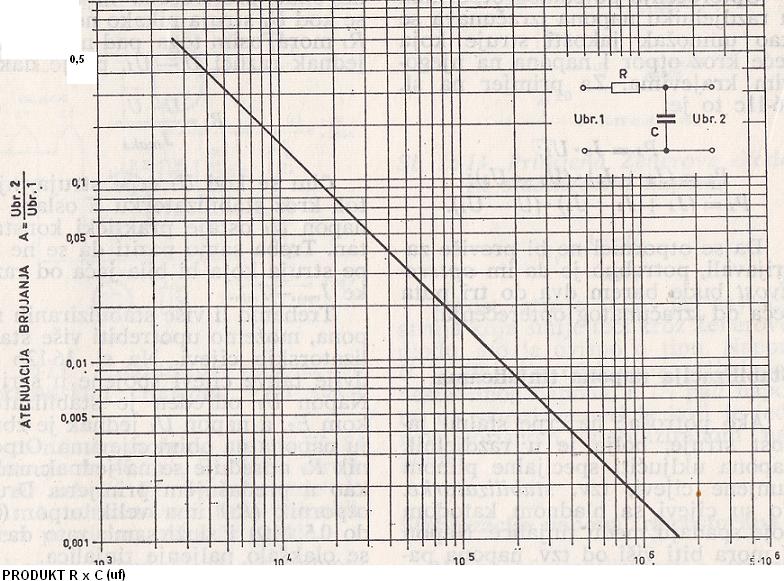

RC:

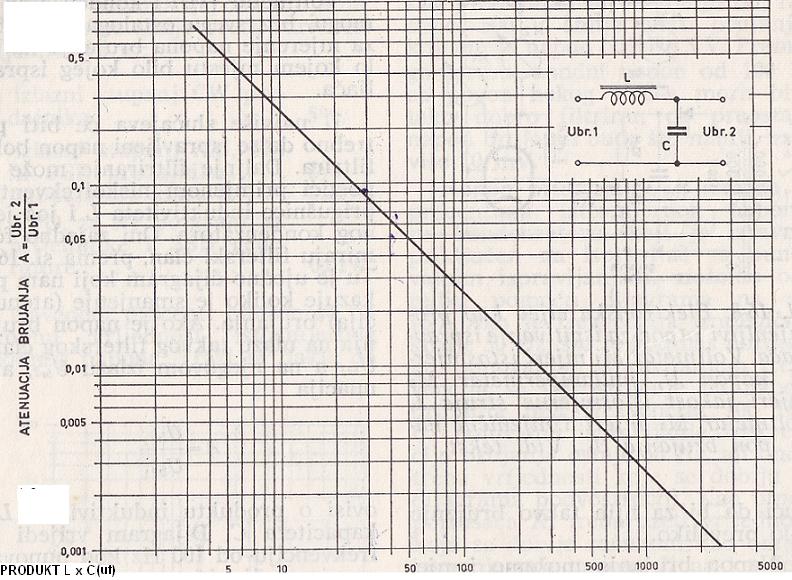

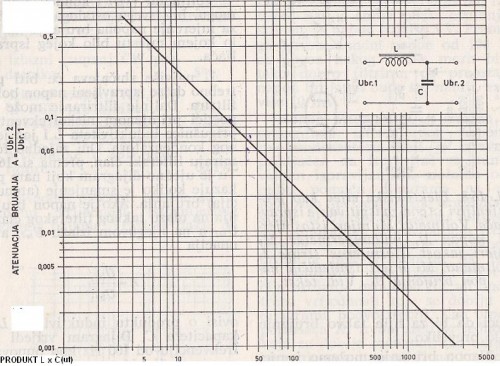

LC:

[sstrsat]

Odlicna tema.
I prilika da se ukaze na neke manje poznate stvari koje mogu dat i daju sliku kako i zasto to napajanje utice na zvucne rezultate pojacala. A kad se znaju uzroci bolesti postaje mnogo jednostavnije razmatrat metode lijecenja

Sve je bilo prilicno lako i jednostavno do prije cca 30-ak godina dok nije bilo tolikih smetnji u mrezi ali danas je sasvim druga situacija pa ponasanje napajanja triba razmatrat i na daleko visim frekvenccijama a ne samo na mreznih 50Hz i ripplea 100Hz.

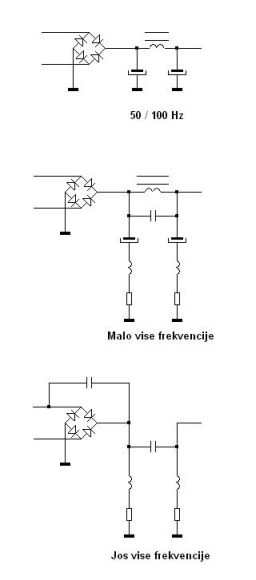

Na ovoj sliki san dal jako jako pojednostavljeni prikaz ca se desava u najobicnijem CLC filteru sa porastom frekvencije. Mnoge nimalo nebitne detalje sam zasad namjerno izostavil zbog jasnoce prikaza ali ako se tema razvije doc ce se i na to.

Bez obzira na sva namjerno unesena pojednostavljenja, sa ove 3 slike se vidi u ca ce se filter ispravljaca pretvorit na visim frekvencijama. A posto je mreza puna tranzijentnih smetnji na svim mogucim frekvencijama, nije tesko uocit koliko ce taj (osnovni) filter ispravljaca "slabit" te smetnje. Mislin da nikone ne triba posebno naglasavat da dolazak takvih smetnji do samog ampa uvik nosi i odredjenu mogucnost intermodulacije (koja se ustvari uvik i desava a od konkretne situacije ovisi u kojem postotku).
Niman sad vrimena opsirnije pisat ali tema je tek otvorena.....

PSU filteri 2.jpg (11.56 KiB) Pogledano 6992 put/a.

[harkonen]

Odličan prikaz što je "filter" kako idemo prema višim frekvencijama.
Nekako upravo zbog toga mi se čini da je najbitnije odmah iza greatza ili ispravljačice staviti
kvalitetan blok koji će većinu pojava viših frekvencija odmah na ulazu riješiti. Naravno da ih neće
sve jer ipak nije idealan element da pokrije sve, ali puno hoće.

[sstrsat]

A ca mislis zac su moje sprave pune RF prigusnica i malih kondenzatora.

[harkonen]

Zac? Imaš viška?

[sstrsat]

Zac? Imaš viška?

Ma ne, slazen ikebanu Cvice dobro djeluje na raspolozenje

[harkonen]

Znači ti imaš dobro "raspoložene" cjevaše ? Pardon, cvijetaše

[sstrsat]

A ca je zivot bez raspolozenja? A o cvicu su raspravljali cak i Vikinzi (je, je u jednom stripu o Hogaru). Virovatno ti je poznato kako je kod njih zavrsila rasprava

[sveti]

Odličan prikaz što je "filter" kako idemo prema višim frekvencijama.
Nekako upravo zbog toga mi se čini da je najbitnije odmah iza greatza ili ispravljačice staviti
kvalitetan blok koji će većinu pojava viših frekvencija odmah na ulazu riješiti. Naravno da ih neće
sve jer ipak nije idealan element da pokrije sve, ali puno hoće.

A što je sa onima konstruktorima(a ima ih čak i sa imenom)koji misle da je blok u paraleli sa elektrolitom obična glupost?
P.S.zbog krize,recesije i lijenosti ja ih već jedno vrijeme izbjegavam i čini mi se da cijevi sviraju malo manje "tranzistorski"
i više vintage,ma što god to značilo.

[harkonen]

A ca je zivot bez raspolozenja? A o cvicu su raspravljali cak i Vikinzi (je, je u jednom stripu o Hogaru). Virovatno ti je poznato kako je kod njih zavrsila rasprava

Veprićem i medovinom?

Nego, kad smo već kod napajanja, da se svrnem na u zadnje vrijeme malo korištene cijevne regulatore
(osim kod Varaždinaca slabo ih nešto ima). Moramo preokrenuti taj trend i baciti naglasak na njih za buduće projekte.
Hrpe su jeftinih lampi koje se odlično mogu uposliti na tom poslu.
Zanimljivo je to vidjeti kod Lamm-a npr u ML2. Jedna babuška u SE izlazu, a jedna kao naponski regulator.
Čemu je i služila. Logično, lijepo i sigurno dobro zvučeće. I ima smisla.

@ sveti
Ne može biti glupost. Više frekvencije - manji otpor i to je to.
Da li nešto svira više vintage ili tranzistorski? Hmm, vjerovatno nije samo do tog jednog bloka.....
A ako je, samo govori u prilog.
