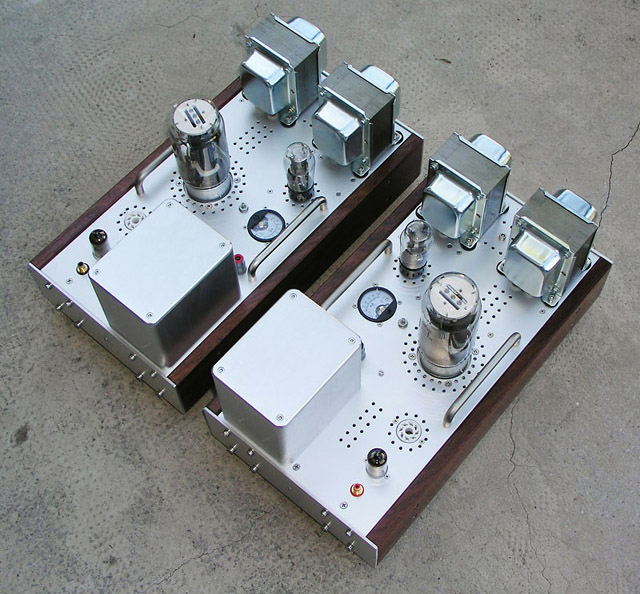

- GM70-346.jpg (163.98 KiB) Pogledano 7810 put/a.

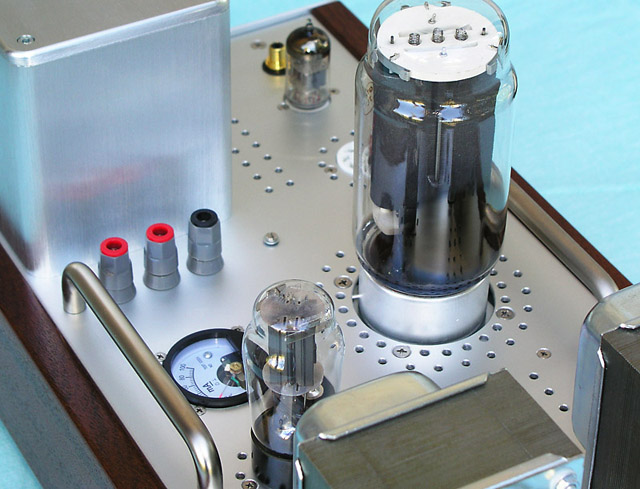

- GM70-405.jpg (109.4 KiB) Pogledano 7810 put/a.
Evo meni ulaznice za sljedci Triode festival!
Nove bebice, blizanci... Ma sto bebice? Razaraci! Ma koji razaraci, bojni brodovi... battleships!

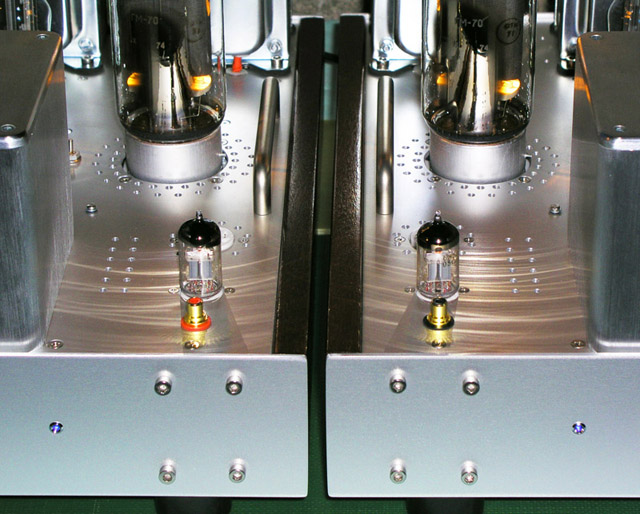

- GM70-478.jpg (122.61 KiB) Pogledano 7810 put/a.

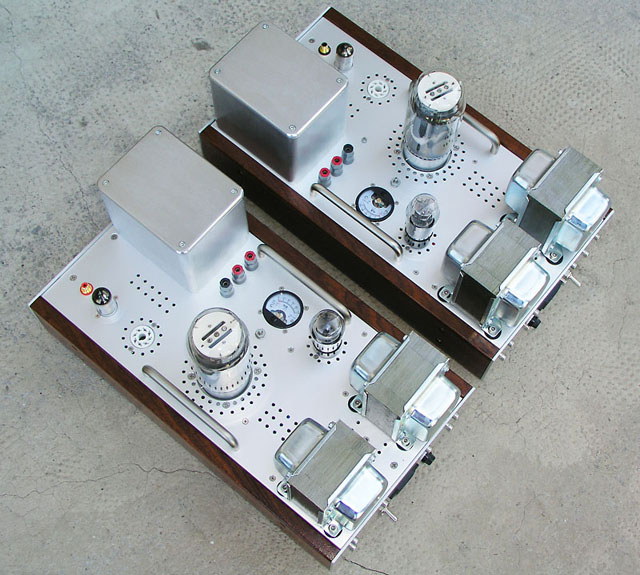

Dakle, radi se o izlaznim pojacalima, monoblokovima. Pojacala su snage 20-25W, i rade u A-klasi kao i svako SET pojacalo. Izlazna cijev je ruska GM-70. Pojacalo je dvostupanjsko i izlaznu cijev pogoni ruska pentoda 6J52P spojena u triodu, i s prigusnicom u anodi kao radnim otporom. Pojacala rade s visokim anodnim naponom od 1100V. Konstrukcija je naseg harkonena, i koristim prigodu da mu zahvalim na konstrukciji, podrsci i svoj sili savjeta koji su mi trebali kako bih ovo priveo uspjesno kraju.
Monoblokovi jos nemaju imena, no buduci da je prototip zasvirao 5. kolovoza, na Dan pobjede, odgovaralo bi im olujno ime "Storm GM-70", no od milja ih zovem "Ljepotica i Zvjer"...

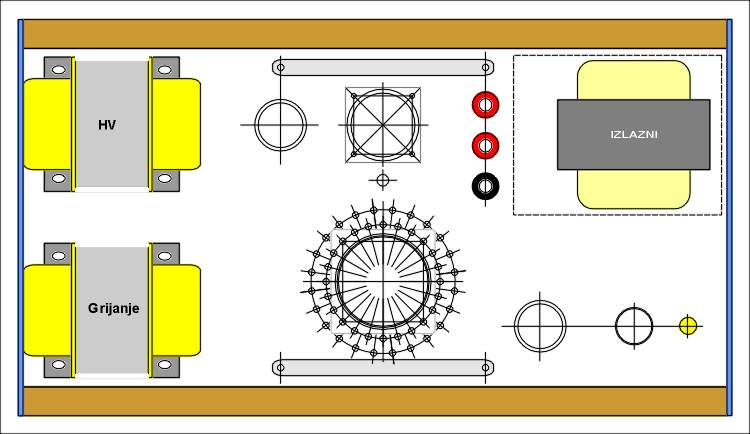

- GM70-skica.jpg (48.45 KiB) Pogledano 7810 put/a.
Materijal:
Kao sto je konstrukcija plod domace pameti, tako je i vecina bitnog materijala iz domacih izvora. Mrezni transformatori, izlazni transformatori i prigusnice su proizvodi tvrtke "CBC-Audio" iz Varazdina gosp. Ivica Kolarek. Transformatori su doradjeni (oklopljeni i lakirani) u "Odeonu" iz Rijeke gosp. Branko Radojcic. Za izlazne transformatore nije bilo poklopaca pa sam morao naruciti aluminijske kutije iz Kine. Cijevi, podnozja, nesto kondenzatora, panelmetre sam nabavio od harkonena po izuzetno fer cijenama. Da sam sam to narucivao preko interneta, doslo bi me vise. Znaci, uz pomoc interneta, prijatelja s foruma i domacih majstora nije tesko ni kod nas sakupiti sav materijal za ovakvo pojacalo.
Visoki napon:
Pojacalo radi na 1100V. To je vrlo visok i opasan napon, nikako nije za salu. Prije nego li sam krenuo u gradnju, najvise sam se pribojavao tog napona. Sve sto sam do sad gradio islo je do 500V. Nije ni to malo, ali ovo je puno vise. A iznad 800V napon postane znatizeljan pa sam dodje pogledati sto ti to radis. Toliko je znatizeljan da zna i preskociti... No s dobrom izolacijom, buziranjem, pazljivim vodjenjem vodova i razmacima izmedu visokog napona i ostalih elemenata, na kraju nije bilo problema. Moram napomenuti da prema ovolikom naponu covjek mora imati veliki respekt, i uvijek biti na oprezu. To je formula za izbjegavanje nesrece.
U svijetu GM-70 pojacala najcesce rade s anodnim naponima od 600 do 900V, no harkonen veli da na visem naponu bolje svira... Pojacalo ima dva mrezna trafoa, od kojih je jedan samo za visoki napon. Taj transformator na sekundaru daje 450V i ispravljackim udvostrucivacem se to dize na 1200V u praznom hodu. Kod opterecenja napon padne na 1100V. Kondenzatora za tako velike napone nema, bar ne u ozbiljnim kapacitetima, pa su standardni za 450V stavljani u seriju. Otpornici koji sluze za izjednacenje napona na tim kondenzatorima u seriji sluze i za praznjenje kondenzatora nakon prestanka rada. Nakon minut do dva, u pojacalima nema visokog napona...
Ispravljaci:

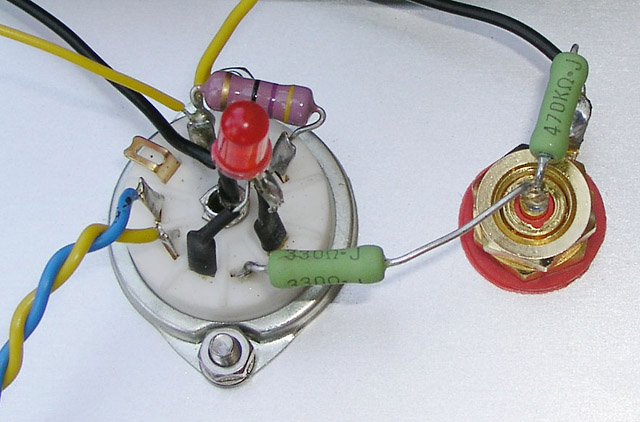

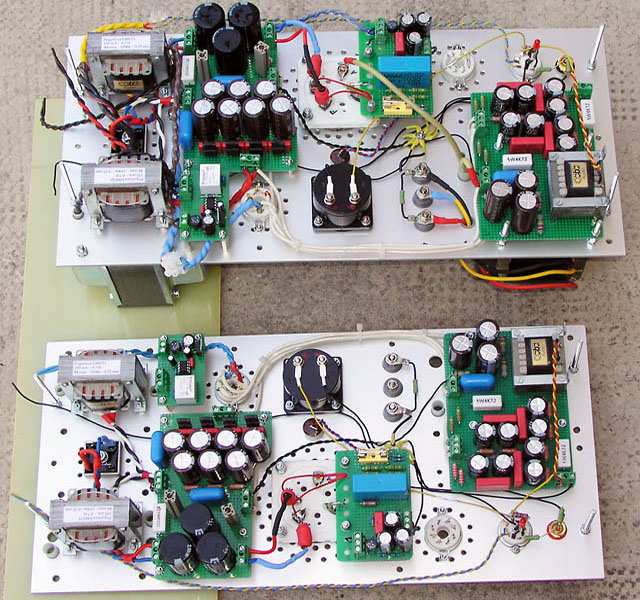

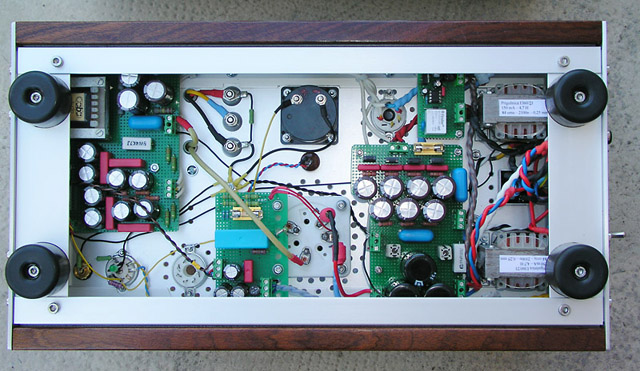

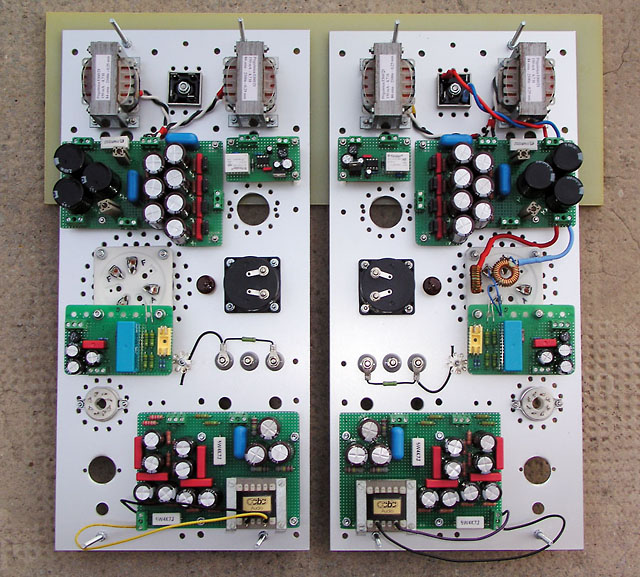

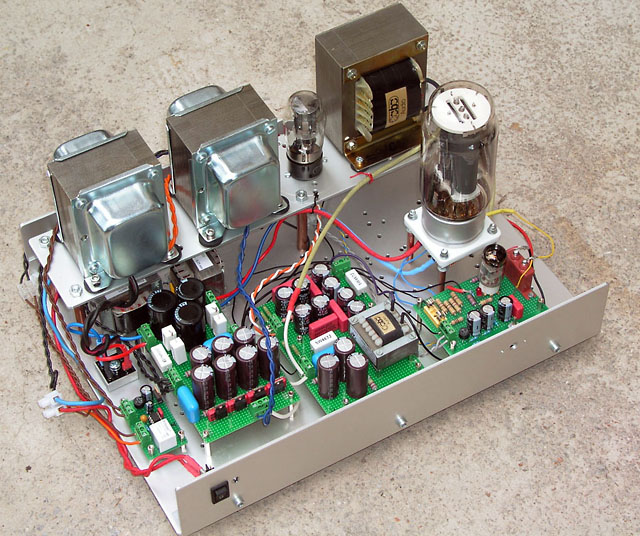

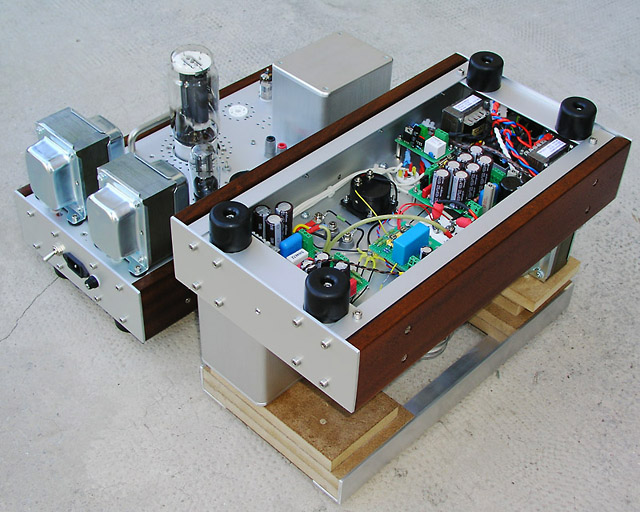

Cijelo pojacalo uglavnom se sastoji od ispravljaca. Osim opisanog visokonaponskog ispravljaca, tu je ispravljac s cijevnom ispravljacicom za driversku cijev, ispravljac za grijanje GM-70 koji daje 20V na 3A, ispravljac za bias, ispravljac za sklop za odgodu visokog napona (35 sekundi nakon paljenja). U visokonaponskom ispravljacu su i dvije prigusnice od 5H. Sami elementi pojacala prema ovim ispravljacima zauzimaju mali dio potpalublja monoblokova.
- GM70-317.jpg (160.78 KiB) Pogledano 7810 put/a.

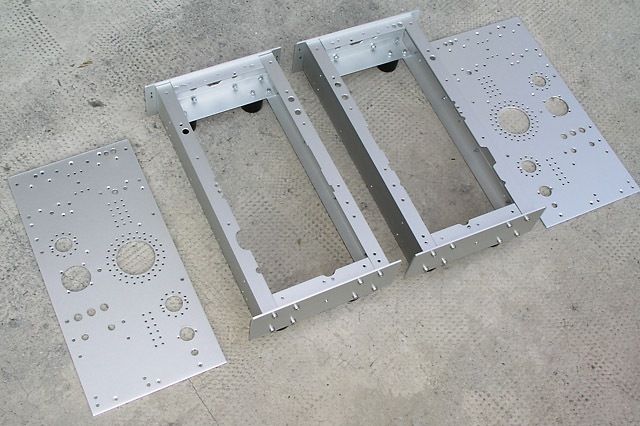

Kucista:

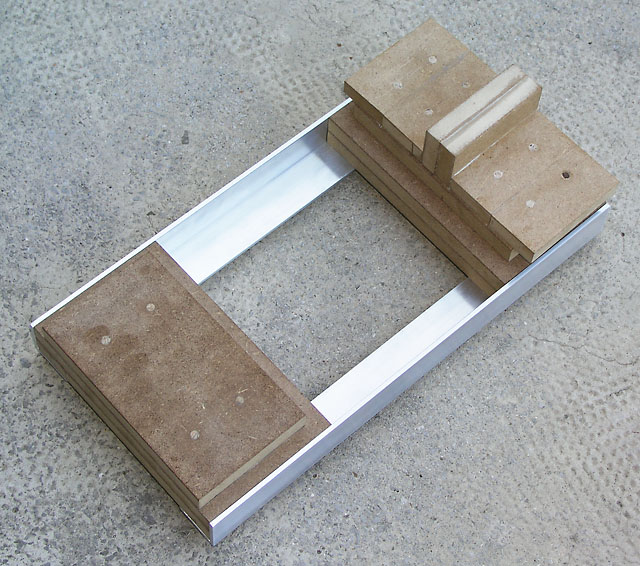

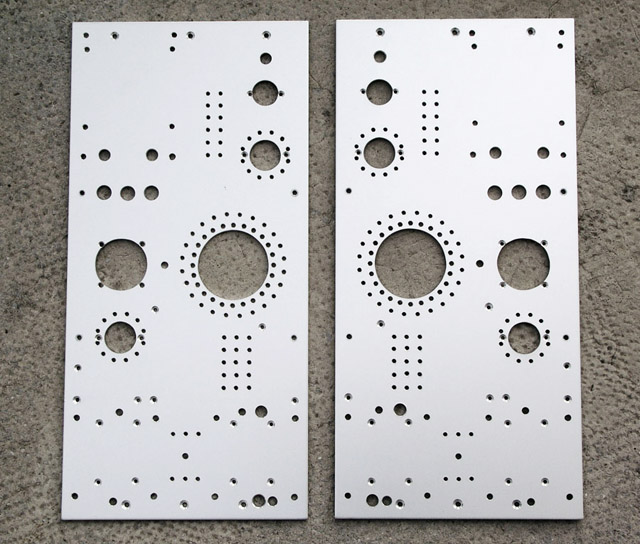

Tu sam imao dosta problema jer vise nemam limova za izradu kucista. No ostala su mi dva veca lima od 300B samogradnje. Bili su namjenjeni ako, danas-sutra, promijenim driverski dio na 300B pojacalu da mogu staviti nove cijevi i poklopiti s novim limovima. Te sam iskoristio za gornje limove ovih monoblokova, i ocito necu raditi novi driver na 300B pojacalu... Nasao sam i nesto viska manjih limova koji bi mogli posluziti za prednju i straznju plocu, no bili su dosta siri od gornjih limova. Tu je uskocio nas Dean s 4 prekrasne bocnice od mahagonija koje je izrezao prema mojim mjerama. Bocnice sam pobrusio i lakiro s dvije ruke prozirnog polumat laka. Fotografije tesko mogu docarati koliko je ljepote u tom mahagoniju... Ostatak kucista sam sklopio pomocu eloksiranih aluminijskih L-profila iz Haubausa... Dakle, kucista su se mogla poceti sklapati, i bilo je zaista puno busenja. Gornje ploce su bas dobro izbusene, skoro 20% povrsine je nestalo...
- GM70-310.jpg (124.41 KiB) Pogledano 7810 put/a.
Zbog situacije s materijalom za kucista, ista su morala biti takva kako je materijal diktirao. A sva elektronika je morala stati u potpalublje... To bas nije dobar nacin dizajniranja pojacala, i da nije bilo problema s materijalom, ovi bi monoblokovi izgledali sigurno drugacije...
Svaki monoblok je tezak 20 kg.

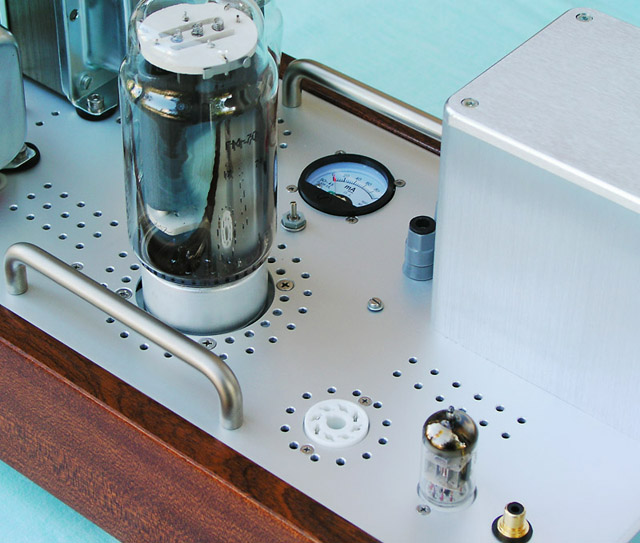

Bias, podesavanje i panelmetri:
Koristen je fiksni bias. S automatskim bi napon trebao biti najmanje 1200V, i u katodi bi bio ogroman otpornik koji bi se jako grijao... Sve to mijenja mali ispravljac za bias koji se regulira pomocu potenciometra na gornjoj ploci. Struju kroz izlaznu cijev pokazuje panelmetar. Ovi kineski panelmetri su klase 2,5 sto bi znacilo da bi im takva trebala biti i tocnost, 2,5%, ali nije, grijese 7-8% pa i vise... Prvo sam morao utvrditi u kojim sve polozajima mogu raditi... i mogu u svima. I koliko grijese? Nesto malo sam sredio pomicanjem kazaljke s nule i postavio da instrument pokazuje 80 od 100 kad je struja kroz cijev 86mA, sto mi se cini idealnim za moj slucaj... Tako je rijesena regulacija i kontrola struje kroz izlaznu cijev. U katodu je stavljen brzi osigurac od 160mA, a i visokonaponski trafo ima osigurac u sekundaru. Na taj nacin je cijev prilicno zasticena, i ne bi trebala pregoriti prilikom kakve havarije, ili nestanka napona biasa...
- GM70-398.jpg (112.79 KiB) Pogledano 7810 put/a.
Mjerenja:
Jos uvijek nisam vrsio neka mjerenja, osim, normalno, provjere napona na bitnim mjestima. Sad mi je vaznije poslusati kako to radi. No, kad nadjem malo vremena, obavit cu osnovna mjerenja pa cu ih objaviti.

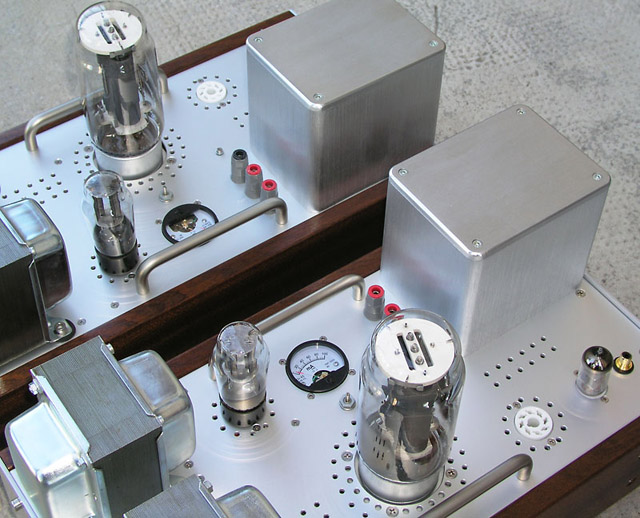

- GM70-353.jpg (128.17 KiB) Pogledano 7810 put/a.

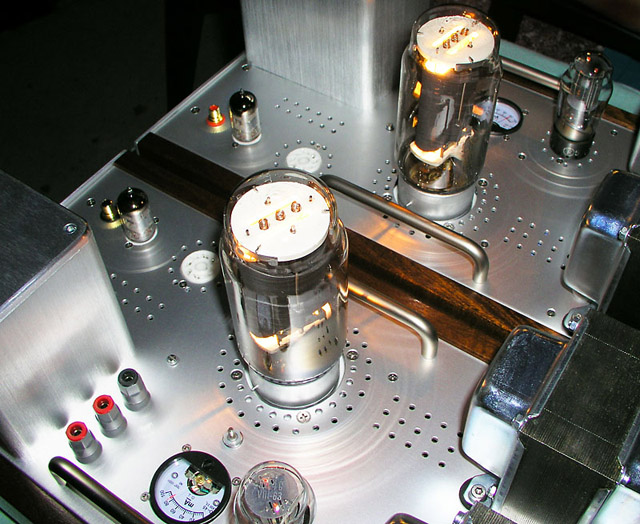

Kako rade?
Cvrsto, odrjesito, dinamicno, brzo. No sve je jos novo, od transformatora, cijevi, kondenzatora, otpornika, i zvuk je za sad malo "tvrdji". Trebat ce pricekati da prodje usviravanje pa da se da pravo misljenje o zvuku. No za sad su naznake vise nego dobre. Jos nisam cuo SET pojacalo koje se tako dobro nosi s bas podrucjem. Uopce se ne obazire, i taj dio odradi kao prvoklasno tranzistorsko pojacalo. Imam snimku s dva zenska glasa koja vecinu 300B pojacala odvede u kliping. Japanski je Almarro s babuskama 6C33 je na toj snimci pucao kao kad imate vodu u aspuhu, a ovi monoblokovi preko toga prijedju kao da nista nije ni bilo. Neki kazu da nista ne moze nadomjestiti snagu... Moram napomenuti da se pojacala u radu lijepo zagriju, no to je tako sa svom A-klasom. Svaki monoblok disipira najmanje 200 W i to se osjeti, najbolje ih je koristiti u hladnijem dijelu godine.
