ECC82 + ECC88

[zbotic]

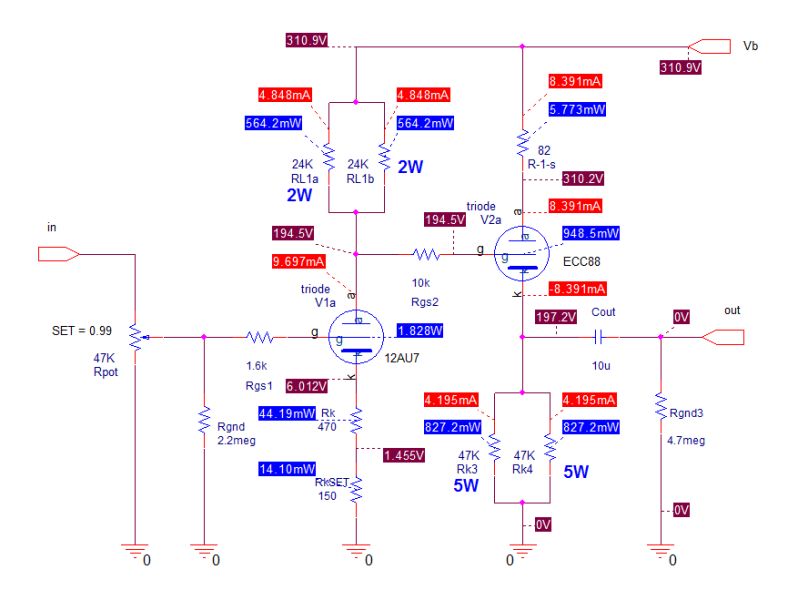

Shemu pretpojačala je isprojektirao kolega sa srpskog foruma (ZZZ), (Majda), (Z.Dimovski).



Za pločicu je poslužila neka s ebaya (projektantski promašaj), ali prepravljanje nije veliko pa sam je zato izabarao. Volim da pretpojačalo lijepo svira, ali i da lijepo izgleda tj da ne vire žice na sve strane.

http://www.ebay.com/itm/tube-12AX7-12AU ... EBXzcx6txg

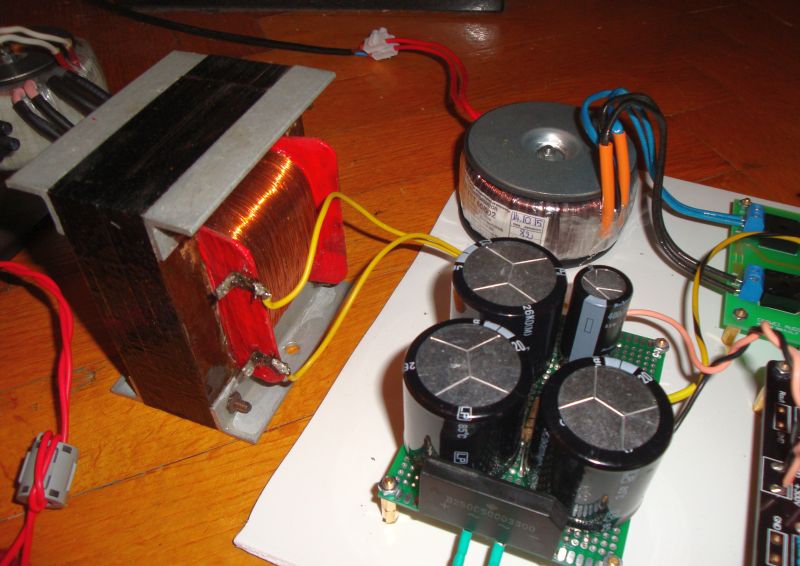

Napajanje je također ebay-a, ali za neku sasvim drugu namjenu pa je promjenom par otpornika ispalo "original" za ovaj projekt. Prva cijev grijati će se sa 12.6 VDC, a druga sa 6.3 VDC. Tako je u ovoj predgotovljenoj PCB kombinatorici ispalo najpametnije.

http://www.ebay.com/itm/NAC152XS-two-br ... SwKIpWAKzK


Regulaciju anodnog napona još smišljam, za početak ću najjednostavnije na protipnoj pločici da vidim kako radi.


Očekivanja su velika, shemu smo dosta "brusili"

[Zvu]

Hoće li biti nekih merenja ?

Kolika je ulazna otpornost ?

[zbotic]

Mjerit ćemo, kada bude gotovo za početak ono što može osciloskopom. To će mu biti i provjera je li radi kako treba....
Problem je s vremenom pa će do puštanja u rad proteći sigurno tjedan-dva...

Inače, ako si mislio na ulaznu impedanciju ona je kod ovakve konfiguracije iznimno visoka, nije faktor utjecaja....

BTW da se nebi netko zalijepio na gornju shemu, prije puštanja u pogon treba podići potencijal ma grijanju za cca 80-90V da ne bi dolazilo do proboja cijevi. Ali otom potom, kada eksperimentalno utvrdimo optimum.....

[zbotic]

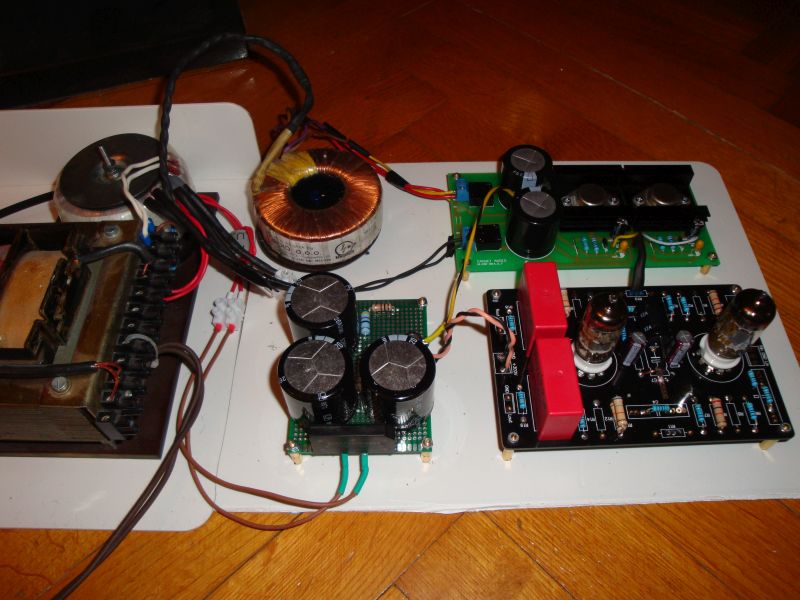

Ovo je i proradilo. Sa anodnog napona (trenutnoo cca 310VDC) pomoću 500kohma i 200kohma dodan potencijal od cca 90VDC na pločicu grijanja.

Ovisno o upotrebljenoj ECC82, a imam neke EI-Niš 12AU7EG (Elites) koje su srednja žalost, dobiju se naponi sa sheme +-5%.

Sve u svemu, proradilo iz prve, sutra ćemo probati sa muzikom i mjerenjima, a onda ide nabava pravih transformatora i šminkanje anodnog napona.....

Trafo ću nabaviti nešto višeg napona tako da se može izvesti tranzistorska regulacija, a imam i neke prigušnice, vidjeti ćemo. Elevacija će porasti na cca 100V i to će biti potpuno sigurna zona za ECC88 (trenutno eksperimentiram sa nekim Amperex 7803, pa će me srce strefit ako nešto sjebem s obzirom za koliko se mogu prodati )


[zbotic]

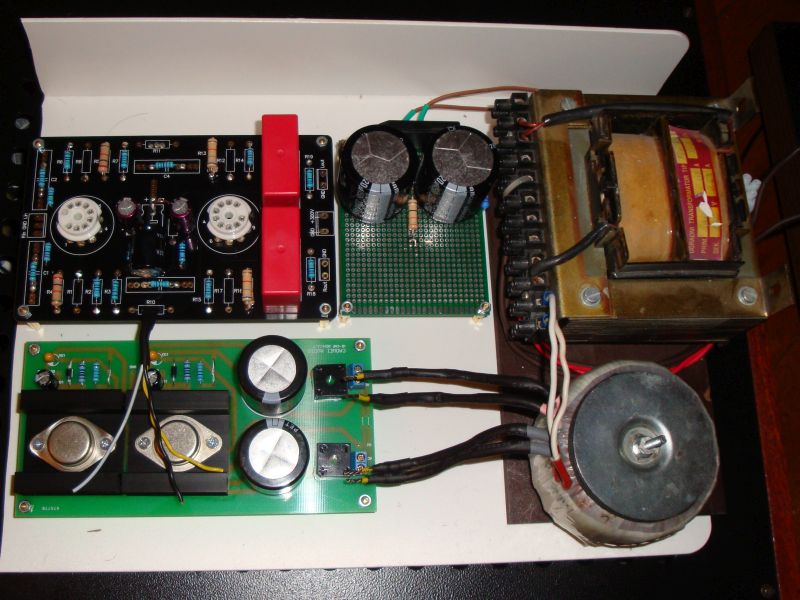

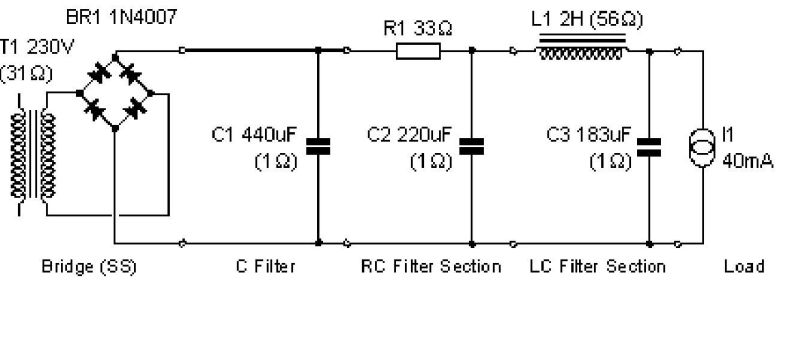

Anodno napajanje na brzinu složeno (i dobro).

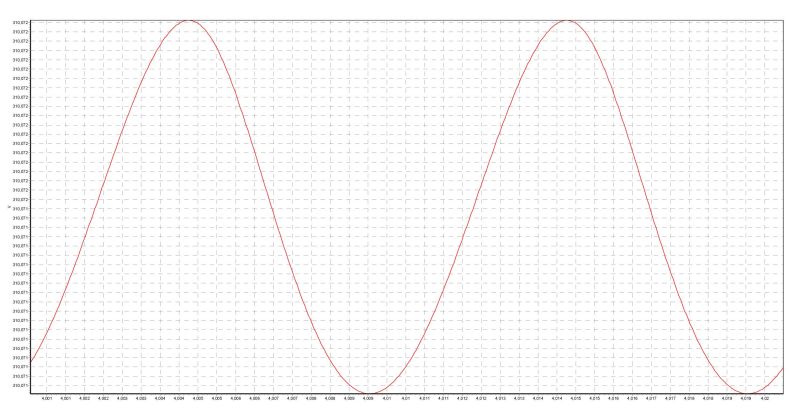

Napon na slici je nakon 4 sekunde, u rasponu 310,071VDC do 310,072VDC
Ovisno koliko mA cijevi povuku povećava se vrijednost otpornika od 33ohma pa je lako uštimati na pravi napon.....
Već isprobano sa gornjim vrijednostima i radi...
Da nebi bilo zabune na slici nedostaje elevacija još prije opisana, a kondezator od 33uf nalazui se na pločici sa cijevima (u shemi je zbrojen sa 150uf)



Čekam novu ECC82 jer su ove što imam loše, a upitno i ispravne.....

[zbotic]

BTW imam sedam ovakvih zavojnica da netko ne misli da će filtriranje biti slabo

[bepone]

ojla evo ja sam graficki malo crtao po datasheetovima, ima tu par sitnica koje su mogle biti i zgodnije napravljene,
1. nema kondica na plocicama prampa, a neko nepisano pravilo je da bi svaka lampa trebala imati svoj alko radi cim manjih loopova za zatvaranje signalnih struja a i ostalih efekata,
pa ako je vec koristena ova pcb, baren neka napajanje bude blizu
2. radna tocka ECC82 je mogla biti i linearnija od ove, biasirane na -6v, nije to bas niti tako linearni preamp (na teoretski 12Vpp grida iliti 130Vpp izlaza imate 10% izoblicenja, u praksi se ne koristi ali eto ima i linearnijih)
3. ako se ide na linearniji princip moze se anodni otpornik puno povecati, smanjiti struja, dobiti linearnost... ionako ECC88 u izlazu kao sljedilo nema nikakvih kapaciteta ni zahtjeva za pobudom, tako se moze ganjati i slabom strujom itd itd,
4. izbor ECC88 za sljedilo je ok, mali je izlazni otpor

5. koliki je Ug-k ECC88 u radnom prototipu ?

[zbotic]

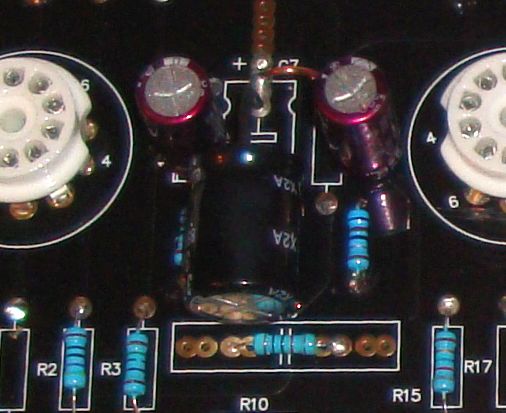

Ima kond na pločici preampa, 33uF (Roederstein EKA). Crn je, ali ako se bolje pogleda....
I grijanje ima dva konda po 2200uF.


Za Ecc88 Vgk je sa elevacijom cca 110V, još je i ubačena dioda rešetka - katoda. Elevacijom sam dobio cca 86-90VDC i dodao na masu grijanja inače bi probio limit Vgk na ECC88 (130/150V).

Imam problem sa ECC82 što je anodni napon veći od predviđenog na tri polovice dvije cijevi koje imam, dok je na jednoj OK. Zato čekam novu cijev da vidim u čemu je kvaka. Za sada ne mogu isprobavati jer ovako Vgk na ECC88 prelazi limit.

Sve to već piše, ali evo ponavljam....

Ako sam pobrkao engleske i hrvatske nazive (grid, grijanje, rešetka) računaj da su naponi sa onom jednom polovicom ECC82 koju za sada smatram OK baš kao na gornjoj shemi. ostale opcije su u k.... (cca230-240V anoda, cca 3 -3,5V katoda)

Što se tiče linearnosti u račun je uzeto da je 4Vpp kraj upotrebe, jer realno i ne treba više....

[zbotic]

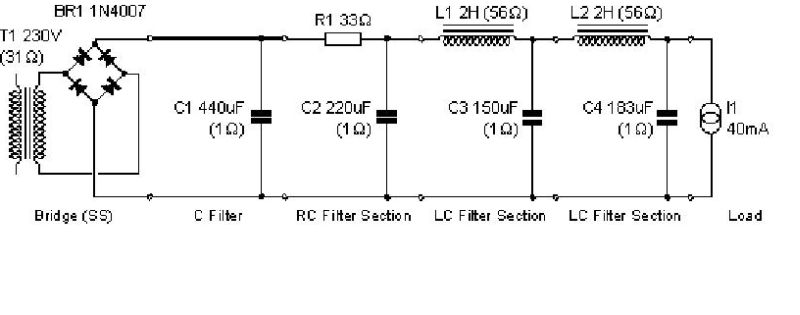

Dok se čeka cijev malo smo se proseravali i isprobali napajanje kojem je po PSUD2 kalkulatoru ripple 6,8uV
Napon koji shema daje na izlazu je 308,83VDC. Kako je moj Splitski napon do cca 235VAC biti će taman negdje oko 310-312VDC
Nije neka velika pamet, ali kad već imam te zavojnice koje mi ničemu ne služe......


[bepone]

ojla da li je sema fiksna ili se moze malo preraditi , ovo se moze lako modificirati u puno bolji dizajn,

znaci treba biasirati prvu lampu na cca -3V (uz vecu struju linearniji rezim), anodni napon ce pasti,
anodni napon prve ECC82, biasira drugu lampu ECC88 na puno manji Uk prema masi te se i s pogleda sigurnosti opet dobija,

treba promijeniti znaci samo Rk prve lampe a mozda i Ub druge lampe (opcija)
