GU50 dilema.... SE ili PP

[Schultz]

Znači, kao što naslov kaže, imam 4 GU50.

Da li da se ide na SE pa da drugi par bude za rezervu ili da se ide na PP?

Sto bi rekli znalci i oni malo manje...?

Što da iskoristim za driver?

6N6P? 6N8P? ECC40? E81CC? 6N23P? 6N1P? 6922?

Imam ja još toga...

Ajmo prijedlozi.

Fokus je na što manjem THD.

Trafiće nemam i moram ih dati motati. Znači transformatori nisu ograničavajući faktor jer ih ionako nema.
Ideja mi je integrirano pojačalo sa dva - tri ulaza.

Imam 50 kOhma Alps stereo potenciometar kojega bi volio ubaciti u igru ali nije nužno neophodno...

Hmmmm.... Neznam što jos...

[Dean]

Imaš i kaki prekidač?

[davorin]

Moj prijedlog:
Protufazno pojačalo u A-klasi sa dvije triodno spojene GU50 po kanalu.
Dovoljno izlazne snage, nizak damping faktor, vrlo niska izobličenja, širok frekventni spektar, puno jeftiniji i jednostavniji izlazni trafo od onoga u SE, bolje potiskivanje smetnji i brujanja iz mreže što znači i jeftiniji mrežni dio itd..
Pobudne elektronke imaš za svačiji ukus, osim ECC40!
Ta meni treba!

[sstrsat]

Fokus je na što manjem THD.

Ovi kriterij te vodi na PP jer je kod njega ukupni THD znatno manji nego kod SE zbog same prirode rada PP stupnja koji ponistava parne harmonike (ali nazalost zbraja neparne). To u praksi znaci da ces dobit manji apsolutni iznos THD-a ali i njegov spektar nece bit bas najprirodniji (ka ca je npr progresivno opadajuci niz hatmonika koji generira SE stupanj.
To ne znaci da ce PP stupanj zvucit lose ali ovo navedeno ipak tribas imat u vidu.

[sonny]

@ Davirin
Mene ga je strah i pitati da mi ih proda
Bojim se da ce me potjerat u rodni kraj

[s@ki]

nece,,... vis da ti ves sprema novi posao

[sonny]

Ne znam ja ptp radit'

[Dean]

Ja ti savjetujem PP, jer ljepše izgleda kad imaš puno cjevki na kutiji

[davorin]

Radna točka izlaznog stupnja:
Ub=400V, Raa=6,6kOhma, Rk=500 Ohma(2 paralelna otpornika od 1kOhm/5W za svaku elektronku), Ia=2x100mA
Izlazna snaga bi bila oko 20W (i puno više uz viša izobličenja! ) uz izobličenja oko 2,5% (bez globalne negativne povratne veze!).

[Schultz]

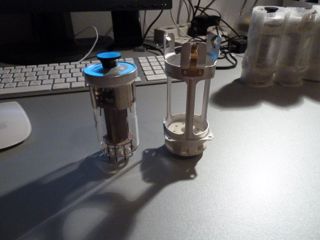

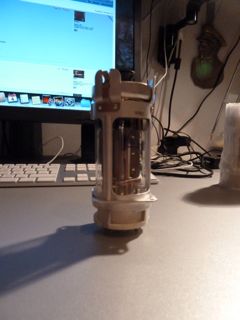

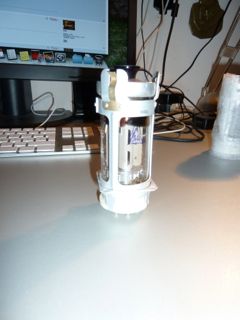

Nabavio sam i nekakva fensi podnožja...

A pažljivim promatračima neće promaći jedan detalj na ovim slikama...
