se 6s4p-6p7s

[midruzin]

Ponukan vrlo pozitivnim ocjenama zvuka cijevi 807 u triodi na našem i vanjskim forumima, odlučio sam se za gradnju malog SE s njezinom jeftinim ruskom oktalnom verzijom 6p7s. Pošto se za nju mogu koristiti standardni izlazni i mrežni trafoi iz starih radia, skoro sav materijal imam, nešto s furde, nešto novog, pa će me amp vrlo malo koštati. Za drivericu sam nabavio mišičavu rusku triodicu 6s4p, koja će nadam se, dati dobar vjetar u leđa 6p7s. Ispravljač ide odvojen u posebnu kutiju od švas aparata, s prigušnicama, mrežnim trafoom i trafićem za grijanje cijevi. Skicirao sam shemu po kojoj radim amp, sa odokativno postavljenim radnim točkama, ( naime s matematikom nisam na Ti, a bogme ni na Vi, jer sam stalno markirao s satova matematike u gimnaziji i pušio u WC-u - svaka sličnost s Precednikom je sasvim slučajna ). Ispravite me u shemi, ako sam napravio neku veću grešku. Kad dovršim amp, ide podešavanje napona, struja i swinga, dok ne dobijem optimalno najbolji zvuk. Evo sheme :

[davorin]

Ponukan vrlo pozitivnim ocjenama zvuka cijevi 807 u triodi na našem i vanjskim forumima, odlučio sam se za gradnju malog SE s njezinom jeftinim ruskom oktalnom verzijom 6p7s. Pošto se za nju mogu koristiti standardni izlazni i mrežni trafoi iz starih radia, skoro sav materijal imam, nešto s furde, nešto novog, pa će me amp vrlo malo koštati. Za drivericu sam nabavio mišičavu rusku triodicu 6s4p, koja će nadam se, dati dobar vjetar u leđa 6p7s. Ispravljač ide odvojen u posebnu kutiju od švas aparata, s prigušnicama, mrežnim trafoom i trafićem za grijanje cijevi. Skicirao sam shemu po kojoj radim amp, sa odokativno postavljenim radnim točkama, ( naime s matematikom nisam na Ti, a bogme ni na Vi, jer sam stalno markirao s satova matematike u gimnaziji i pušio u WC-u - svaka sličnost s Precednikom je sasvim slučajna ). Ispravite me u shemi, ako sam napravio neku veću grešku. Kad dovršim amp, ide podešavanje napona, struja i swinga, dok ne dobijem optimalno najbolji zvuk. Evo sheme :

Šema je izostala!?

[midruzin]

Mučim se s stavljanjem sheme s Photobucketa!

[davorin]

Mučim se s stavljanjem sheme s Photobucketa!

Smanji sliku na 800x600 (max 250kB u .jpg formatu) i privini ju direktno.

[midruzin]

Ok!

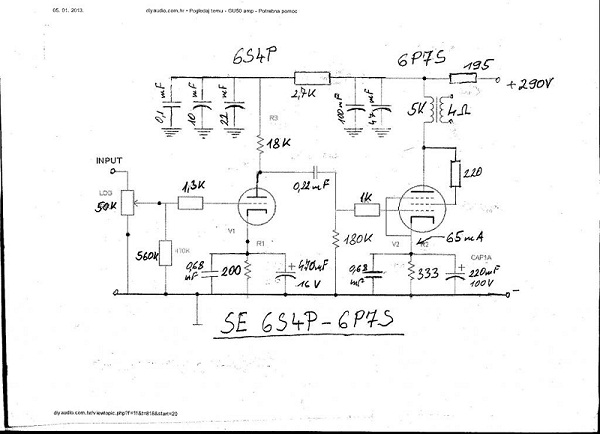

[midruzin]


[davorin]

Mala primjedba:
Katodni otpornik od 333 Ohma će uz katodnu struju od 65mA dati prednapon od ~20-21V, ali uz takav prednapon sigurno neće proteći struja od 65mA uz napon A-K od ~260V(10-ak volti pada napona na izlaznom trafu i 21 volt pada napona na katodnom otporniku).
Elektronka 6P7S (nova-100% ispravna) će uz napon Uag2-k=250V i Ug1=-15V imati struju Ik=75mA ili veću. S naponom napajanja od 290V i padom napona na izlaznom trafu od oko 10V bi negativni prednapon trebao biti oko -16V što bi uz katodnu struju od ~75mA dali vrijednost katodnog otpornika od 213 Ohma (220 Ohma), a uz katodnu struju od 65mA bi trebao katodni otpornik od 246 Ohma (250 Ohma=4x1kOhm paralelno). U niti jednom sličaju disipacija anode i druge rešetke zajedno neće preći 20W, što je ispod maksimuma od 25W(trajno) za triodni spoj.

[davorin]

U cjeloj stvari sam čak previdio otpornik od 195 Ohma spojen u vodu visokog napona, na kojem će također doći do pada napona od 15-ak volti, pa će sitacija postati još gora: niži napon između anode i katode izlazne elektronke!
U ovom slučaju će vrijednost katodnog otpora biti oko 200 Ohma, a nikako 333 Ohma!

[fixxxer]

Da li bilo sta limitira HV napon na ''samo'' 290V?

[davorin]

Da li bilo sta limitira HV napon na ''samo'' 290V?

Kako se radi o mrežnom trafu iz radio-aparata (koji neće baš izdržati dugi rad s 6P7S i 6S4P! ), veći se napon i ne može očekivati.
Svakako bi trebalo zamijeniti otpornik od 195 Ohma s prigušnicom malog unutrašnjeg otpora i povećati elektrolitski kondenzator za filtraciju sa 100uF, na barem 220uF. Ulazni elektrolitski kondenzator u ispravljaču bi trebalo staviti 100uF i koristiti diode UF4007 za ispravljanje.
