240W-4kOhma-PP-trafo

[davorin]

Kako sam već odavno planirao BI-AMPLING veće snage, namotao sam i par transformatora na 2xC jezgri SU102b, kakva se može dosta često naći u rashodovanim uređajima. Koristila ju je ISKRA, EI i RIZ za mrežne transformatore svojih profesionalnih uređaja (medicinski, komunikacijski, signalni itd.), kao i TESLA za punjenje akumulatora telefonskih centrala. Danas su sve takve telefonske centrale zamjenjene novima, pa su se pojavile po otpadima (podrumima, tavanima, garažama i raznim radionama "iz nužde").
Radi se o jezgri od vruće orijentiranih trafo-limova (debljina pojedinačnog lima je 0,25mm) oformljenih u 2xC jezgri, a snage od 1420VA kod maksimalne gustoće od 1,72T pri 50Hz.
Takav trafo u protufaznom režimu (bez istosmjerne struje vrijedne spomena! ) bi po "grubim" računicama trebao osigurati bar 250W korisne snage pri 25Hz uz vrlo maksimalnu gustoću magnetnog toka od vrlo "konzervativnih" 0,6-0,65T.

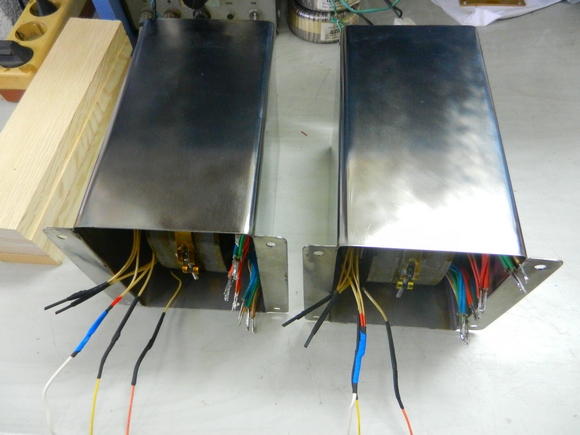

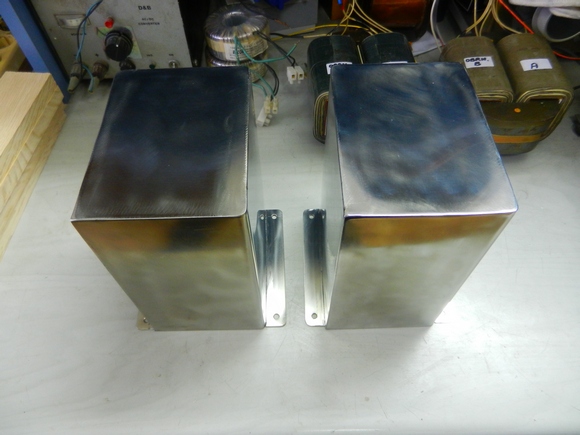

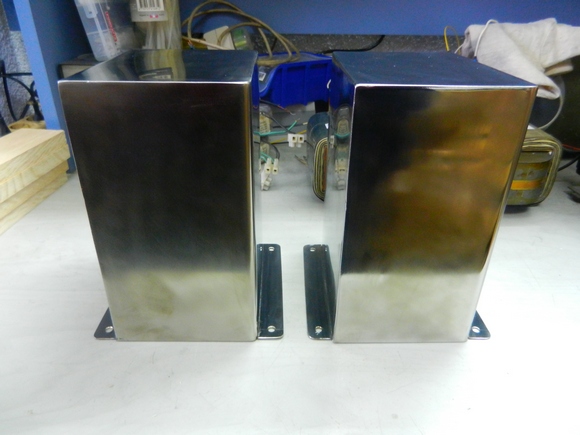

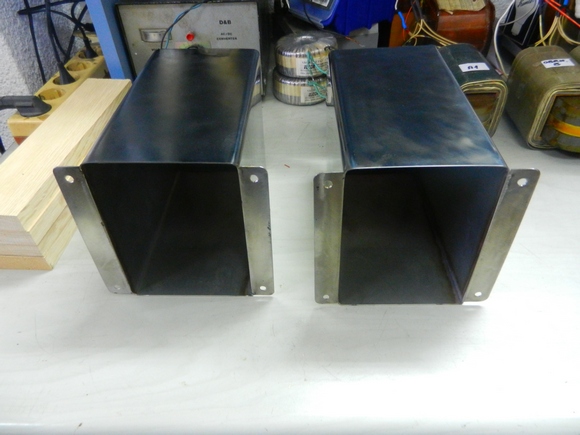

Dva takva transformatora sam namotao dosta prije ovog posta, ali danas su mi stigle naručene kutije za njih od PROCROM -a, pa mi predstoji posao smještaja i zalijevanja u njih.

[Dean]

Ti zbilja imaš volje
Zaljevat ćeš ih sa epoxiem? To je nešto nabavljivo ili ne? Nemoj sad reći da se tak zaljevaju zavojnice od 50 kW odašiljača

[davorin]

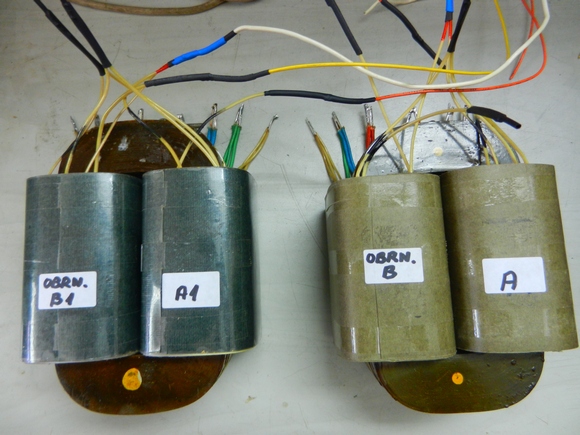

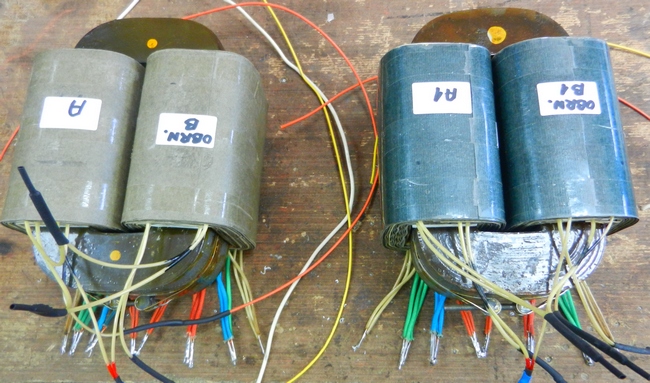

Namotaji trafa su podjeljeni u dvije grupe od kojih svaka ima 2 primarna i 3 sekudarna namotaja, a primarni su spojeni serijski, a sekundarni paralelno.

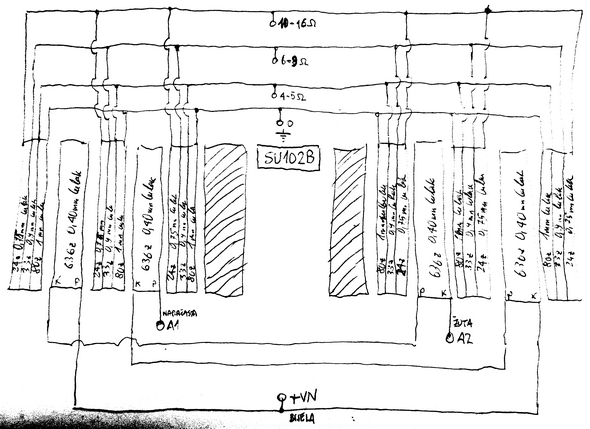

Primar je nominalno namotan za primarnu impedanciju od Raa=4kOhma i ukupno 2544 zavoja 0,40mmCuLak žice podijeljenih u 4 namotaja po 636 zavoja.
Svaki namotaj za 4 Ohma ima 6 puta po 80 zavoja od 1mmCuLak koji su spojeni paralelno. Za 8 Ohma svaki namotaj od 4 Ohma ima dodanih 33 zavoja 0,90CuLak žice, a za 12 Ohma još 24 zavoja 0,75mmCuLak.
Namotaj od 16 Ohma se može dobiti spajanjem dvije serijski spojene grupe od 3 namota za 4 Ohma, a analogno tome i se mogu dobiti i impedancije od 32 i 48 Ohma.
Primarni induktivitet je 32H (pri frekveciji od 25Hz), transformatori su bez vidljivih izobličenje i gubitaka prenijeli snagu od 300W na 30Hz.
Mjerenje je napravljeno tako da su 2 transformatora bila primarima spojena paralelno, na sekundar od 4 Ohma jednog transformatora je spojen izlaz poluvodičkog pojačala, a na sekundar od 4 Ohma drugog transformatora spojen otpornik od 4 Ohma/800W.
Signal iz tonskog generatora je spojen na ulaz poluvodičkog pojačala, a paralelno otporniku od 4 Ohma/800W su spojeni osciloskop i instrument za mjerenje napona.

[audio kutak]

davorine, gdje si nabavio kutiju, tko ih je radio?

[Dean]

Ovo na zadnjoj slici ti je izlazna lampa?

[davorin]

Ti zbilja imaš volje
Zaljevat ćeš ih sa epoxiem? To je nešto nabavljivo ili ne? Nemoj sad reći da se tak zaljevaju zavojnice od 50 kW odašiljača

Modulacioni transformatori su u posudama sa transformatorskim uljem, ali to bi ipak bilo previše za ovako male transformatore!

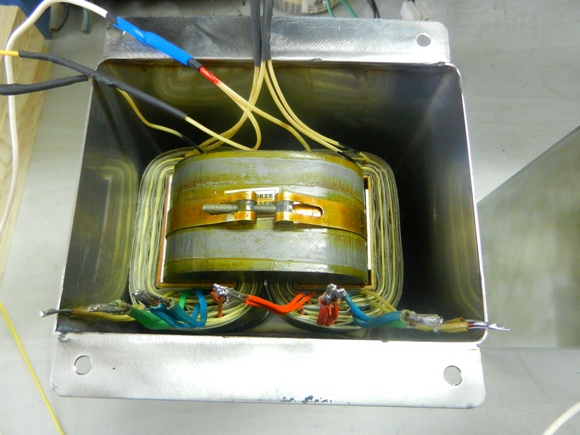

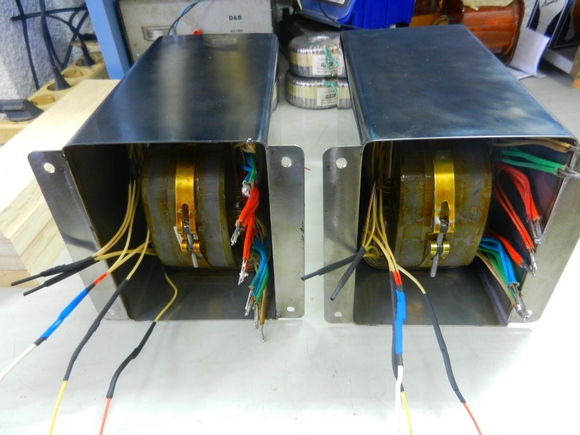

Dio do lima kutije se zalijeva sa epoxidnom smolom, a ostatak ispune sa poliesterom.
Poliester slabije naliježe na lim, pa za vanjski dio koristim epoxidnu smolu.
Razlog je slijedeći: kvaltetna epoxidna smola košta više od 300 kuna po kilogramu, a poliester je 29 kuna po kilogramu!
Takvim "mix"-om prođem puno ekonomičnije, a efekt je jednak: ne čuje se "sviranje" trafa pri većim snagama na niskim frekvencijama!

[davorin]

davorine, gdje si nabavio kutiju, tko ih je radio?

Kutije je napravila jedna firma iz Varaždina.

[davorin]

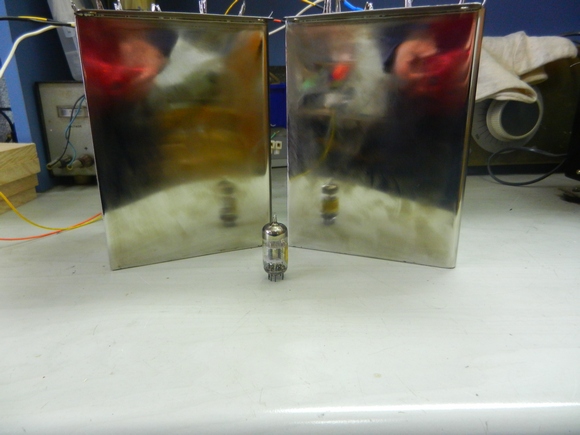

Ovo na zadnjoj slici ti je izlazna lampa?

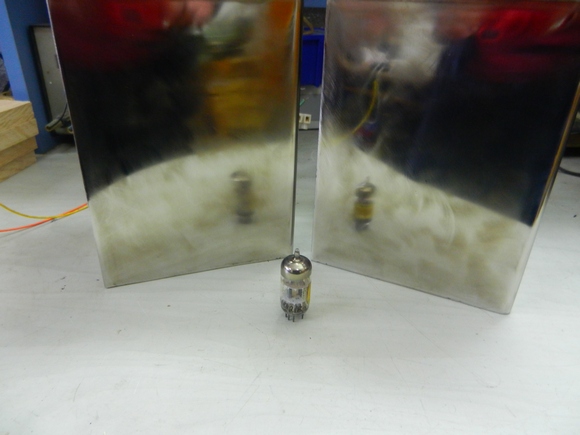

Trebalo bi ih 250-300 komada za jedan izlaz, ali mi impedancija ne odgovara za taj spoj!

[Dean]

Ovo na zadnjoj slici ti je izlazna lampa?

Trebalo bi ih 250-300 komada za jedan izlaz, ali mi impedancija ne odgovara za taj spoj!

Ali vjerujem da ih imaš toliko !

...jesam li ti javio da je stigao paket?

[pamook]

kako se ponasa poliester pri promjenama temperature, nema pucanja i mrvljenja? ... dobro je znati ...

malo je rec da kutije i trafoi "djeluju impozantno"
