25W OTL

[Kaligula]

Sjetit će se @dean da sam prije nekoliko miseci kupija gotovu kutiju namjenjenu za DAH-2, ali sa lišom, neobrađenom gornjom pločom, jer još nisam ima potpunu ideju kako i koji amp složiti. Čekajući ishod sa GK-71 i BiAmp, tiralo me da potrošim nešto lampi iz mog arsenala, da ne ostanu mrtvi kapital. Bila mi je interesantna jedna verzija sa GU-50-icama i G-807, no, ona će saćekati.

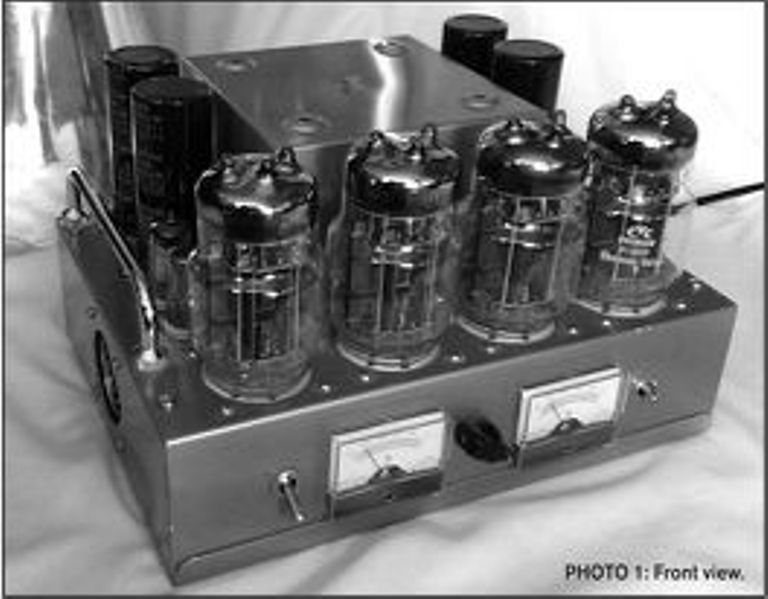

Nabasa sam na jedan pdf 25W OTL By Tim Mellow, sa babuškama, i kako sam ima i lampe i podnožja i adekvatno kučište, odlučija da krenem u ovaj izazov. Kako su svi transformatori toroidi, g. Kolarek je uredno odradija svoj posao. Razno-razne sitnarije su također stigle, a kako sam za ovu godinu završija posa na Braču, nije bilo razloga da ne započne bušenje i turpijanje gornje ploče.
Znam da bi svatko, nekako, po svom rasporedija lampe i transformatore. Znam i da treba ispoštivati neka pravila cijevnih pojačala, ali isto tako znam da ne postoji idealni raspored, a da nitko ne reče ... moga si ovako ili onako ...
Stvar je gotova! Ploča izbušena i isturpijana, i amp je dobija izgled:

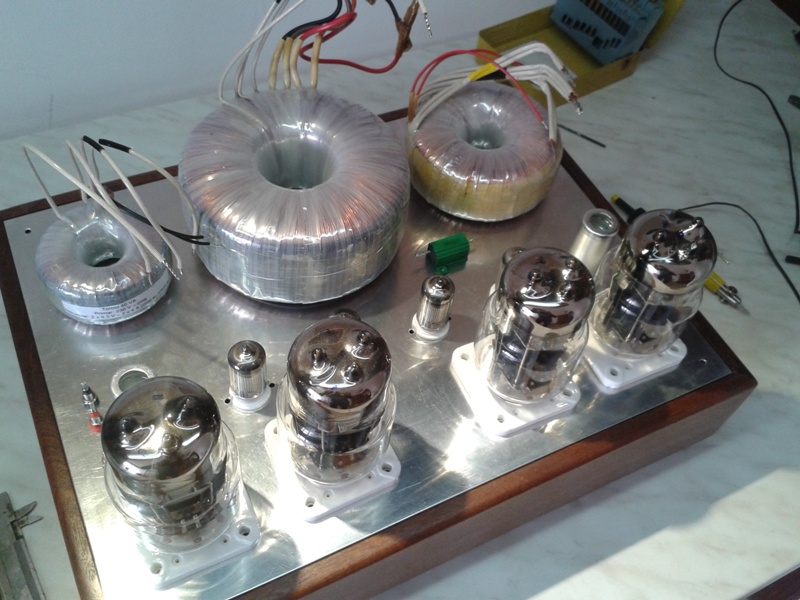

2012-11-23 12.13.50.jpg (170.27 KiB) Pogledano 6826 put/a.

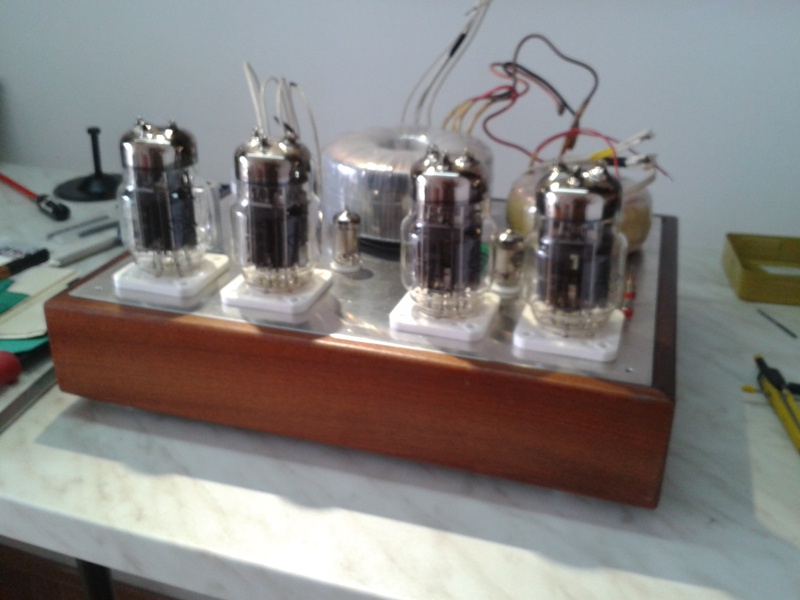

2012-11-23 12.14.07.jpg (118.78 KiB) Pogledano 6826 put/a.

Gornja ploća je od aluminija debljine 2mm i ne podnosi idealno težinu transformatora. Mislija sam je pojačati, tako da nalegne na Alu T-profil po sredini, ali desilo se slijedeće:

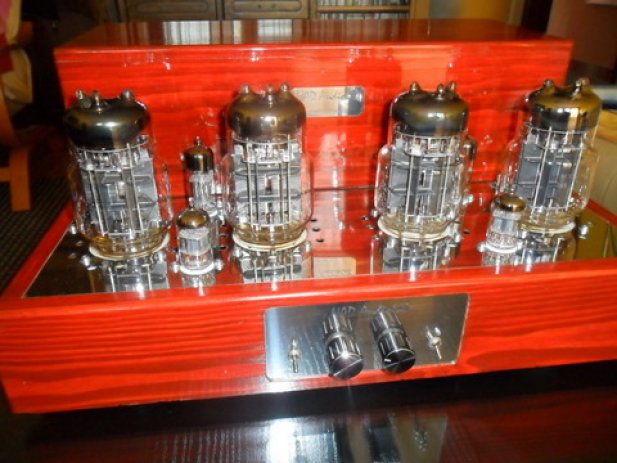

Nisam ovaj put tija eloksažu, nego kupija crom sprej, i odonda sve kreće naopako. Mrljavo, puno prašine. Zamolija jednog prijatelja da mi pošprica i zapeće u komori, ali mora da je nekvalitetni lak sprej, jer i nakon pečenja ostaju neizbrisivi tragovi prstiju. I gledajući me nezadovoljnog prijatelj se uhvati turpije i napravi mi istovjetnu ploču od kroma. Evo ti, kaže, i ovu ne moraš lakirati!
Ima podosta tehničkih detalja koje sam rješava na svoj neki način, a o njima ću kad dođu na red prilikom sklapanja ampa.
Dvije bitne stvari koje ću implementirati u ovaj amp su zaštita zvučnika i IR Source i Volume kontrola. I o njima ću kad dođu na red.

Za kraj ovog prvog posta evo i sheme:

Tim Mellow.jpg (10.49 KiB) Pogledano 6826 put/a.

[Khadgar2007]

jel može malo veća šema?

[Kaligula]

jel može malo veća šema?

Stići će, ne brini!

[tom_hifi]

Opasno, opasno

[pamook]

samo naprid, i u detalje

[Edison]

Jako lijepo, Kaligula. Bas me zanima kako ce to raditi. Jedno vrijeme sam se i sam bavio mislju da slozim OTL. Mozda me ovo ponuka da to ponovo stavim na dnevni red...

Vidim da ti gornja ploca nije dozvoljavala puno slobode oko razmjestaja, no cini mi se da su babuske u paru preblizu jedna drugoj, tj. jako ce se to grijati...

[harkonen]

Jok. Neće jako.
Ni drvo se nakon prvotnog "sušenja" više ne mrda. Ni lak.


..naravno, to vrijedi kad je amp ugašen.

[Kaligula]

Ajde ne pričajte više o blizini babuški!


[tom_hifi]

..naravno, to vrijedi kad je amp ugašen.

Pa neće valjda se tak jako grijati. Ja sam prekjučer bio kod jednog gospona slušao PSE 845 s 12AU7 i EL34 u driveru i nije se to tak jako grijalo. Ili zbilja volim cijevi ili imam dobru toleranciju prema toplini Uglavnom, kaj bi se 4 babuške bolje grijale nego 4 845-ce?

[davorin]

Ukupna disipacija pojačala će biti oko 500W, pa bi bilo dobro razmisliti o ventilatorima koji bi u tihom radu (1/2 Unom.) sigurno produžili radni vijek elektronki.
