OTL TRS 6S19P

[bepone]

izlazni dio.. kondici s kojih se uzima signal na zvucnik kao i oni napajanja ce se montirati sa donje strane..

[sonny]

Neki dan sam se sjetio ovog projekta...
Lijepo to izgleda...

[bepone]

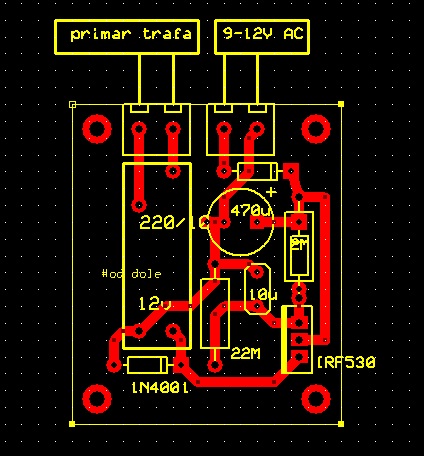

timer IRF530.jpg (78.9 KiB) Pogledano 10278 put/a.

za amp mi treba jedan timer koji ce palit trafo za visoki napon (prekidat cu primar trafa da releju bude lakse, bolje AC nego DC) i
u razvoju je jedan primitivan timer sa jako malo dijelova (par dioda, relej, jedan IRF, kondic vamo kondic tamo) !

[bepone]

timer sa posta iznad sa c-om 10 uF u krugu gejta se jako brzo puni i fet okida vec na 7.3V tako da je ef.odgoda oko 15 sec!

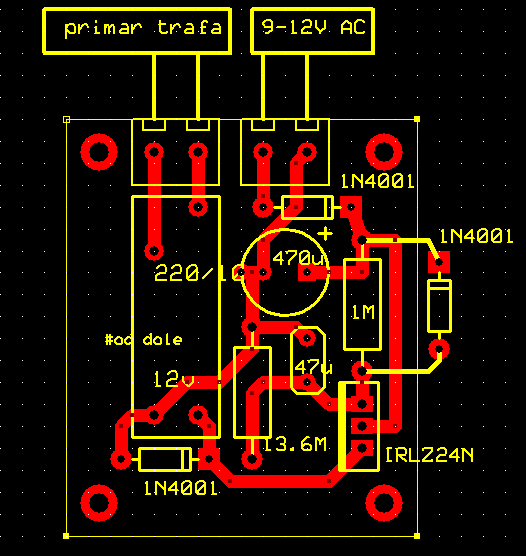

timer 35 sec.png (21.69 KiB) Pogledano 10256 put/a.

testirana verzija sa materijalom pod rukom- promijenjeni elementi Cgejt na 47uF, fmoset je IRLZ24N, timer je sad oko 35 sec sto ce bit ok za 6C19...

[bepone]

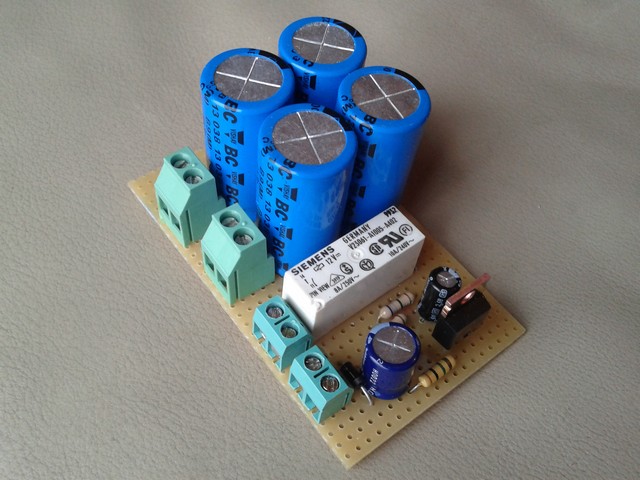

timeric

2013-02-12 15.24.33.jpg (94.93 KiB) Pogledano 10247 put/a.

na eksp.plocici sastavljen timer i montirana prva banka elektrolita za visoki napon .kako ce timer bit odmah do trafa, ispravit ce se i visoki napon na istom mjestu, prvi stupanj peglanja koji dolazi prije regulatora. otpornici za simetriranje napona na elkima zalemljeni sa donje strane. grec metalac koji napaja ovu banku elka ce bit zavidan na sasiju do plocice

[bepone]

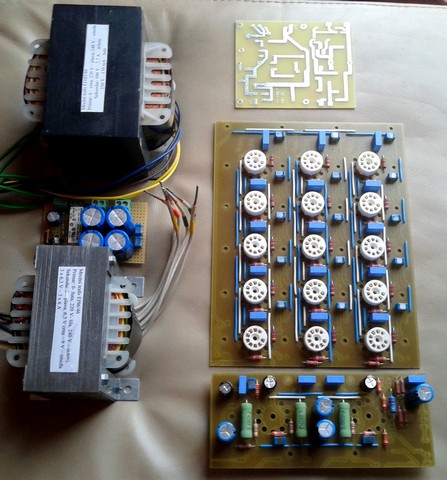

layout monobloka

2013-02-12 15.43.23_1_cr.jpg (88.65 KiB) Pogledano 10243 put/a.

monoblok OTLa kako bi rebao izgledati na kraju.. lijevo gore je trafo za visoki napon 110V(izlaz) i 270V (preamp). lijevo dole trafo za grijanje i 9V napajanje automatike (timer, releji).. desno su PCBi koji ce biti od mreznog dijela sakriveni pregradom na koju ce se motirati CCSi.. desno gore je prostor za regulatore i plocice koje ce biti tamo montirane.. pregradama izmedju mreznih dijelova mislim fomrirati zatvorene komore kad se kutija sklopi , na cijim ce se krajevima montirati ventilatori (hladiti 30W topline CCSa i jedno 10W razvijenih od regulatora)..
od mehanickih dijelova ostaje kutija (vidi se i po slici da ce biti velika , cca 380 x 500 mm ), od plocica ostaje plocice regulatora i plocica CCSa koja ce biti u dva dijela (montaza jedna iznad druge). jos je tu puno za kopat ali pomalo se krece projekat..

[bepone]

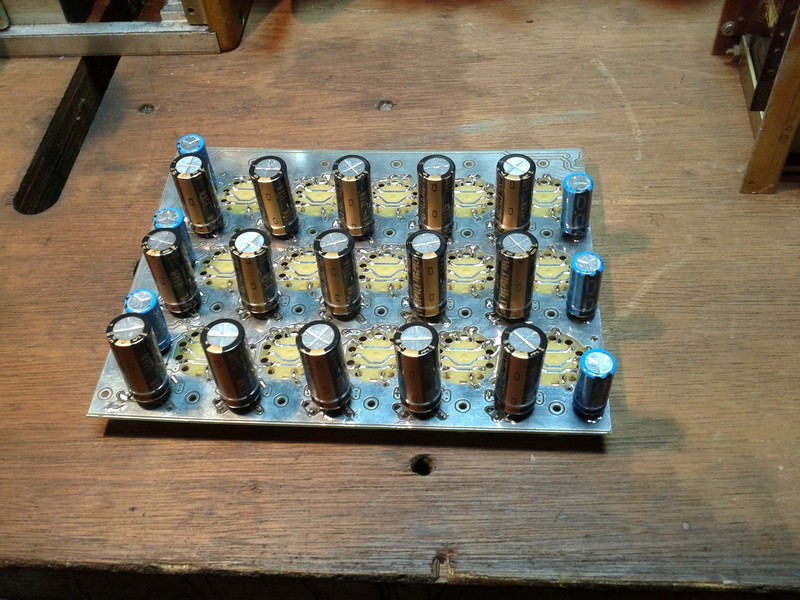

ovdje jos nema nista novoga, samo slika kondica koji se montiraju sa donje strane,
kuciste ce biti malo drugacije ovaj put, moran jos vidjet kod kojeg limara ...

[bais]

Oće ovo čudo davat dovoljno struje za nagle dinamičke skokove ako se koristi na aktivnom sistemu u području od 300 Hz pa naviše uz osjetljivost od ravnih 100 db (8ohma) ?

[sstrsat]

Oće ovo čudo davat dovoljno struje za nagle dinamičke skokove ako se koristi na aktivnom sistemu u području od 300 Hz pa naviše uz osjetljivost od ravnih 100 db (8ohma) ?

Za rad u uvjetima koje si navel (iznad 300 Hz / 100dB zvucnici) tesko da ce ikad zatribat vise od 20-ak % (odoka ) struje koju ovo moze dat

[bepone]

Oće ovo čudo davat dovoljno struje za nagle dinamičke skokove ako se koristi na aktivnom sistemu u području od 300 Hz pa naviše uz osjetljivost od ravnih 100 db (8ohma) ?

Za rad u uvjetima koje si navel (iznad 300 Hz / 100dB zvucnici) tesko da ce ikad zatribat vise od 20-ak % (odoka ) struje koju ovo moze dat

eko stori pretelo, nastavlja se tvoj projekt... puno je pasalo od zadnjeg updejta ali uzivaj u slikicama.. odluci son ga privest kraju
