Svaka cast na trudu! Ja bih predlozio da kolega Dean, ako je zainteresiran naravno, izruta na CNC-u gornji dio ili cijelu sasiju (problem mu je savijanje) u 2,5mm aluminijskom limu. A moze napravit i drveni okvir u koji se samo s gornje strane uglavi sasija. Ovo je samo ideja i ne zelim nista nametati ali tako bi projekt DAH-1uz jos nesto novaca bio potpun!

[LesFaul]

I jos jedno pitanje. Jel stvarno veliki financijski zalogaj CBC-u za nabaviti poklopce (bells) za trafa koja imaju u ponudi i dali uopce o tome razmisljaju?

[harkonen]

E, to moraš njega pitati, ali bojim se da bi cjenovno priča imala i drugi iznos. Tko želi, uvijek ih može kupiti i montirati.
U svim bojama, pa i drvenim kako smo imali prilie vidjeti. Izlazni trafoi su EI84, a mrežni EI96, potpuni standard.

[joe dalton]

Jako lijepo to izgleda, ovako na hrpi. Svaka čast Harkonen.
Ak može pitanjce - koliko DC struje podnose izlazni trafići?

[Edison]

I jos jedno pitanje. Jel stvarno veliki financijski zalogaj CBC-u za nabaviti poklopce (bells) za trafa koja imaju u ponudi i dali uopce o tome razmisljaju?

Razmislja, Kolerek, razmislja. Nazalost to se kupuje na 1.000 komada i ako uzmes par velicina, veze ti velika sredstva, a prodat ces ih kad i ako... Tu je najveci problem.

Sto se naknadnog stavljanja poklopaca tice i tu zna biti problema. Izlazni trafoi su s procjepom, tj. svi "I" na jednoj strani, a svi "E" na drugoj. Ako rastavis, "I" paket drzi samo lak... Treba biti oprezan i polako. Osim toga, ovi trafoi su napravljeni da leze na duzoj stranici, i tako im idu zice, a poklopci imaju nozicu na kracoj strani. Nije da se ne moze rijesiti, vec sam to radio, no isto treba uzeti u obzir. Da su svi izvodi na istoj strani, dalo bi se izrezati pravokutni otvor u gornjoj ploci i poloziti na taj nacin trafoe, a poklopiti ih samo s gornje strane. No izvodi su s obje strane, koliko vidim.

U svakom slucaju, daju se ovi transformatori "poklopiti", ali treba malo truda. Na mom 300B su Kolarekovi transformatori koji su dosli u ovakvom stanju, a poklopce su mi stavili lokalno u "Odeonu". Trafoi lijepo rade i pristojno izgledaju.

[harkonen]

Eto, to je recimo za Tweak sekciju. Ozbiljno.
A odgovor Edisonu, izlazni trafoi u primaru mogu raditi kontinuirano do 120mA.

[joe dalton]

Nije Edison, ja sam pitao, hvala na odgovoru.

Edit: još ak znaš induktivitet primara ili puno tražim?

[harkonen]

15H

[bepone]

kakva su mjerenja tog trafica na 5W? kako svira? gornji kraj? zatrebao mi je par 5W S.E., samo ja bi ga vise paketirao..

[harkonen]

Bepo, mislim da te ovo zanima, opterećen je otporom 8 ohm, nekih 4Veff na njemu, dakle oko 2W,
ovo ga gura EL84, što i nisu isti uvjeti, no ovo mi je pri ruci trenutno na hrpi pa ti možda pomogne.
Rezolucija na skopu je na svim slikama ista.
I da ne zaboravim, paket je malo pojačan, standardni EI84 ima 42mm, ovaj je 45mm, dakle presjek jezgre je
12,6cm2

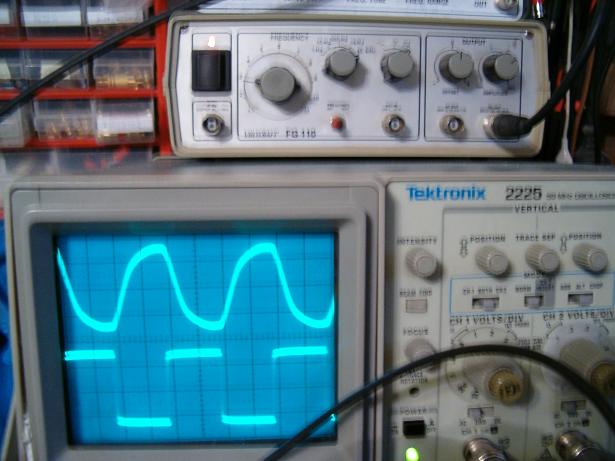

20khz:

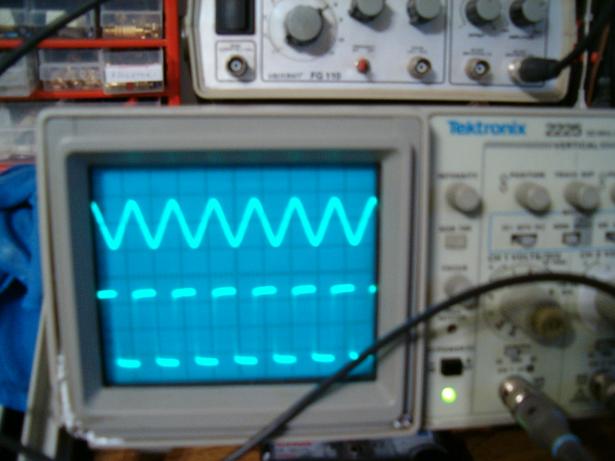

30khz:

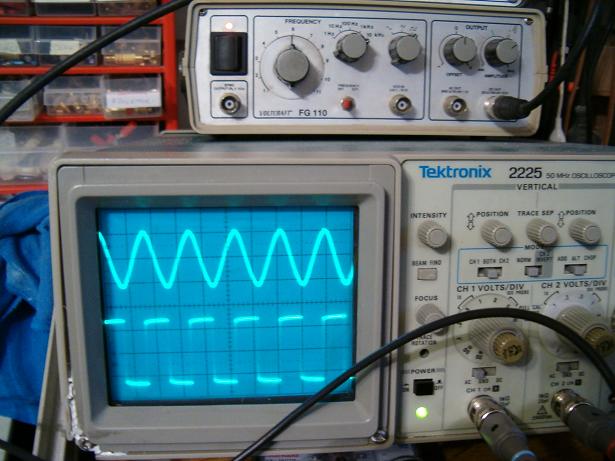

60kHz:

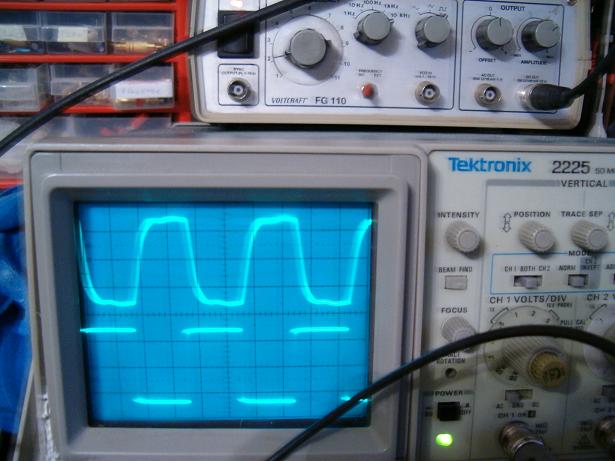

80khZ:

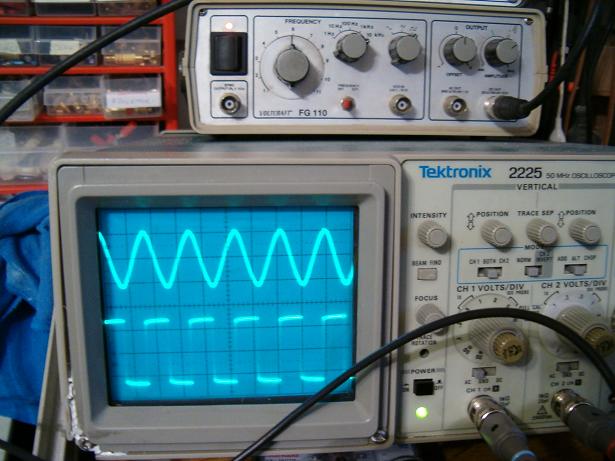

oko tih 80khz ima i neka rezonancija,traje do 85Khz dalje linearno pada....
