evo ih CCSi koji dolaze na zadnju stranu:


biti ce dvije plocice sa ukupno 15 komada, jedna iznad druge i zajedno montirane na zadnju plocu tako da se MJE-i 340 odmah hlade na kucistu.
(zavidani ce bit na rasteru 2 cm jedan od drugoga, da se lakse izmjeri prije busenja)
plocica je jednostavna, donje dvije deblje linije su +110V (bijela) i 0 V zelena iznad, kontakt koji nije oznacen je katoda odredjene 6C19!

prva nozica s lijeva MJE-a je emiter i u njegovom krugu je otpornik 13oma koji je postavljan VERTIKALNO (verzija 1.1 je bila da su svi CCSi u liniji pa su tranzistori bili zgusnutiji) ovo je v1.2 pa sam to malo rasirio, sad se taj otpornik more i polec. ali mi se neda ispravljat
pogled je "od gore" sa strane komponenata, zeleno je bakar koji je "ispod plocice", OTL napreduje!

[ilimzn]

Hm, vidim da cu morat opet malo poducavati
Usput, odkud ti otpor od 13 ohma a trebalo bi malo pogledat kolika je disipacija svakog ovog 22k...
Jesi li imao kakvo odredjeno hladilo na pameti za ovo?
Ideja 1: ako se vec izlazni stupanj organizirao kao 3 sekcije po 5 lampi, ne bi bilo lose tako organizirati i CCS-ove, s time da ih zapravo mozes slobodno cak sve na istu plocicu staviti, sekcije jednu iznad druge...
Ideja 2: Kad vec postoji veliko hladilo, mozda nije zgorega staviti i stabilizator 110V na njega?

[bepone]

samo ti daj nije zgorega
22k otpornik disipira 0.55W, na plocici je nacrtan od 2W.
13 oma je od one serije 1% ima ih i po 1W (farnell), a disipirat ce se na njemu cca 0.13W.
plocice su zamisljene da se montiraju "na kat", jedna ispod druge. ukupno ce po visini zauzimati cca 5 cm, po duzini 17 cm.. MJEi se zavidavaju na zadnju stranicu sasije koja je od aluminija, a sa vanjske strane sasije "prema vani" ce bit hladilo sa nekim "plicim" rebrima. na stranici prije je tlocrt kako sam to zamislio.. takvo hladilo ce se lako nac (islim, nisam jos gledao)
Ideja 1) na zadnjoj ploci je 30 cm prostora s kraja na kraj. ako se naprave CCSi ovako na 1 kat(2 reda po 8 - jedan se nece montirat) zauzme se 17 cm.. ako se napravi na dva kata (3 reda po 5) opet je ok, samo ce bit zgusnutije po visini (ukupna visina kutije ce bit 7 cm)

Ideja 2) more, onda se CCSi moraju grupirat u 3 reda po 5, jer ako racunamo da ce doc EURO uticnica na zadnju plocu i osigurac ostat ce nekih 5-7 cm slobodno za regulator. ja sam ga mislio zavidat za gornju plocu inace, to je onaj veliki IRF250 TO3 metalac .

[ilimzn]

Ideja 2) more, onda se CCSi moraju grupirat u 3 reda po 5, jer ako racunamo da ce doc EURO uticnica na zadnju plocu i osigurac ostat ce nekih 5-7 cm slobodno za regulator. ja sam ga mislio zavidat za gornju plocu inace, to je onaj veliki IRF250 TO3 metalac .

IRF250 u metalnom kucistu nije bas lako nabavljiv, ali je puno lakse naci neki plasticni ekvivalent tipa IRFP240 ili 250 itd.
Oprez s montazom na kuciste!!! Na TO3 metalnom kucistu koje je skroz otvoreno je Drain a na njemu je koliko V?
Plasticna verzija se moze montirati iznutra, vijak je posve izoliran i nema problema s time...

Sto se tice CCS-ove, problem je sto je to dodatnih 7.5W disipacije u kucistu samo s otpora 22k. Taj dio s otporom i LED bi se dao napraviti zajednicki za po jednu sekciju od 5 CCS-ova, samo treba staviti jedan manji otpor cca 100 ohma s LED na bazu svakog, ustedili smo 6W topline. Inace 22 ohma || 33ohma = 13.2 ohma, jos bolje 15 ohma || 100 ohma = 13.04 ohma a lakse je nabavljivo

[bepone]

ova druga opcija mi se vise svidja, nekako je preciznija.
IRF ce se montirati preko izolatora , normalno (kod mene ide metalac, starija zaliha i vec se poceo ljutit). ok ok malo cemo stedit topline, bas gledam cime bi se zabavljao sad

[ilimzn]

Naravno da preko izolatora, to mora uvijek, ali na samom kucistu (gornja strana) imas 100 i kusur V s puno A na raspolaganju, ako mu ne stavis izolacijsku kapu
Tko se dotakne tranzistora, recimo da provjeri jel se grije, ako dotakne masu, dozivjet ce... ah, recimo bit ce mu nekako toplo za prste

[bepone]

ako neko dira to mu je kazna sta cacka kod OTL-a dok je u pogonu,
evo izmjena V1.2, 3 ovakve plocice se montiraju "na kat" jedna iznad druge:


omogucen prihvat svih raspolozivih (3) kombinacija otpornika "13 om"

[ilimzn]

Mislim da ta dva otpora u paraleli sasvim fino mozes staviti i lezeci, cetvrtina W je sasvim dosta pa nisu veliki. Isto tako vod mase za CCS-e mozes dovest ispod voda +110V tako da te zice izlaze s iste strane PCB-a, da je lakse sloziti ozicenje, s obzirom da ce bit suma zica...

[bepone]

sredjeno , upload slijedi, moremo se prebacit na ostatak

[ilimzn]

Evo, neki napredak se dogodio, tako da je izlazni stupanj dobio na istoj ploci i drivere i ulazni stupanj

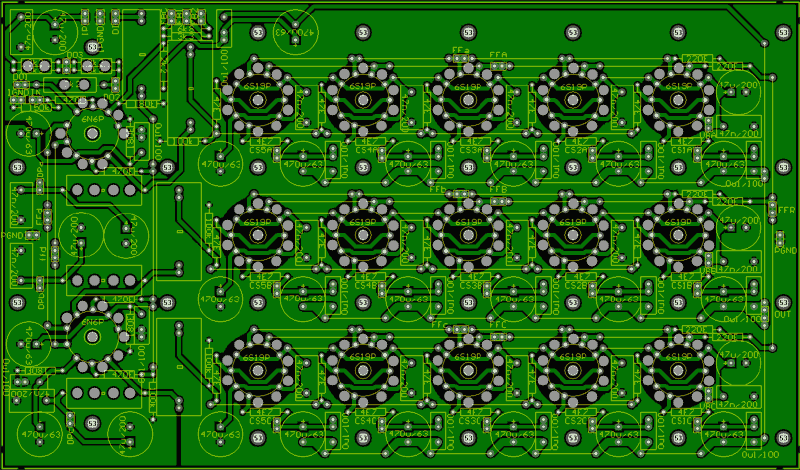

Dosta je toga preslozeno u odnosu na prethodnu verziju, izmedju ostaloga sada je PCB korektno okrenut, ovaj je pogled sa strane komponenti, osim cijevi, koje su na suprotnoj strani (jer ce one viriti iznad sasije a ostale komponente su ispod). Na ploci je kompletna pobuda i ulaz minus RCRCR od RCRCRC filtracije - na plocu je stao samo zadnji C koji mora biti lokalan. Malo je modificirano biranje povratne veze ali konceptualno je sve ostalo jednako. Isto tako, kao i u prosloj verziji, na shemi nacrtanih vise paralelnih otpora s G1 raznih cijevi na masu su objedinjeni u jedan otpor. Grijanje ulaznih cijevi je zajednicko ali na PCB-u nije dodana referenca, vec ce se to odraditi na ispravljacu.
